Манжета поршня PU/POM/ ALUM/MAGNET K58

Уплотнительный элемент двустороннего действия, состоящий из алюминиевого корпуса, полиуретановых уплотнений, обеспечивающих уплотнение, подшипника из полиоксиметилена, уплотнительного кольца для статического уплотнения и магнита.

Технические характеристики:

• Материал: NBR/Алюминий
• Максимальное рабочее давление: 16 бар
• Диапазон рабочих температур: -30°C +80°C
• Рабочая среда: очищенный, сухой и обезжиренный сжатый воздух.

Преимущества:

• Полная головка поршня
• Легкий алюминиевый корпус
• Превосходная способность позиционирования благодаря магниту
• Высокое сопротивление трению
• Отсутствие необходимости в дополнительном направляющем кольце благодаря компактной конструкции
• Долгий срок службы
• Конструкция с вентиляционными каналами обеспечивает амортизацию в конце хода

Схема размещения уплотнений

Артикул	Изображение	D внешний	d внутренний	d1(±0.2/-0)	d2(±0.2/-0)	H	H1	H2

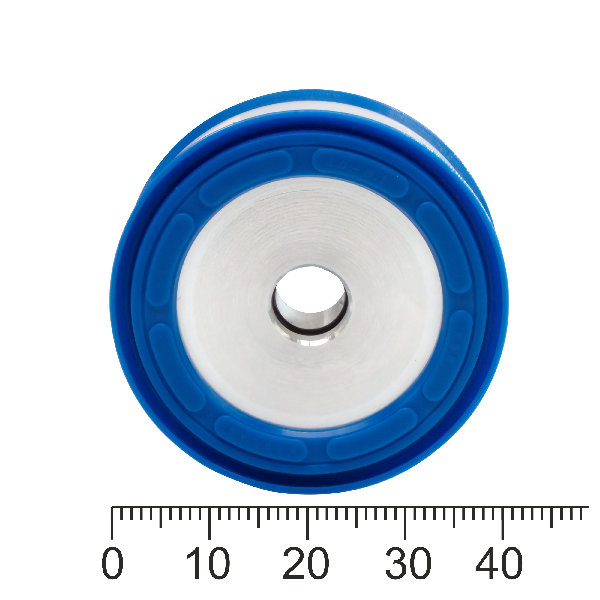

K58-040	40X8,1X15,2	40	8	21.4	26.5	15.2	11.7	5.8
K58-050	50X10,1X16	50	10	27.3	33.1	16	12.15	5.1

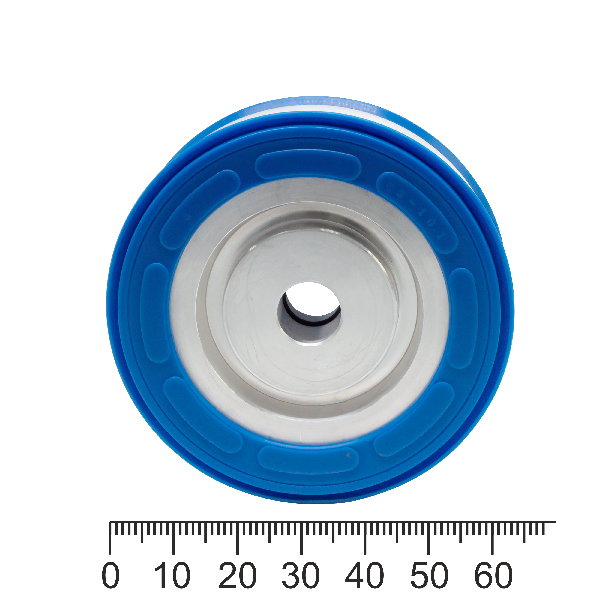

K58-063	63X10,1X19,2	63	10	28	33.8	19.2	15.85	5

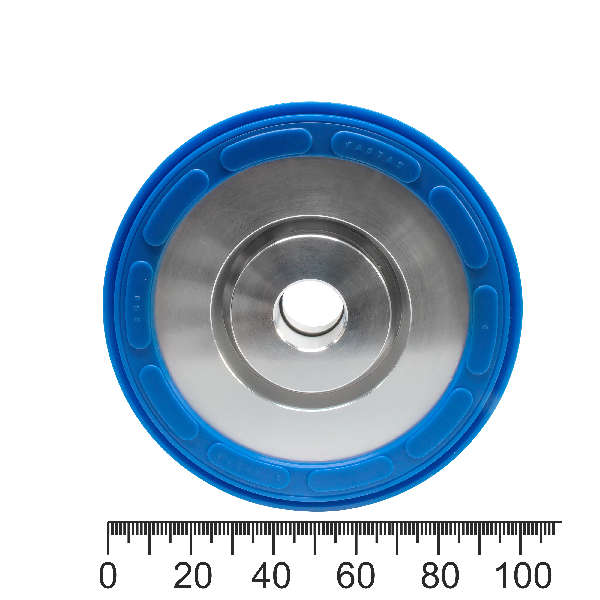

K58-100	100X17,1X25,5	100	17	39.6	46.8	25.5	20	8.85
