Трансформаторы тока DEKraft ТОП-0,66, ТШП-0,66

Трансформаторы тока DEKraft ТОП-0,66, ТШП-0,66

Трансформаторы тока DEKraft ТШП-0,66, ТОП-0,66 предназначены для контроля и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Трансформаторы имеют два класса точности:

- класс точности 0,5S применяется для коммерческого учета электроэнергии;

- класс точности 0,5 применяется в схемах измерения или технического учета электроэнергии.

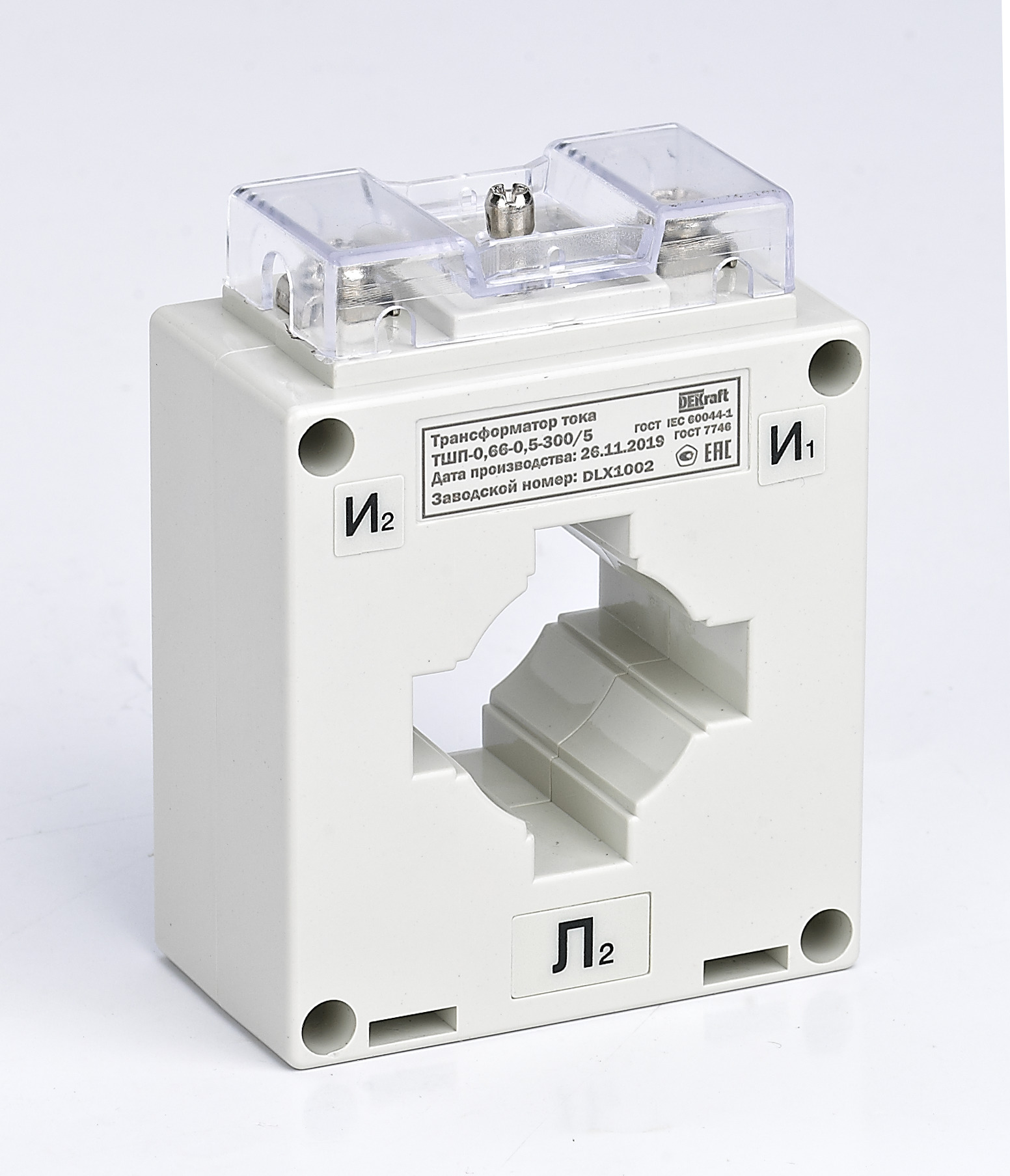

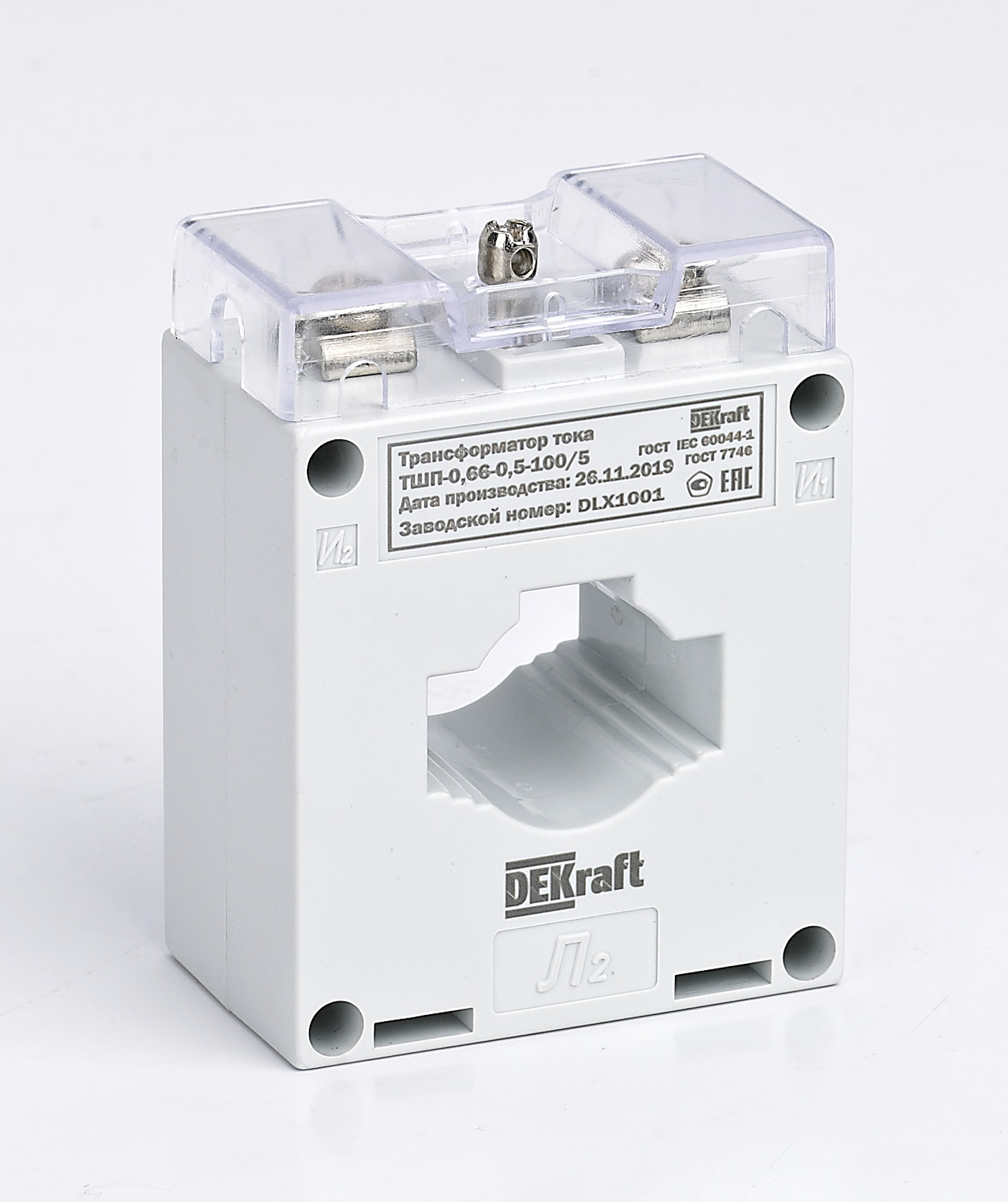

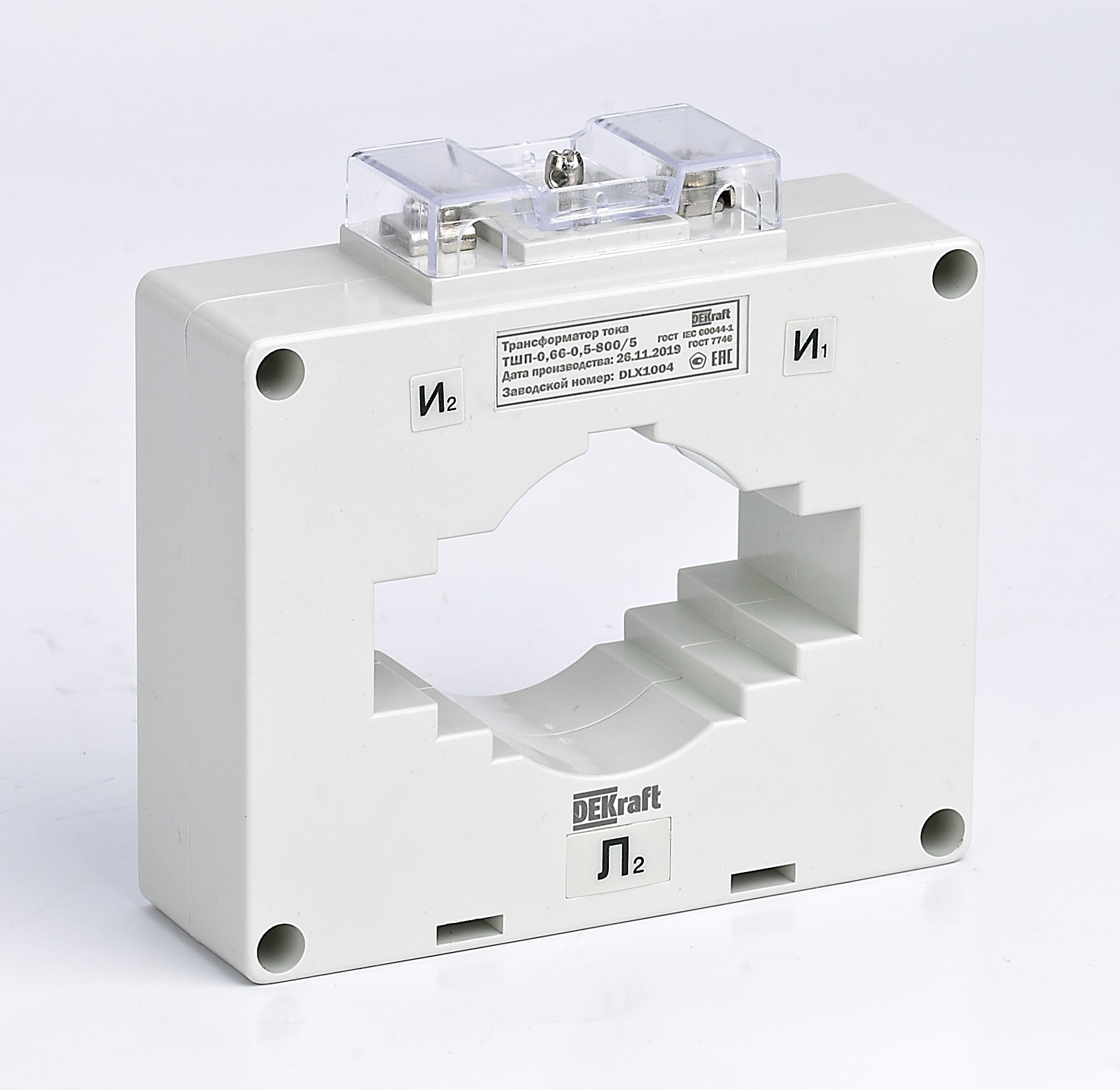

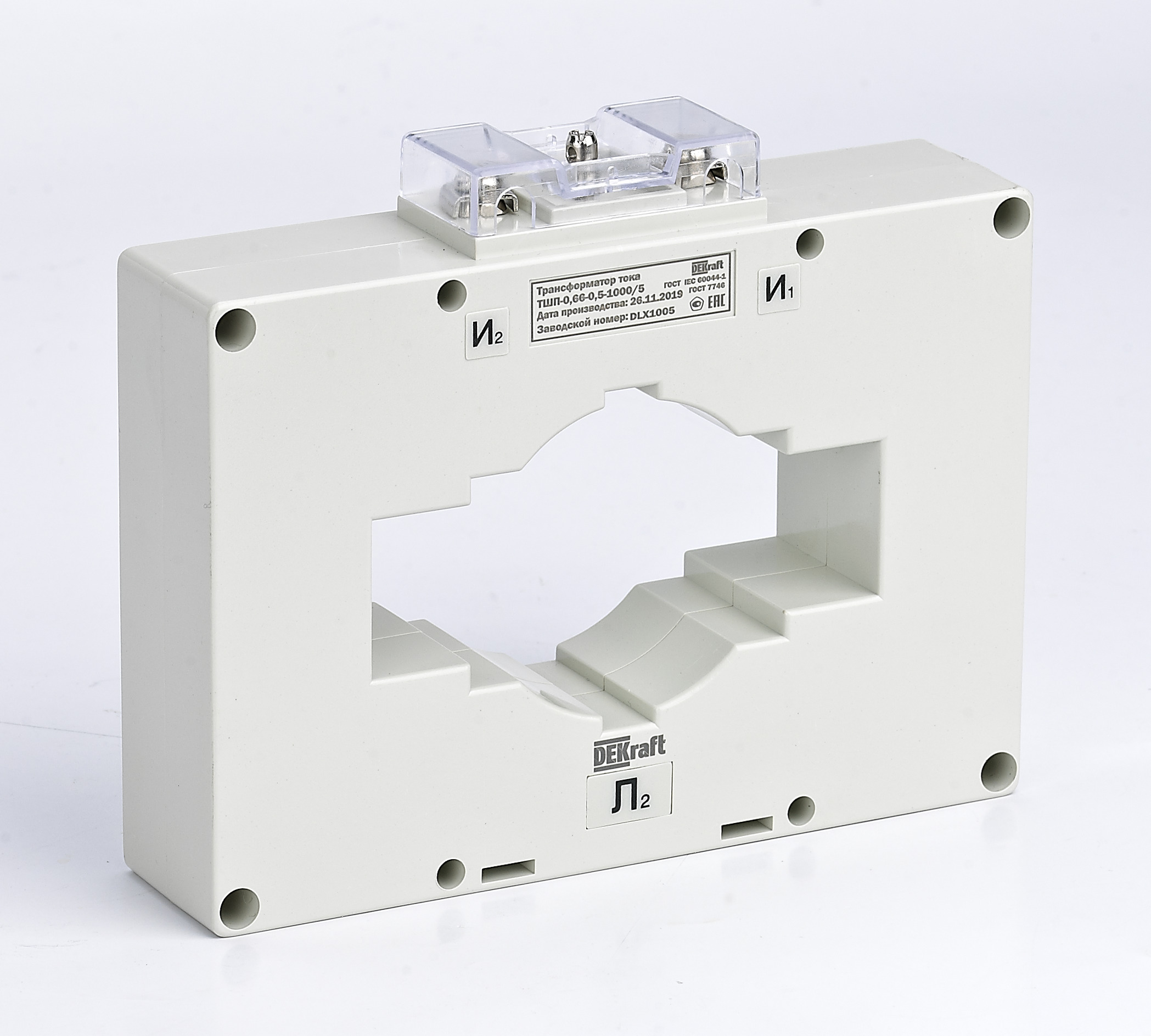

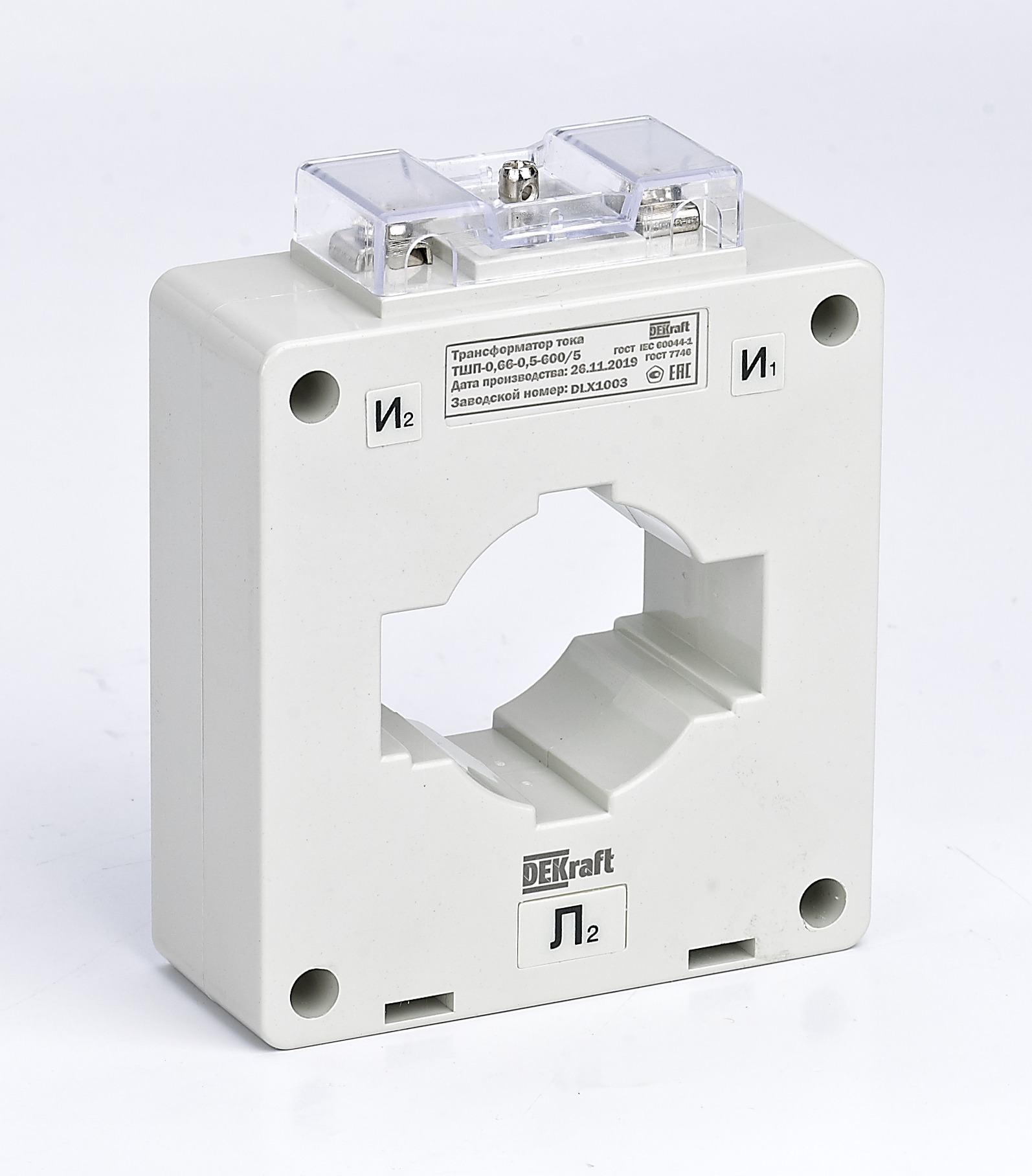

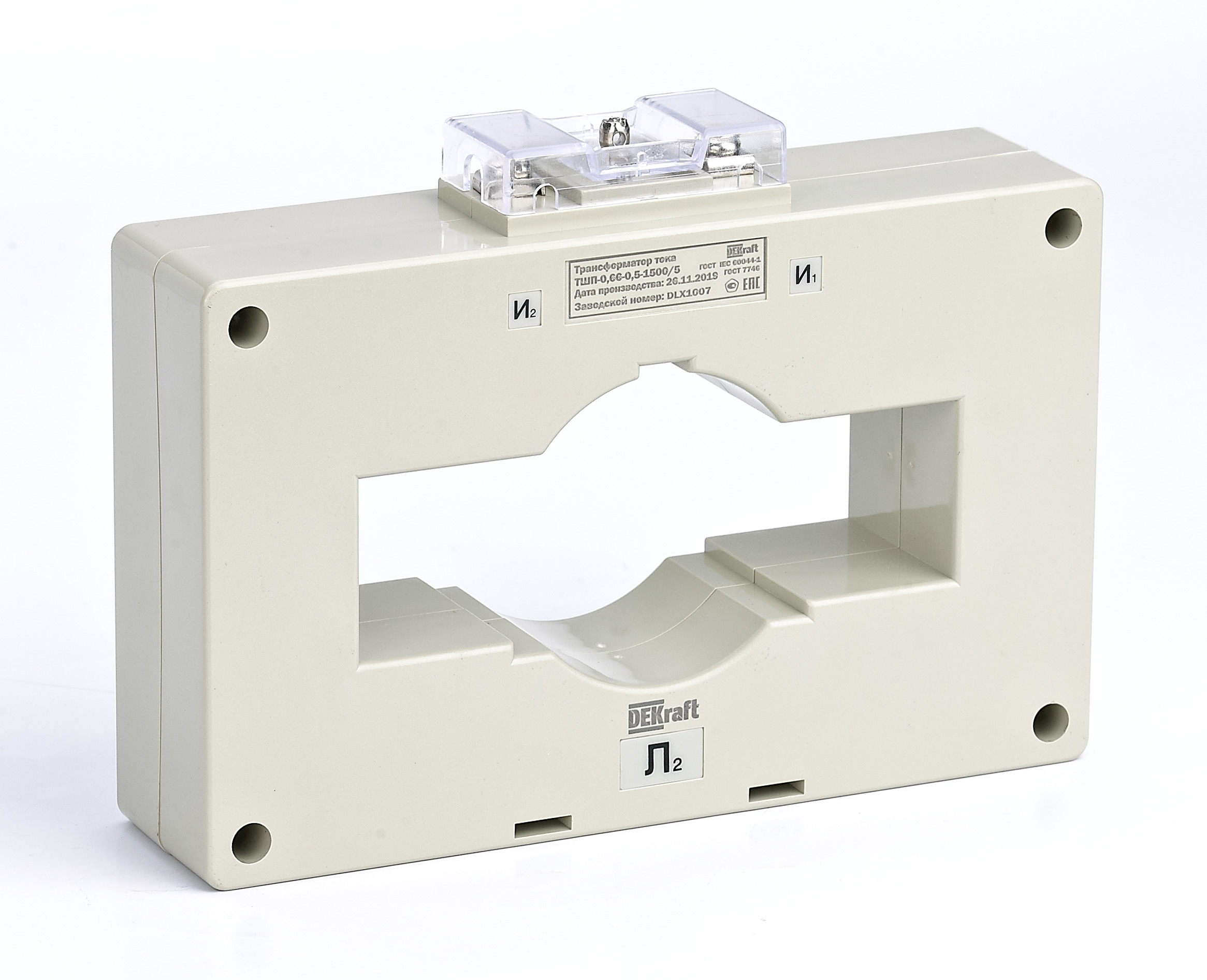

Трансформаторы тока DEKraft ТШП-0,66 устанавливаются на одну или несколько параллельно включенных шин распределительного устройства, которые служат первичной обмоткой.

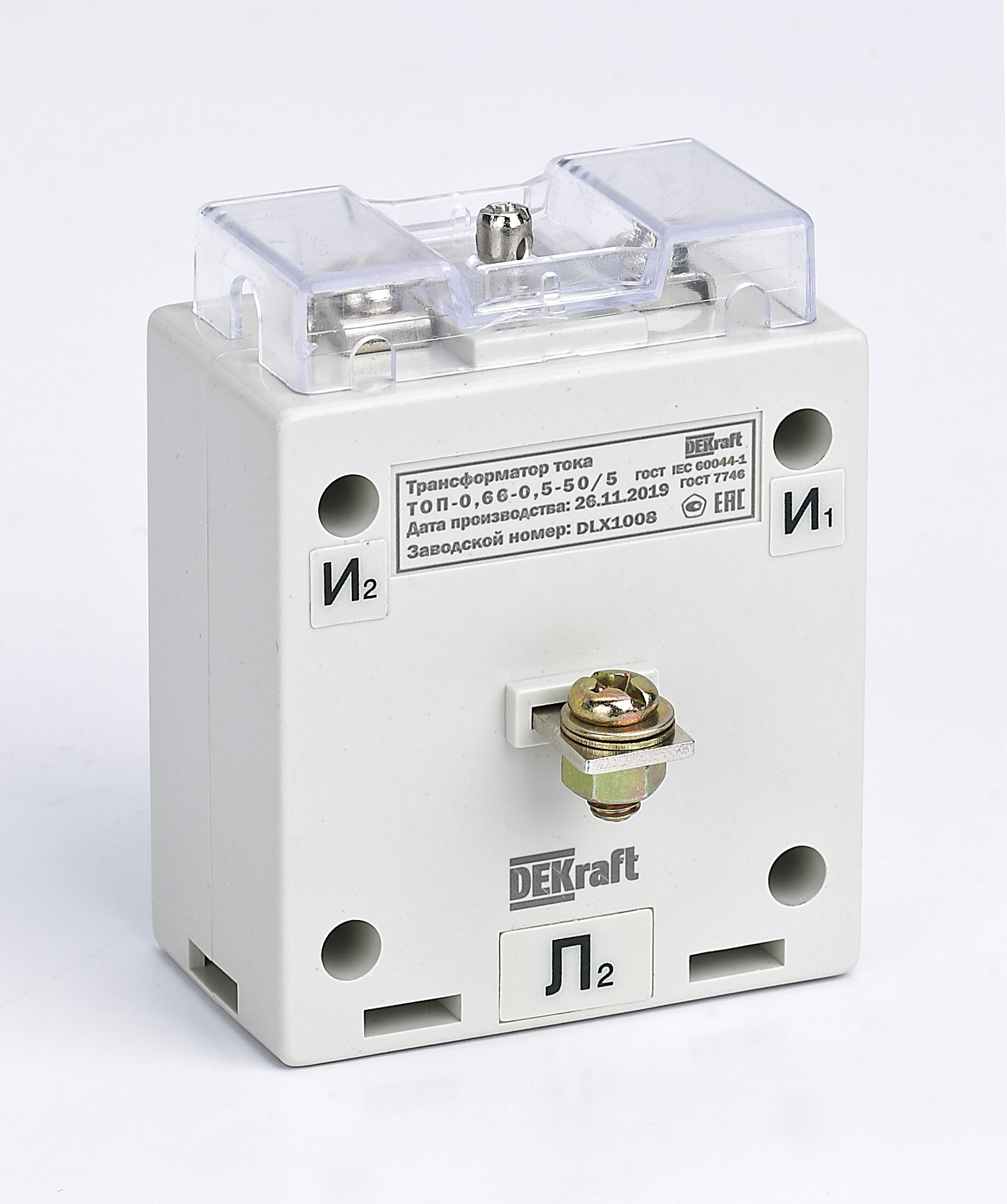

Трансформаторы тока DEKraft ТОП-0,66 предназначены для установки на опорной плоскости, при этом первичная обмотка (шина) уже встроена в устройство.

Преимущества трансформаторов DEKraft

  • Корпус трансформаторов тока выполнен из легированного поликарбоната. В комплекте имеется пломбировочная крышка, предназначенная для защиты выводов вторичной обмотки от несанкционированного доступа.
  • Крепление трансформаторов производится с помощью крепежных металлических пластин или с помощью крепежной металлической шины, которые также входят в комплект поставки.
  • Межповерочный интервал 12 лет и первичная поверка.
  • Высокая точность измерений: ,

- класс точности 0,5S применяется для коммерческого учета электроэнергии;

- класс точности 0,5 применяется в схемах измерения или технического учета электроэнергии.

  • Медная вторичная обмотка обеспечивает наименьшие потери мощности и стабильную работу устройства.
  • Климатическое исполнение УХЛЗ позволяет устанавливать трансформаторы в наиболее суровых климатических условиях.

Принцип действия

Принцип действия измерительных трансформаторов тока заключается в снижении до необходимого уровня силы тока от первичного источника, к которому запитан измерительный прибор. Главное применение таких трансформаторов – контроль и снятие точных показаний в высоковольтных сетях. Основная особенность устройства заключается в полном контроле силы тока и обеспечении безопасной работы с подключенной контрольно-измерительной аппаратурой, на которую ограничена подача тока высокого значения.

Трансформатор тока состоит из замкнутого сердечника, набранного из тонких листов электротехнической стали, и двух обмоток — первичной и вторичной. Первичную обмотку включают последовательно в контролируемую цепь, ко вторичной обмотке присоединяют токовые катушки различных приборов и реле.

Сфера применения

Трансформаторы тока DEKraft ТОП-0,66, ТШП-0,66 применяются для установки в низковольтных комплектных устройствах (ГРЩ, ВРУ, шкафах учетных и др.) для присоединения расчетных счетчиков электроэнергии, счетчиков технического учета, измерительных приборов и других устройств управления и сигнализации.

Список складских позиций:

Артикул Номенклатура
50174DEK Трансформатор тока ТОП-0,66 0,5 50/5 5ВА
50177DEK Трансформатор тока ТОП-0,66 0,5 100/5 5ВА
50136DEK Трансформатор тока ТШП-0,66 0,5 200/5 5ВА, диаметр 30мм
50139DEK Трансформатор тока ТШП-0,66 0,5 300/5 5ВА, диаметр 40мм
50141DEK Трансформатор тока ТШП-0,66 0,5 400/5 5ВА, диаметр 60мм
50144DEK Трансформатор тока ТШП-0,66 0,5 600/5 10ВА, диаметр 60мм
50147DEK Трансформатор тока ТШП-0,66 0,5 800/5 10ВА, диаметр 60мм
50151DEK Трансформатор тока ТШП-0,66 0,5 1000/5 10ВА, диаметр 80мм

МодификацииСтруктура условного обозначенияСхемы и графикиТехнические характеристики

Документация

ЕАЭС
Каталог "Измерительное оборудование"
Каталог "Трансформаторы тока"
Руководство по эксплуатации
Свидетельство ТШП-0.66 ТОП-0.66
МодификацииСтруктура условного обозначенияСхемы и графикиТехнические характеристики

Модификации

Тип трансформатора тока Коэффициент трансформации Номинальная вторичная нагрузка, ВА Размеры шины, мм Диаметр, мм Каталожный номер
0,5 0,5S
ТШП-0,66-30 75/5 5 30х10 30 50133DEK 50101DEK
100/5 5 30х10 30 50134DEK 50102DEK
150/5 5 30х10 30 50135DEK 50103DEK
200/5 5 30х10 30 50136DEK 50104DEK
250/5 5 30х10 30 50137DEK 50105DEK
300/5 5 30х10 30 50138DEK 50106DEK
ТШП-0,66-40 300/5 5 40х10 40 50139DEK 50107DEK
400/5 5 40х10 40 50140DEK 50108DEK
500/5 5 40х10 40 50142DEK 50110DEK
600/5 10 40х10 40 - 50112DEK
ТШП-0,66-60 400/5 5 60х20 60 50141DEK 50109DEK
500/5 5 60х20 60 50143DEK 50111DEK
600/5 10 60х20 60 50144DEK 50113DEK
750/5 10 60х20 60 50145DEK 50114DEK
800/5 10 60х20 60 50147DEK 50115DEK
1000/5 10 60х20 60 50150DEK 50118DEK
ТШП-0,66-80 750/5 10 80х10 60х30 80 50146DEK -
800/5 10 80х10 60х30 80 50148DEK 50116DEK
1000/5 10 80х10 60х30 80 50151DEK 50119DEK
1200/5 10 80х10 60х30 80 50153DEK 50121DEK
1500/5 15 80х10 60х30 80 50155DEK 50123DEK
ТШП-0,66-100 800/5 10 100х30 60х40 100 50149DEK 50117DEK
1000/5 10 100х30 60х40 100 50152DEK 50120DEK
1200/5 10 100х30 60х40 100 50154DEK 50122DEK
1500/5 15 100х30 60х40 100 50156DEK 50124DEK
1600/5 15 100х30 60х40 100 50158DEK -
2000/5 15 100х30 60х40 100 50159DEK 50126DEK
2500/5 15 100х30 60х40 100 50161DEK -
3000/5 15 100х30 60х40 100 50163DEK -
ТШП-0,66-120 1500/5 15 120х25 80х30 120 50157DEK 50125DEK
2000/5 15 120х25 80х30 120 50160DEK 50127DEK
2500/5 15 120х25 80х30 120 50162DEK -
3000/5 20 120х25 80х30 120 50164DEK 50128DEK
4000/5 20 120х25 80х30 120 50165DEK -
5000/5 20 120х25 80х30 120 50166DEK -
ТОП-0,66 5/5 5 - - 50167DEK -
10/5 5 - - 50168DEK -
15/5 5 - - 50169DEK -
20/5 5 - - 50170DEK -
25/5 5 - - 50171DEK -
30/5 5 - - 50172DEK -
40/5 5 - - 50173DEK -
50/5 5 - - 50174DEK -
75/5 5 - - 50175DEK -
80/5 5 - - 50176DEK -
100/5 5 - - 50177DEK -
МодификацииСтруктура условного обозначенияСхемы и графикиТехнические характеристики

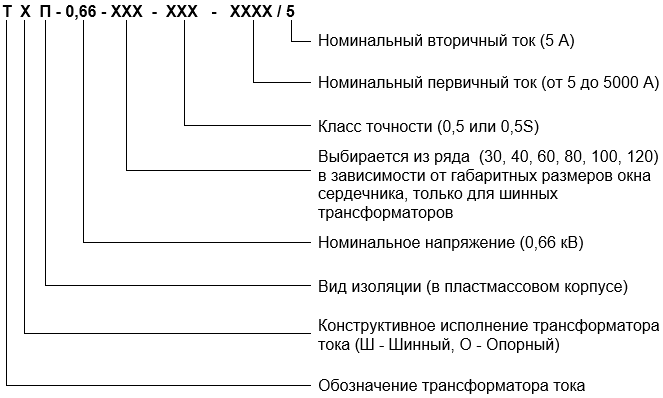

МодификацииСтруктура условного обозначенияСхемы и графикиТехнические характеристики

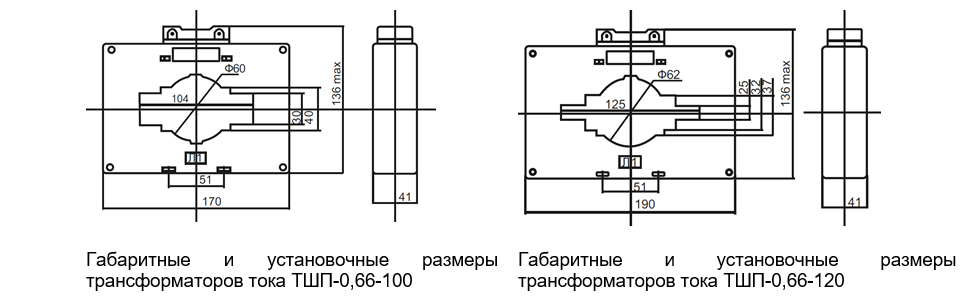

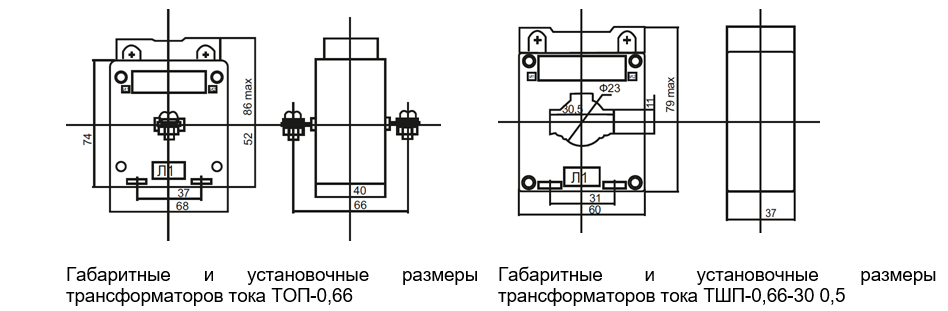

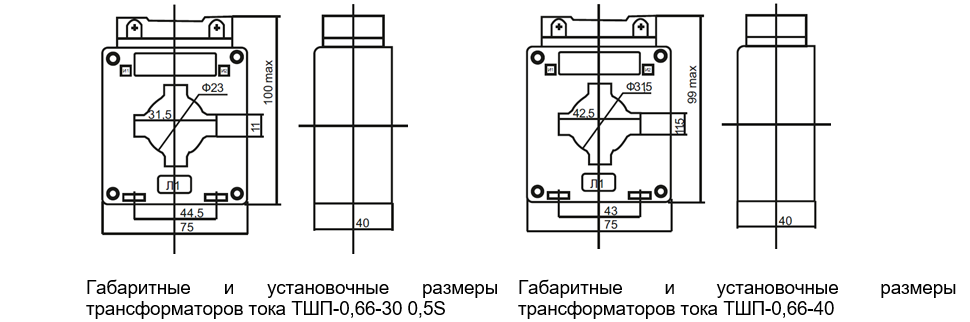

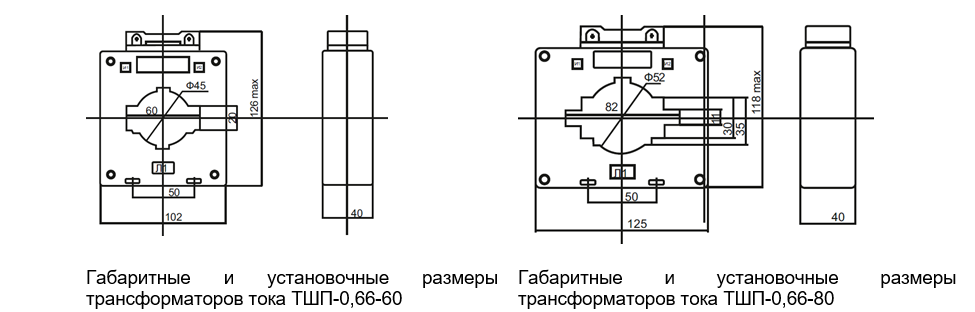

Габаритные и установочные размеры

МодификацииСтруктура условного обозначенияСхемы и графикиТехнические характеристики
Технические характеристики ТОП-0,66 ТШП-0,66
Номинальное напряжение Uном, кВ 0,66 0,66
Наибольшее рабочее напряжение Uнр, кВ 0,72 0,72
Номинальная частота, Гц 50 50
Габарит - 30 40 60 80 100 120
Номинальный первичный ток I1ном, A 5, 10, 15, 20, 25, 30, 40, 50, 75, 80, 100 30, 50, 75, 100, 150, 200, 250, 300 300, 400, 500, 600 400, 500, 600, 750, 800, 1000 750, 800, 1000, 1200, 1500 800, 1000, 1200, 1500, 2000, 2500, 3000 1500, 2000, 2500, 3000, 4000, 5000
Номинальный вторичный ток I2ном, A 5
Класс точности 0,5 0,5, 0,5S
Номинальный коэффициент безопасности приборов КБном 5
Номинальная вторичная нагрузка, ВА 5 5 5, 10 5, 10 10 10, 20 10, 20
Климатическое исполнение по ГОСТ 15150-69 УХЛ3
