Описание и назначение разрезных спиральных муфт KIPPRIBOR серии SRC:

Разрезные спиральные муфты KIPPRIBOR серии SRC предназначены для установки в приводной технике в качестве соединительного звена между двигателем и нагрузкой. Муфты выполнены из алюминиевого сплава. Используются при конструировании шаговых приводов.

Основные особенности разрезных спиральных муфт KIPPRIBOR серии SRC:

Изготовлены из легкого алюминиевого сплава. Это минимизирует составляющую момента инерции, вносимую муфтой.
Компенсируют несоосность валов двигателя и нагрузки.
Беззазорная конструкция не вносит погрешность в позиционирование шагового привода.
Высокая жесткость на скручивание позволяет передавать высокий крутящий момент.
Широкий спектр комбинаций посадочных диаметров.

Модификации и технические характеристикиГабаритные размеры Структура обозначения Документация

Модификации и технические характеристики

Модификации и технические характеристики разрезных спиральных муфт KIPPRIBOR серии SRC:

Модель	Наружный диаметр, мм	Номинальный передаваемый момент, Н•м	Максимальная скорость, об/мин	Диаметр d1, мм	Диаметр d2, мм	Тип соединения с валом	Масса, г
SRC-0505C.19A	19	0,5	8000	5	5	Clamp	14
SRC-0506C.19A	19	0,5	8000	5	6	Clamp	14
SRC-0506C.25A	25	1,2	6000	5	6	Clamp	34
SRC-0606C.25A	25	1,2	6000	6	6	Clamp	34
SRC-0508C.25A	25	1,2	6000	5	8	Clamp	34
SRC-0608C.25A	25	1,2	6000	6	8	Clamp	34
SRC-0808C.25A	25	1,2	6000	8	8	Clamp	34
SRC-0510C.25A	25	1,2	6000	5	10	Clamp	34
SRC-0610C.25A	25	1,2	6000	6	10	Clamp	34
SRC-0810C.25A	25	1,2	6000	8	10	Clamp	34
SRC-1010C.25A	25	1,2	6000	10	10	Clamp	34
SRC-0612C.25A	25	1,2	6000	6	12	Clamp	34
SRC-0612C.28A	28,5	1,6	5000	6	12	Clamp	55
SRC-0812C.28A	28,5	1,6	5000	8	12	Clamp	55
SRC-1012C.28A	28,5	1,6	5000	10	12	Clamp	55
SRC-1212C.28A	28,5	1,6	5000	12	12	Clamp	55
SRC-0814C.38A	38	4,2	4500	8	14	Clamp	115
SRC-1214C.38A	38	4,2	4500	12	14	Clamp	115
SRC-1414C.38A	38	4,2	4500	14	14	Clamp	115
SRC-1219C.50A	50	9	4500	12	19	Clamp	245
SRC-1419C.50A	50	9	4500	14	19	Clamp	245
SRC-1919C.50A	50	9	4500	19	19	Clamp	245

Модификации и технические характеристикиГабаритные размерыСтруктура обозначения Документация

Габаритные размеры

Габаритные и установочные размеры разрезных спиральных муфт KIPPRIBOR серии SRC:

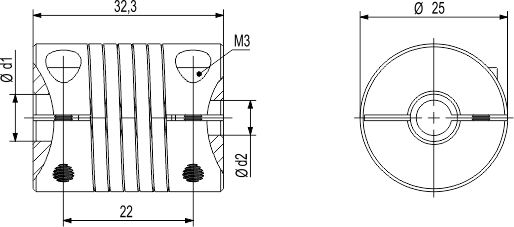

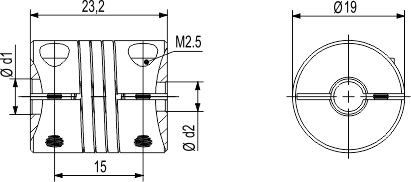

SRC-□□□□C.19A	SRC-□□□□C.25A

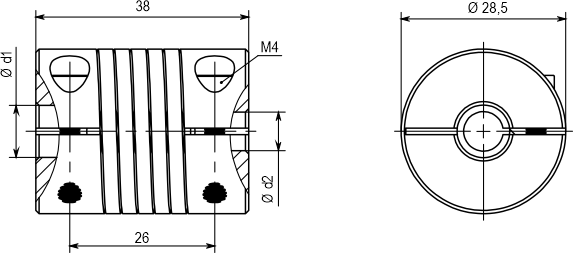

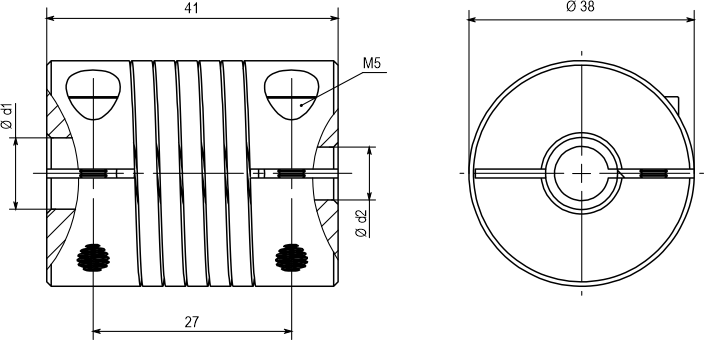

SRC-□□□□C.28A	SRC-□□□□C.38A

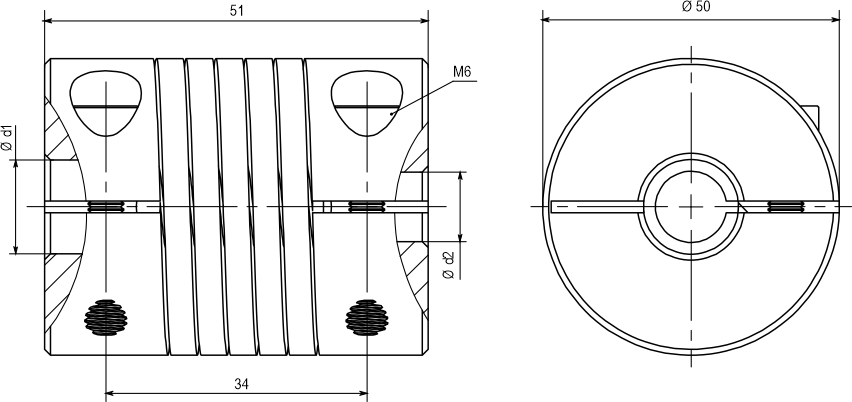

SRC-□□□□C.50A

Модификации и технические характеристики Габаритные размерыСтруктура обозначенияДокументация

Структура обозначения

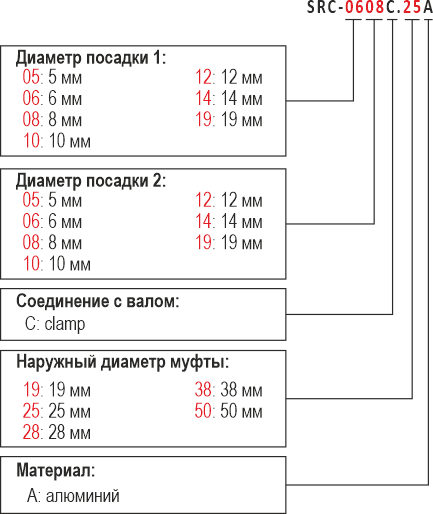

Структура условного обозначения при заказе разрезных спиральных муфт KIPPRIBOR серии SRC:

Например: SRC-0608C.25A

Вы заказали: разрезных спиральную муфту KIPPRIBOR серии SRC с посадочными диаметрами 6 мм и 8 мм, кламповым соединением с валом, с наружным диаметром 25 мм, изготовленную из алюминия.

Модификации и технические характеристики Габаритные размеры Структура обозначенияДокументация

Документация

Паспорт на спиральные муфты KIPPRIBOR серии SRC

Листовка "Шаговые приводы, драйверы, муфты и шкивы KIPPRIBOR
