 Разъемные муфты, состоящие из двух алюминиевых полумуфт, соединенных полиуретановой вставкой.
Предназначены для передачи момента на ШВП, редукторы, насосы, карданные передачи.
Основные особенности:
- Гашение вибраций.
- Передача высокого момента на больших скоростях.
- Отсутствие зазоров.
- Демпфирование высокого стартового момента при пуске оборудования.
Габаритные размеры
Габаритные и установочные размеры кулачковых муфт KIPPRIBOR серии JRC:

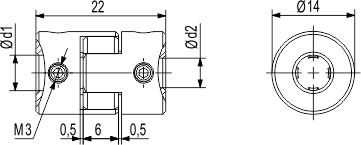

| JRC-□□□□S.□□.LH07A |

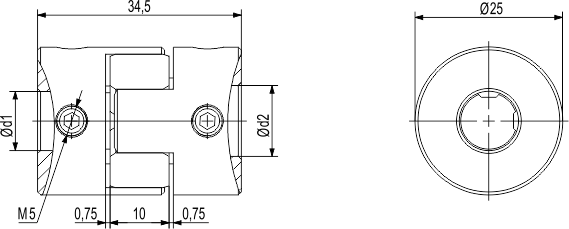

JRC-□□□□S.□□.LH12A |
 |
 |
| |
|

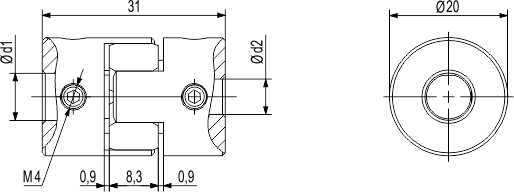

| JRC-□□□□S.□□.LH09A |

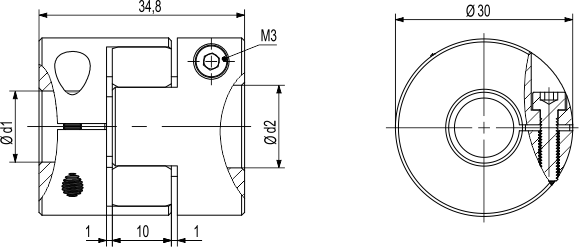

JRC-□□□□S.□□.LH14A |
 |
 |

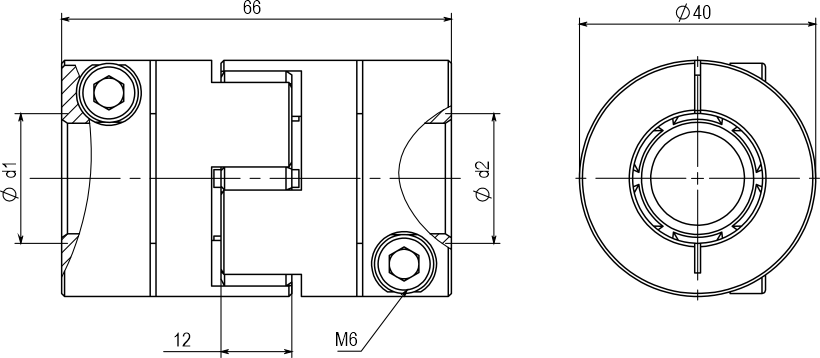

| JRC-□□□□S.□□.LH19A |
|
 |
|
Документация
 Паспорт на кулачковые муфты KIPPRIBOR JRC
Листовка "Шаговые приводы, драйверы, муфты и шкивы KIPPRIBOR
Модификации и технические характеристики
|
Модель
|
Наружный диаметр, мм
|
Номинальный передаваемый момент, Н•м
|
Максимальная скорость, об/мин
|
Диаметр d1, мм
|
Диаметр d2, мм
|
Допустимая несоосность, градусов
|
Допустимое радиальное смещение, мм
|
Тип соединения с валом
|
Масса, г
|
| JRC-0404S.HT.LH07A |
14 |
1,5 |
10000 |
4 |
4 |
1 |
0,2 |
Установочные винты |
7 |
| JRC-0405S.HT.LH07A |
14 |
1,5 |
10000 |
4 |
5 |
1 |
0,2 |
Установочные винты |
7 |
| JRC-0505S.HT.LH07A |
14 |
1,5 |
10000 |
5 |
5 |
1 |
0,2 |
Установочные винты |
7 |
| JRC-0406S.HT.LH07A |
14 |
1,5 |
10000 |
4 |
6 |
1 |
0,2 |
Установочные винты |
7 |
| JRC-0506S.HT.LH07A |
14 |
1,5 |
10000 |
5 |
6 |
1 |
0,2 |
Установочные винты |
7 |
| JRC-056ZS.HT.LH07A |
14 |
1,5 |
10000 |
5 |
6,35 |
1 |
0,2 |
Установочные винты |
7 |
| JRC-0606S.HT.LH07A |
14 |
1,5 |
10000 |
6 |
6 |
1 |
0,2 |
Установочные винты |
7 |
| JRC-066ZS.HT.LH07A |
14 |
1,5 |
10000 |
6 |
6,35 |
1 |
0,2 |
Установочные винты |
7 |
| JRC-6Z6ZS.HT.LH07A |
14 |
1,5 |
10000 |
6,35 |
6,35 |
1 |
0,2 |
Установочные винты |
7 |
| JRC-0508S.HT.LH09A |
20 |
2,2 |
10000 |
5 |
8 |
1 |
0,2 |
Установочные винты |
20 |
| JRC-0608S.HT.LH09A |
20 |
2,2 |
10000 |
6 |
8 |
1 |
0,2 |
Установочные винты |
20 |
| JRC-6Z08S.HT.LH09A |
20 |
2,2 |
10000 |
6,35 |
8 |
1 |
0,2 |
Установочные винты |
20 |
| JRC-0808S.HT.LH09A |
20 |
2,2 |
10000 |
8 |
8 |
1 |
0,2 |
Установочные винты |
20 |
| JRC-0610S.HT.LH12A |
25 |
3,5 |
10000 |
6 |
10 |
1 |
0,2 |
Установочные винты |
36 |
| JRC-6Z10S.HT.LH12A |
25 |
3,5 |
10000 |
6,35 |
10 |
1 |
0,2 |
Установочные винты |
36 |
| JRC-0612S.HT.LH12A |
25 |
3,5 |
10000 |
6 |
12 |
1 |
0,2 |
Установочные винты |
36 |
| JRC-0612ZS.HT.LH12A |
25 |
3,5 |
10000 |
6 |
12,7 |
1 |
0,2 |
Установочные винты |
36 |
| JRC-0812S.HT.LH12A |
25 |
3,5 |
10000 |
8 |
12 |
1 |
0,2 |
Установочные винты |
36 |
| JRC-1012S.HT.LH12A |
25 |
3,5 |
10000 |
10 |
12 |
1 |
0,2 |
Установочные винты |
36 |
| JRC-1012ZS.HT.LH12A |
25 |
3,5 |
10000 |
10 |
12,7 |
1 |
0,2 |
Установочные винты |
36 |
| JRC-1212S.HT.LH12A |
25 |
3,5 |
10000 |
12 |
12 |
1 |
0,2 |
Установочные винты |
36 |
| JRC-1212ZS.HT.LH12A |
25 |
3,5 |
10000 |
12 |
12,7 |
1 |
0,2 |
Установочные винты |
36 |
| JRC-12Z12ZS.HT.LH12A |
25 |
3,5 |
10000 |
12,7 |
12,7 |
1 |
0,2 |
Установочные винты |
36 |
| JRC-0614C.HT.LH14A |
30 |
12 |
10000 |
6 |
14 |
1 |
0,2 |
Clamp |
49 |
| JRC-0814C.HT.LH14A |
30 |
12 |
10000 |
8 |
14 |
1 |
0,2 |
Clamp |
49 |
| JRC-1014C.HT.LH14A |
30 |
12 |
10000 |
10 |
14 |
1 |
0,2 |
Clamp |
49 |
| JRC-1214C.HT.LH14A |
30 |
12 |
10000 |
12 |
14 |
1 |
0,2 |
Clamp |
49 |
| JRC-12Z14C.HT.LH14A |
30 |
12 |
10000 |
12,7 |
14 |
1 |
0,2 |
Clamp |
49 |
| JRC-1414C.HT.LH14A |
30 |
12 |
10000 |
14 |
14 |
1 |
0,2 |
Clamp |
49 |
| JRC-0819C.HT.LH19A |
40 |
17 |
10000 |
8 |
19 |
1 |
0,2 |
Clamp |
170 |
| JRC-1019C.HT.LH19A |
40 |
17 |
10000 |
10 |
19 |
1 |
0,2 |
Clamp |
170 |
| JRC-1219C.HT.LH19A |
40 |
17 |
10000 |
12 |
19 |
1 |
0,2 |
Clamp |
170 |
| JRC-1419C.HT.LH19A |
40 |
17 |
10000 |
14 |
19 |
1 |
0,2 |
Clamp |
170 |
| JRC-1919C.HT.LH19A |
40 |
17 |
10000 |
19 |
19 |
1 |
0,2 |
Clamp |
170 |
| JRC-0822C.HT.LH19A |
40 |
17 |
10000 |
8 |
22 |
1 |
0,2 |
Clamp |
170 |
| JRC-1022C.HT.LH19A |
40 |
17 |
10000 |
10 |
22 |
1 |
0,2 |
Clamp |
170 |
| JRC-1222C.HT.LH19A |
40 |
17 |
10000 |
12 |
22 |
1 |
0,2 |
Clamp |
170 |
| JRC-1422C.HT.LH19A |
40 |
17 |
10000 |
14 |
22 |
1 |
0,2 |
Clamp |
170 |
| JRC-1922C.HT.LH19A |
40 |
17 |
10000 |
19 |
22 |
1 |
0,2 |
Clamp |
170 |
| JRC-2222C.HT.LH19A |
40 |
17 |
10000 |
22 |
22 |
1 |
0,2 |
Clamp |
170 |

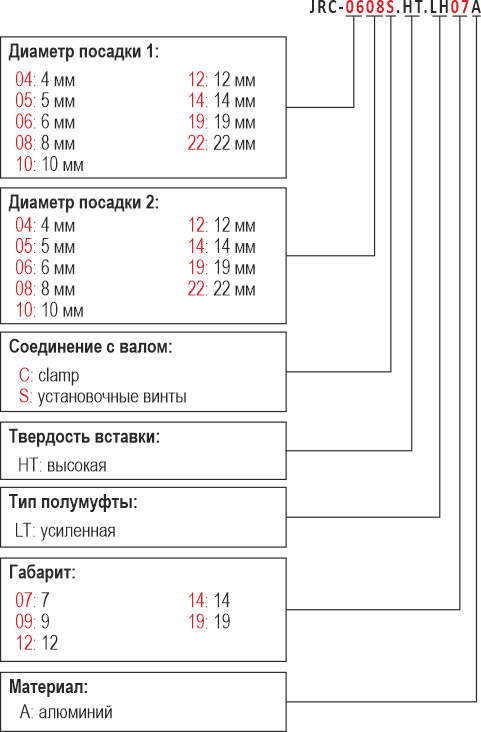

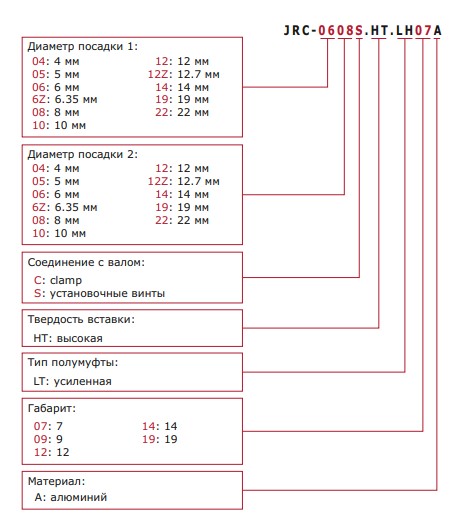

Структура обозначения
Структура условного обозначения при заказе кулачковых муфт KIPPRIBOR серии JRC:
Например: JRC-0608S.HT.LH07A
Вы заказали: кулачковую муфту KIPPRIBOR серии JRC с посадочными диаметрами 6 мм и 8 мм, крепление на валу с помощью установочных винтов, полиупетановая вставка высокой жесткости, усиленными полумуфтами, 7 габарит, изготовленную из алюминия.
|
