Описание и назначение оптических датчиков KIPPRIBOR OK50:
Оптические датчики KIPPRIBOR ОК50 — оптоэлектронные устройства, состоящие из излучателя и приемника оптического сигнала, схемы питания, цепи обработки принятого сигнала и формирования выходного управляющего воздействия. Изготовлены в пластиковом корпусе.
Предназначены для определения наличия либо отсутствия объекта, определения размеров и положения объекта, контроля наполнения тары, подсчета продукции, оптических барьерах безопасности.
Оптические датчики находят применение в машиностроении, пищевой промышленности для автоматизации контроля, во всевозможных системах мониторинга.
Преимущества оптических датчиков KIPPRIBOR ОK50:
- серия представлена датчиками с универсальным питанием и датчиками с программируемым выходом;
- гальваническая развязка цепи обработки сигнала и выходного коммутационного элемента в датчиках с SPDT-выходом;
- возможность выбрать оптимальную модификацию из трех типов датчиков (диффузного, рефлекторного и барьерного типа);
- наибольшее расстояние срабатывания;
- предлагаемые опции расширяют сферу применения датчиков;
- монтажный кронштейн в комплекте.
|
 |
Технические характеристики оптических датчиков ОK50 с универсальным питанием:
| Параметр |
Значение |
| Модификация |
ОК50-T |
ОК50-D |
ОК50-R |
| Тип датчика |
Барьерного типа |
Диффузного типа |
Рефлекторного типа |
| Расстояние срабатывания номинальное (Sn) |
20 м |
0,4 м; 1 м; 2 м |
6 м; 10 м |
| Гистерезис переключения |
≤10% от Sr* |
| Точность повторения |
±10% от Sn |
| Тип выхода |
Реле SPDT |
| Коммутационная функция |
NO/NC (переключающий контакт) |
| Напряжение питания |
12…240 VDC / 24…240 VAC |
| Максимальный ток нагрузки |
3 А / 30 VDC; 1 A / 220 VAC |
| Падение напряжения |
≤ 2,5 V |
| Потребляемый ток |
≤30мА |
| Время отклика |
10 мс |
| Источник излучения |
ИК диод (880нм) |
ИК диод (880 нм);
Красный диод (650 нм)**
|
| Допустимое внешнее освещение |
≤10000 люкс |
| Электрическая прочность изоляции |
500 VDC в течение 1 мин |
| Степень защиты |
IP65 |
| Индикация состояния |
Зеленый светодиод — индикация питания;
Желтый светодиод — индикация срабатывания |
| Регулировка чувствительности |
С помощью потенциометра |
| Электрическое подключение |
Кабельный вывод 2 м |
| Температура окружающей среды |
-10…+60°С |
| Влажность окружающей среды |
35…85% |
| Материал корпуса |
PBT — пластик |
| Масса |
Около 180 г |
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром
Технические характеристики оптических датчиков ОK50 с программируемым выходом:
| Параметр |
Значение |
| Модификация |
ОК50-T |
ОК50-D |
ОК50-R |
| Тип датчика |
Барьерного типа |
Диффузного типа |
Рефлекторного типа |
| Расстояние срабатывания номинальное (Sn) |
20 м |
0,4 м; 1 м; 2 м |
6 м; 10 м |
| Гистерезис переключения |
≤10% от Sr* |
| Точность повторения |
±10% от Sn |
| Тип выхода |
Программируемый NPN / PNP |
| Коммутационная функция |
Программируемый NO / NC |
| Напряжение питания |
10…30 VDC; |
| Максимальный ток нагрузки |
200 мА |
| Падение напряжения |
≤ 2V |
| Потребляемый ток |
≤30мА |
| Время отклика |
5 мс |
| Источник излучения |
ИК диод (880нм) |
ИК диод (880 нм);
Красный диод (650 нм)** |
| Допустимое внешнее освещение |
≤10000 люкс |
| Электрическая прочность изоляции |
500 VDC в течение 1 мин |
| Степень защиты |
IP65 |
| Защита от короткого замыкания |
Есть |
| Защита от обратной полярности |
Есть |
| Индикация состояния |
Зеленый светодиод — индикация питания;
Желтый светодиод — индикация срабатывания |
| Электрическое подключение |
Кабельный вывод 2 м |
| Температура окружающей среды |
-10…+60°С |
| Влажность окружающей среды |
35…85% |
| Материал корпуса |
PBT — пластик |
| Масса |
Около 160 г |
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром
Модификации оптических датчиков ОK50 с универсальным питанием:
| Модификация |
Тип датчика |
Расстояние срабатывания |
Тип выхода |
Коммутационная функция |
| OK50-DI0040R4.U6.K |
Диффузный |
0,4 м |
SPDT — реле |
NO+NC |
| OK50-DI0100R4.U6.K |
1 м |
| OK50-DI0200R4.U6.K |
2 м |
| OK50-RR0600R4.U6.K.F |
Рефлекторный |
6 м |
| OK50-RI1000R4.U6.K |
10 м |
| OK50-TI2000R4.U6.K |
Барьерный |
20 м |
Модификации оптических датчиков ОK50 с программируемым выходом:
| Модификация |
Тип датчика |
Расстояние срабатывания |
Тип выхода |
Коммутационная функция |
| OK50-DI0040S3.U1.K |
Диффузный |
0,4 м |
Программируемый NPN/PNP |
Программируемая NO/NC |
| OK50-DI0100S3.U1.K |
1 м |
| OK50-DI0200S3.U1.K |
2 м |
| OK50-RR0600S3.U1.K.F |
Рефлекторный |
6 м |
| OK50-RI1000S3.U1.K |
10 м |
| OK50-TI2000S3.U1.K |
Барьерный |
20 м |
Дополнительные опции и принадлежности:
В серии представлены датчики с индексом F, с интегрированным поляризационным фильтром. Такое исполнение позволяет объективно обрабатывать отраженный сигнал от предметов с высокой отражающей способностью.
Оптические датчики рефлекторного типа используются с отражателем OR51-S или OR83-R (не входит в комплект поставки).
| OR51-S |
OR83-R |
|
Особенности:
1. Компактные размеры. Отражатель удобно использовать при плотном размещении оборудования
2. Крепление с возможностью регулировки положения. Отражатель можно перемещать на крепеже на 10 мм
|
Особенности:
1. Крепление. Отверстие в центре отражателя позволяет точно закрепить отражатель на шпильку или болт.
2. Большая площадь отражающей поверхности. Проще настроить оптический датчик.
|
Схемы подключения оптических датчиков ОK50с универсальным питанием:
Подключение датчиков ОК50
с универсальным питанием |
Излучатель OK50-TI
с универсальным питанием |
Схемы подключения оптических датчиков ОK50 с программируемым выходом:
Подключение датчиков ОК50с программируемым выходом
в конфигурации NPN-NO |
Подключение датчиков ОК50с программируемым выходом
в конфигурации NPN-NС |
| |
Подключение датчиков ОК50с программируемым выходом в конфигурации PNP-NO |
Подключение датчиков ОК50с программируемым выходом в конфигурации PNP-NС |
| |
Излучатель для датчиков ОК50 с программируемым выходом |
Габаритные размеры оптических датчиков ОK50:
Датчики серии ОK50 |
Излучатель модификации ОК50-TI |
| |
Рефлектор OR51-S |

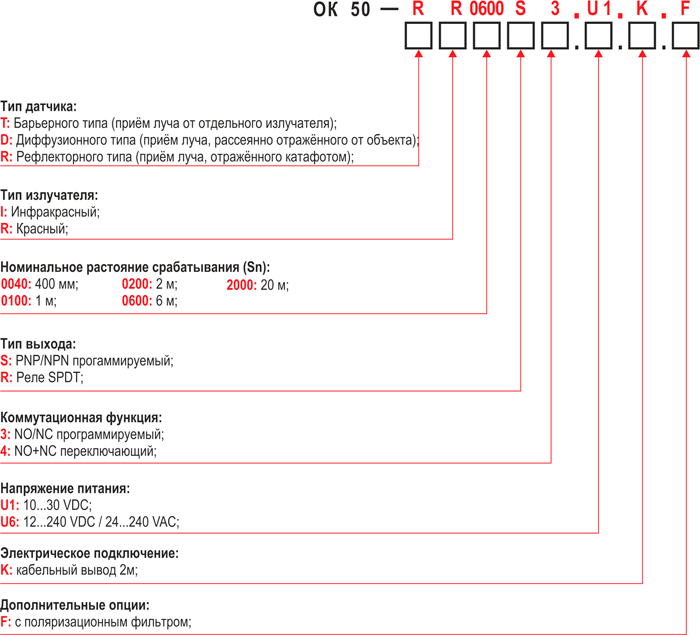

Обозначение при заказе оптических датчиков KIPPRIBOR OK50:
Пример обозначения при заказе:
OK50-RR0600R4.U6.K.F
Вы заказали:
| ОК50 |
- |
Оптический датчик в прямоугольном корпусе из пластика |
| R |
- |
Рефлекторный тип датчика |
| R |
- |
Красный источник излучения |
| 0600 |
- |
Номинальное расстояние срабатывания 6 м |
| R |
- |
Выход типа SPDT-реле |
| 4 |
- |
NO+NC |
| U6 |
- |
Универсальное напряжение питания 12…240VDC / 24…240 VAC |
| K |
- |
Кабельный вывод 2 метра |
| F |
- |
С поляризационным фильтром |
