ОВЕН ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXD

ОВЕН ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXD

Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.

Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.МЮ62.В.04228 на термопары).

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD

  • Тип выхода: аналоговый, многопредельный
  • Диапазон измеряемых температур: –40…+1250 °С
  • НСХ: К (ХА), N (НН), J (ЖК)
  • Выходной сигнал: 4…20 мА, HART
  • Класс точности: 1,0 %
  • Межповерочный интервал — 2 года

Конструктивное исполнение
Модель
Параметры
Материал защитной арматуры
(диапазон температур)
Длина монтажной части
L*, мм

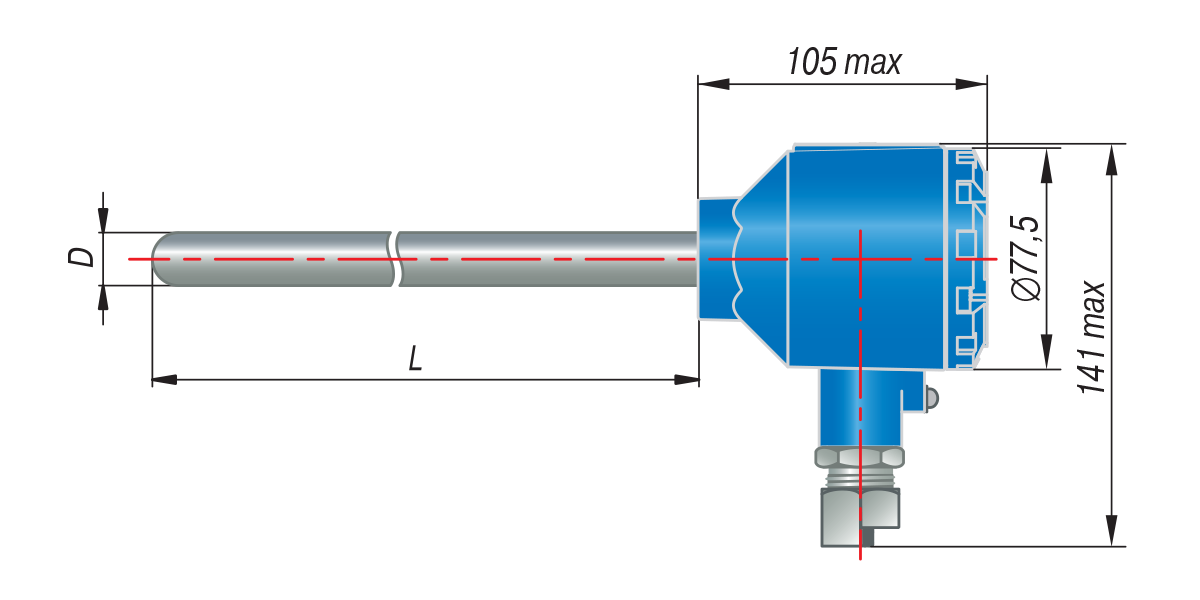

ДТПХ015.И термопары с выходным сигналом 4…20 мА EXD
015
D = 8 мм
ДТПК: сталь 12Х18Н10Т
(-40…+800 °C)
60, 80, 100,
120, 160, 180,
200, 250, 320,
400, 500, 630,
800, 1000, 1250,
1600, 2000
025
D = 10 мм
ДТПК: сталь 12Х18Н10Т
(-40…+800 °C),
сталь 10Х23Н18
(-40…+800 °C)
ДТПХ035.И термопары с выходным сигналом 4…20 мА EXD
Подвижный штуцер
035
D = 8 мм,
M = 20×1,5 мм**,
S = 22 мм
ДТПК: сталь 12Х18Н10Т
(-40…+800 °C)
045
D = 10 мм,
M = 20×1,5 мм**,
S = 22 мм
ДТПК: сталь 12Х18Н10Т
(-40…+800 °C),
сталь 10Х23Н18
(-40…+900 °C)

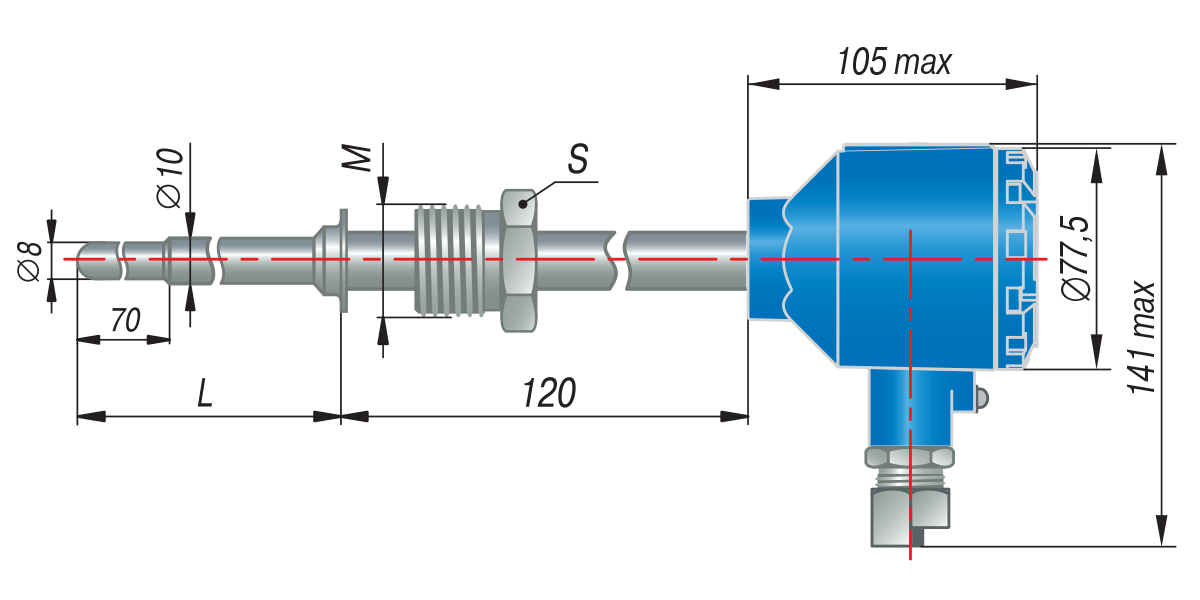

ДТПХ055.И термопары с выходным сигналом 4…20 мА EXD
Подвижный штуцер
055
D = 10 мм,
M = 20×1,5 мм**,
S = 22 мм
ДТПК: сталь 12Х18Н10Т
(-40…+800 °C)
80, 100, 120,
160, 180, 200,
250, 320, 400,
500, 630, 800,
1000, 1250,
1600, 2000
ДТПХ065.И термопары с выходным сигналом 4…20 мА EXD
065
D = 8 мм,
M = 20×1,5 мм**,
S = 22 мм
ДТПК: сталь 12Х18Н10Т
(-40…+800 °C)
60, 80, 100,
120, 160, 180,
200, 250, 320,
400, 500, 630,
800, 1000, 1250,
1600, 2000









075
D = 10 мм,
M = 20×1,5 мм**,
S = 22 мм
ДТПК: сталь 12Х18Н10Т
(-40…+800 °C),
сталь 10Х23Н18
(-40…+900 °C)
085
D = 10 мм,
M = 27×2 мм**,
S = 32 мм

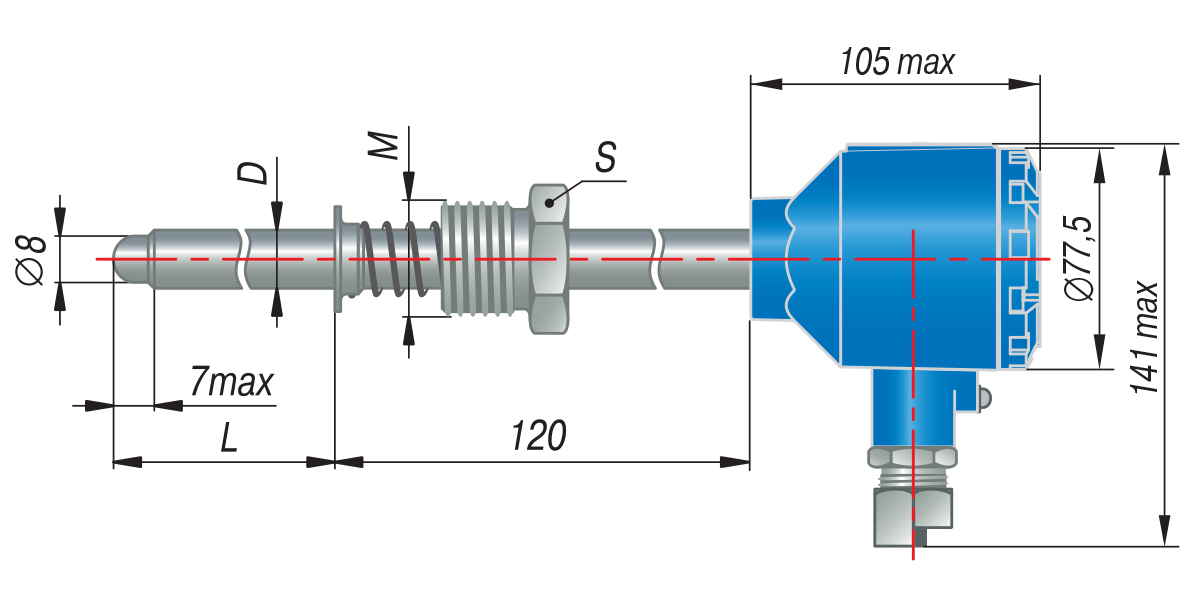

ДТПХ095.И термопары с выходным сигналом 4…20 мА EXD
Подвижный штуцер
095
D = 10 мм,
M = 20×1,5 мм**,
S = 22 мм
ДТПК: сталь 12Х18Н10Т
(-40…+800 °C)

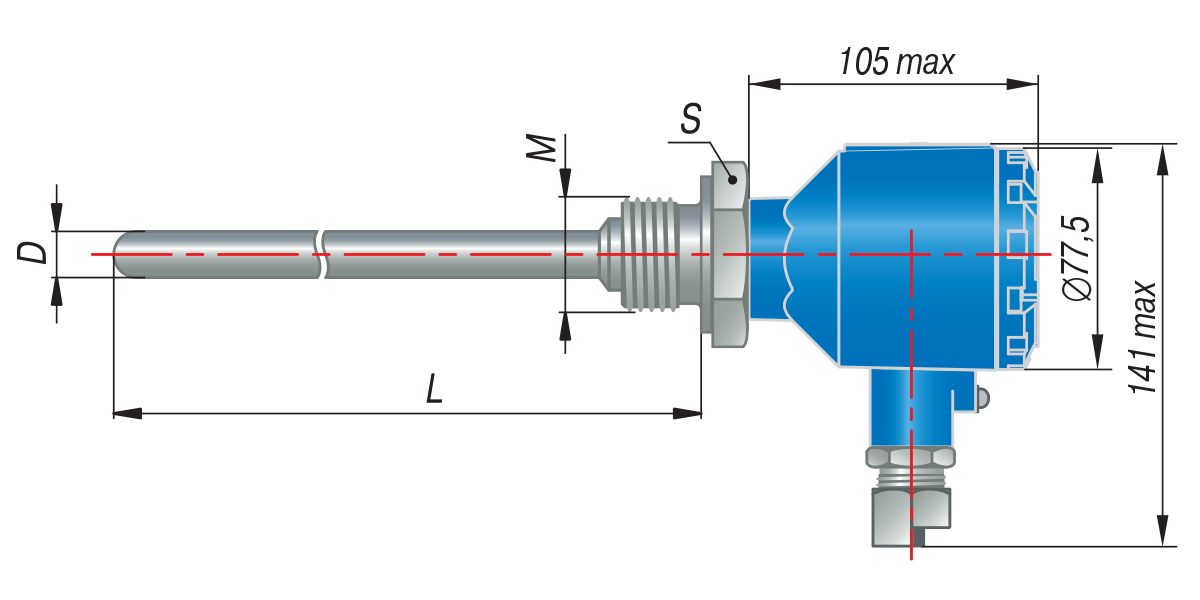

ДТПХ105.И термопары с выходным сигналом 4…20 мА EXD
105
D = 8 мм,
M = 20×1,5 мм**,
S = 27 мм

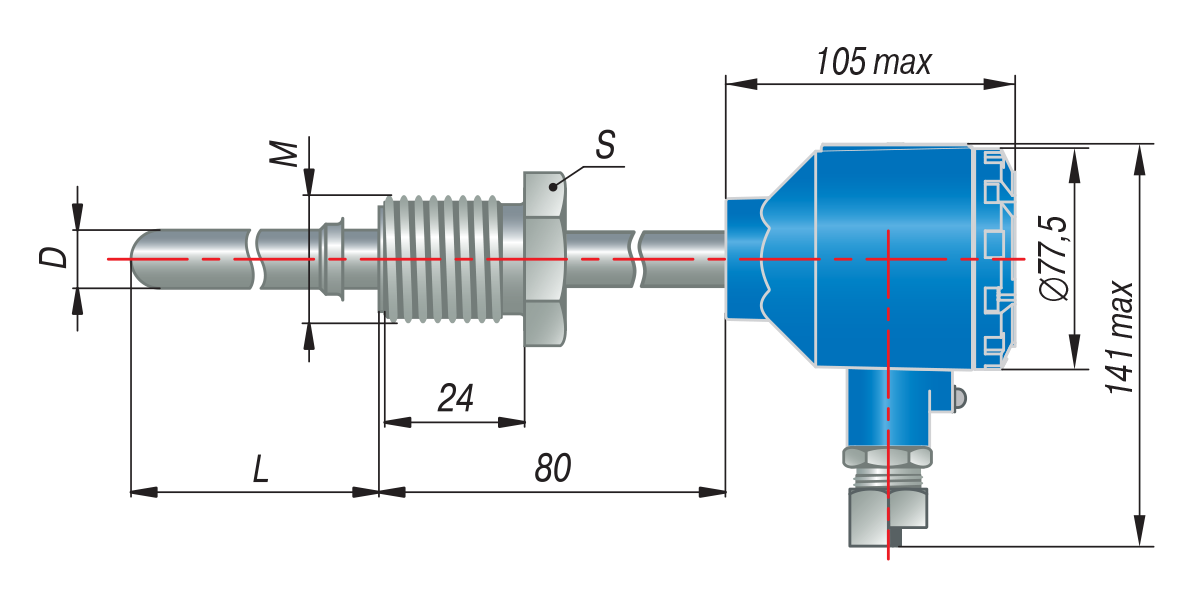

ДТПХ185.И термопары с выходным сигналом 4…20 мА EXD
Подвижный штуцер
185
D = 10 мм,
M = 22×1,5 мм**,
S = 27 мм
195
D = 10 мм,
M = 22×2 мм**,
S = 27 мм
ДТПХ205.И термопары с выходным сигналом 4…20 мА EXD
Подвижный штуцер
205
D = 10 мм,
M = 22×1,5 мм**,
S = 27 мм
R = 9,5 мм
215
D = 10 мм,
M = 22×2 мм**,
S = 32 мм
R = 12 мм

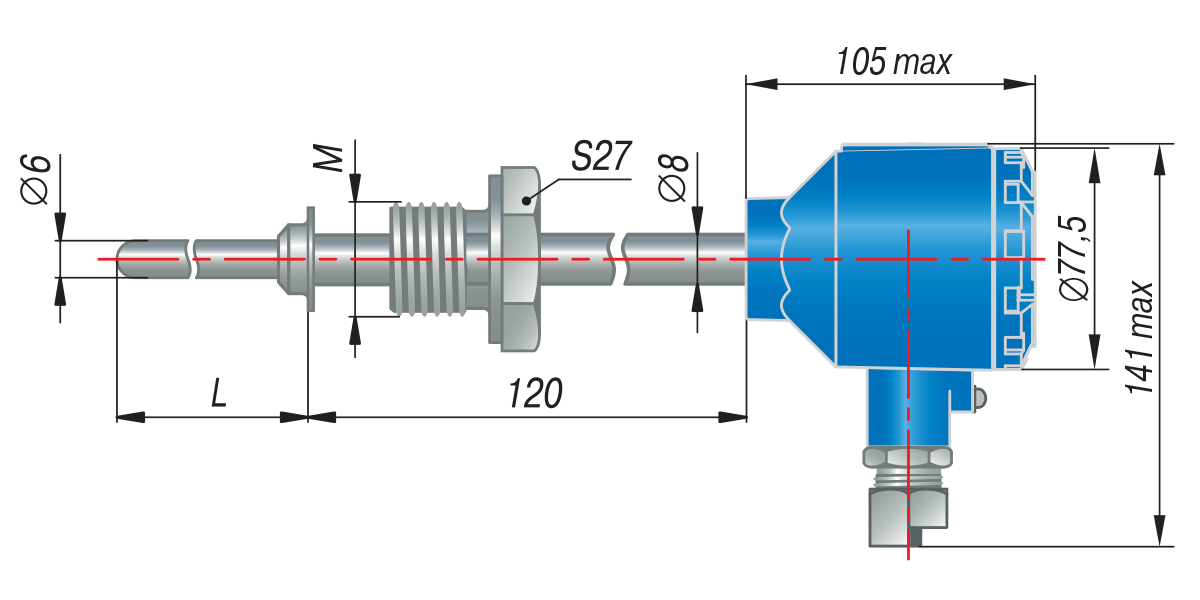

ДТПХ265.И термопары с выходным сигналом 4…20 мА EXD
265
D = 6 мм,
M = 22×1,5 мм**,
S = 27 мм

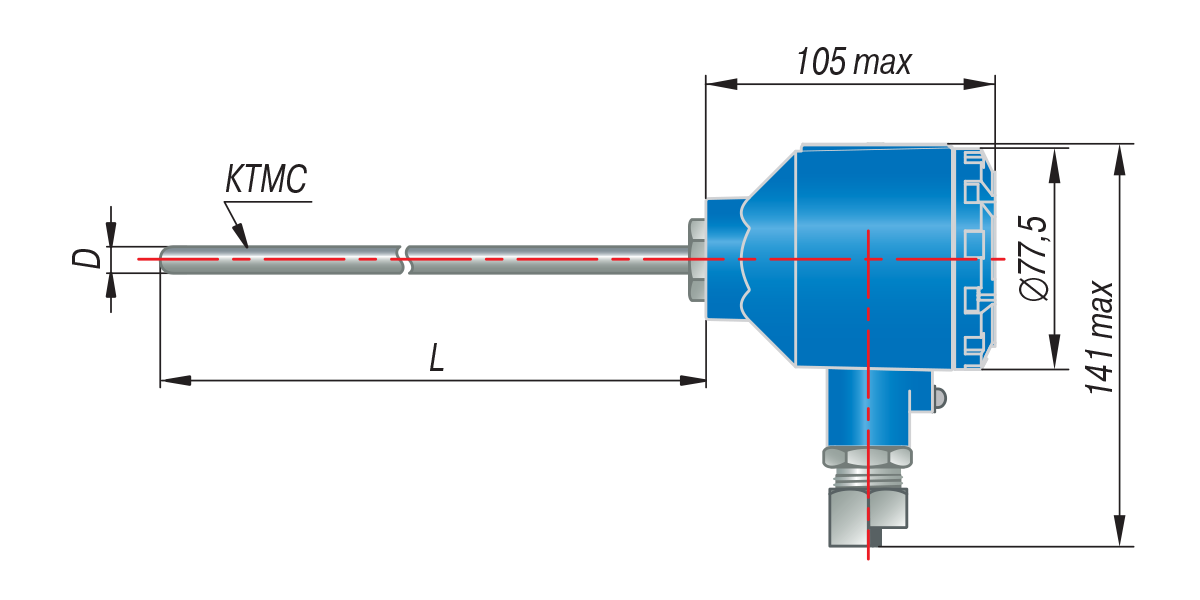

ДТПХ275.И термопары с выходным сигналом 4…20 мА EXD
275
D = 3 мм
D = 4,5 мм
ДТПK
сталь AISI 321 (-40…+800 °С),
диаметр КТМС 3 мм

ДТПK
AISI 316 (-40…+900 °С),
диаметр КТМС 4,5 мм

ДТПK
AISI 310 (-40…+900 °С),
диаметр КТМС 4,5 мм

ДТПN
сталь Nicrobell D (-40…+1250 °С),
диаметр КТМС 4,5 мм

ДТПJ
сталь AISI 316 (-40…+750 °С),
диаметр КТМС 3 мм;
диаметр КТМС 4,5 мм
100...20000,
кратно 100

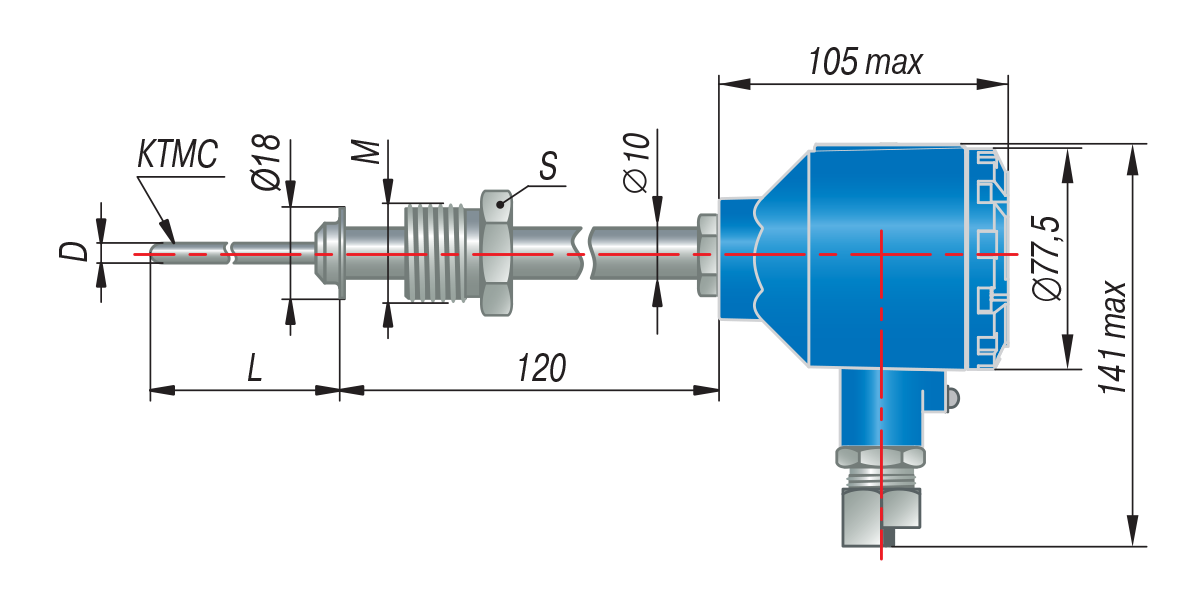

ДТПХ285.И термопары с выходным сигналом 4…20 мА EXD
Подвижный штуцер
285
D = 3 мм
D = 4,5 мм
M = 20×1,5 мм
S = 22 мм

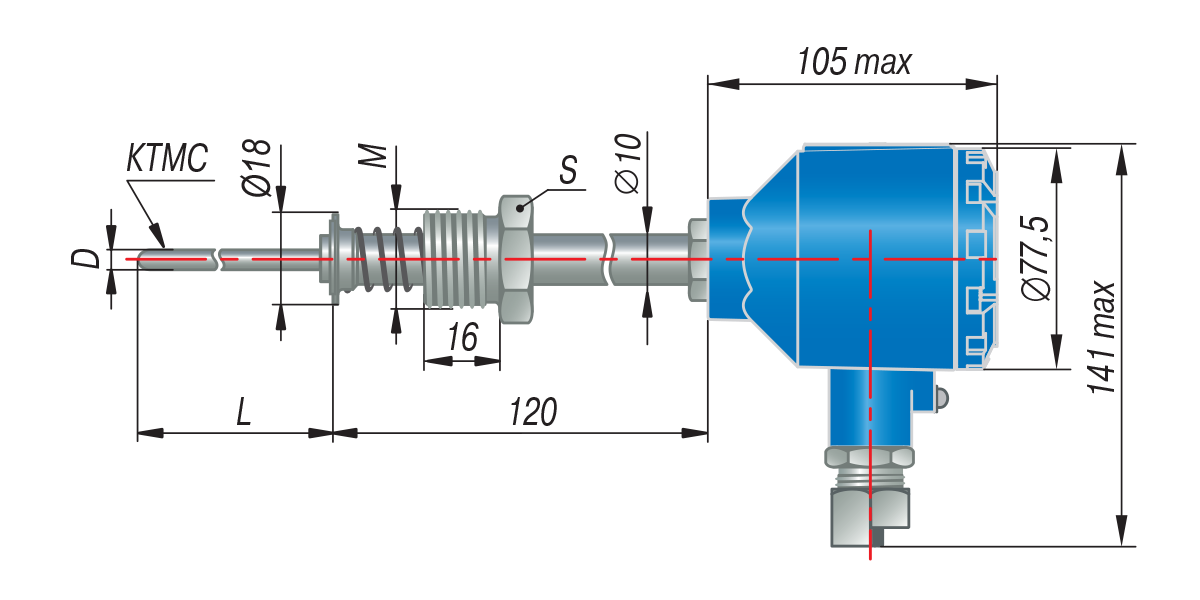

ДТПХ295.И термопары с выходным сигналом 4…20 мА EXD
Подвижный штуцер
295
D = 3 мм
D = 4,5 мм
M = 20×1,5 мм
S = 22 мм

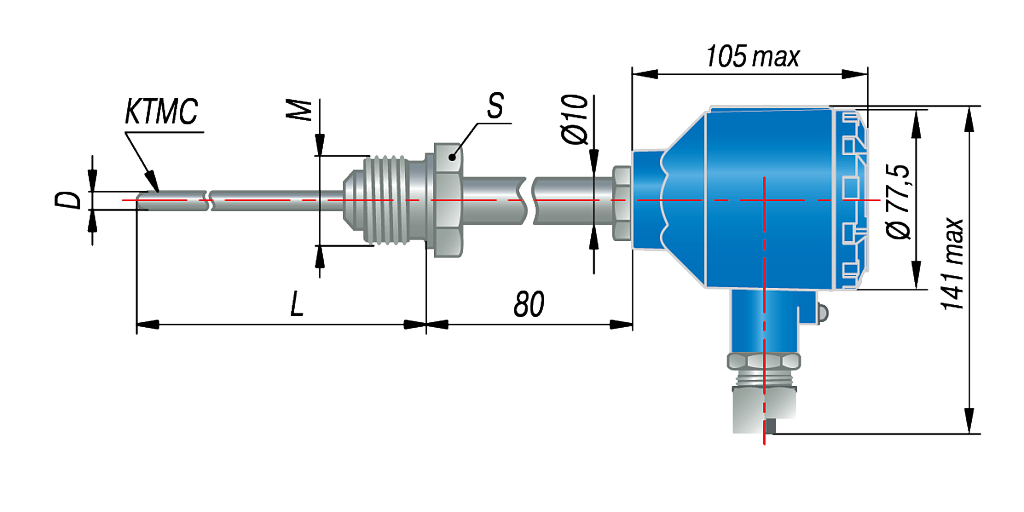

ДТПХ365.И термопары с выходным сигналом 4…20 мА EXD
Подвижный штуцер
365
D = 3 мм
D = 4,5 мм
M = 20×1,5 мм
S = 27 мм

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Обозначение при заказе ДТПXхх5.И EXD

Пример обозначения при заказе: ОВЕН ДТПК045Д-0110.120.1,0.И.EXD-T6[10]

Это обозначает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12х18Н10Т с диапазоном измерения и преобразования температур: -40...+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045, класс точности 1,0 %, во взрывозащищенном исполнении (взрывонепроницаемая оболочка 1Ex d IIС Т6 Gb X), температурный класс Т6.

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.

Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 °С.

Рекомендуемая температура и условия применения термопар ДТП в зависимости от материала арматуры

Материал арматуры
монтажной части ДТП
Рекомендуемые температуры
применения, °С
Условия
применения
Температура
окалинообразования, °С
Особенности
применения
Нержавеющие
аустенитные стали 12Х18Н10Т
08Х18Н10Т
AISI304
800
Неподвижные окислительные или нейтральные жидкие, газообразные среды

850
Неустойчивы в серосодержащих средах, в серной,  соляной, фтороводородной (плавиковой), горячей фосфорной, кипящих органических кислотах
600
воздействие механических нагрузок
Нержавеющая
аустенитная сталь
10Х23Н18
900
Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок
1050
Стойкость к коррозии при высоких температурах; стойкость к воздействию агрессивных сред . Широко применяется в нефтехимии.
Нержавеющая
Тугоплавкая аустенитная сталь
сталь AISI310 (российский аналог:
20Х25Н20С2)
1100
Неподвижные окислительные или нейтральные газообразные среды

>1100
Хорошая сопротивляемость окислению и воздействию серы, устойчива к кислым водным растворам, хлорной коррозии, к цианистым и нейтральным расплавам солей при высоких температурах. Устойчива в атмосфере, содержащей СО2, при температуре до 900 °С
1050
Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен
Нержавеющая
аустенитная сталь AISI316
900
Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок, режим теплосмен
925
Хорошая сопротивляемость окислению и воздействию кислот.  Резистентна к соленой воде, появлению каверн и раковин
Нержавеющая
аустенитная
сталь AISI321
800
Неподвижные окислительные или нейтральные газообразные среды
850
Высокая стойкость к ряду агрессивных сред, включая горячие неочищенные  нефтепродукты и газообразные продукты горения. Устойчива в атмосфере, содержащей СО2, при температуре до 650 °С
600

Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен
Нержавеющая
Ферритная сталь 15Х25Т
1000
Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок, режим теплосмен
1050
Для замены 12Х18Н10Т при повышенных температурах. Устойчива в серосодержащих средах. Не рекомендуется воздействие ударных нагрузок
Сплав на железо-никелевой основе ХН45Ю
(ЭП 747)
1100
Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок
1300
Не рекомендуется воздействие абразивных частиц, движущихся в высокоскоростном газообразном потоке
Керамика МКРц
1100
Высокотемпературные газообразные среды
-
Не рекомендуется воздействие механических нагрузок.
Корунд CER795
( ≈ 95% Al2O3)
1300
(1600 кратковременно)
Высокотемпературные газообразные среды
-
Высокая твердость и газоплотность. Не рекомендуется воздействие ударных нагрузок.
Карбид кремния SiC
1250
Расплавы солей (кроме хлорида бария); расплавы цветных металлов (кроме алюминия)
-

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.

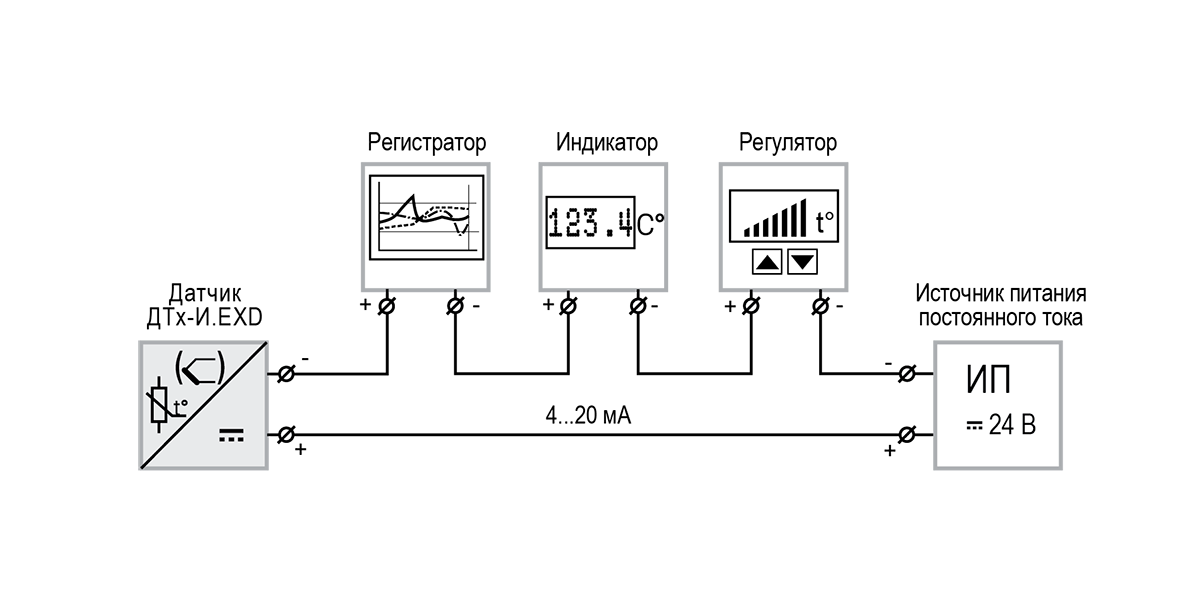

Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам

Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

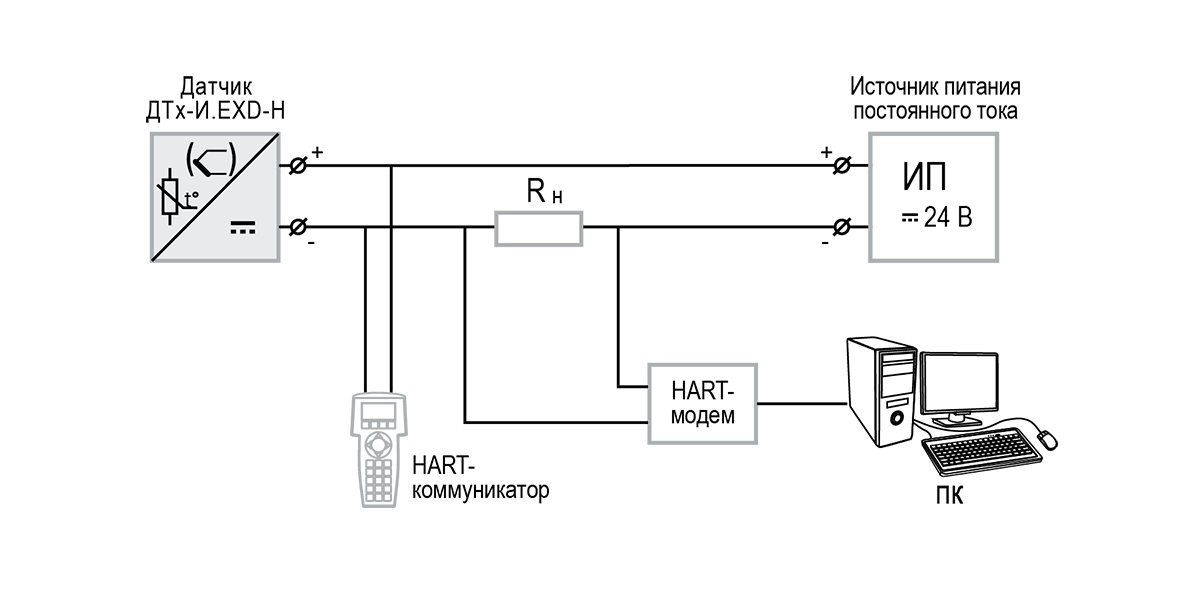

Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол

HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.

В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).

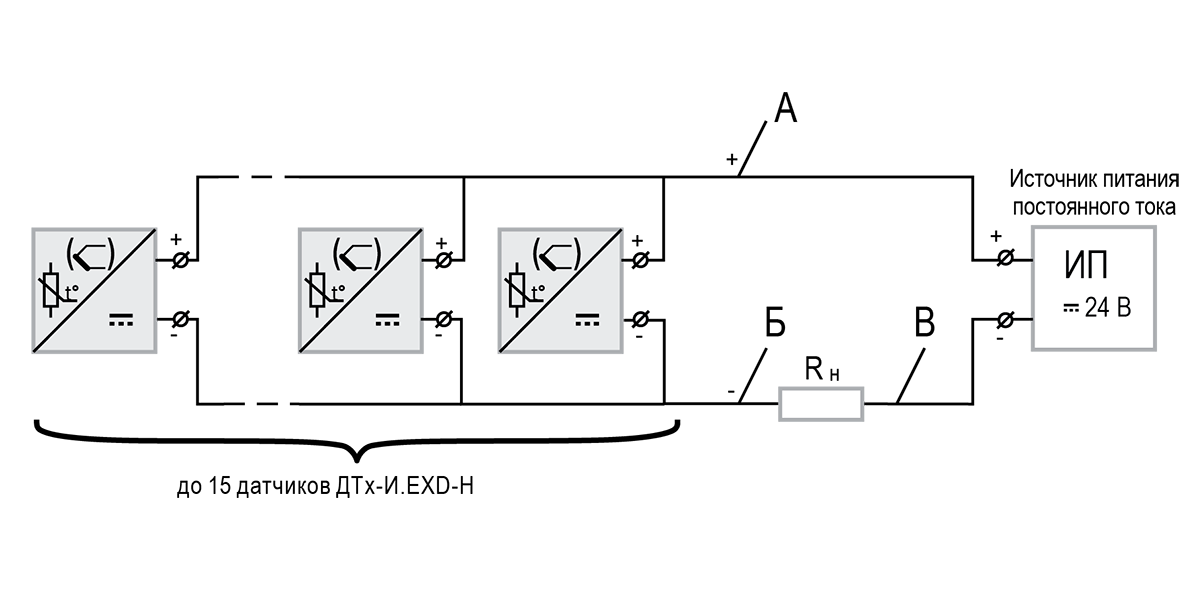

Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART

ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
