Предназначены для монтажа цилиндров, изготовленных по стандарту ISO 15552.

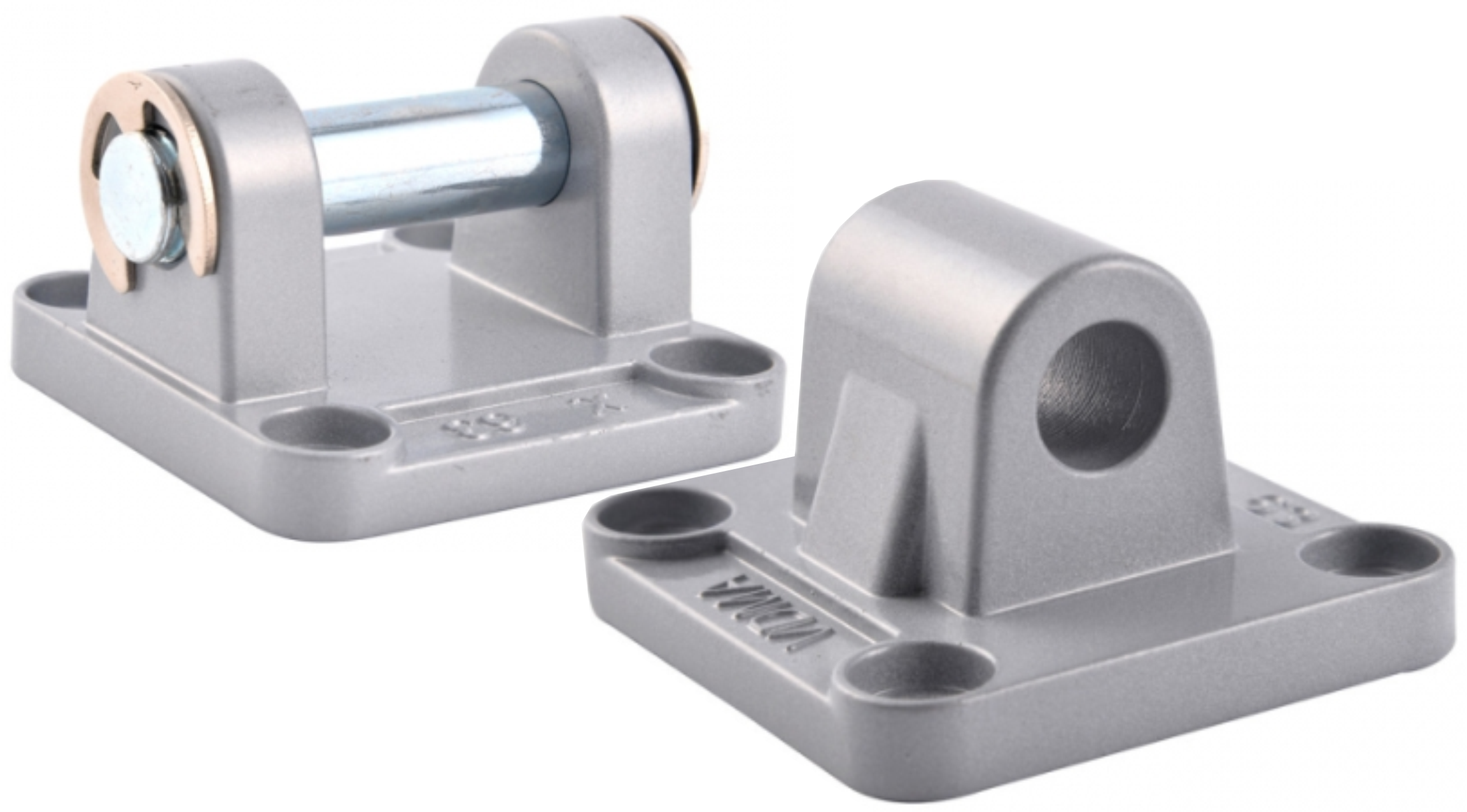

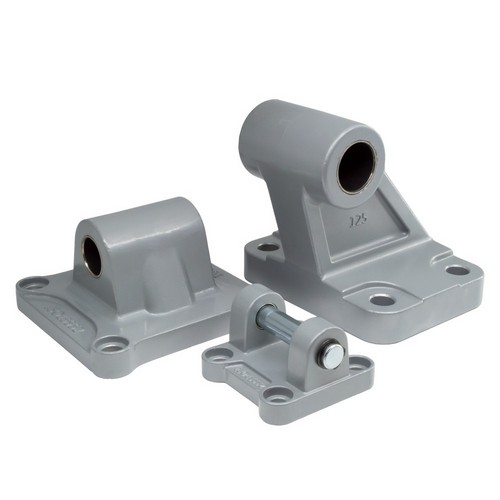

Выпускаются трех типов:
- фланец с проушиной (серия СА)
- фланец с осью (серия СВ)
- опорная стойка (серия CR)
Материал изготовления: алюминий.
Монтаж на поверхность
Один из элементов крепления устанавливается на задней крышке пневмоцилиндра, а другой - на монтажной поверхности. С помощью соединения элементов крепления осью осуществляется шарнирное закрепление пневмоцилиндра на поверхности. Элементы крепления позволяют невмоцилиндру работать с возможностью поворота вокруг оси крепления. Это востребовано при реализации определенных кинематических схем.
|
|
Совместимы с пневмоцилиндрами KIPVALVE серий
Структура условного обозначения
Пример заказа:
KVSBI-50-CA-S
Вы заказали:
элемент крепления серии KVSBI для цилиндра диаметром 50 мм, тип крепления – фланец с проушиной, цвет серебристый.

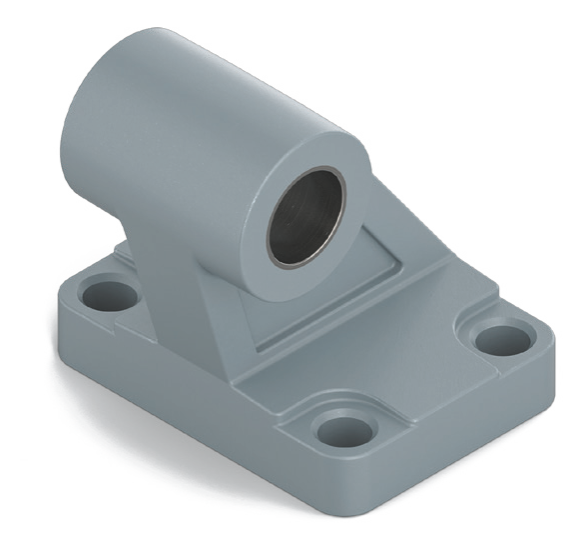

Опорная стойка KVSBI CR по стандарту ISO 15552
⌀
мм
|
PH
мм
|
BT
мм
|
CD
мм
|
UR
мм
|
RA
мм
|
GL
мм
|
EM
мм
|
TE
мм
|
UL
мм
|
EB
мм
|
HB
мм
|
EA
мм
|
BR
мм
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
|
32
|
32
|
8
|
10
|
31
|
18
|
21
|
26
|
38
|
51
|
11
|
6,8
|
10
|
10
|
KVSBI–32–CR–S
|
40
|
36
|
10
|
12
|
35
|
22
|
24
|
28
|
41
|
54
|
11
|
6,8
|
10
|
11
|
KVSBI–40–CR–S
|
50
|
45
|
12
|
12
|
45
|
30
|
33
|
32
|
50
|
65
|
14
|
8,8
|
12
|
13
|
KVSBI–50–CR–S
|
63
|
50
|
12
|
16
|
50
|
35
|
37
|
40
|
52
|
67
|
14
|
8,8
|
14
|
15
|
KVSBI–63–CR–S
|
80
|
63
|
14
|
16
|
60
|
40
|
47
|
50
|
66
|
86
|
17
|
10,8
|
18
|
15
|
KVSBI–80–CR–S
|
100
|
71
|
15
|
20
|
70
|
50
|
55
|
60
|
76
|
96
|
17
|
10,8
|
20
|
19
|
KVSBI–100–CR–S
|
125
|
90
|
19
|
25
|
90
|
60
|
70
|
70
|
94
|
124
|
21
|
13
|
30
|
22,5
|
KVSBI–125–CR–S
|
Монтаж на поверхность
Монтаж с цилиндром осуществляется с помощью фланца KVSBI CA
|
Комплект поставки
КОМПЛЕКТУЮЩИЕ |
шт |
Опорная стойка KVSBI CR |
1 |
Крепёжные болты |
4 |
|

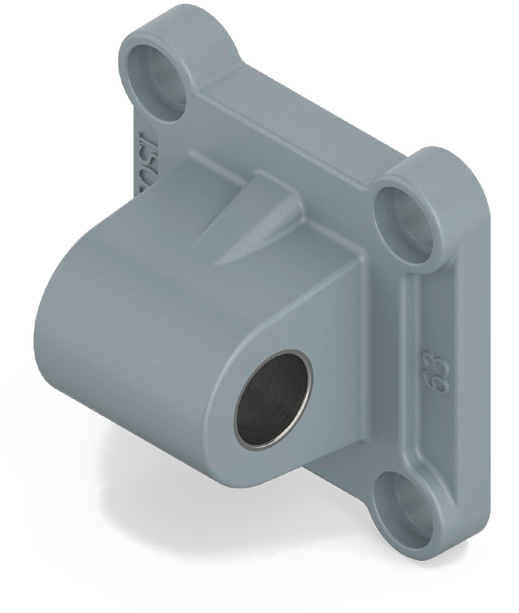

Фланец с проушиной KVSBI CA по стандарту ISO 15552
⌀
мм
|
E
мм
|
TG
мм
|
RR
мм
|
MR
мм
|
CD
мм
|
EW
мм
|
D1
мм
|
L
мм
|
FL
мм
|
D
мм
|
S1
мм
|
S2
мм
|
L1
мм
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
|
32
|
45
|
32,5
|
6,5
|
10
|
10
|
26
|
6,8
|
14
|
22
|
30,5
|
10,5
|
3,5
|
5
|
KVSBI–32–CA–S
|
40
|
51
|
38
|
6,5
|
11
|
12
|
28
|
6,8
|
17
|
25
|
30,5
|
10,5
|
3,5
|
5
|
KVSBI–40–CA–S
|
50
|
65
|
46,5
|
9
|
13
|
12
|
32
|
8,8
|
17
|
27
|
40,5
|
13,5
|
4,5
|
5
|
KVSBI–50–CA–S
|
63
|
75
|
56,5
|
9,5
|
16
|
16
|
40
|
8,8
|
22
|
32
|
45,5
|
13,5
|
4,5
|
5
|
KVSBI–63–CA–S
|
80
|
93
|
72
|
11
|
16
|
16
|
50
|
10,8
|
24
|
36
|
45,5
|
16
|
4
|
6
|
KVSBI–80–CA–S
|
100
|
110
|
89
|
11,5
|
20
|
20
|
60
|
10,8
|
25
|
41
|
56
|
16
|
4
|
7
|
KVSBI–100–CA–S
|
125
|
136
|
110
|
13
|
25
|
25
|
70
|
12,7
|
30
|
50
|
61
|
19
|
7,6
|
7
|
KVSBI–125–CA–S
|
Монтаж на заднюю крышку пневмоцилиндра
|
Комплект поставки
КОМПЛЕКТУЮЩИЕ |
шт |
Фланец с проушиной KVSBI CA |
1 |
Крепёжные болты |
4 |
|

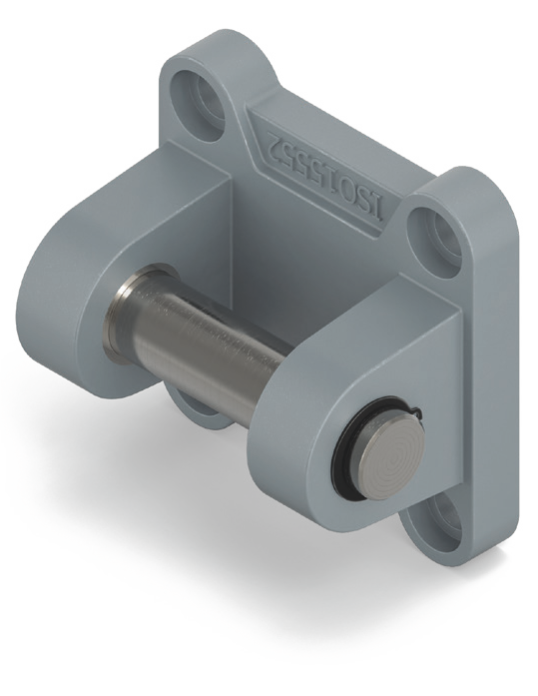

Фланец с осью KVSBI CB по стандарту ISO 15552
⌀
мм
|
E
мм
|
TG
мм
|
RR
мм
|
MR
мм
|
CD
мм
|
CB
мм
|
D1
мм
|
L
мм
|
FL
мм
|
D
мм
|
S1
мм
|
S2
мм
|
L1
мм
|
PA
мм
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
|
32
|
45
|
32,5
|
6,5
|
10
|
10
|
26
|
6,8
|
14
|
22
|
30,5
|
10,5
|
3,5
|
5
|
53
|
KVSBI–32–CB–S
|
40
|
51
|
38
|
6,5
|
11
|
12
|
28
|
6,8
|
17
|
25
|
30,5
|
10,5
|
3,5
|
5
|
60
|
KVSBI–40–CB–S
|
50
|
65
|
46,5
|
9
|
13
|
12
|
32
|
8,8
|
17
|
27
|
40,5
|
13,5
|
4,5
|
5
|
68
|
KVSBI–50–CB–S
|
63
|
75
|
56,5
|
9,5
|
16
|
16
|
40
|
8,8
|
22
|
32
|
45,5
|
13,5
|
4,5
|
5
|
78
|
KVSBI–63–CB–S
|
80
|
93
|
72
|
11
|
16
|
16
|
50
|
10,8
|
24
|
36
|
45,5
|
16
|
4
|
6
|
100
|
KVSBI–80–CB–S
|
100
|
110
|
89
|
11,5
|
20
|
20
|
60
|
10,8
|
25
|
41
|
56
|
16
|
4
|
7
|
120
|
KVSBI–100–CB–S
|
125
|
136
|
110
|
13
|
25
|
25
|
70
|
12,7
|
30
|
50
|
61
|
19
|
7,6
|
7
|
150
|
KVSBI–125–CB–S
|
Монтаж на заднюю крышку пневмоцилиндра
|
Комплект поставки
КОМПЛЕКТУЮЩИЕ |
шт |
Фланец с осью KVSBI CB |
1 |
Крепёжные болты |
4 |
|
|
