Манжета штока полиуретановая (PU) K64

Уплотнение штока полиуретановое (PU) K64

Пневматическое уплотнение штока одностороннего действия, гарантирующее отсутствие попадания посторонних частиц в пневмоцилиндры. Выступ сконструирован таким образом, что он выполняет функцию уплотнения штока и функцию очистителя.

Технические характеристики:

  • Материал: PU
  • Максимальное рабочее давление: 16 бар
  • Диапазон рабочих температур: -30°C +100°C
  • Рабочая среда: очищенный, сухой и обезжиренный сжатый воздух.

Преимущества:

  • Превосходное качество очистки
  • Превосходное уплотнение
  • Низкое трение
  • Высокая прочность на разрыв
  • Низкие значения силы трения

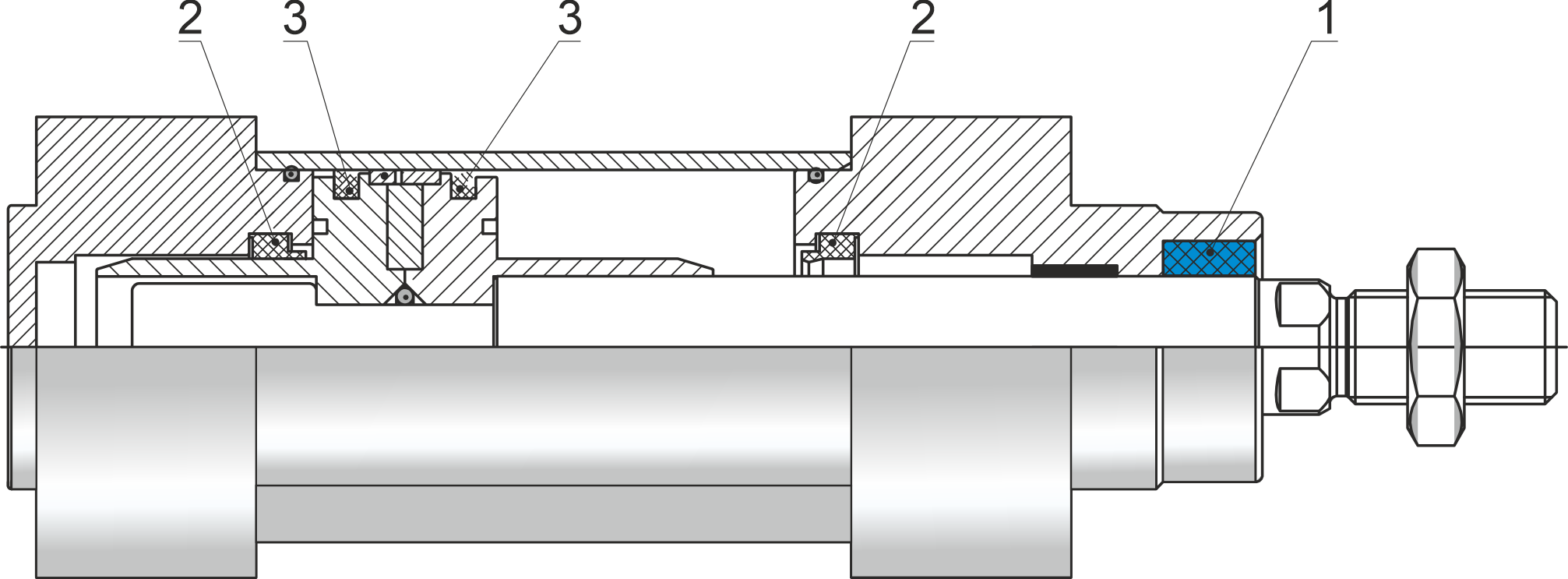

Схема размещения уплотнений

Изображение цилиндра

Стандартный цилиндр

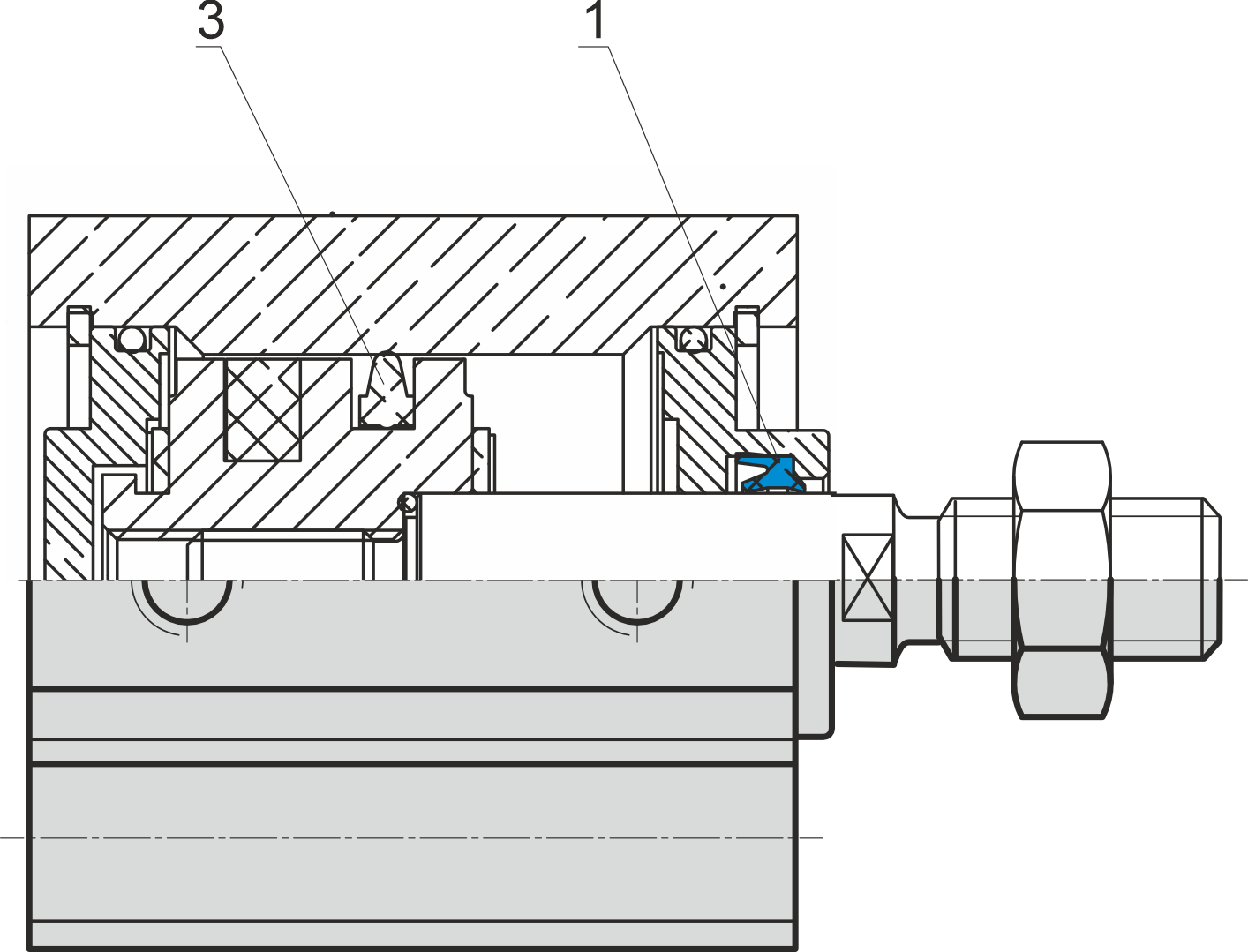

Изображение цилиндра

Компактный цилиндр

1 - уплотнение штока

2 - амортизирующее уплотнение штока

3 - уплотнение поршня

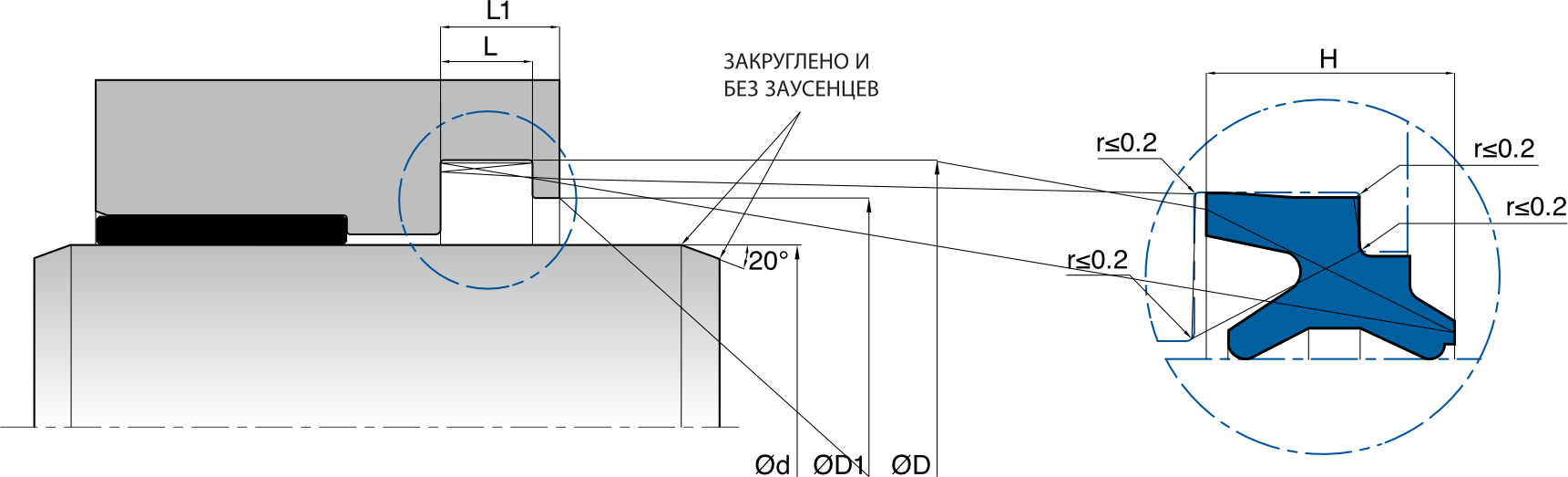

Схема
Артикул d (e9) D (H10) D1 (H11) L (+0.2/-0) L1 H

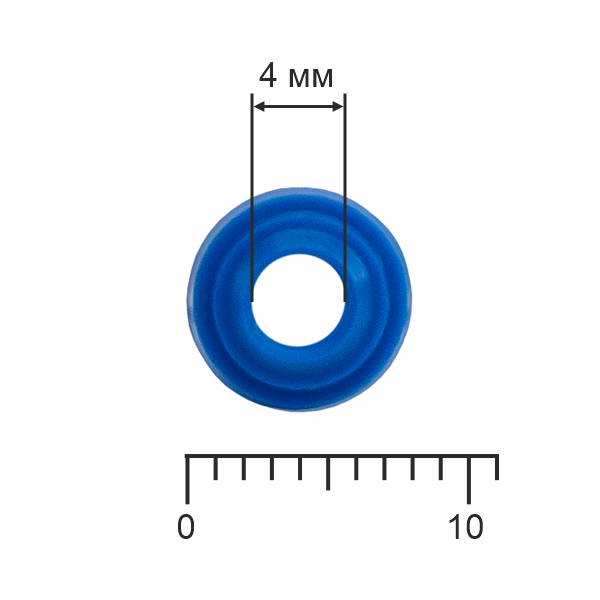

K64-004 4 8.1 6.7 3 3.8 4

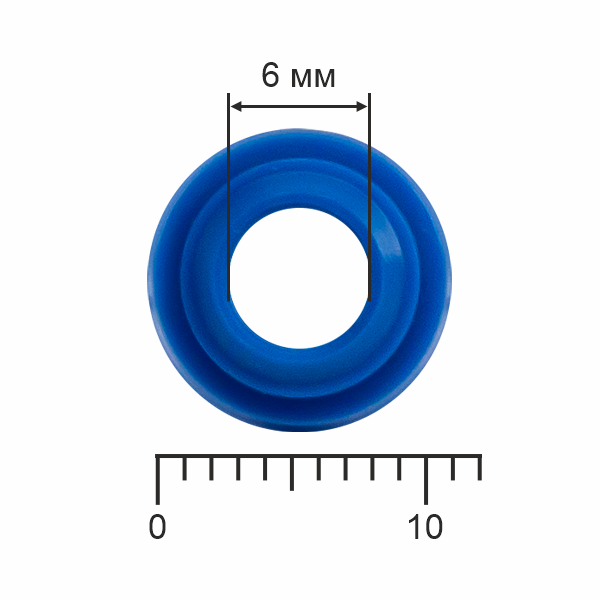

K64-006 6 11.1 9.1 3.6 3.8 5

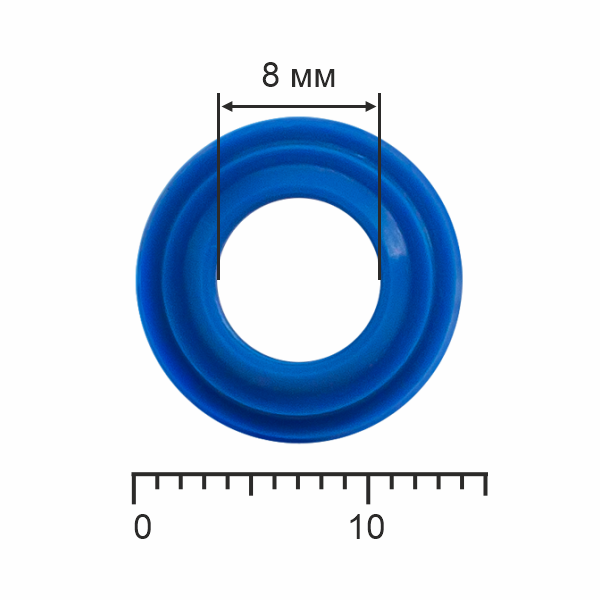

K64-008 8 14.1 12.1 3.6 4.6 5

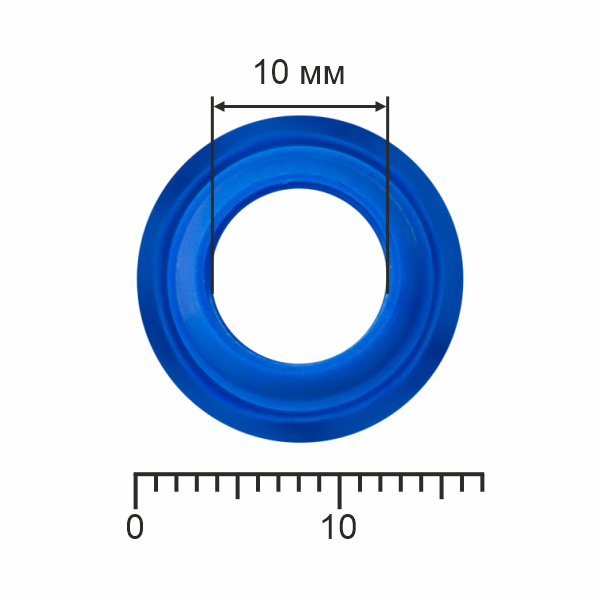

K64-010 10 16.1 14.1 4.2 5.4 6

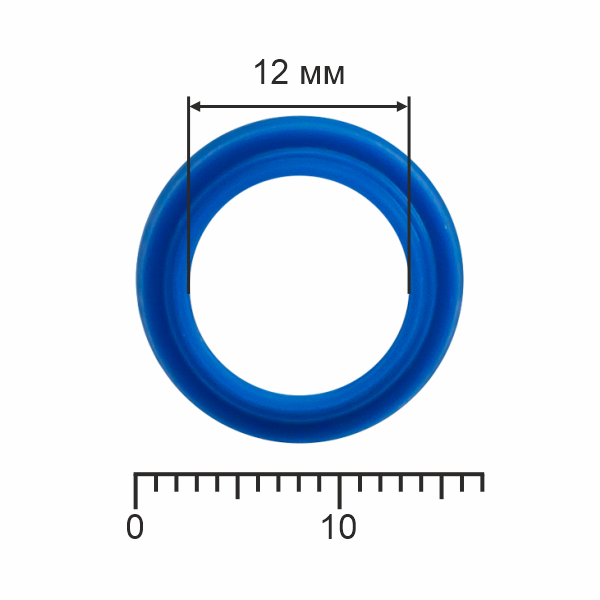

K64-012 12 16.5 14.2 3 3.6 4

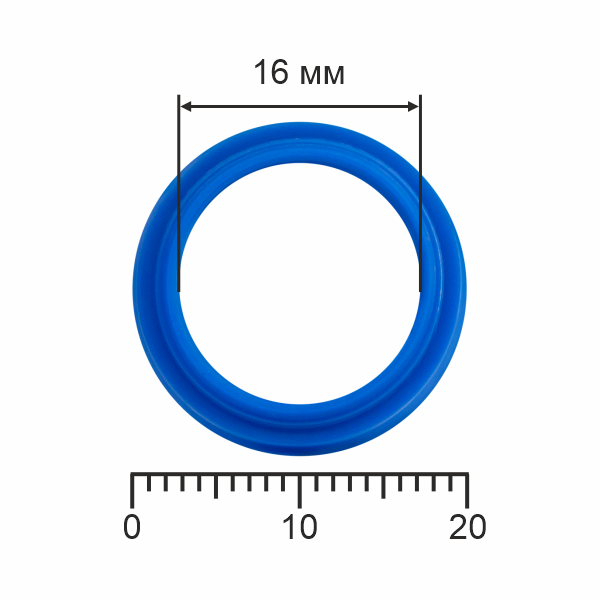

K64-016 16 20.5 18.2 3 3.6 4

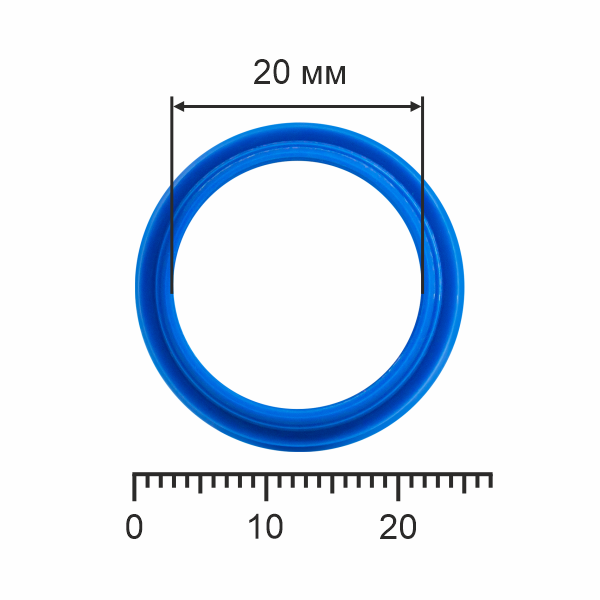

K64-020 20 25 22.4 3.4 4 4.6

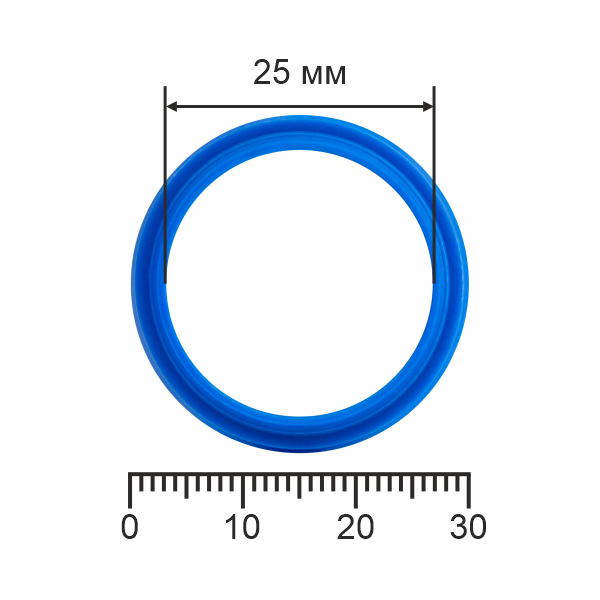

K64-025 25 30 27.4 3.4 4 4.6
