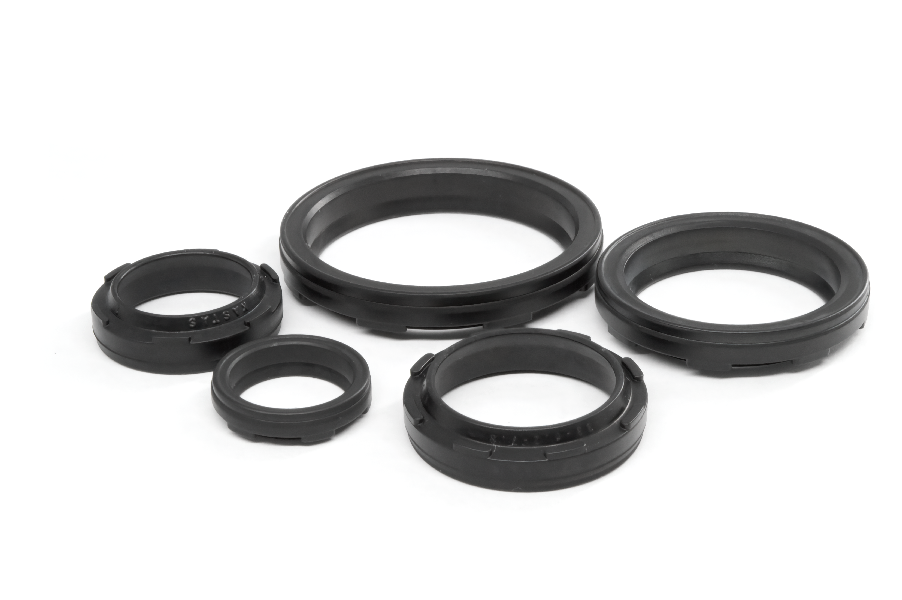

Манжета штока NBR K53

Представляет собой поршневое уплотнение одностороннего действия, образованное путем вулканизации алюминиевой пластины (металлической части) и эластомерного материала специальными методами.

Технические характеристики:

  • Материал: NBR
  • Максимальное рабочее давление: 12 бар
  • Диапазон рабочих температур: -30°C +105°C
  • Рабочая среда: очищенный, сухой и обезжиренный сжатый воздух.

Преимущества:

  • Простая установка
  • Предотвращение вакуумного эффекта благодаря вентиляционным каналам
  • Стабильная амортизация за счет самоцентрирования
  • Работа в тяжелых условиях
  • Высокая ударопрочность

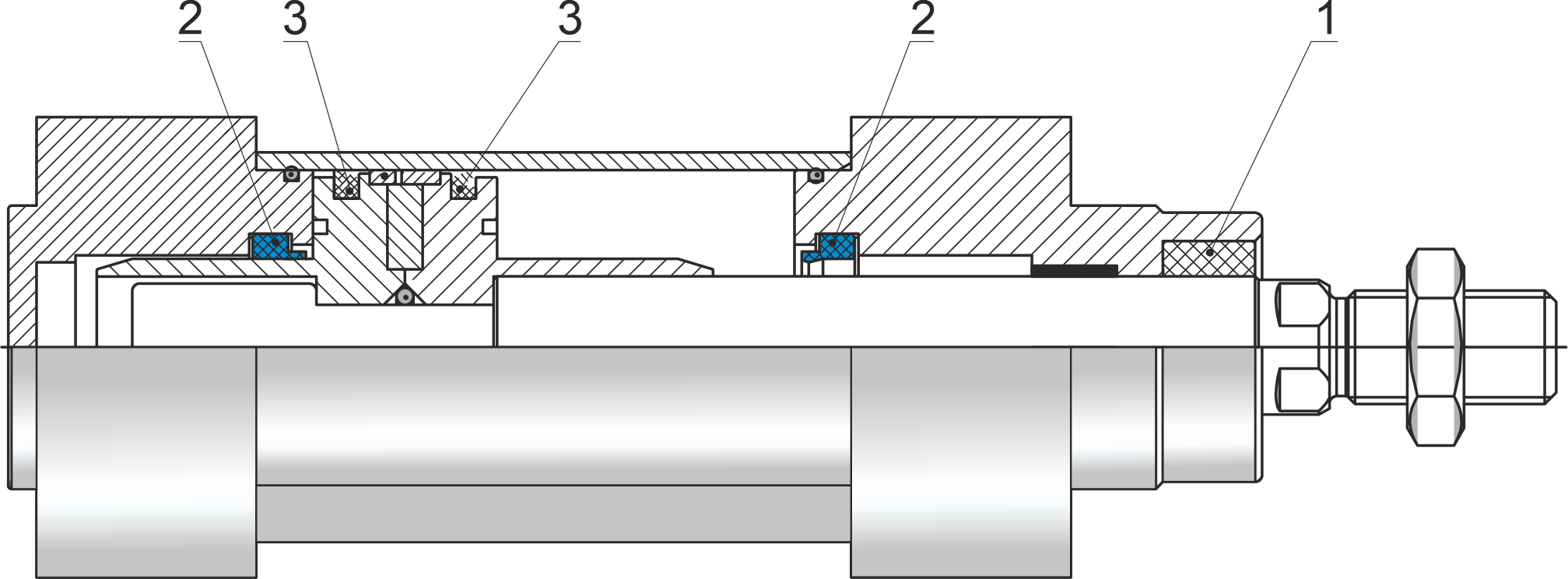

Схема размещения уплотнений

Изображение цилиндра

Стандартный цилиндр

Изображение цилиндра

Компактный цилиндр

1 - уплотнение штока

2 - амортизирующее уплотнение штока

3 - уплотнение поршня

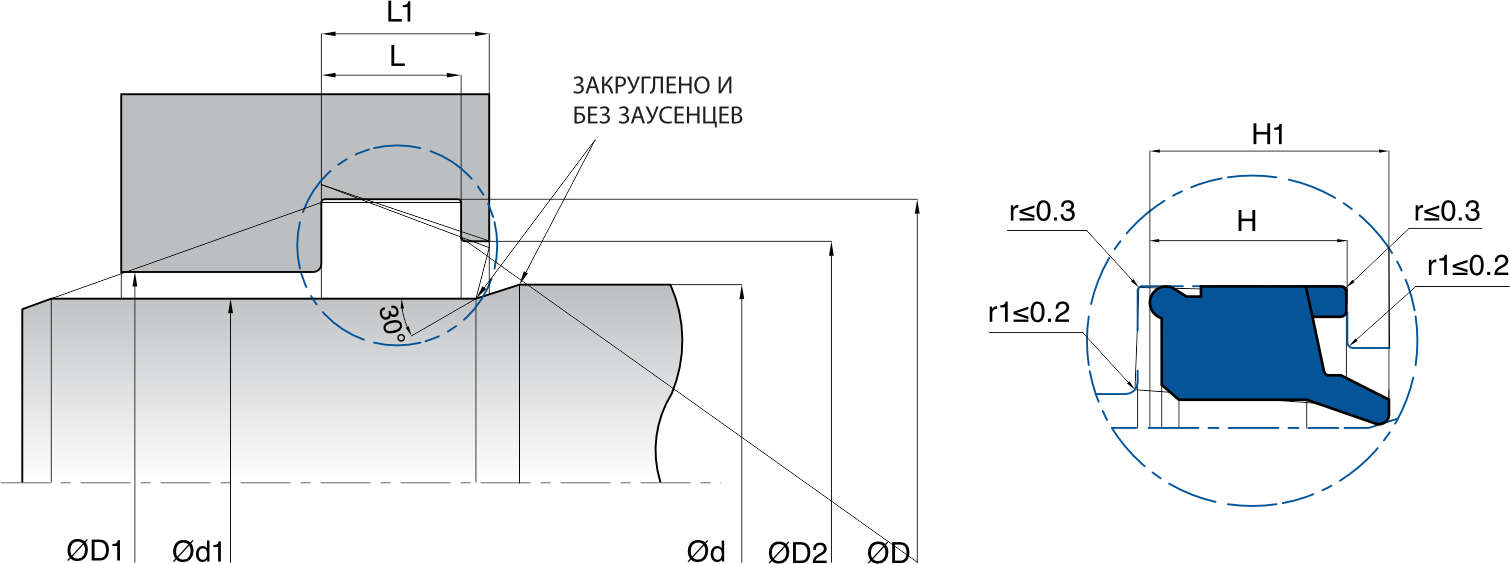

Схема
Артикул Изображение d штока D манжеты внешний D1 D2 d1 H H1 L (±0.1) L1 (±0.2)

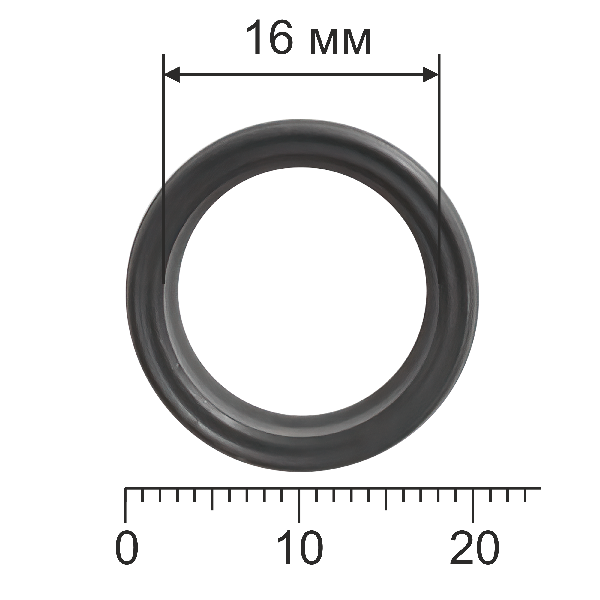

K53-016/1 Изображение штока

16X22X4,7/5,5

16 22 17 19.5 12 4.7 5.5 5.2 7.2

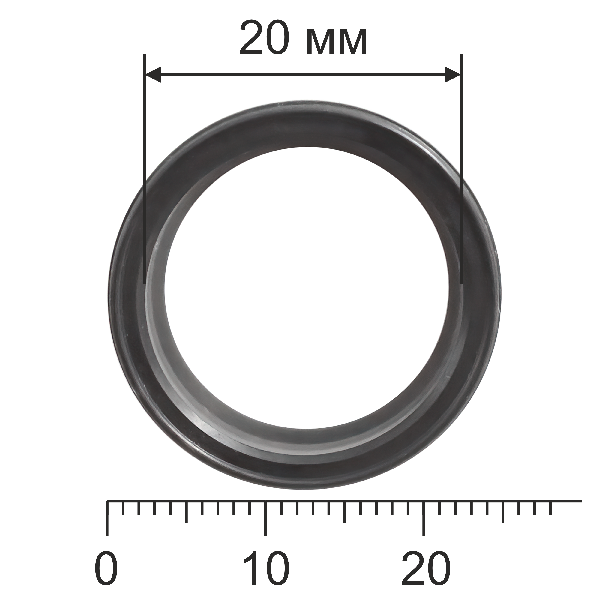

K53-020 Изображение штока

20X28X6,2/7,8

20 28 21 24 16 6.2 7.8 7 9

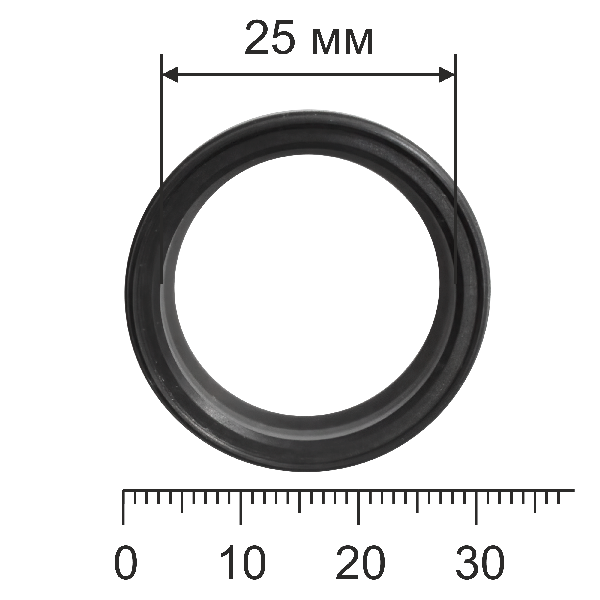

K53-025 Изображение штока

25X33X6,2/7,8

25 33 26 29 21 6.2 7.8 7 9

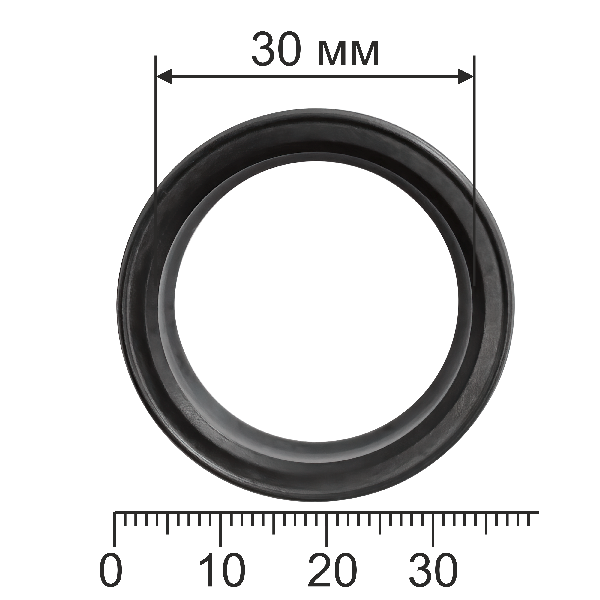

K53-030 Изображение штока

30X40X6,2/7,8

30 40 31.5 35 26 6.2 7.8 7 9

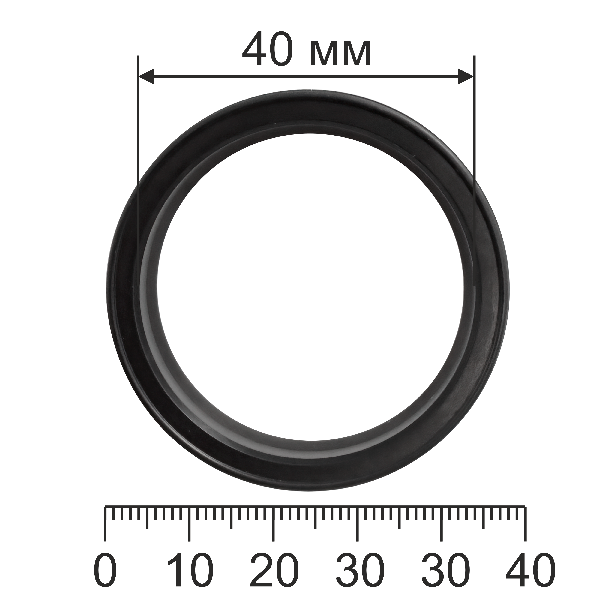

K52-040 Изображение штока

40X50X6,2/7,8

40 50 41.5 45 32 6.2 7.8 7 9
