Реле дифференциального давления для систем вентиляции и кондиционирования ОВЕН РД30-ДД

Механическое реле давления для систем вентиляции и кондиционирования ОВЕН РД30-ДД

ОВЕН РД30-ДД представляет собой механическое реле перепада давления с поворотным указателем для ручной настройки порога срабатывания. Прибор выполнен в пластиковом корпусе со штуцерами диаметром 6 мм. В комплект входит силиконовая трубка длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов. Коммутируемый ток до 1,5 А 250 В.

Реле предназначено для работы в вентиляционных системах: контроля засорения фильтра, контроля работы вентилятора, контроля направления потока в коробе.

Основные характеристики

  • Диапазоны работы (уставки): 20…200, 40…400, 50…500, 200…1000 Па.
  • Дифференциал не более: 10 , 20 , 20 , 100 Па.
  • Температура измеряемой среды: -20…+85 °С.
  • Степень защиты корпуса – IP54.
  • Присоединение к процессу – штуцер 6 мм под гибкую трубку.
  • Перегрузочная способность – до 10 кПа.
  • Погрешность срабатывания – 15 %, но не менее ±10 Па.

Технические характеристики реле ОВЕН РД30-ДД

Наименование параметра
Значение
РД30- ДД200
РД30- ДД400
РД30- ДД500
РД30- ДД1000
Общие характеристики
Рабочая среда
Воздух, неагрессивные и негорючие газы
Диапазон задаваемой уставки перепада давления
20…200 Па
40…400 Па
50…500 Па
200…1000 Па
Дифференциал (Рдиф.), не более
10 Па
20 Па
20 Па
100 Па
Рабочий диапазон абсолютного давления
84...118 кПа
Максимальный перепад давления между штуцерами Р1 и Р2
10 кПа
Максимальный постоянный ток коммутации для цепей управления (Uпост = 24 В)
0,1 А
Максимальное переменное напряжение коммутации (Uпер)
250 В
Максимальный переменный ток коммутации (Uпер = 250 В)
1,5 А
Подведение давления к прибору
Через встроенные штуцеры Ø 6 мм
Погрешность срабатывания реле
±15 %, но не менее ±10 Па
Управляющий выход
Реле, SPDT
Подключение сигнальных проводов
К винтовым клеммам прибора
Подключение штуцера Р1
Область повышенного давления
Подключение штуцера Р2
Область пониженного давления
Диаметр подключаемого трехжильного кабеля
3...8 мм
Сопротивление изоляции (питание-корпус), не менее:
– при 250 В
20 МОм
– при 250 В на верхнем пределе рабочего диапазона температур
5 МОм
Конструктивные параметры
Расположение оси крепежного отверстия прибора
Вертикально, штуцерами вниз
Степень защиты по ГОСТ 14254
IP54
Масса прибора, не более:
– без упаковки
150 г
– в упаковке
270 г
Характеристики надежности
Средняя наработка на отказ, не менее
87 000 ч
Срок службы, не менее
10 лет
Условия эксплуатации
Температура окружающей среды
–20...+85 °С
Относительная влажность, не более
85 % (при +25 °С)

Использование реле серии РД-30ДД для контроля засоренности фильтра:



ШАГ1. Установка:

Подключение реле к объекту осуществляется при помощи двух штуцеров и импульсной трубки, которые поставляются в комплекте. Штуцер высокого давления (+P) подключается до фильтра, а штуцер низкого давления (-P) подключается после фильтра.

ШАГ2. Настройка:

После установки реле и подключения сигнальных кабелей настраивается уставка срабатывания реле при помощи поворотной рукоятки с нанесенной шкалой в диапазоне, указанном на шкале.

ШАГ3. Работа:

  1. При чистом фильтре (перепад давления на фильтре меньше уставки) реле находится в выключенном состоянии и сигнализация отключена (см. рисунок "Фильтр чистый");
  2. Если фильтр засорен, т.е. перепад давления на фильтре превышает величину заданной уставки, контакты реле переключаются и включают сигнализацию (см. рисунок "Фильтр засорен");
  3. После замены или очистки фильтра (перепад давления равен «уставка минус дифференциал») контакты реле вновь переводятся в выключенное состояние.

Фильтр чистый:

РД-30ДД контроль засоренности фильтра (чистый фильтр)

  • Перепад давления меньше уставки;
  • Контакты "3" и "1" замкнуты, "3" и "2" разомкнуты
  • Сигнализация выключена.

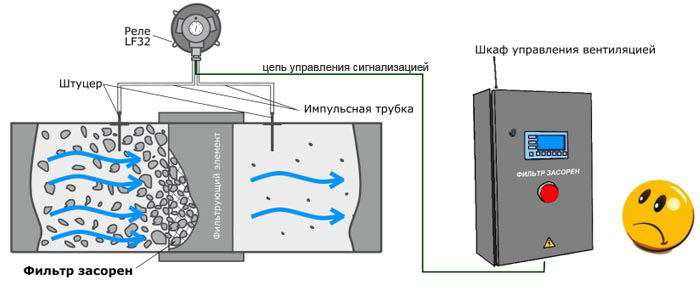

Фильтр засорен:

РД-30ДД контроль засоренности фильтра (засоренный фильтр)

  • Перепад давления больше уставки;
  • Контакты "3" и "1" разомкнуты, "3" и "2" замкнуты
  • Сигнализация включена.
  •

Диаграмма работы выходного реле ОВЕН РД30-ДД

Диаграмма срабатывания

Диаграмма срабатывания



Габаритные и присоединительные размеры

Модификации реле ОВЕН РД30-ДД

Модификации

Документация на реле ОВЕН РД30-ДД

Руководство по эксплуатации РД30-ДД

Сертификат соответствия РД30-ДД
