КРУГЛЫЙ БЕСШТОКОВЫЙ ЦИЛИНДР С ХОДОМ ПОРШНЯ ДО 2300 ММ ДЛЯ ПЕРЕМЕЩЕНИЙ НАГРУЗКИ В ПРЕДЕЛАХ ГАБАРИТА ЦИЛИНДРА, IP54
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- Установочные, присоединительные и габаритные размеры: по стандарту КипВальв
- Максимальный ход поршня до 2300 мм является одним из самых больших на рынке
- Пылезащищенное исполнение IP54: цилиндр и каретка герметичны, защищены от утечки воздуха и непроницаемы для пыли и грязи
- Осуществляет линейное перемещение нагрузки в пределах габаритов своего корпуса, что существенно экономит монтажное пространство при больших ходах и позволяет минимизировать габариты оборудования, где он установлен
- Не предусматривает установки датчиков положения поршня, движение каретки осуществляется от крайнего до крайнего положения вдоль корпуса цилиндра
- Имеет ограничение «на прогиб»: необходимо использовать направляющие для компенсации веса нагрузки во избежание изгиба цилиндра и предотвращения заклинивания поршня
- Простой монтаж с помощью стандартных монтажных уголков
- Демпфирование: упругое нерегулируемое [P]
- Диапазон хода (см. «Обозначение при заказе»)
⌀16 мм: 50...500 мм с шагом 1 мм
⌀20 мм: 50...800 мм с шагом 1 мм
⌀25 мм: 50...1000 мм с шагом 1 мм
⌀32 мм: 50...2300 мм с шагом 1 мм
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:
![](/_data/objects/0001/3234/img.13234.suo_kvsw.svg)

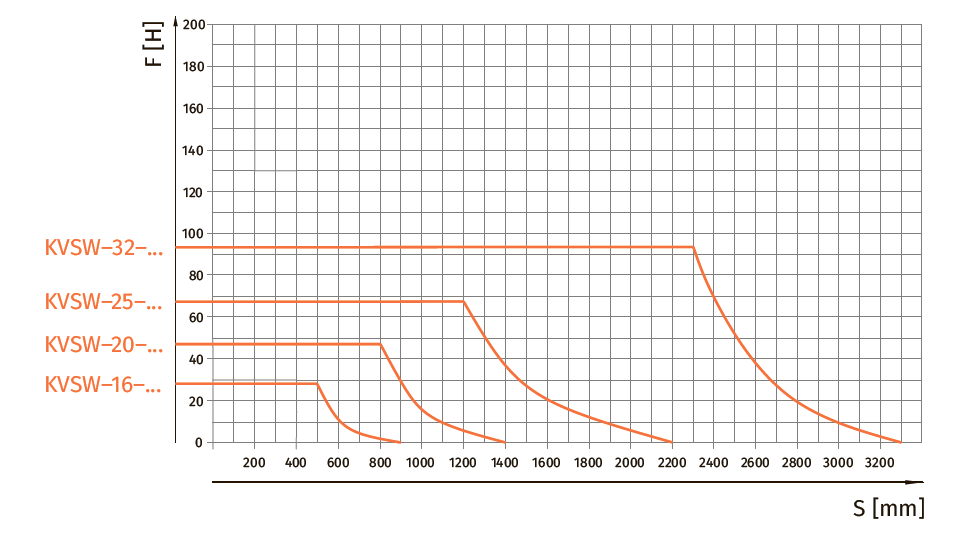

ГРАФИК БОКОВЫХ УСИЛИЙ
Допустимое боковое усилие F при горизонтальном монтаже в зависимости от длины хода S.

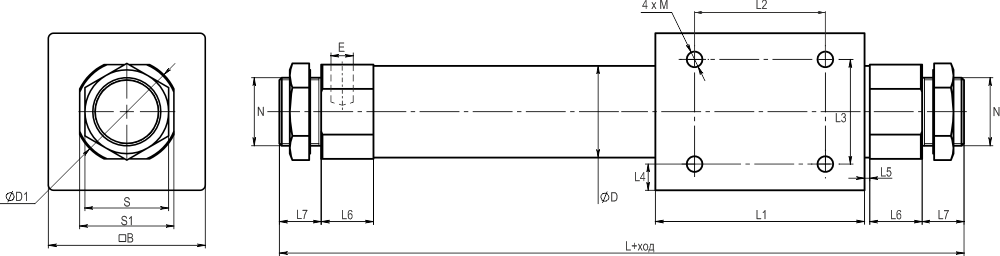

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KWSV:
⌀ мм |
L мм |
L1 мм |
L2 мм |
L3 мм |
L4 мм |
L5 мм |
L6 мм |
L7 мм |
⌀ D мм |
⌀ D1 мм |
EE мм |
N мм |
M мм |
S мм |
S1 мм |
B мм |
Стандарт |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
16 |
103 |
57 |
35 |
19 |
8 |
2 |
11 |
10 |
18 |
22 |
M5x0,8 |
M10Х1,0 |
M4Х0,7 |
14 |
20 |
35 |
20 |
132 |
66 |
50 |
25 |
6 |
2 |
18 |
13 |
22,8 |
28 |
G1/8 |
M20Х1,5 |
M4Х0,7 |
26 |
24 |
36 |
25 |
137 |
70 |
50 |
30 |
9 |
2 |
18,5 |
13 |
27,8 |
33,5 |
G1/8 |
M26Х1,5 |
M5Х0,8 |
32 |
30 |
46 |
32 |
156 |
80 |
50 |
40 |
10 |
2 |
20 |
16 |
35 |
40 |
G1/8 |
M26Х1,5 |
M6Х1,0 |
32 |
36 |
60 |
ХАРАКТЕРИСТИКИ:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Тип цилиндра |
двустороннего действия |
Тип демпфирования |
упругое нерегулируемое [P] |
ПНЕВМАТИЧЕСКОЕ ПРИСОЕДИНЕНИЕ в зависимости от диаметра поршня |
⌀16 мм |
⌀20 мм |
⌀25 мм |
⌀32 мм |
М5 |
G1/8 |
G1/8 |
G1/8 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
Рабочее давление, бар |
1…7 бар |
Рабочая среда |
подготовленный сжатый воздух |
Температура окружающей среды, ° С |
-20...+80° C |
ВНИМАНИЕ!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.
РЕКОМЕНДАЦИИ:
- регулярно контролировать уровень и своевременность сброса жидкости в фильтре
- своевременно прочищать или заменять фильтрующий элемент
- если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня
Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.
Таблица теоретических усилий
диаметр
цилиндра
(внутренний)
|
теоретическое усилие, Н
при рабочем давлении, бар |
4 |
5 |
6 |
7 |
16 |
79 |
99 |
119 |
139 |
20 |
125 |
156 |
187 |
218 |
25 |
195 |
244 |
293 |
342 |
32 |
322 |
403 |
483 |
564 |
