 ОВЕН MВ110, МУ110 и МК110 – хорошо зарекомендовавшая себя линейка модулей ввода/вывода с интерфейсом RS-485, включающая в себя модули дискретного и аналогового ввода и вывода, а также специализированные решения для измерения параметров электрической сети и сигналов с тензометрических датчиков.
Модули объединяются в сеть с помощью двухпроводной линии связи и подключаются к ведущему устройству (Master). В роли мастера могут выступать программируемые логические контроллеры, ПК с установленной SCADA-системой или панели оператора.
Коммуникационные возможности
- Интерфейс:RS-485,
- Поддерживаемые протоколы:Modbus RTU,Modbus ASCII, ОВЕН, DCON
- Максимальное количество модулей на одной линии: до 32 шт. (может быть увеличено с помощью повторителей интерфейса, например, ОВЕН АС5)
- Максимальная длина линии связи: 1200 м
- Скорость обмена по RS-485: 2400…115200 бит/с
Применение модулей ввода-вывода ОВЕН Mx110:
 |
 |
| Увеличение числа входов/выходов любых модификаций ОВЕН ПЛК, СПК, СП и приема/передачи данных через GSM или радиомодемы |
Удаленный ввод/вывод сигналов при подключении к SCADA-системам и другому ПО |
 |
 |
| Для работы с любым оборудованием, поддерживающим интерфейс RS-485 и протоколы обмена Modbus-RTU/ASCII, DCON, ОВЕН |
Контроль работы приборов и управление ими в облачном сервисе OwenCloud. Автоматическое оповещение о настраиваемых аварийных событиях по электронной почте и push-уведомления в мобильном приложении |
Особенности модулей ввода-вывода ОВЕН Mx110:
- Готовые примеры схем подключения, условных графических обозначений по ЕСКД и СПДС, 3D-модели и габаритные чертежи.
- Съемные клеммники с невыпадающими винтами.
- Универсальное питание (=24 В или ~230 В)*.
- Автоматическое определение протокола*.
- Обновление встроенного программного обеспечения по RS-485.
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210).
*Не для всех модификаций
Состав линейки ОВЕН Mx110:
|
Модификация
|
Основные характеристики
входов/выходов
|
Дискретный
|
Аналоговый
|
|
вход
|
выход
|
вход
|
выход
|
|
Аналоговый ввод (AI)
|
|
MВ110-224.2A
|
Универсальные входы: термосопротивления, термопары, 0(4)...20 мА, 0...1 В, 0...5000 Ом
|
|
|
2
|
|
|
MВ110-224.8А
|
Универсальные входы: термосопротивления, термопары, 0(4)...20 мА, 0...1 В, 0...(900)2000 Ом
|
|
|
8
|
|
|
MВ110-224.2АС
|
Быстрые входы: 0(4)...20 мА, 0...5 мА 0...10 В
частота измерений до 200 Гц
|
|
|
2
|
|
|
MВ110-24/220.8АС
|
Быстрые входы: 0(4)...20 мА, 0...5 мА 0...10 В
частота измерений до 200 Гц
|
|
|
8
|
|
|
Дискретный ввод (DI)
|
|
MB110-224.16Д
|
Датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 1 кГц
|
16
|
|
|
|
|
MВ110-224.16ДН
|
Контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц
|
16
|
|
|
|
|
МВ110-24/220.32ДН
|
Контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц
|
32
|
|
|
|
|
MВ110-224.8ДФ
|
Дискретные входы для сигналов ~230 В и =230 В
|
8
|
|
|
|
|
Комбинированный дискретный ввод/вывод (DI/DO)
|
|
MК110-224.8Д.4Р
|
Входы: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 1 кГц
Выходы: э/м реле (4 А при ~250 В 50 Гц и cos φ>0,4)
|
8
|
4
|
|
|
|
MК110-220.4ДН.4Р
|
Входы: контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц
Выходы: э/м реле (4 А при ~250 В 50 Гц и cos φ>0,4)
|
4
|
4
|
|
|
|
MК110-224.8ДН.4Р
|
Входы: контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц
Выходы: э/м реле (4 А при ~250 В 50 Гц и cos φ>0,4)
|
8
|
4
|
|
|
|
MК110-220.4К.4Р
|
Входы: кондуктометрические датчики уровня
Выходы: э/м реле (5 А при ~250 В 50 Гц и cos φ>0,4)
|
4
|
4
|
|
|
|
Дискретный вывод (DO)
|
|
MУ110-224.8К
|
Транзисторная оптопара n-p-n типа (400 мА при =60 В)
|
|
8
|
|
|
|
MУ110-224.8Р
|
Э/м реле (4 А при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)
|
|
8
|
|
|
|
MУ110-224.16К
|
Транзисторная оптопара n-p-n типа (400 мА при =60 В)
|
|
16
|
|
|
|
MУ110-224.16Р
|
Э/м реле (3 А при ~250 В 50 Гц и cos φ>0,4)
|
|
16
|
|
|
|
МУ110-24/220.32Р
|
Э/м реле (3 А при ~250 В 50 Гц и cos φ>0,4)
|
|
32
|
|
|
|
Аналоговый вывод (AO)
|
|
MУ110-224.8И
|
Выходы: 4...20 мА
|
|
|
|
8
|
|
MУ110-224.6У
|
Выходы: 0...10 В
|
|
|
|
6
|
|
Измерение сигналов тензометрических датчиков
|
|
МВ110-224.1ТД
|
Сигналы от тензометрических датчиков мостового типа
|
|
|
1
|
|
|
МВ110-224.4ТД
|
Сигналы от тензометрических датчиков мостового типа
|
|
|
4
|
|
|
Измерение параметров электрической сети
|
|

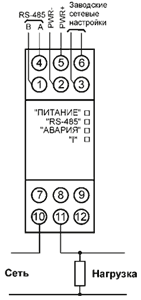

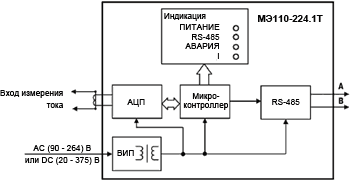

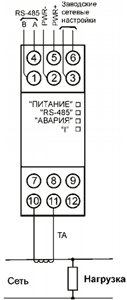

МЭ110-224.1Т
|
Однофазный амперметр
|
|
|
1
|
|
|
МЭ110-224.1Н
|
Однофазный вольтметр
|
|
|
1
|
|
|
МЭ110-224.1М
|
Однофазный мультиметр
|
|
|
1
|
|
|
МЭ110-220.3М
|
Трехфазный мультиметр
|
|
|
3
|
|
|
