Индуктивные бесконтактные выключатели KIPPRIBOR серии LK

Индуктивные бесконтактные выключатели серии LK имеют компактный пластиковый корпус для установки на плоскость. Датчики реагируют на появление металлического предмета в зоне их действия.

Индуктивные бесконтактные выключатели серии LK применяются для сигнализации конечного или промежуточного положения металлического объекта в автоматических линиях, станках и т.п. Датчики серии LK предназначены для установки в ограниченном пространстве, а также в случаях, когда установка датчиков в цилиндрическом корпусе невозможна либо затруднена.


Технические характеристики

|

Таблица выбора

|

Схема подключения

|

Структура условного обозначения

|

Пример применения и комплектность поставки

Технические характеристики прямоугольных индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LK:

Параметр Значение параметра
Ширина корпуса 8 мм Ширина корпуса 10 мм Ширина корпуса 18 мм
Напряжение питания 10…30 VDC 10…30 VDC
10…60 VDC
Номинальный ток нагрузки < 10 мА
Максимальный ток нагрузки ≤ 100 мА ≤ 200 мА
Ток утечки ≤ 0,01 мА
Падение напряжения ≤ 1,5 В
Защита от перегрузки да
Точка срабатывания защиты 120 мА 220 мА
Защита от переполюсовки да
Защита от короткого замыкания да
Гистерезис переключения ≤ 15 % Sr(1)
Точность повторения ≤ 1 % Sr(1)
Индикация срабатывания Светодиод
Материал корпуса Поликарбонат ABS пластик
Материал активной части Поликарбонат ABS пластик
Температура эксплуатации -25…+70 °C
Температурная погрешность ≤ 10 % Sr(1)
Степень защиты IP 67
Электрическое подключение Кабельный вывод, длина 2 м

(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.


Технические характеристики

|

Таблица выбора

|

Схема подключения

|

Структура условного обозначения

|

Пример применения и комплектность поставки

Таблица выбора прямоугольных индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LK:

Ширина корпуса 8 мм

Габаритный чертеж Напр. питания Схема подключения Коммута-
ционная функция
Номин. расс-ние сраб-ния Макс. частота сраб-ния Модификация

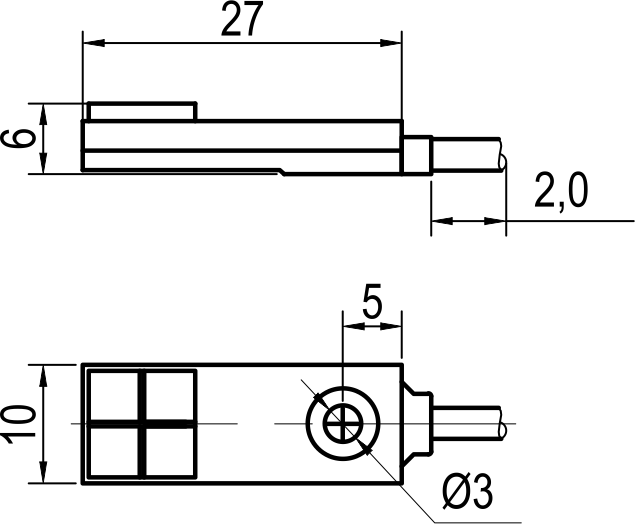

Габаритный чертеж ширина корпуса 8 мм 10…30 VDC NPN
трехпроводная
NO 2,5 мм 500 Гц LK08M-23.2,5N1.U1.K
NC LK08M-23.2,5N2.U1.K
PNP
трехпроводная
NO LK08M-23.2,5P1.U1.K
NC LK08M-23.2,5P2.U1.K
Габаритный чертеж ширина корпуса 8 мм NPN
трехпроводная
NO LKF08M-20.2,5N1.U1.K
NC LKF08M-20.2,5N2.U1.K
PNP
трехпроводная
NO LKF08M-20.2,5P1.U1.K
NC LKF08M-20.2,5P2.U1.K

Ширина корпуса 10 мм

Габаритный чертеж Напр. питания Схема подключения Коммута-
ционная функция
Номин. расс-ние сраб-ния Макс. частота сраб-ния Модификация
Габаритный чертеж ширина корпуса 10 мм 10…30 VDC NPN
трехпроводная
NO 2 мм 500 Гц LK10M-27.2N1.U1.K
NC LK10M-27.2N2.U1.K
PNP
трехпроводная
NO LK10M-27.2P1.U1.K
NC LK10M-27.2P2.U1.K
NPN
трехпроводная
NO 4 мм LK10M-27.4N1.U1.K
NC LK10M-27.4N2.U1.K
PNP
трехпроводная
NO LK10M-27.4P1.U1.K
NC LK10M-27.4P2.U1.K

Ширина корпуса 18 мм

Габаритный чертеж Напр. питания Схема подключения Коммута-
ционная функция
Номин. расс-ние сраб-ния Макс. частота сраб-ния Модификация
Габаритный чертеж ширина корпуса 18 мм 10…30 VDC NPN
трехпроводная
NO 4 мм 500 Гц LK18M-35.4N1.U1.K
NC LK18M-35.4N2.U1.K
PNP
трехпроводная
NO LK18M-35.4P1.U1.K
NC LK18M-35.4P2.U1.K
NPN
четырехпроводная
NO+NC LK18M-35.4N4.U1.K
PNP
четырехпроводная
NO+NC LK18M-35.4P4.U1.K
10…60 VDC двухпроводная NO LK18M-35.4D1.U4.K
NC LK18M-35.4D2.U4.K
10…30 VDC NPN
трехпроводная
NO 12 мм LK18M-35.12N1.U1.K
NC LK18M-35.12N2.U1.K
PNP
трехпроводная
NO LK18M-35.12P1.U1.K
NC LK18M-35.12P2.U1.K
NPN
четырехпроводная
NO+NC LK18M-35.12N4.U1.K
PNP
четырехпроводная
NO+NC LK18M-35.12P4.U1.K
10…60 VDC двухпроводная NO LK18M-35.12D1.U4.K
NC LK18M-35.12D2.U4.K




Технические характеристики

|

Таблица выбора

|

Схема подключения

|

Структура условного обозначения

|

Пример применения и комплектность поставки

Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LK:

Трехпроводные, NPN, NO (LK/LKF•M-•.•N1.U•.K) Трехпроводные, PNP, NO (LK/LKF•M -•.•P1.U•.K)
Трехпроводные, NPN, NO (LK/LKF•M-•.•N1.U•.K) Трехпроводные, PNP, NO (LK/LKF•M -•.•P1.U•.K)
Трехпроводные, NPN, NC (LK•M -•.•N2.U1.K) Трехпроводные, PNP, NC (LK•M -•.•P2.U1.K)
Трехпроводные, NPN, NC (LK•M -•.•N2.U1.K) Трехпроводные, PNP, NC (LK•M -•.•P2.U1.K)
Четырехпроводные, NPN, NO+NC LK/LKF•M-•.•N4.U1.K Четырехпроводные, PNP, NO+NC LK/LKF•M-•.•P4.U1.K
Четырехпроводные, NPN, NO+NC LK/LKF•M-•.•N4.U1.K Четырехпроводные, PNP, NO+NC LK/LKF•M-•.•P4.U1.K
Двухпроводные, NO LK/LKF•M-•.•D1.U4.K Двухпроводные, NC LK/LKF•M-•.•D2.U4.K
Двухпроводные, NO (LK18M-35.4D1.U4.K) Двухпроводные, NC (LK18M-35.4D2.U4.K)




Технические характеристики

|

Таблица выбора

|

Схема подключения

|

Структура условного обозначения

|

Пример применения и комплектность поставки

Структура условного обозначения при заказе индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LK:

Структура условного обозначения при заказе

Например: LK18M-35.4N1.U1.K

Вы заказали: Индуктивный датчик с расположением чувствительной части с торца, с прямоугольным корпусом шириной 18 мм, с номинальным расстоянием срабатывания 4 мм; схемой подключения – трехпроводной NPN, коммутационной функцией – NO; напряжением питания 10...30 VDC; кабельным выводом 2 м.




Технические характеристики

|

Таблица выбора

|

Схема подключения

|

Структура условного обозначения

|

Пример применения и комплектность поставки

Пример применения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LK (Контроль натяжения пленки в упаковочном станке):

Контроль натяжения пленки в упаковочном станке



Комплектность поставки

В комплект входит датчик с кабелем присоединения (для LKF 1,5 м, для остальных 2 м)

Упаковка


Варианты упаковки
  • пакет (1 шт.)
Масса одного датчика LK08 (ширина корпуса 8 мм) – – не более 12 г
LK/LKF11 (ширина корпуса 11 мм) – не более 20 г
LK18 (ширина корпуса 18 мм) – не более 58 г
