Индуктивные бесконтактные датчики серии LK40 реагируют на появление металлического предмета в зоне их действия. Поворотная детектирующая часть датчика позволяет изменить положение чувствительной зоны с фронтальной части датчика на верхнюю. А особая конструкция самого датчика и его кронштейна позволяют изменять положение датчика и чувствительной зоны вокруг продольной оси датчика с шагом 15° (в положении детектирующей части «вверх)» без применения инструментов.

Индуктивные бесконтактные выключатели серии LK40 применяются для сигнализации конечного или промежуточного положения металлического объекта в автоматических линиях, станках и т.п.

Преимущества датчиков KIPPRIBOR серии LK40:

Возможность регулировки положения детектирующей части датчика.
В конструкции датчиков используются детали из PBT (полибутилентерефталат) пластика, обладающего высокой прочностью, твердостью и имеющего хорошие диэлектрические и антифрикционные свойства
Степень защиты IP67.

Технические характеристики индуктивных датчиков KIPPRIBOR серии LK40

Параметр	Значение
Ширина корпуса	40 мм
Напряжение питания	10…30 VDC 10…60 VDC
Номинальный ток нагрузки	≤ 200 мА
Минимальный ток нагрузки	≤ 10 мА
Ток утечки	≤ 0,01 мА
Падение напряжения	≤ 1,5 VDC
Защита от перегрузки	да
Точка срабатывания защиты	220 мА
Защита от переполюсовки	да
Защита от короткого замыкания	да
Гистерезис переключения	≤ 15 % Sr*
Точность повторения	≤ 1 % Sr
Индикация срабатывания	LED-индикация
Материал корпуса	PBT пластик
Материал активной части	PBT пластик
Температура эксплуатации	-25…+70 °C
Температурная погрешность	≤ 10 % Sr
Степень защиты	IP 67
Электрическое подключение	разъем М12 (male)

Таблица выбора индуктивных бесконтактных датчиков LK40 с разъемом М12 (male)

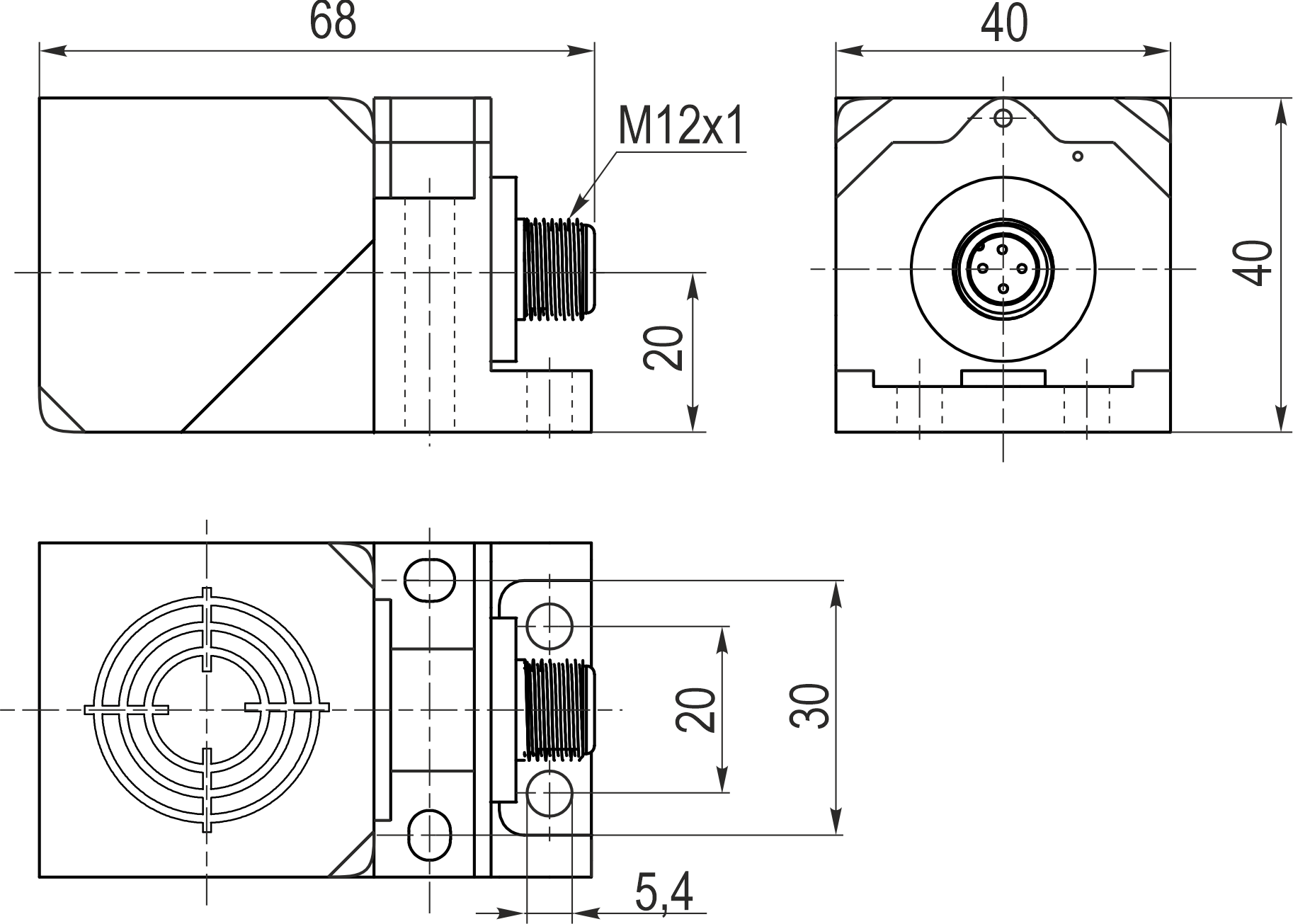

Габаритный чертеж	Номинальное расстояние срабатывания	Схема подключения	Коммутационная функция	Напряжение питания	Максимальная частота срабатывания	Модификация
	20 мм	NPN трехпроводная	NO	10…30 VDC	500 Гц	LK40M-68.20N1.U1.E
		NPN трехпроводная	NC			LK40M-68.20N2.U1.E
		NPN четырехпроводная	NO+NC			LK40M-68.20N4.U1.E
		PNP трехпроводная	NO			LK40M-68.20P1.U1.E
		PNP трехпроводная	NC			LK40M-68.20P2.U1.E
		PNP четырехпроводная	NO+NC			LK40M-68.20P4.U1.E
		двухпроводная	NO	10…60 VDC		LK40M-68.20D1.U4.E
		двухпроводная	NC	10…60 VDC		LK40M-68.20D2.U4.E
	40 мм	NPN трехпроводная	NO	10…30 VDC	100 Гц	LK40M-68.40N1.U1.E
		NPN трехпроводная	NC			LK40M-68.40N2.U1.E
		PNP трехпроводная	NO			LK40M-68.40P1.U1.E
		PNP трехпроводная	NC			LK40M-68.40P2.U1.E
		NPN четырехпроводная	NO+NC			LK40M-68.40N4.U1.E
		PNP четырехпроводная	NO+NC			LK40M-68.40P4.U1.E
		двухпроводная	NO	10…60 VDC		LK40M-68.40D1.U4.E
		двухпроводная	NC	10…60 VDC		LK40M-68.40D2.U4.E

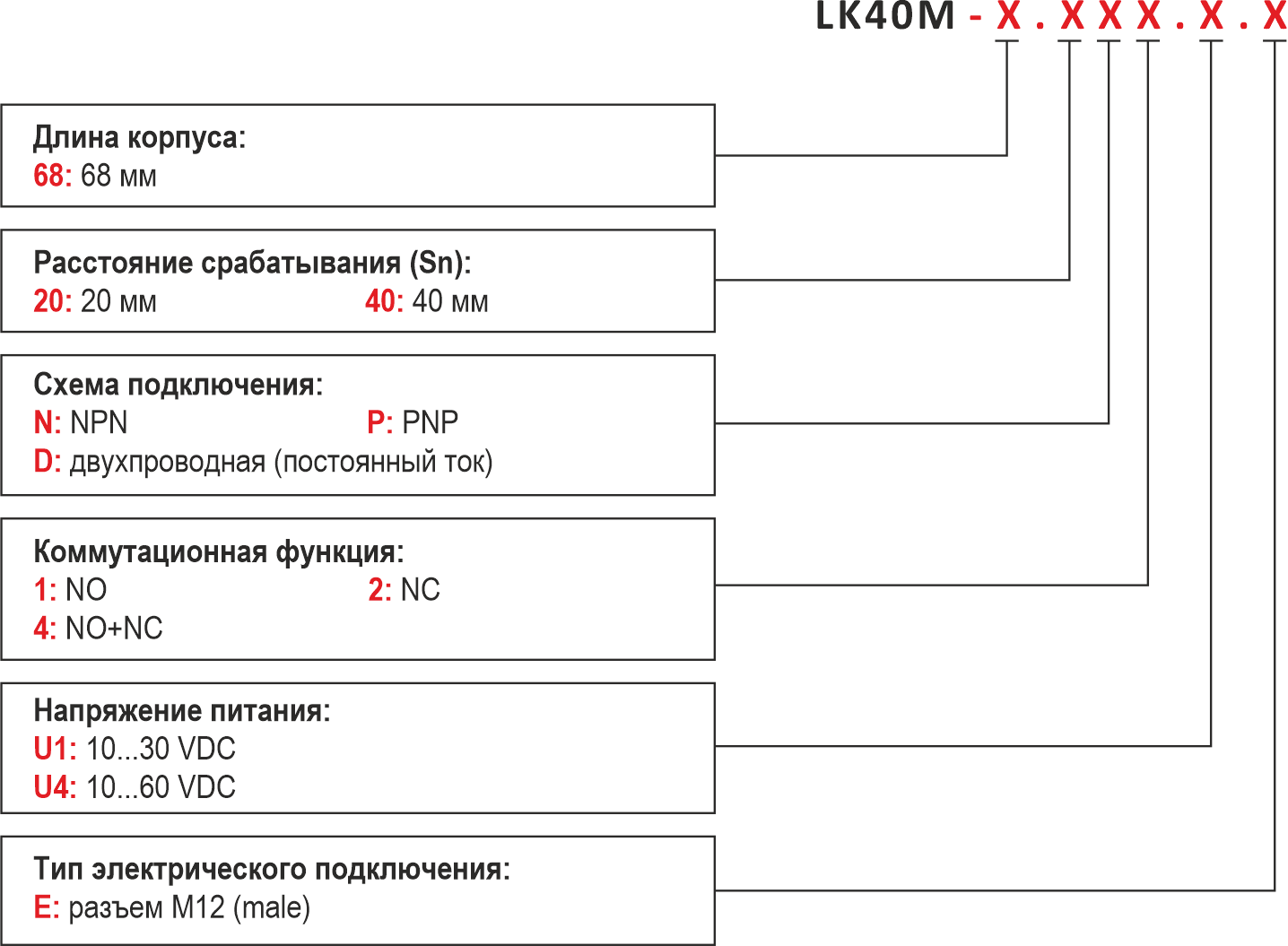

Структура условного обозначения датчиков серии LK40

Например, LK40M-68.20P2.U1.E

Вы заказали бесконтактный датчик KIPPRIBOR серии LK40 с номинальным расстоянием срабатывания 20 мм, схемой подключения – трехпроводной PNP, коммутационной функцией – NС и напряжением питания 10...30 VDC
