Твердотельные реле серий HT-xx44.ZD3 [M01] и HT-xx44.ZA2 [M01] – трехфазные выключатели нагрузки, применяемые для коммутации максимальных токов до 40 А в нагрузке резистивного типа.
Особенности коммутации нагрузки для твердотельных реле серий HT-xx44.ZD3 [M01] и HT-xx44.ZA2 [M01]
- Максимальный коммутируемый ток 40 А.
- Коммутация токов до 30 А при работе с резистивной нагрузкой.
- Управляющий сигнал – 3…32 VDC для HT-xx44.ZD3 [M01], 90…250 VAC для HT-xx44.ZA2 [M01].
- Диапазон коммутируемого напряжения от 40 до 440 VAC.
- Коммутация трехфазной нагрузки. Допускается коммутировать несколько групп однофазных цепей.
- Силовой ключ установлен в каждой фазе ТТР, что обеспечивает полноценную коммутацию по всем трем фазам.
- Схема контроля перехода питающего напряжения через ноль обеспечивает коммутацию реле с минимальными коммутационными помехами.
ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения...>>
Конструктивные особенности твердотельных реле серий HT-xx44.ZD3 [M01] и HT-xx44.ZA2 [M01]
- Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
- Гальваническая развязка входной и выходной цепи.
- Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
- Интегрированная RC-цепь защищает выход ТТР от импульсных помех.
- Реле выполнено в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства даже при возникновении аварийных ситуаций.
Технические характеристики
Технические характеристики реле серий HT-xx44.ZD3 [M01] и HT-xx44.ZA2 [M01]
Характеристики входных цепей ТТР серий HT-xx44.ZD3 [M01]/HT-xx44.ZA2 [M01]
| Параметр |
Значение |
| Модель ТТР |
HT-xx44.ZD3 [M01] |
HT-xx44.ZA2 [M01] |
| Тип управляющего сигнала |
Дискретный сигнал напряжения |
| Диапазон напряжения управляющего сигнала |
3…32 VDC |
90…250 VAC |
| Напряжение гарантированного включения |
≥ 3 VDC |
≥ 90VAC |
| Напряжение гарантированного выключения |
≤ 1 VDC |
≤ 10 VAC |
| Ток потребления цепи управления |
≤ 30 мА |
≤ 29 мА |
| Время включения |
≤ 10 мс f=50 Гц |
| Время выключения |
≤ 10 мс f=50 Гц |
≤ 40 мс |
| Максимальная частота переключения |
≤ 50 Гц при f=50 Гц |
≤ 20 Гц при f=50 Гц |
Характеристики выходной цепи ТТР серий HT-xx44.ZD3 [M01]/HT-xx44.ZA2 [M01]
| Параметр |
Значение |
| Номинальный ток ТТР |
10 А |
15 А |
25 А |
40 А |
| Тип выходных силовых элементов |
TRIAC |
| Тип коммутируемой сети |
Трехфазная/однофазная1. |
| Вид коммутируемого тока |
Переменный |
| Вид коммутации: |
С контролем перехода через «0» |
| Минимальный коммутируемый ток |
0,15 А |
| Максимальный коммутируемый ток |
10 A |
15 A |
25 A |
40 A |
| Ток утечки в закрытом состоянии |
≤ 8 мА |
| Скорость нарастания тока (di/dt) |
100 А/мкс |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) |
85 А |
115 А |
230 А |
400 А |
| Диапазон напряжения питания нагрузки |
44...440 VAC |
| Частота источника питания нагрузки |
47…63 Гц |
| Максимальное пиковое напряжение |
1000 VAC (10 класс) |
| Тепловое сопротивление переход – основание (Rthjc) |
1,1 °С/ Вт |
1,1 °С/ Вт |
0,8 °С/ Вт |
0,5 °С/ Вт |
| Максимальная температура p-n перехода (Tjmax) |
125°С |
| Мощность рассеивания (Dissipation) |
4,2 Вт*А |
| Падение напряжения в коммутируемой цепи во включенном состоянии |
≤ 1,6 V |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
200 В/мкс |
| I2t (< 10 мс) |
200 А2с |
200 А2с |
310 А2с |
1010 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
1 – три группы
Общие технические характеристики ТТР серий HT-xx44.ZD3 [M01]/HT-xx44.ZA2 [M01]
| Параметр |
Значение |
| Температура окружающей среды |
-30…+70 °С |
| Охлаждение |
Воздушное |
| Материал основания |
Медь никелированная |
| Индикация наличия управляющего сигнала |
Светодиодная |
| Тип монтажа |
Крепление винтами на поверхность |
| Масса |
≤ 430 г |
Модификации
Модификации и номинальные токи ТТР серий HT-xx44.ZD3 [M01]/HT-xx44.ZA2 [M01]
| Модификация ТТР |
Номинальный ток нагрузки |
| Серия HT-xx44.ZD3 [M01] |
| HT-1044.ZD3 [M01] |
10 А |
| HT-1544.ZD3 [M01] |
15 А |
| HT-2544.ZD3 [M01] |
25 А |
| HT-4044.ZD3 [M01] |
40 А |
| Серия HT-xx44.ZA2 [M01] |
| HT-1044.ZA2 [M01] |
10 А |
| HT-1544.ZA2 [M01] |
15 А |
| HT-2544.ZA2 [M01] |
25 А |
| HT-4044.ZA2 [M01] |
40 А |

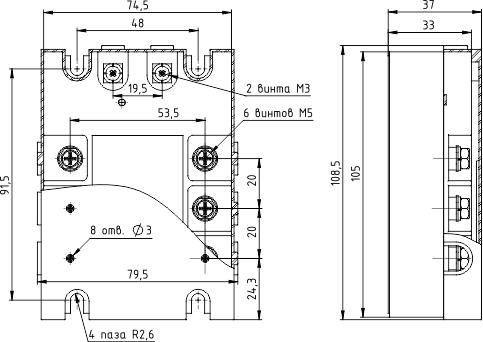

Габаритные и установочные размеры
Реле серии HT-хх44.ZD3 [M01], HT-хх44.ZA2 [M01]
Схемы подключения

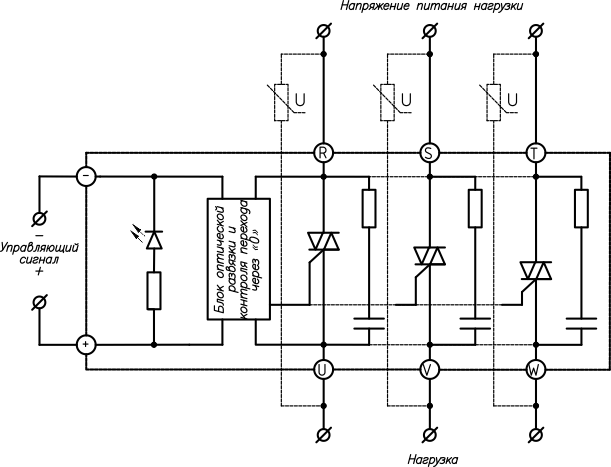

Реле серии HT-хх44.ZD3 [M01]

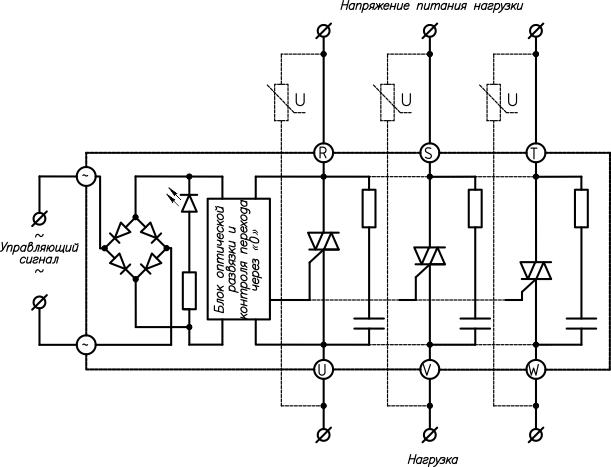

Реле серии HT-хх44.ZA2 [M01]

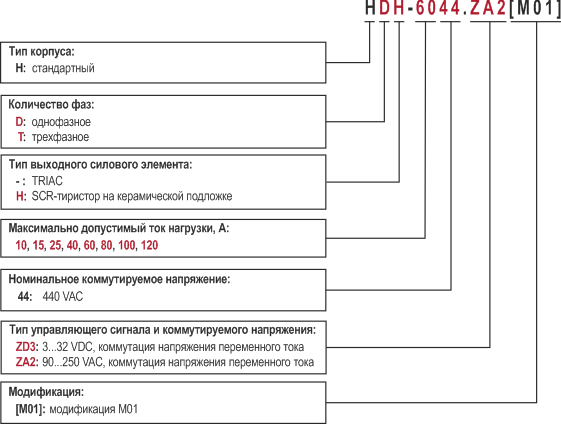

Структура условного обозначения
Обозначение при заказе ТТР серий HT-xx44.ZD3 [M01]/HT-xx44.ZA2 [M01]
Например: HT-2544.ZA2 [M01]
Вы заказали: твердотельное реле в стандартном корпусе, трехфазное, тип выходных ключей – TRIAC, максимальный ток нагрузки 25 А, номинальное коммутируемое напряжение 440 VAC, управляющий сигнал – напряжение 90…250 VAC, коммутация напряжения переменного тока, модификация [M01].
