ТТР (выключатели нагрузки) в стандартном корпусе нового образца для коммутации нагрузки резистивного или индуктивного типа, а также для усиления сигнала при подключении нагрузки к приборам, имеющим выход малой мощности.

Особенности коммутации нагрузки для твердотельных реле серии HD-xx25.DD3 [M02]

Максимальный коммутируемый ток 40 А.
Управляющий сигнал – постоянное напряжение 5…32 VDC.
Диапазон коммутируемого напряжения от 12 до 250 VDC.

ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения...>>

Конструктивные особенности твердотельных реле серий HD-xx25.DD3 [M02]

Обновленный дизайн корпуса ТТР с устойчивой к истиранию маркировкой.
Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.
Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью ТТР.
Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.

Реле и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций.

Технические характеристики Модификации Габаритные размеры Схемы подключения Структура условного обозначения

Технические характеристики

Параметр	Значение
Модель ТТР	HD-xx25.DD3 [M02]
Тип управляющего сигнала	Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала	5…32 VDC
Напряжение гарантированного включения	≥ 5 VDC
Напряжение гарантированного выключения	≤ 1 VDC
Ток потребления цепи управления	≤ 38 мА (±0,5 мА)
Время включения	≤ 5 мс
Время выключения	≤ 5 мс
Максимальная частота переключения	≤ 100 Гц

Характеристики выходной цепи ТТР серий HD-xx25.DD3 [M02]

Параметр	Значение
Номинальный ток ТТР	10 А	25 А	40 А
Тип выходных силовых элементов	Транзисторы
Тип коммутируемой сети	Однофазная
Вид коммутируемого тока	Постоянный
Минимальный коммутируемый ток	0,002 А
Максимальный коммутируемый ток	10 A	25 A	40 A
Ток утечки в закрытом состоянии	≤ 1,2 мА
Скорость нарастания тока (di/dt)	100 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	90 А	250 А	380 А
Диапазон напряжения питания нагрузки	12...250 VDC
Максимальное пиковое напряжение	400 VDC (4 класс)
Тепловое сопротивление переход – основание (Rthjc)	2,21 °С/ Вт	1,48 °С/ Вт	1,26 °С/ Вт
Максимальная температура p-n перехода (Tjmax)	150°С
Мощность рассеивания (Dissipation)	1,18 Вт*А	1,14 Вт*А	1,12 Вт*А
Падение напряжения в коммутируемой цепи во включенном состоянии	≤ 1,2 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	1000 В/мкс
Сопротивление во включенном состоянии	70 мОм	50 мОм	40 мОм
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

Общие технические характеристики ТТР серий HD-xx25.DD3 [M02]

Параметр	Значение
Температура окружающей среды	-30…+70 °С
Охлаждение	Воздушное
Материал основания	Медь никелированная
Индикация наличия управляющего сигнала	Светодиодная
Тип монтажа	Крепление винтами на поверхность
Масса	≤ 150 г

Технические характеристики МодификацииГабаритные размеры Схемы подключения Структура условного обозначения

Модификации

Модификация ТТР	Номинальный ток нагрузки
Серия HD-xx25.DD3 [M02]
HD-1025.DD3 [M02]	10 A
HD-2525.DD3 [M02]	25 A
HD-4025.DD3 [M02]	40 A

Технические характеристики МодификацииГабаритные размерыСхемы подключения Структура условного обозначения

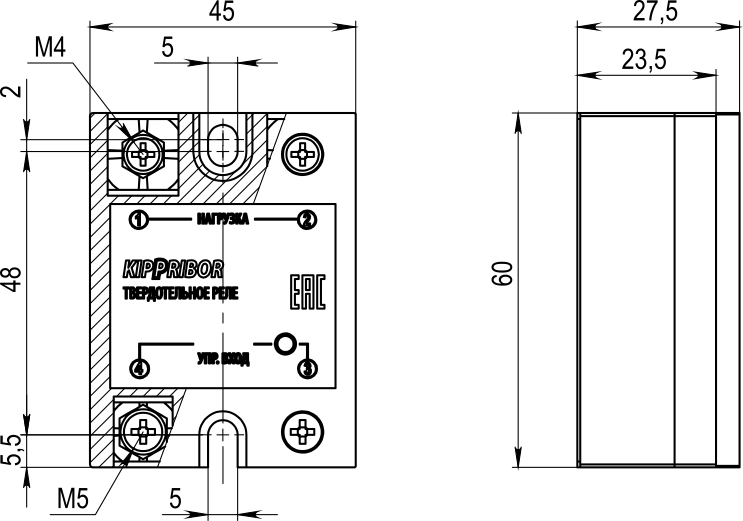

Габаритные размеры

Технические характеристики Модификации Габаритные размерыСхемы подключенияСтруктура условного обозначения

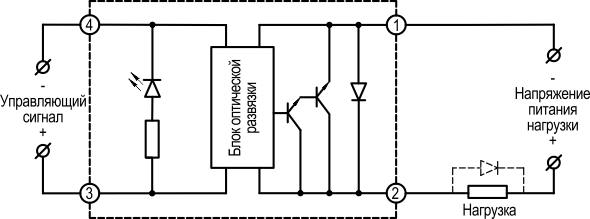

Схемы подключения

Реле серии HD-xx25.DD3 [M02]

Технические характеристики Модификации Габаритные размеры Схемы подключенияСтруктура условного обозначения

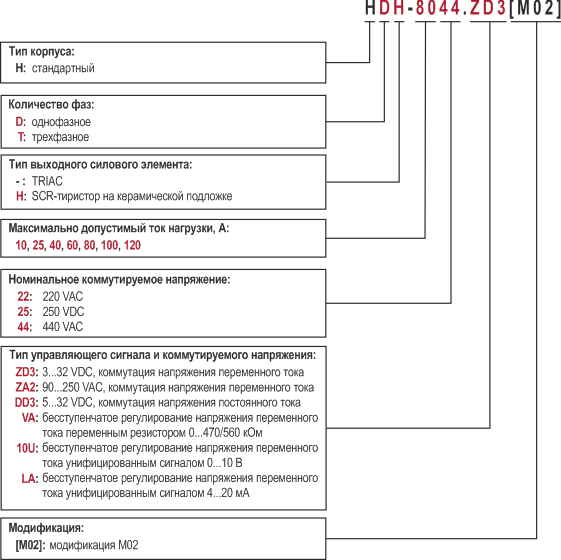

Структура условного обозначения

Например: HD-4025.DD3 [M02]

Вы заказали: твердотельное реле в стандартном корпусе, однофазное, тип выходного ключа – MOSFET, максимальный ток нагрузки 40 А, номинальное коммутируемое напряжение 250 VDC, управляющий сигнал – напряжение 5…32 VDC, коммутация напряжения постоянного тока, модификация [M02].

Перейти в раздел "Справочная информация для выбора твердотельного реле " Подробнее...>>
