Серии KIPPRIBOR HDH-xx44.ZD3 [M01] и HDH-xx44.ZA2 [M01]. ТТР (выключатели нагрузки) в стандартном корпусе для коммутации мощной нагрузки

Серии KIPPRIBOR HDH-xx44.ZD3 [M01] и HDH-xx44.ZA2 [M01]. ТТР (выключатели нагрузки) в стандартном корпусе для коммутации мощной нагрузки

Твердотельные реле (выключатели нагрузки) серий HDH-xx44.ZD3 [M01] и HDH-xx44.ZA2 [M01] предназначены для коммутации мощной нагрузки. Обеспечивают уверенную коммутацию максимальных токов до 120 А в нагрузках резистивного и индуктивного типа.

Особенности коммутации нагрузки для твердотельных реле серий HDH-xx44.ZD3 [M01] и HDH-xx44.ZA2 [M01]

  • Максимальный коммутируемый ток 120 А.
  • Коммутация токов до 90 А  при работе с резистивной нагрузкой/ до 12 А  при работе с индуктивной нагрузкой.
  • Максимальное пиковое напряжение 1200 VAC.
  • Управляющий сигнал – 3…32 VDC для HDH-xx44.ZD3 [M01], 90…250 VAC для HDH-xx44.ZA2 [M01].
  • Диапазон коммутируемого напряжения от 40 до 440 VAC.
  • Коммутация как однофазной, так и трехфазной нагрузки (требуется по одному ТТР на каждую фазу).
  • ТТР переключается при переходе напряжения нагрузки через ноль. Это позволяет свести к минимуму коммутационные помехи.

ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения...>>

Конструктивные особенности твердотельных реле серий HDH-xx44.ZD3 [M01] и HDH-xx44.ZA2 [M01]

  • Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
  • Гальваническая развязка входной и выходной цепи.
  • Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
  • Силовой ключ ТТР защищен от импульсных помех встроенной RC-цепью, что является особо актуальным при коммутации нагрузки, имеющей индуктивную составляющую.
  • Реле выполнено в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций.

Технические характеристики

Характеристики входных цепей ТТР серий HDH-xx44.ZD3 [M01]/HDH-xx44.ZA2 [M01]

Параметр Значение
Модель ТТР HDH-xx44.ZD3 [M01] HDH-xx44.ZA2 [M01]
Тип управляющего сигнала Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала 3…32 VDC 90…250 VAC
Напряжение гарантированного включения ≥ 3 VDC ≥ 90VAC
Напряжение гарантированного выключения ≤ 1 VDC ≤ 10 VAC
Ток потребления цепи управления ≤ 16 мА ≤ 29 мА
Время включения ≤ 10 мс f=50 Гц
Время выключения ≤ 10 мс f=50 Гц ≤ 40 мс
Максимальная частота переключения ≤ 50 Гц при f=50 Гц ≤ 20 Гц при f=50 Гц

  Характеристики выходной цепи ТТР серий HDH-xx44.ZD3 [M01]/HDH-xx44.ZA2 [M01]

Параметр Значение
Номинальный ток ТТР 60 А 80 А 100 А 120 А
Тип выходных силовых элементов SCR-тиристор
Тип коммутируемой сети Однофазная/трехфазная1.
Вид коммутируемого тока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,15 А
Максимальный коммутируемый ток 60 A 80 A 100 A 120 A
Ток утечки в закрытом состоянии ≤ 8 мА
Скорость нарастания тока (di/dt) 150 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 600 А 1000 А 1200 А 1500 А
Диапазон напряжения питания нагрузки 44...440 VAC
Частота источника питания нагрузки 47…63 Гц
Максимальное пиковое напряжение 1200 VAC (12 класс)
Тепловое сопротивление переход – основание (Rthjc) 0,4 °С/ Вт 0,3 °С/ Вт 0,3 °С/ Вт 0,3 °С/ Вт
Максимальная температура p-n перехода (Tjmax) 125°С
Мощность рассеивания (Dissipation) 1,65 Вт*А 1,60 Вт*А 1,60 Вт*А 1,60 Вт*А
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 2110 А2с 3610 А2с 5000 А2с 8450 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)

1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник».

Общие технические характеристики ТТР серий HDH-xx44.ZD3 [M01]/HDH-xx44.ZA2 [M01]

Параметр Значение
Температура окружающей среды -30…+70 °С
Охлаждение Воздушное
Материал основания Медь никелированная
Индикация наличия управляющего сигнала Светодиодная
Тип монтажа Крепление винтами на поверхность
Масса ≤ 145 г

Модификации и номинальные токи

Модификация ТТР Номинальный ток нагрузки
Серия HDH-xx44.ZD3 [M01]
HDH-6044.ZD3 [M01] 60 А
HDH-8044.ZD3 [M01] 80 А
HDH-10044.ZD3 [M01] 100 А
HDH-12044.ZD3 [M01] 120 А
Серия HDH-xx44.ZA2 [M01]
HDH-6044.ZA2 [M01] 60 А
HDH-8044.ZA2 [M01] 80 А
HDH-10044.ZA2 [M01] 100 А
HDH-12044.ZA2 [M01] 120 А

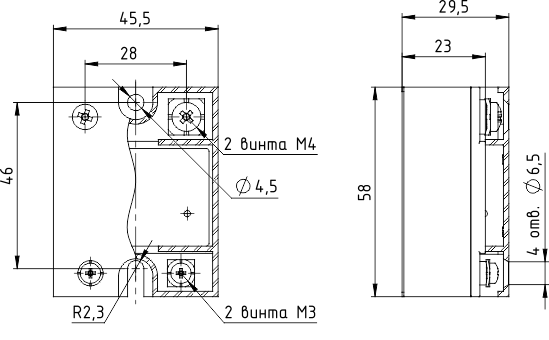

Габаритные и установочные размеры

Реле серии HDH-хх44.ZD3 [M01]/HDH-хх44.ZA2 [M01]

Схемы подключения

Схемы подключения ТТР серий HDH-xx44.ZD3 [M01]/HDH-xx44.ZA2 [M01]

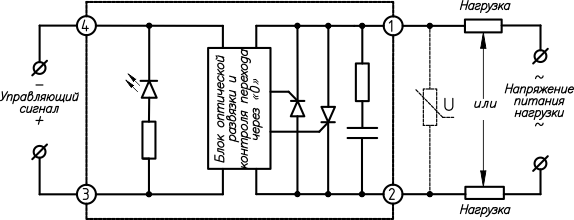

Реле серии HDH-хх44.ZD3 [M01]

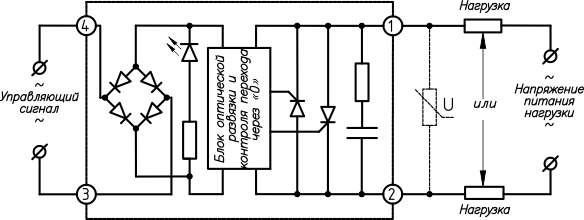

Реле серии HDH-хх44.ZA2 [M01]

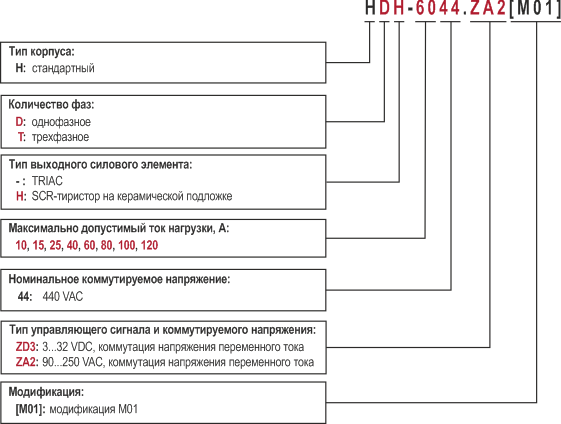

Структура условного обозначения

Обозначение при заказе ТТР серий HDH-xx44.ZD3 [M01]/HDH-xx44.ZA2 [M01]

Например: HDH-6044.ZD3 [M01]

Вы заказали: твердотельное реле в стандартном корпусе для коммутации мощной нагрузки, однофазное, тип выходного ключа – SCR, максимальный ток нагрузки 60 А, номинальное коммутируемое напряжение 440 VAC, управляющий сигнал – напряжение 3…32 VDC, коммутация напряжения переменного тока, модификация [M01].



Перейти в раздел " Справочная информация для выбора твердотельного реле " Подробнее...>>
