Трехфазные общепромышленные твердотельные реле KIPPRIBOR этих серий предназначены для коммутации трехфазной либо трех однофазных цепей питания резистивной нагрузки. Обеспечивают одновременную коммутацию по каждой из 3-х фаз.
В трехфазной сети с любой схемой включения*.
* Другие известные в России ТТР имеют всего две коммутируемых фазы, а третья фаза, как правило, зашунтирована перемычкой. Такие реле не позволяют коммутировать однофазную нагрузку либо трехфазную по схеме «Звезда с нейтралью».
|
|
Технические характеристики ТТР серий HT-хх44.ZD3 и HT-хх44.ZA2:
|
Характеристика
|
Серия HT-хх44.ZD3
|
Серия HT-хх44.ZA2
|
|
Вид коммутируемого тока
|
переменный ток
|
|
Тип коммутируемой сети
|
- однофазная (три группы)

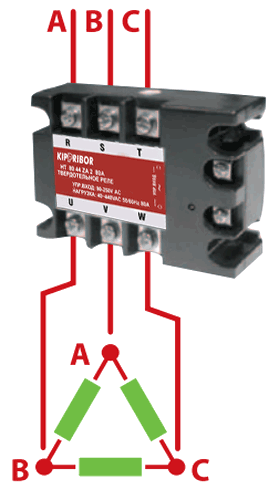

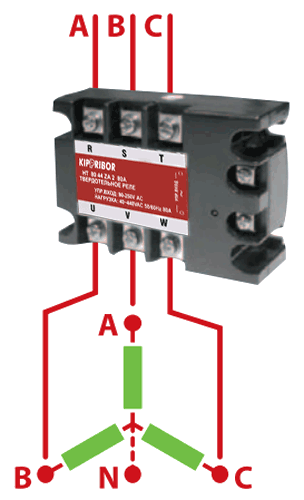

- трехфазная по схеме«звезда», «звезда с нейтралью», «треугольник»
|
|
Тип коммутируемой нагрузки
|
Резистивная (до 90 А)
|
Резистивная (до 60 А)
|
|
Коммутируемое напряжение
|
40...440 VAC
|
|
Управляющий сигнал
|
напряжение 3...32 VDC
|
напряжение 90…250 VAC
|
|
Входное сопротивление
|
900 Ом
|
|
Пороги вкл / выкл управляющего сигнала
|
|
|
- Порог включения
- Порог отключения
|
|
|
|
Тип выходных силовых элементов
|
- HT-1044.ZD3, HT-2544.ZD3, HT-4044.ZD3 – симисторы (TRIAC)
- HT-6044.ZD3, HT-8044.ZD3 – тиристоры,
- HT-10044.ZD3, HT-12044.ZD3 – тиристоры SCR-типа на керамической подложке
|
- HT-1044.ZA2, HT-2544ZA2, HT-4044.ZA2 –симисторы (TRIAC)
- HT-6044.ZA2,HT-044.ZA2 – тиристоры
|
|
Вид коммутации
|
коммутация при переходе через 0
|
|
Максимальное пиковое напряжение
|
9 класс (900 VAC)
|
|
Потребляемый ток в цепи управления
|
6…35 мА
|
5…35 мА
|
|
Падение напряжения на реле в коммутируемой цепи
|
≤ 1,6 VAC (по каждой фазе)
|
|
Ток утечки в коммутируемой цепи
|
≤ 10 мА (по каждой фазе)
|
|
Время переключения реле
|
≤ 10 мс (при частоте 50 Гц)
|
|
Максимальная частота коммутации
|
50 Гц
|
|
Сопротивление изоляции
|
500 МОм (при 500 VDC)
|
|
Электрическая прочность изоляции
|
Соответствует стандартам UL1577 (2500 V в течение одной минуты)
|
Модификации ТТР серий HT-хх44.ZD3 и HT-хх44.ZA2. рекомендуемые токи нагрузки:
|
Модификация ТТР
|
Рекомендуемые токи нагрузки
|
Максимально допустимый ток нагрузки
|
|
резистивная нагрузка
|
|
HT-xx44.ZD3
|
|
HT-1044.ZD3
|
8 А
|
10 А
|
|
HT-2544.ZD3
|
19 А
|
25 А
|
|
HT-4044.ZD3
|
30 А
|
40 А
|
|
HT-6044.ZD3
|
45 А
|
60 А
|
|
HT-8044.ZD3
|
60 А
|
80 А
|
|
HT-10044.ZD3
|
75 А
|
100 А
|
|
HT-12044.ZD3
|
90 А
|
120 А
|
|
HT-xx44.ZA2
|
|
HT-1044.ZА2
|
8 А
|
10 А
|
|
HT-2544.ZA2
|
19 А
|
25 А
|
|
HT-4044.ZA2
|
30 А
|
40 А
|
|
HT-6044.ZA2
|
45 А
|
60 А
|
|
HT-8044.ZA2
|
60 А
|
80 А
|
Особенности коммутации нагрузки для ТТР серии HT-хх44.ZD3 и HT-хх44.ZA2:
|
ТТР серии HT-xx44.ZD3
|
ТТР серии HT-хх44.ZA2
|
|
|
|
|
Диапазон управляющего сигнала
3…32 VDC для HT-xx44.ZD3
90…250 VAC для HT-xx44.ZA2
|
|
Переключение в «нуле» Минимизирует коммутационные помехи
|
|
|
|
Коммутация резистивной нагрузки:
до 90 А для HT-хх44.ZD3
до 60 А для HT-хх44.ZA2
|
|
Широкий диапазон коммутируемого напряжения
|
|
Высокое максимальное пиковое напряжение
|
ВАЖНО! Для коммутации нагрузки свыше 90 А рекомендуется использовать мощные ТТР серий BDH-xx44.ZD3 и SBDH-xx44.ZD3 (по одному для каждой из 3-х фаз), они имеют корпус промышленного исполнения и удобный клеммник для присоединения проводов большого сечения.
Конструктивные особенности ТТР серий HT-хх44.ZD3 и HT-хх44.ZA2:
Надежная работа ТТР этих серий в заданном диапазоне токов коммутации обеспечивается следующими техническими решениями:
|
|
медное основание обеспечивает максимально эффективный отвод тепла от выходного силового элемента.
|
|
|
применение различных типов выходных силовых элементов (в зависимости от модификации) гарантирует высокую надежность ТТР при сохранении лучшего соотношения цена / качество.
|
|
|
встроенная шунтирующая выход RC-цепочка повышает надежность работы ТТР в условиях действия импульсных помех.
|
|
|
встроенная термозащита – термовыключатель предотвращает нагрев реле выше 80 °С, тем самым исключая выход реле из строя от перегрева.
|

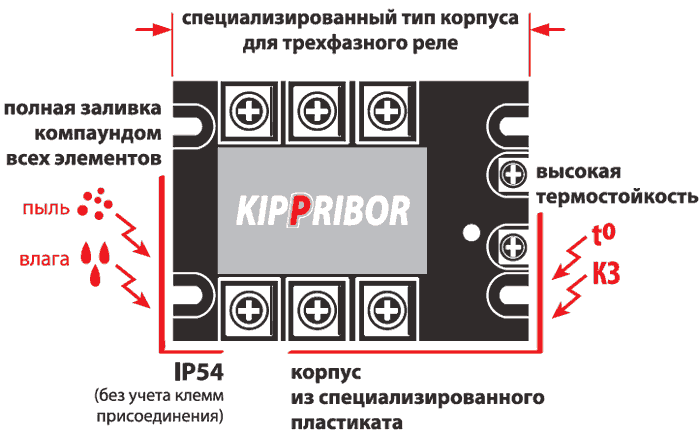

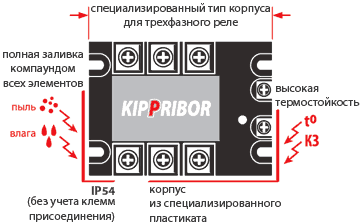

Корпусные особенности и рекомендации по монтажу ТТР серий HT-хх44.ZD3 и HT-хх44.ZA2:
|
|
|
Габаритные размеры и масса
|
106 × 75 × 31,5 мм; ≤ 540 г
|
|
Материал основания
|
медь, гальванизированная никелем
|
|
Индикация
|
светодиод для контроля наличия входного сигнала
|
|
Тип монтажа
|
крепление винтами на плоскость на радиатор с вентилятором
|
|
Рекомендации по схеме включения
|
при управлении индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки каждой из фаз (см. схему включения)
|
|

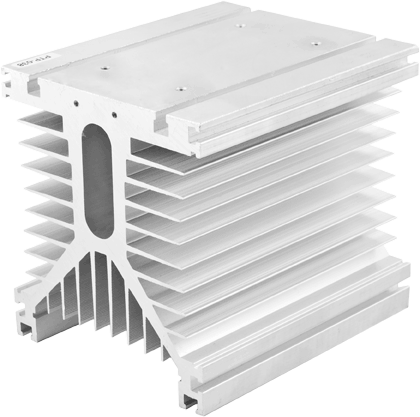

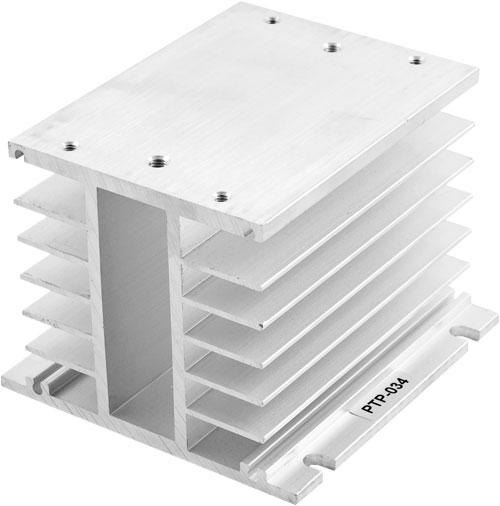

Рекомендуемые радиаторы охлаждения ТТР серии HT-хх44.ZD3 и HT-хх44.ZA2:
|
Модификация ТТР
|
Максимально допустимый ток нагрузки на каждое ТТР по каждой фазе
|
Количество ТТР, монтируемых на радиатор
|
Рекомендуемая модель радиатора
|
|
HT-1044.ZD3
HT-2544.ZD3
HT-4044.ZD3
HT-1044.ZA2
HT-2544.ZA2
HT-4044.ZA2
|
30 А
|
1
|
РТР034
|
|
|
40 А
|
1
|

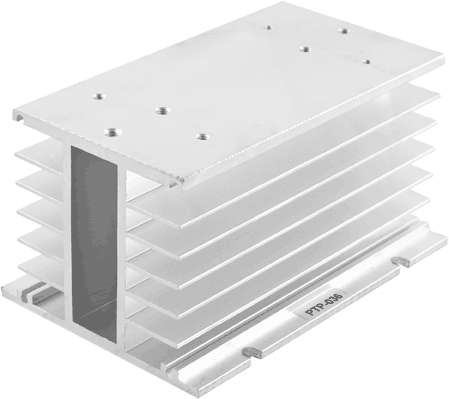

РТР036
|
|
|
HT-8044.ZD3
HT-10044.ZD3
HT-4044.ZА2
HT-6044.ZА2
HT-8044.ZА2
|
80 А
|
1
|

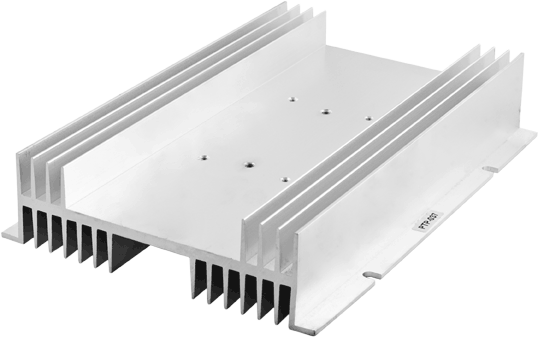

РТР037
|
|
|
HT-12044.ZD3
|
120 А*
|
1
|
РТР038
|
|
При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения.
Правила выбора и характеристики радиаторов смотрите здесь.
*при использовании дополнительных вентиляторов обдува.

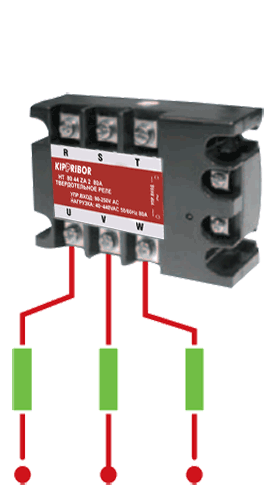

Схема включения в цепь коммутации:
Серия HT-хх44.ZD3
|

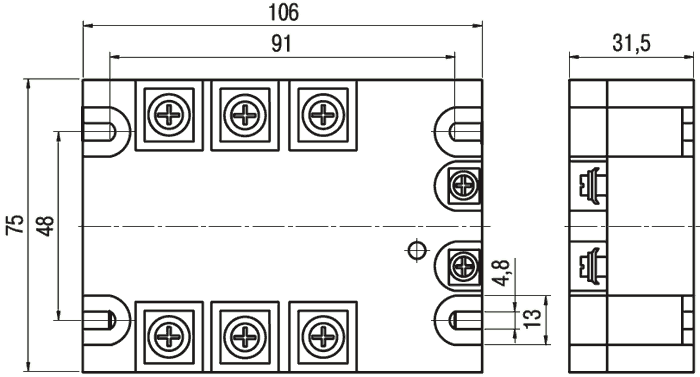

Габаритные размеры:
.gif "Нажмите для увеличения")
|
|
Серия HT-хх44.ZA2
|
|
.gif)
