Однофазные твердотельные реле KIPPRIBOR этой серии предназначены для коммутации цепей питания резистивной или индуктивной нагрузки постоянного тока, а также для усиления сигнала при подключении нескольких ТТР к одному регулирующему прибору с небольшой нагрузочной способностью его выхода в однофазной сети.
Рекомендуемые области применения ТТР серии HD-xx25.DD3:
- Нагрузка резистивного типа: широко применяются для коммутации цепей на подвижном автотранспорте и оборудовании с аккумуляторным питанием: в электрокарах, аттракционных машинах, ж/д транспорте, автобусах, троллейбусах, трамваях, автофургонах, рефрижераторах и пр.;
- Нагрузка индуктивного типа: катушки клапанов, электромагниты и пр. соленоиды;
- Возможность использования в качестве усилителя сигнала при подключении нескольких ТТР к одному регулирующему прибору с небольшой нагрузочной способностью его выхода.
|
|
Технические характеристики ТТР серии HD-xx25.DD3:
|
Вид коммутируемого тока
|
постоянный ток
|
|
Тип коммутируемой сети
|
однофазная
|
|
Тип коммутируемой нагрузки
|
- резистивная (до 30 А)
- индуктивная (до 4 А)
|
|
Коммутируемое напряжение
|
12…250 VDC
|
|
Управляющий сигнал
|
напряжение 5…32 VDC
|
|
Входное сопротивление
|
900 Ом
|
|
Пороги вкл / выкл управляющего сигнала
|
|
- Порог включения
- Порог отключения
|
|
|
Тип выходных силовых элементов
|
транзисторы
|
|
Максимальное пиковое напряжение
|
4 класс (400 VAC)
|
|
Потребляемый ток в цепи управления
|
5…35 мА
|
|
Падение напряжения на реле в коммутируемой цепи
|
≤1,2 VAC
|
|
Ток утечки в коммутируемой цепи
|
≤10 мА
|
|
Время переключения реле
|
≤5 мс (при частоте 50 Гц)
|
|
Максимальная частота коммутации
|
50 Гц
|
|
Сопротивление изоляции
|
500 МОм (при 500 VDC)
|
|
Электрическая прочность изоляции
|
соответствует стандартам UL1577 (2500 V в течение одной минуты)
|
Модификации ТТР серии HD-xx25.DD3. Рекомендуемые токи нагрузки:
|
Модификация ТТР
|
Рекомендуемый ток нагрузки
|
Максимально допустимый ток нагрузки
|
|
резистивная нагрузка
|
индуктивная нагрузка
|
|
HD-1025.DD3
|
8 А
|
1 А
|
10 А
|
|
HD-2525.DD3
|
19 А
|
2,5 А
|
25 А
|
|
HD-4025.DD3
|
30 А
|
4 А
|
40 А
|
Особенности коммутации нагрузки для ТТР серии HD-xx25.DD3:
|
.gif)
|
Диапазон управляющего сигнала 5…32 VDC
|
|
|
Коммутация резистивной или индуктивной нагрузки
|
|
Коммутируемое напряжение 12…250 VDC
|
|
Максимальное пиковое напряжение 400 VAC
|
|

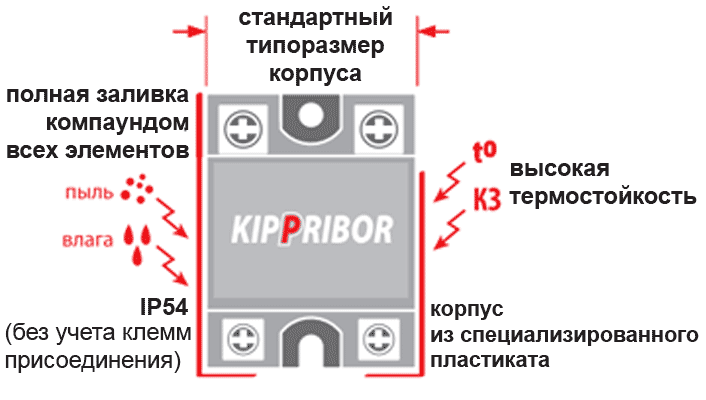

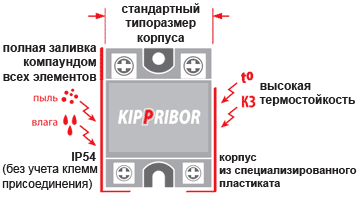

Конструктивные особенности ТТР серии HD-xx25.DD3:
|
|
медное основание обеспечивает максимально эффективный отвод тепла от выходного силового элемента
|
|
|
транзисторный выходной силовой элемент обеспечивает
высокую надежность коммутации в заданном диапазоне токов нагрузки при сохранении лучшего соотношения цена / качество
|
|
Корпусные особенности и рекомендации по монтажу ТТР серии HD-xx25.DD3:
|
|
|
Габаритные размеры и масса
|
57,2×43,5×29 мм; ≤150 г
|
|
Материал основания
|
медь, гальванизированная никелем
|
|
Индикация
|
светодиод для контроля наличия входного сигнала
|
|
Тип монтажа
|
крепление винтами на плоскость
|
|
Рекомендации по схеме включения
|
при управлении индуктивной нагрузкой
необходимо установить шунтирующий диод параллельно нагрузке (см. схему включения)
|
|
Рекомендуемые радиаторы охлаждения ТТР серии HD-xx25.DD3:
|
Модификация ТТР
|
Максимально допустимый ток нагрузки на каждое ТТР по каждой фазе
|
Количество ТТР, монтируемых на радиатор
|
Рекомендуемая модель радиатора
|
|
HD-1025.DD3
HD-2525.DD3
|
20 А
|
1
|

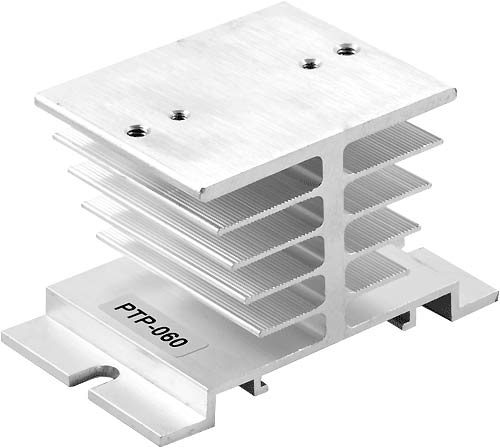

РТР060
|
|
|
HD-4025.DD3
|
40 А
|
1
|

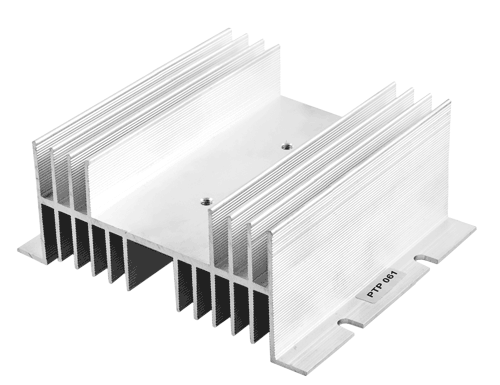

РТР061
|
|
При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения.
Правила выбора и характеристики радиаторов смотрите здесь

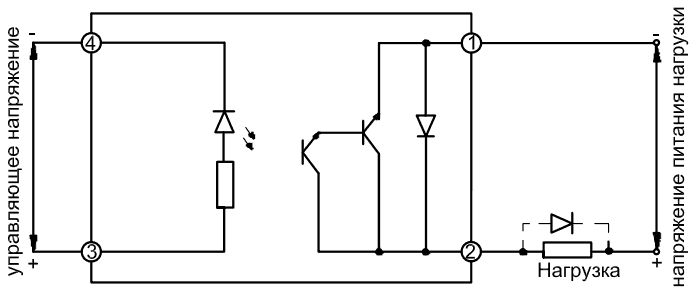

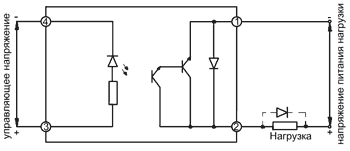

Схемы включения в цепь коммутации:
|

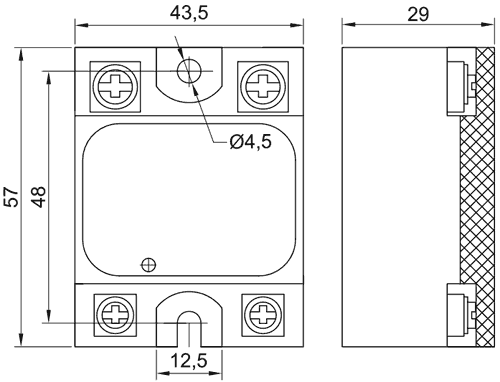

Габаритные размеры:
|
|
|
|
.gif "Нажмите для увеличения")
