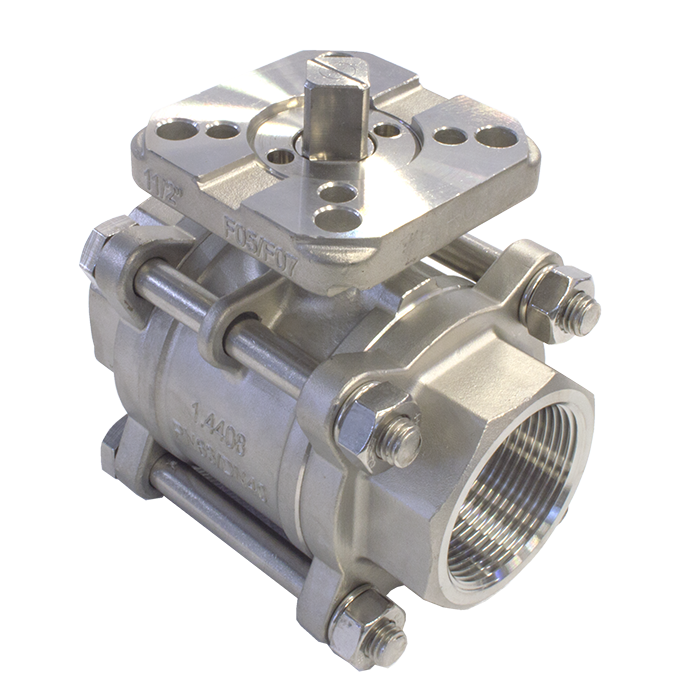

Шаровые краны FESTO серии VZBA – надежное техническое решение в задачах управления потоками воды, нейтральных жидкостей, газов. Корпус шаровых кранов FESTO серии VZBA изготовлен из высоколегированной нержавеющей стали. Серия представлена 2- и 3-ходовыми модификациями. Шаровые краны FESTO серий VZBA выполнены с качеством, не вызывающим сомнений, применяются в различных отраслях промышленности.
Преимущества шаровых кранов FESTO серий VZBA:
- Изготовлены в соответствии со стандартами ISO 5211, EN 10226-1, EN 558, EN 12627.
- Обладают высокой надежностью и длительным сроком эксплуатации.
Технические характеристики шаровых кранов FESTO серий VZBA
Модель шарового крана |
Модификация крана |
2-ходовый |
3-ходовый |
Тип крана |
полнопроходной |
Номинальный диаметр (Dn) |
15…100 мм |
8… 50 мм |
Тип управления |
механическое, пневматический или электрический поворотный привод |
Направление потока |
реверсивное |
Индикация состояния |
направление паза на валу = направление потока |
Тип монтажа |
трубный монтаж |
Положение при сборке |
любое |
Присоединение |
резьбовое (EN 10226-1) |
Рабочая среда |
сжатый воздух по ISO 8573-1:2010, нейтральные жидкости, инертные газы, вода, кроме водяного пара |
Номинальное давление (PN) |
63 бар |
Температура рабочей среды |
–20…+200°С |
Момент страгивания шаровых кранов FESTO серий VZBA 1
2-ходовые |
3-ходовые |
Модификация крана |
Момент страгивания,Н•м |
VZBA-1/2 |
10 |
VZBA-3/4 |
14 |
VZBA-1 |
17 |
VZBA-11/4 |
24 |
VZBA-11/2 |
29 |
VZBA-2 |
44 |
VZBA-21/2 |
78 |
VZBA-3 |
112 |
VZBA-4 |
140 |
|
Модификация крана |
Момент страгивания,Н•м |
VZBA-1/4 |
13 |
VZBA-3/8 |
13 |
VZBA-1/2 |
13 |
VZBA-3/4 |
18 |
VZBA-1 |
22 |
VZBA-11/4 |
35 |
VZBA-11/2 |
42 |
VZBA-2 |
68 |
|
1-Момент страгивания – минимальное значение крутящего момента, который нужно приложить к штоку крана, для его гарантированного открытия и закрытия.
Материалы конструкции шаровых кранов FESTO серий VZBA
Элемент конструкции |
Материал |
Корпус |
высоколегированная нержавеющая сталь 1.4408 (ASTM A351-CF8M) |
Шар |
Вал |
высоколегированная нержавеющая сталь 1.4401 (ASTM A240-316) |
Уплотнения |
PTFE, RTFE |
Габаритные размеры 2-ходовых шаровых кранов FESTO серий VZBA
![Нажмите для увеличения Габаритные размеры 2-ходовых шаровых кранов FESTO серий VZBA](/_data/objects/0001/0766/gab2_VZBA.png)
Модификация крана |
Размер, мм |
B1 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
H1 |
H2 |
H3 |
L1 |
L2 |
S1 |
S2 |
VZBA-1/2 |
49 |
16 |
Rp1/2 |
6 |
6 |
36 |
42 |
40 |
9 |
8,5 |
75 |
16 |
29 |
9 |
VZBA-3/4 |
54 |
20 |
Rp3/4 |
6 |
6 |
36 |
42 |
44 |
9 |
8,5 |
80 |
17 |
35 |
9 |
VZBA-1 |
60,5 |
25 |
Rp1 |
6 |
7 |
42 |
50 |
52 |
10 |
11,5 |
90 |
19 |
41 |
11 |
VZBA-11/4 |
71,5 |
32 |
Rp1 1/4 |
6 |
7 |
42 |
50 |
58 |
10 |
11,5 |
110 |
23 |
50 |
11 |
VZBA-11/2 |
80,5 |
38 |
Rp1 1/2 |
7 |
9 |
50 |
70 |
68 |
13 |
15,5 |
120 |
24 |
58 |
14 |
VZBA-2 |
99,5 |
50 |
Rp2 |
7 |
9 |
50 |
70 |
77 |
13 |
15,5 |
140 |
25,8 |
73 |
14 |
VZBA-21/2 |
127 |
65 |
Rp2 1/2 |
9 |
11 |
70 |
102 |
98 |
13 |
18,5 |
185 |
34 |
90 |
17 |
VZBA-3 |
191 |
80 |
Rp3 |
9 |
11 |
70 |
102 |
110 |
13 |
18,5 |
205 |
36 |
105 |
17 |
VZBA-4 |
222 |
100 |
Rp4 |
- |
11 |
- |
102 |
138 |
16 |
23,5 |
240 |
38 |
135 |
22 |
Габаритные размеры 3-ходовых шаровых кранов FESTO серий VZBA
![Нажмите для увеличения Габаритные размеры 3-ходовых шаровых кранов FESTO серий VZBA](/_data/objects/0001/0766/gab3_VZBA.png)
Модификация крана |
Размер, мм |
B2 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
H1 |
H2 |
H3 |
L1 |
L2 |
S2 |
VZBA-1/4 |
40 |
11,6 |
Rp1/4 |
5,5 |
5,5 |
36 |
42 |
35,9 |
6 |
7,4 |
80 |
15 |
9 |
VZBA-3/8 |
40 |
12,7 |
Rp3/8 |
5,5 |
5,5 |
36 |
42 |
35,9 |
6 |
7,4 |
80 |
18 |
9 |
VZBA-1/2 |
40 |
12,7 |
Rp1/2 |
5,5 |
5,5 |
36 |
42 |
35,9 |
6 |
7,4 |
80 |
17,5 |
9 |
VZBA-3/4 |
43,8 |
16 |
Rp3/4 |
5,5 |
6,5 |
42 |
50 |
40,9 |
6 |
12,8 |
87,5 |
20 |
11 |
VZBA-3/4 |
43,8 |
16 |
Rp3/4 |
5,5 |
6,5 |
42 |
50 |
40,9 |
6 |
12,8 |
87,5 |
20 |
11 |
VZBA-1 |
50 |
20 |
Rp1 |
5,5 |
6,5 |
42 |
50 |
45,2 |
6 |
11,4 |
100 |
21 |
11 |
VZBA-11/4 |
61,5 |
25,4 |
Rp1 1/4 |
5,5 |
6,5 |
42 |
50 |
51 |
6 |
12,6 |
123 |
21 |
11 |
VZBA-11/2 |
71,5 |
31,8 |
Rp1 1/2 |
5,5 |
6,5 |
42 |
50 |
55,5 |
6 |
12,6 |
142,2 |
23 |
11 |
VZBA-2 |
85,3 |
38,1 |
Rp2 |
6,5 |
8,5 |
50 |
70 |
66 |
6 |
14,3 |
170,6 |
26 |
14 |
Обозначение при заказе шаровых кранов FESTO серий VZBA
![Нажмите для увеличения Обозначение при заказе шаровых кранов FESTO серий VZBA](/_data/objects/0001/0766/zakaz_VZBA.png)
Пример заказа: VZBA-2-GG-63-T-22-F0507-V4V4T
Вы заказали: шаровой кран FESTO серии VZBA, 2-ходовый номинальный диаметр 2”, тип присоединений – трубная резьба по EN 10226-1, номинальное давление 63 бар, конструкция – из 3 частей, функция – 2/2, монтажный фланец по ISO5211 - F05/F07, материал корпуса - нержавеющая сталь 1.4408, материал запорного элемента - нержавеющая сталь 1.4408, материал уплотнения - PTFE.
|
