Сетевой GSM-шлюз для доступа к сервису OwenCloud ОВЕН ПМ210

Сетевой GSM-шлюз для доступа к сервису OwenCloud ОВЕН ПМ210

Сетевой шлюз ОВЕН ПМ210 предназначен для подключения приборов ОВЕН, имеющих интерфейс RS-485, к облачному сервису OwenCloud по GPRS-каналу. Шлюз не требует дополнительной настройки и готов к использованию с облачным сервисом OwenCloud «из коробки».

OwenCloud – это бесплатный облачный сервис ОВЕН, позволяющий удаленно работать с оборудованием ОВЕН: контроль, мониторинг, настройка, сбор и передача данных, уведомление об авариях и др.

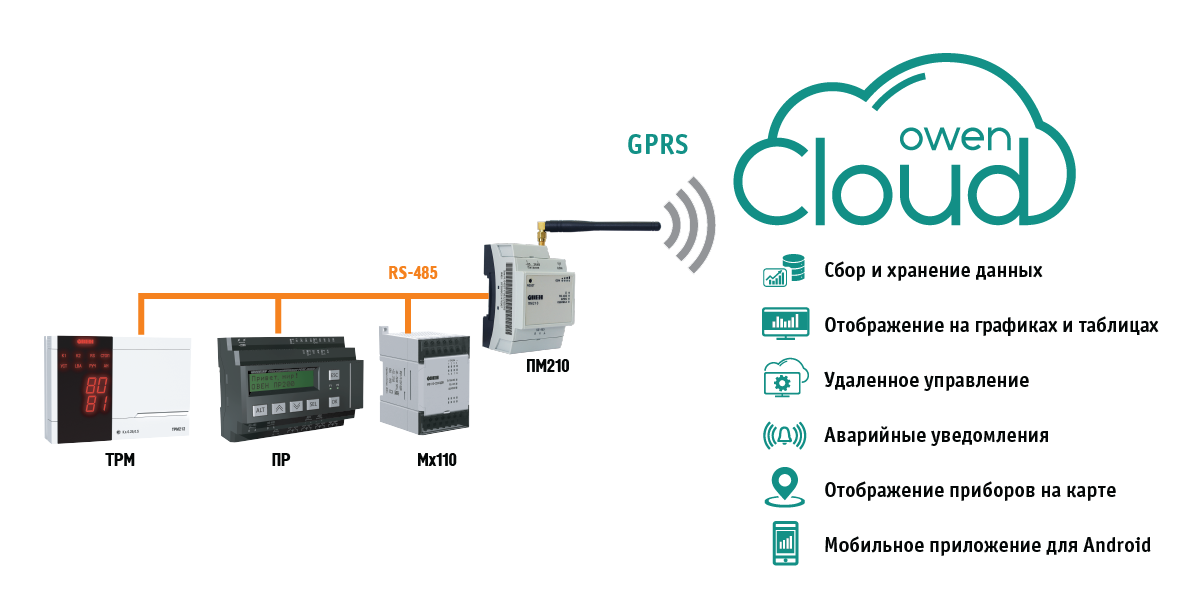

Применение сетевого GSM-шлюза ОВЕН ПМ210

Применение сетевого шлюза ОВЕН ПМ210


Технические характеристики ОВЕН ПМ210

Наименование
Значение
Питание
Номинальное напряжение питания (частота)
  • ПМ210-230: ~230 В (50 Гц)
  • ПМ210-24: =24 В
Диапазон напряжения питания переменного тока (частота)
  • ПМ210-230: ~85...264 В (45…65 Гц)
  • ПМ210-24: =10…48 В
Потребляемая мощность:
- в режиме установки GSM-соединения;
  • ПМ210-230: 10 ВА
  • ПМ210-24: 6 Вт
- в режиме передачи данныхне более 3 ВА
  • ПМ210-230: 5 ВА
  • ПМ210-24: 4 Вт
Гальваническая изоляция
2300 В по ГОСТ 61131-1
Интерфейсы
Интерфейс обмена
RS-485
Скорость
От 1200 до 115200 бит/с
GSM
Диапазон рабочих частот
EGSM900 и DCS1800
Класс выходной мощности передатчика
4 (EGSM900),
1 (DCS1800)
Режим передачи данных
GPRS (class B),
SMS (для конфигурирования)
Поддерживаемые протоколы
TCP, DNS
Тип идентификационного модуля абонента (количество)
Mini SIM (1)
Тип антенны
Внешняя, разъем SMA
Максимальная длина кабеля антенны
3 м
Условия эксплуатации
Температура окружающего воздуха
от минус 40 до +55 °С
Относительная влажность воздуха
не более 80 % (при +25 °С без конденсации влаги)
Общие сведения
Габаритные размеры
90×62×53,6 мм (без антенны)
Степень защиты корпуса
IP20
Средний срок службы
10 лет

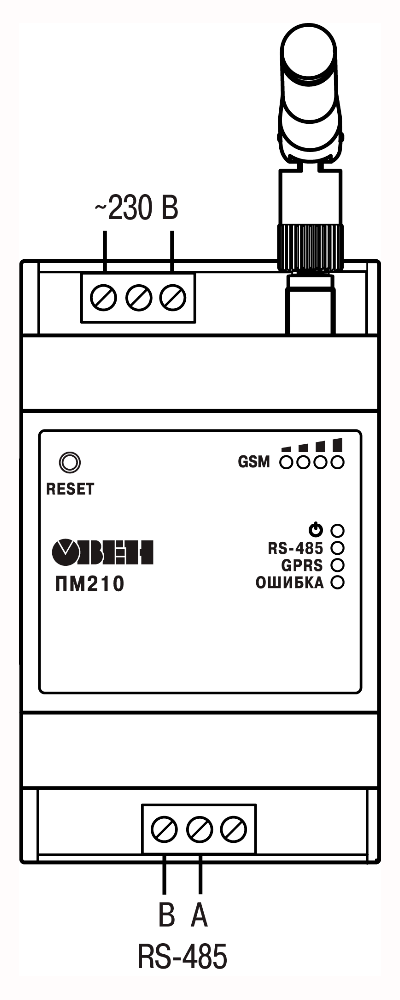

Схема подключения и габаритные размеры GSM-шлюза ОВЕН ПМ210

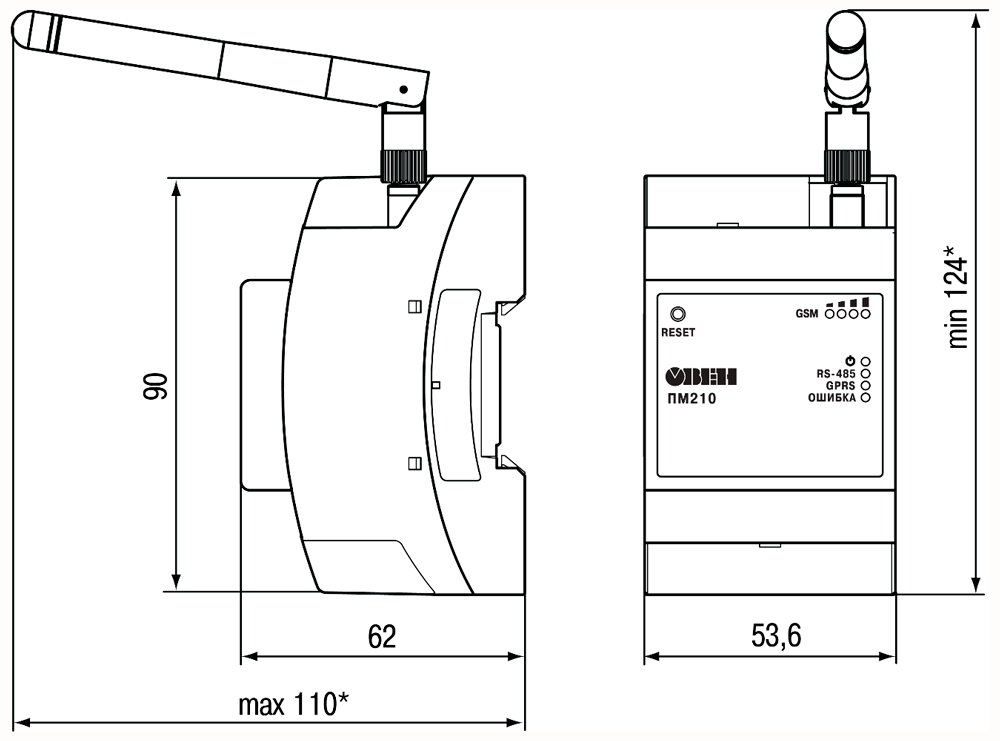

Схема подключения сетевого шлюза ОВЕН ПМ210 Габаритные размеры сетевого шлюза ОВЕН ПМ210
Схема подключения сетевого шлюза ОВЕН ПМ210 Габаритные размеры сетевого шлюза ОВЕН ПМ210

Аксессуары для сетевого GSM-шлюза ОВЕН ПМ210

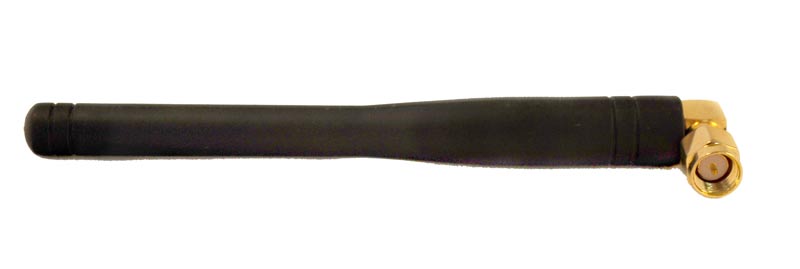

GSM-антенна АНТ-1 (поставляется в комплекте с ПМ210). Предназначена для мест с хорошим уровнем сигнала сети GSM.

GSM-антенна АНТ-1
Основные характеристики
Тип разъема SMA-M
Частотный диапазон 880-960/1710-1990 МГц
Входное сопротивление 50 Ом
VSWR 1:1,5
Усиление 1,0 дБ
Направленность Вертикальная
Максимальная мощность 20 Вт
Габариты
Высота 103±1 мм
Макс. диаметр 10,0 мм
Мин. диаметр 8,0 мм

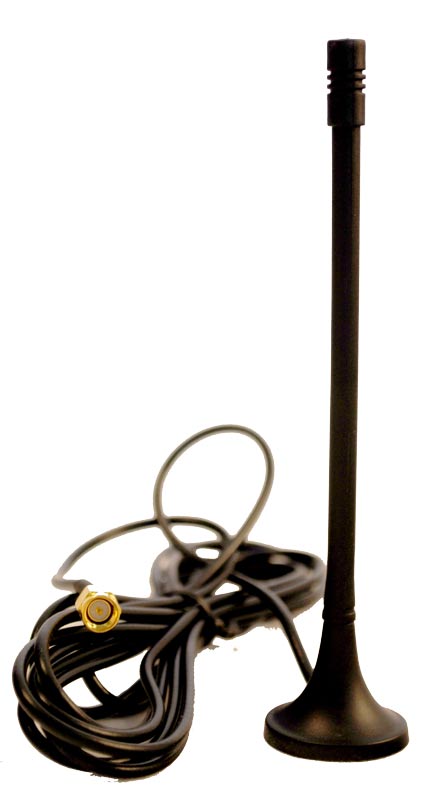

GSM-антенна АНТ-2. Компактная антенна на магнитной базе с кабелем длиной 2,5 м

GSM-антенна АНТ-2
Основные характеристики
Тип разъема SMA-M
Частотный диапазон 880-960/1710-1990 МГц
Входное сопротивление 50 Ом
VSWR 1:1,8
Усиление 3,0 дБ
Направленность Вертикальная
Максимальная мощность 30 Вт
Габариты
Высота 142±1 мм
Макс. диаметр 30,0 мм
Мин. диаметр 5,5 мм
Максимально допустимая скорость ветра 200 км/ч
Длина кабеля 2500 мм

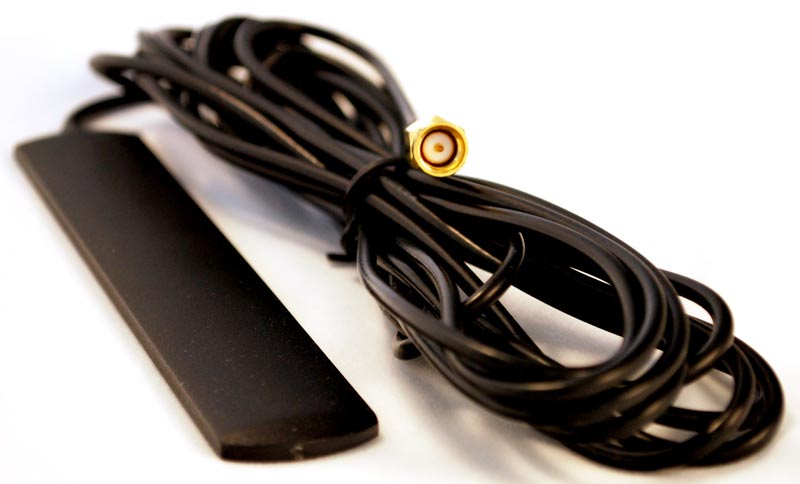

GSM-антенна АНТ-3. Компактная антенна на липком основании для крепления на стекле и других ровных поверхностях. Антенна оснащена кабелем длиной 3 м.

GSM-антенна АНТ-3
Основные характеристики
Тип разъема SMA-M
Частотный диапазон 880-960/1710-1990/2110-2170 МГц
Входное сопротивление 50 Ом
VSWR 1:2,0
Усиление 2,5 дБ
Направленность Вертикальная
Максимальная мощность 30 Вт
Габариты
Высота 115±1 мм
Ширина 22,0 мм
Длина кабеля 3000 мм

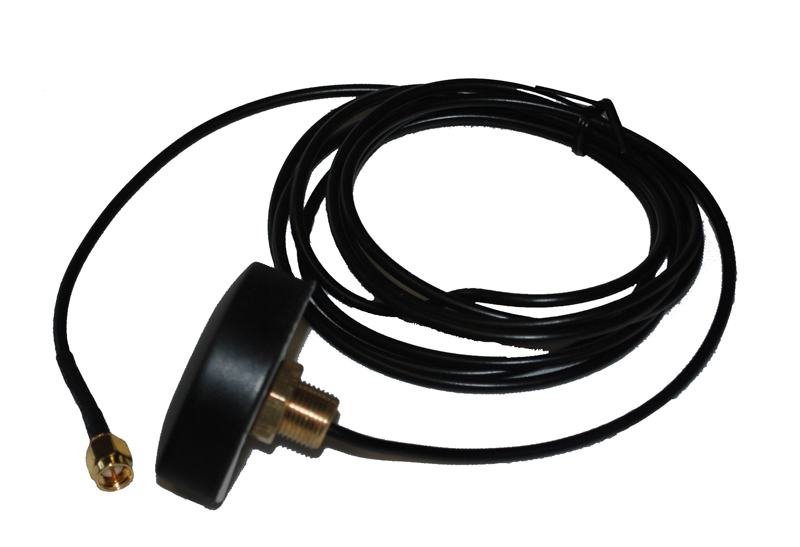

GSM-антенна АНТ-4. Компактная антивандальная антенна для крепления на внешней поверхности щита управления и других поверхностях. Антенна оснащена кабелем длиной 2 м.

GSM-антенна АНТ-4
Основные характеристики
Тип разъема SMA-M
Частотный диапазон 850/1900 — 900/1800 МГц
Входное сопротивление 50 Ом
VSWR 1:1,5
Усиление 2,5 дБ
Направленность Вертикальная
Максимальная мощность 30 Вт
Габариты
Высота 14,5 мм
Ширина 46,0 мм
Длина кабеля 2000 мм

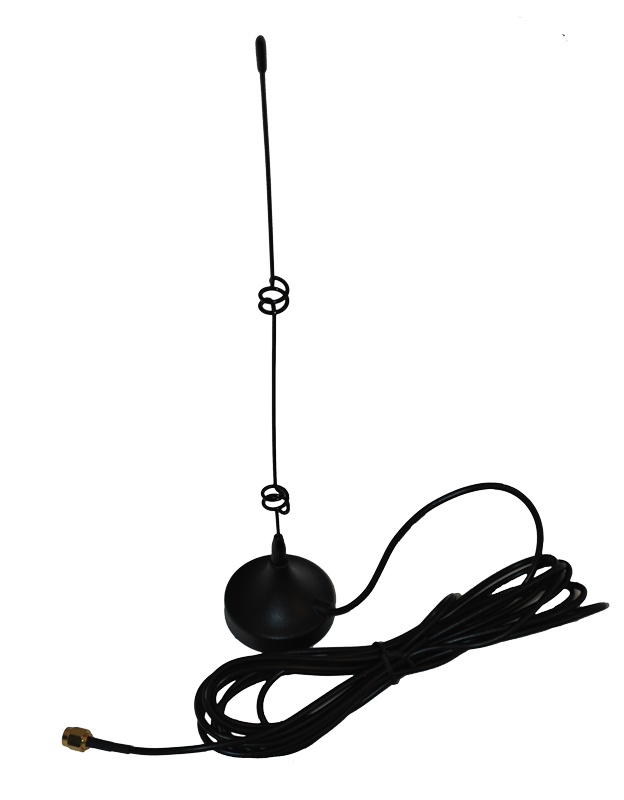

GSM-антенна АНТ-5. Портативная антенна на магнитной базе для крепления на металлических поверхностях вне щита управления. Антенна оснащена кабелем длиной 3 м.

GSM-антенна АНТ-5
Основные характеристики
Тип разъема SMA-M
Частотный диапазон 850/1900 — 900/1800 МГц
Входное сопротивление 50 Ом
VSWR 1:1,5
Усиление 7 дБ
Направленность Вертикальная
Максимальная мощность 30 Вт
Габариты
Высота 290 мм
Ширина 55,0 мм
Длина кабеля 3000 мм

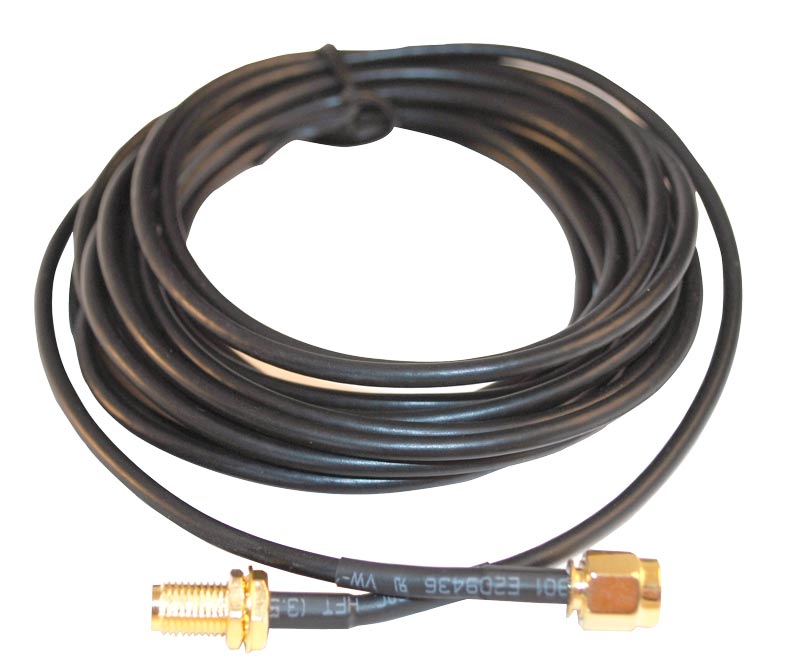

Удлинительный кабель для антенн АНТ-х - Кабель КС10-X. Разъем SMA-F - SMA-M.

Удлинительный кабель для антенн АНТ-х - Кабель КС10-X. Разъем SMA-F - SMA-M.
