Прома КЭ контрольный электрод

Назначение контрольного электрода Прома КЭ:

Контрольный электрод Прома КЭ предназначен  для селективного контроля факела газовой горелки.

Пульсация электропроводимости или эффект детектирования переменного тока между электродом, введенного в зону ионизации факела и заземленным корпусом горелки регистрируется с помощью сигнализаторов горения типа: ЛУЧ-1АМ, ЛУЧ-КЭ, Ф34.2, Ф34.3, БРЗ-04-М1-2К и т.п.



Исполнения контрольного электрода Прома КЭ:



Исполнение

Длина погружной части, мм

-00

500

-01

700

-02

1000

-03

1200



Основные технические характеристики контрольного электрода Прома КЭ:



Длина погружной части ( L ), мм

500, 700, 1000, 1200

Длина жаропрочного электрода, мм

300

Диаметр ствола, мм

22

Диапазон частот пульсации электропроводимости, Гц

1 - 15

Сопротивление изоляции, МОм, не менее

100

Контрольное напряжение, В

100

Габаритные размеры: длина*

                                      ширина х  высота, мм

890, 1090, 1390, 1590

60 х 94

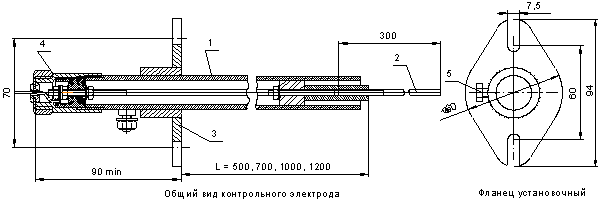

Устройство, габаритные и установочные размеры контрольного электрода Прома КЭ:



1-ствол, 2 –электрод жаропрочный, 3 –фланец, 4 –кожух, 5 –винт стопорный



Обозначение при заказе:



Контрольный электрод   КЭ исп. –01 (длина 700)
