В техническом центре компании ООО "Техком-Автоматика" разработана установка, позволяющая производить круговую сварку круглых заготовок.
Краткое описание задачи
Разработать оборудование и автоматику для круговой сварки круглых заготовок. Использовать сварочный аппарат MIGATRONIC PI250AC/DC.
Был приобретён механизм вращения с редуктором и сварочный аппарат.
Были поставлены следующие функциональные требования к системе управления:
• Иметь несколько зон сварки
• Иметь возможность задавать ток сварки для каждой зоны
• Иметь возможность задавать линейную скорость вращения
• Иметь возможность задавать несколько программ сварки
Решение:
Принято решение разработать шкаф управления с использованием программируемого реле ПР200 компании Овен, а для задания параметров сварки использовать панель оператора. Для управления вращателем, решено использовать шаговый привод от компании Festo.
Результат:
В результате внедрения автоматизации техпроцесса качество готовой продукции стабилизировалось, уменьшилась доля брака, увеличилась рентабельность производства.

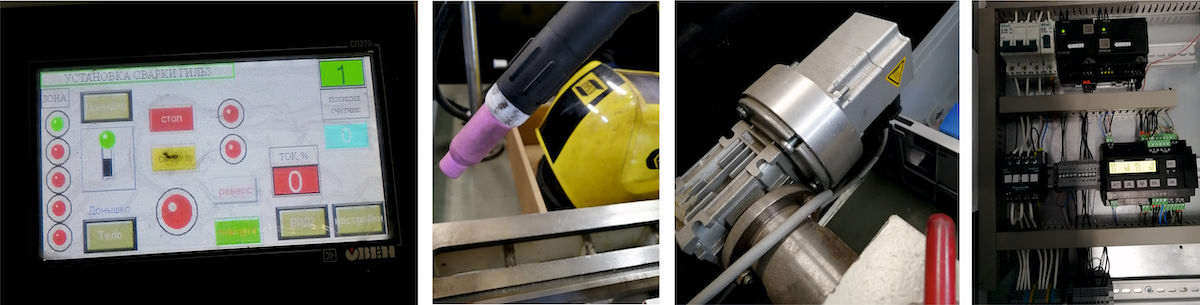

Комплектация шкафа управления:
1. Шкаф ЩМП-03;
2. Панель оператора СП270;
3. Блоки питания Овен БП30Б-Д3-24, БП60Б-Д4-24;
4. Программируемое реле Овен ПР200-24;
5. Драйвер шагового двигателя Festo CMMS-ST-C8-7-G2;
6. Шаговый двигатель Festo EMMS-ST-57;
7. Автоматы защиты DEK;
8. Контактор SE LC1E;
9. Дин-рейка DRAIL стальная;
10. Кнопки управления MeyerTec серии MTB2-BA;
11. Клеммы Klemsan серии AVK.
![](/_data/objects/0001/2793/img.12793.grup_foto.jpg)
