Конвейер+Аппликатор

В техническом центре компании ООО "Техком-Автоматика" разработан комплект оборудования (конвейер + аппликатор) позволяющий наносить на упаковку с различной продукцией самоклеющиеся этикетки.


Краткое описание задачи
Разработать оборудование для нанесения этикеток на продукцию, движущуюся по конвейеру.
Проведённые мероприятия
Была разработана конструкторская документация позволяющая выпускать аппликаторы и конвейеры с автоматикой на базе собственного производства.

Были поставлены следующие функциональные требования к системе:
• Отдельный шкаф управления транспортёром – пуск, стоп, изменение скорости
• Отдельный шкаф управления аппликатором
• Запуск аппликатора по сигналу с фотодатчика
• Возможность задания предварительного вылета этикетки
• Возможность задания протяжки этикетки на заданную длину
• Возможность задания скорости протяжки этикетки


Решение

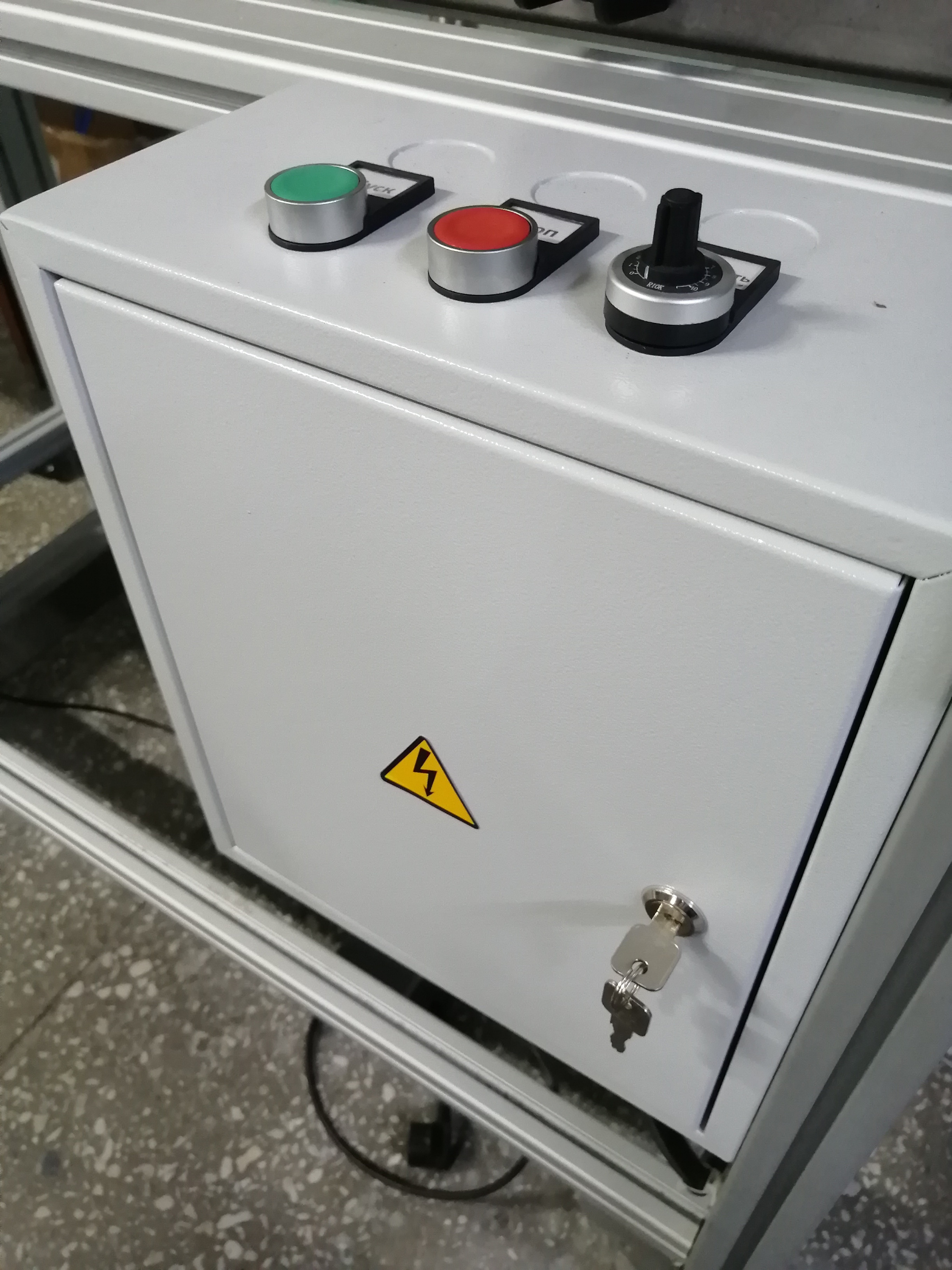

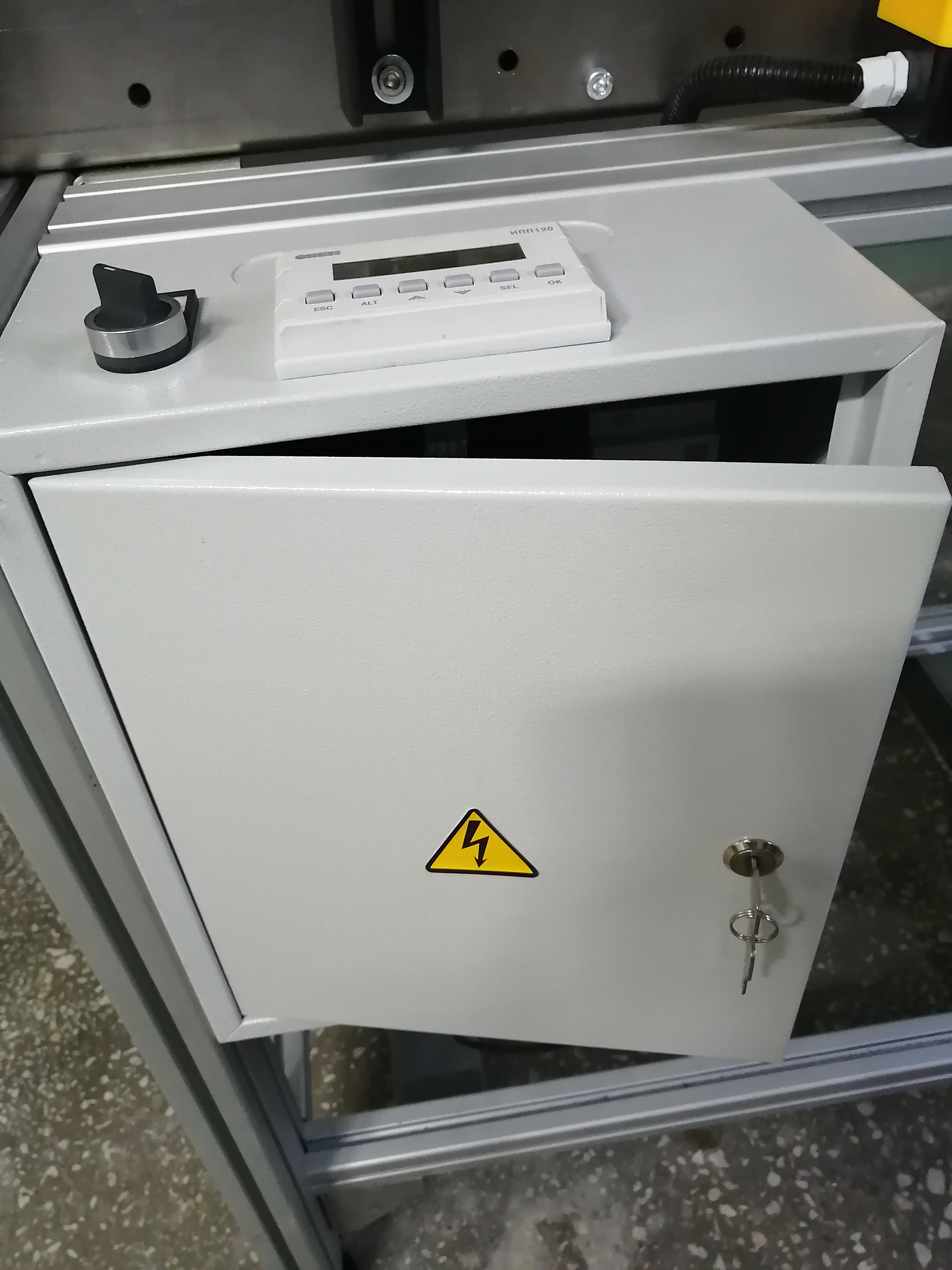

Принято решение разработать два шкафа управления. Органы управления расположить на верхней поверхности шкафов. Для задания параметров использовать простую панель индикации.
Для управления транспортёром использовать частотно регулируемый привод, а для управления аппликатором использовать привод с шаговым двигателем.

 

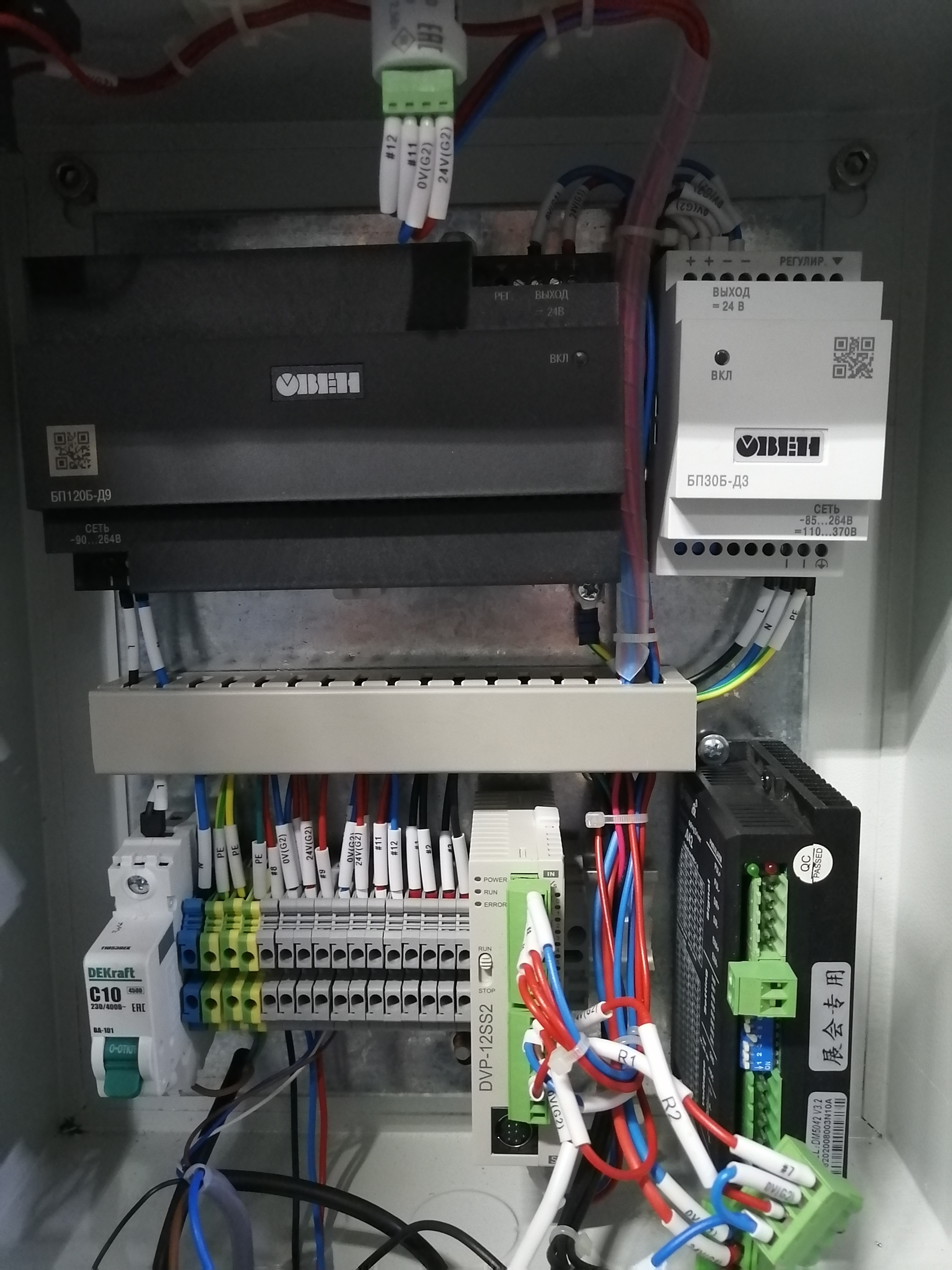

Комплектация шкафов управления:
1. Шкафы Dekraft ЩМП-03 ;
2. ПЛК Delta – DVP12SS211S;
3. Блоки питания Овен БП30Б-Д3-24, БП120Б-Д9;
4. Информационная программируемая панель оператора Овен ИПП120;
5. Драйвер шагового двигателя Kippribor DM5042;
6. Шаговый двигатель Kippribor 42HS40-1204;
7. Автоматы защиты DEK;
8. Дин-рейка DRAIL стальная;
9. Кнопки управления серии MeyerTec;
10. Маркировка для клемм MeyerTec;
11. Клеммы MeyerTec;
12. Фотодатчик вилочного типа Delta SU-02 XP;
13. Датчик оптический, Autonics 50х50, с отражателем, BEN3M-PDT;
14. Преобразователь частоты.
