Предназначены для коммутации напряжения питания в силовых цепях промышленного оборудования.
Контакторы Tesys E заменяют собой снятые с производства контакторы серии PMU (ПМУ) и ПМ12. Кроме того они подходят для замены широко применяемых и всем нам знакомых контакторов КМИ (IEK) и КМЭ (EKF). Tesys E имеют сопоставимую с конкурентами стоимость, позволяют использовать одни и те же дополнительные принадлежности (тепловые реле, вспомогательные контакты, приставки с задержкой времени и т. д.), но при этом качественно отличаются от них сочетая в себе:
-
Доступную цену, которую они унаследовали от контакторов PMU и ПМ12;
-
Последние инновационные технологии, реализованных в дорогих сериях контакторов Tesys F и Tesys D.
|
 |
Основные преимущества контакторов Tesys E:
-
Особые контакты — рифленые контакты с эффектом скольжения обеспечивают самоочистку контактов от нагара;
-
Надежная конструкция — ресурс контактов составляет более миллиона циклов коммутации;
-
Низкий уровень шума — производят минимум шума при включенной катушке (по сравнению с конкурентами);
-
Широкий температурный диапазон — рабочий диапазон температуры -40 до +70 °С;
-
Полная взаимозаменяемость — сами контакторы и доп. аксессуары (тепловые реле, вспомогательные контакты и др.) полностью взаимозаменяемы с ближайшими конкурентами (КМИ и КМЭ).
Краткие технические характеристики контакторов Tesys E:
Параметры |
Значение |
Диапазон номинальных токов |
6—300 A (AC3) и 20—320 А (AC1) |
Диапазон мощности (для электродвигателей) |
до 160 кВт |
Диапазон рабочих температуры |
от -40 до +70 °С |
Электрическая износостойкость контактов |
от 0,8 до 1,4 млн. |
Механическая износостойкость контактов |
от 3 до 10 млн. |
Максимальная частота коммутации |
от 1200 до 1800 вкл. в час |
Таблица выбора контакторов Tesys E:

LC1E1210
|

LC1E300
|
|
Трехполюсные контакторы:
Номинальная мощность 3-фазных электродвигателей 50/60 Гц по категории применения AC-3 |
Номинальный рабочий ток по категории AC-3 при 440 В |
Вспомогательные контакты мгновенного действия |
№ по каталогу
(дополните кодом напряжения цепи управления)
|
Масса, кг |
220 В
230 В
|
380 В
400 В
|
415 В
|
500 В
|
690 В
|
 |
 |
кВт |
кВт |
кВт |
кВт |
кВт |
А |
Присоединение с помощью винтовых зажимов |
1.1 |
2.2 |
2.2 |
3 |
3 |
6 |
1 |
0 |
LC1E0610** |
0,300 |
1.1 |
2.2 |
2.2 |
3 |
3 |
6 |
0 |
1 |
LC1E0601** |
0,300 |
2.2 |
4 |
4 |
5.5 |
5.5 |
9 |
1 |
0 |
LC1E0910** |
0,300 |
2.2 |
4 |
4 |
5.5 |
5.5 |
9 |
0 |
1 |
LC1E0901** |
0,300 |
3 |
5.5 |
5.5 |
7.5 |
7.5 |
12 |
1 |
0 |
LC1E1210** |
0,300 |
3 |
5.5 |
5.5 |
7.5 |
7.5 |
12 |
0 |
1 |
LC1E1201** |
0,300 |
4 |
7.5 |
9 |
10 |
10 |
18 |
1 |
0 |
LC1E1810** |
0,300 |
4 |
7.5 |
9 |
10 |
10 |
18 |
0 |
1 |
LC1E1801** |
0,300 |
5.5 |
11 |
11 |
15 |
15 |
25 |
1 |
0 |
LC1E2510** |
0,360 |
5.5 |
11 |
11 |
15 |
15 |
25 |
0 |
1 |
LC1E2501** |
0,360 |
7.5 |
15 |
15 |
18.5 |
18.5 |
32 |
1 |
0 |
LC1E3210** |
0,450 |
7.5 |
15 |
15 |
18.5 |
18.5 |
32 |
0 |
1 |
LC1E3201** |
0,450 |
9 |
18.5 |
18.5 |
18.5 |
18.5 |
38 |
1 |
0 |
LC1E3810** |
0,450 |
9 |
18.5 |
18.5 |
18.5 |
18.5 |
38 |
0 |
1 |
LC1E3801** |
0,450 |
11 |
18.5 |
22 |
22 |
30 |
40 |
1 |
1 |
LC1E40** |
0,980 |
15 |
22 |
25/30 |
30 |
33 |
50 |
1 |
1 |
LC1E50** |
0,980 |
18.5 |
30 |
37 |
37 |
37 |
65 |
1 |
1 |
LC1E65** |
0,980 |
22 |
37 |
45 |
45 |
45 |
80 |
1 |
1 |
LC1E80** |
1,520 |
25 |
45 |
45 |
55 |
45 |
95 |
1 |
1 |
LC1E95** |
1,520 |
37 |
55 |
55 |
75 |
75 |
120 |
1 |
1 |
LC1E120** |
2,300 |
45 |
90 |
90 |
90 |
90 |
160 |
1 |
1 |
LC1E160** |
2,300 |
Присоединение с помощью шин |
55 |
110 |
110 |
110 |
110 |
200 |
0 |
0 |
LC1E200** |
4,600 |
75 |
132 |
132 |
132 |
132 |
250 |
0 |
0 |
LC1E250** |
4,700 |
90 |
160 |
160 |
160 |
160 |
300 |
0 |
0 |
LC1E300** |
8,500 |
|
** - добавьте к маркировке код напряжения цепи управления.
Код напряжения цепи управления:
Напряжение |
25 |
48 |
110 |
220 |
240 |
380 |
415 |
440 |
LC1E06…300 |
50 Гц |
В5 |
Е5 |
F5 |
M5 |
U5 |
Q5 |
N5 |
R5 |
Аксессуары для контакторов Tesys E:

LAEN22
|
Блоки вспомогательных контактов мгновенного действия, присоединение с помощью винтовых зажимов |
Эксплуатация в нормальных условиях |
Фиксация защелкой |
Кол-во контактов в блоке |
№ по каталогу |
Масса, кг |
Монтаж спереди |
1 НО / 1НЗ |
LAEN11 |
0,035 |
2 НО |
LAEN20 |
0,035 |
2НЗ |
LAEN02 |
0,035
|
2 НО / 2 НЗ |
LAEN22 |
0,060 |
|

LAETSD
|
Блоки вспомогательных контактов 8 А, при 690 В с задержкой срабатывания, присоединение с помощью винтовых зажимов |
Фиксация защелкой |
Кол-во контактов в блоке |
Расцепитель |
Диапазон уставок |
№ по каталогу(1) |
Масса, кг |
Монтаж спереди |
1 НО / 1 НЗ |
С задержкой включения |
1…30 c |
LAETSD |
0,060 |
(1) — Используется только с контакторами LC1E25… E300.
|
Аксессуары для сборки реверсных пускателей:

LAEM1
|
Контакторы с винтовыми зажимами |
Использование двух одинаковых контакторов |
Комплект перемычек силовой цепи |
Устройство механической взаимной блокировки |
№ по каталогу |
Масса, кг |
№ по каталогу |
Масса, кг |
LC1E06… E12 |
LAEP1 |
0,020 |
LAEM1 |
0,030 |
LC1E18/E25 |
LAEP12 |
0,026 |
LAEM1 |
0,030 |
LC1E32/E38 |
LAEP2 |
0,040 |
LAEM1 |
0,030 |
LC1E40… E65 |
LAEP3 |
0,230 |
LAEM1 |
0,030 |
LC1E80/E95 |
LAEP4 |
0,465 |
LAEM4 |
0,095 |
LC1E120/E160 |
-(DIY)(1) |
LAEM5 |
0,300 |
LC1E200/E250 |
-(DIY)(1) |
LAEM6 |
0,110 |
LC1E300 |
-(DIY)(1) |
LAEM7 |
0,250 |
(1) — DIY: выполняется заказчиком самостоятельно.
Габаритные размеры и схемы подключения контакторов Tesys E в каталоге «Защита и управление электродвигателями EasyPact TVS».
Быстрый выбор контакторов и тепловых реле в брошюре «Защита и управление электродвигателями Tesys E».
|

LAEP3
|

LAEP4
|

LAEM6/LAEM7
|

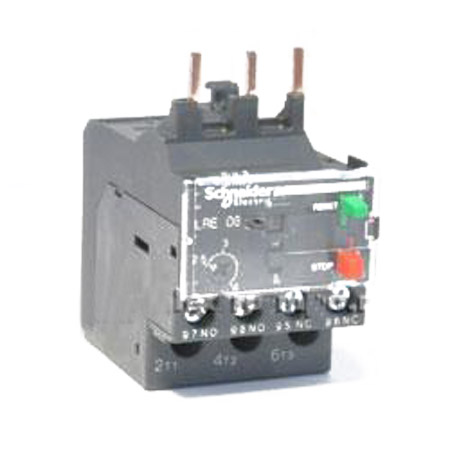

Тепловые реле перегрузки LRE:
Тепловые реле перегрузки предназначены для защиты силовых цепей переменного тока электродвигателей от:
Тепловое реле постоянно контролирует ток, потребляемый электродвигателем. Когда значение тока превышает уставку, вспомогательные контакты теплового реле изменяют своё положение, вызывая остановку электродвигателя и предотвращают развитие аварийной ситуации.
 |
Тепловое реле перегрузки № по каталогу |
Диапазон уставок тока реле |
LRE01 |
0,10…016 А |
LRE02 |
0,16…0,25 А |
LRE03 |
0,25…0,40 А |
LRE04 |
0,40…0,63 А |
LRE05 |
0,63…1 А |
LRE06 |
1…1,6 А |
LRE07 |
1,6…2,5 А |
LRE08 |
2,5…4 А |
LRE10 |
4…6 А |
LRE12 |
5,5…8 А |
LRE14 |
7…10 А |
LRE16 |
9…13 А |
LRE21 |
12…18 А |
LRE22 |
16…24 А |
LRE32 |
23…32 А |
LRE35 |
30…38 А |
|
Совместимость с контактором (типоразмеры 1 и 2)
№ по каталогу |
LC1E06 |
LC1E09 |
LC1E12 |
LC1E18 |
LC1E25 |
LC1E32 |
LC1E38 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
+ |
+ |
+ |
|
|
+ |
+ |
+ |
+ |
+ |
|
|
|
+ |
+ |
+ |
+ |
|
|
|
|
+ |
+ |
+ |
|
|
|
|
+ |
+ |
+ |
|
|
|
|
|
|
+ |
|
 |
Тепловое реле перегрузки № по каталогу |
Диапазон уставок тока реле |
LRE322 |
17…25 А |
LRE353 |
23…32 А |
LRE355 |
30…40 А |
LRE357 |
37…50 А |
LRE359 |
48…65 А |
LRE361 |
55…70 А |
LRE363 |
63…80 А |
LRE365 |
80…104 А |
|
Совместимость с контактором (типоразмеры 3 и 4)
№ по каталогу |
LC1E40 |
LC1E50 |
LC1E65 |
LC1E80 |
LC1E95 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
+ |
|
|
+ |
+ |
+ |
|
|
|
+ |
+ |
|
|
|
+ |
+ |
|
|
|
|
+ |
|

|
|
Тепловое реле перегрузки № по каталогу |
Диапазон уставок тока реле |
LRE480 |
58…81 А |
LRE481 |
62…99 А |
LRE482 |
84…135 А |
LRE483 |
124…198 А |
LRE484 |
146…234 А |
LRE485 |
174…279 А |
LRE486 |
208…333 А |
|
Совместимость с контактором (типоразмеры 5, 6 и 7)
№ по каталогу |
LC1E120 |
LC1E160 |
LC1E200 |
LC1E250 |
LC1E300 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
+ |
|
|
+ |
+ |
+ |
|
|
|
+ |
+ |
|
|
|
|
+ |
|
Габаритные размеры и схемы подключения тепловых реле в каталоге «Защита и управление электродвигателями EasyPact TVS».
Быстрый выбор контакторов и тепловых реле в брошюре «Защита и управление электродвигателями Tesys E».
|
