ГЛАВНАЯ > Каталог продукции Техком-Автоматика > Клапаны, задвижки, краны > Затворы дисковые под привод

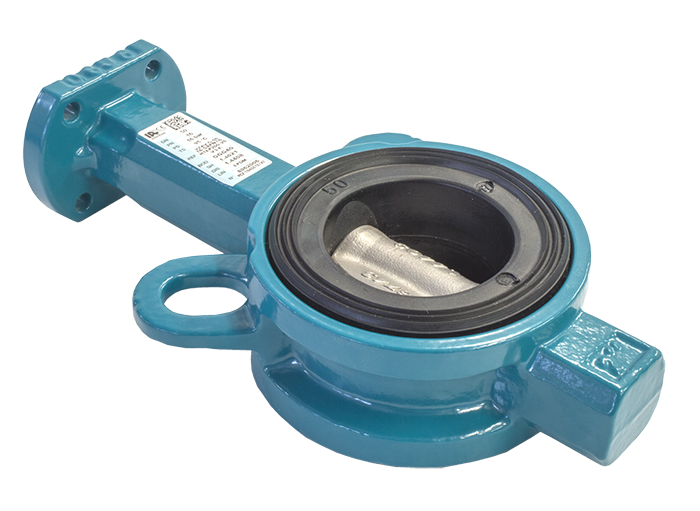

Дисковые затворы FESTO серий VZAV предназначены для управления потоком рабочей среды. Материалы конструкции - высокопрочный чугун, нержавеющая сталь. Серия дисковых затворов FESTO серий VZAV представлена моделями с Dn 25…300 мм. Затворы применяются в жилищно-коммунальном хозяйстве, системах водопровода, промышленности (в том числе пищевой).

Преимущества дисковых затворов FESTO серий VZAV:

Дисковые затворы FESTO серий VZAV отличаются простотой конструкции, надежностью эксплуатации, незначительным гидравлическим сопротивлением, малой строительной длиной.

Технические характеристики дисковых затворов FESTO серий VZAV

Параметр	Значение
Тип	затвор типа баттерфляй
Номинальный диаметр (Dn)	25…300 мм
Тип управления	механическое, пневматический или электрический поворотный привод (ISO 5211)
Направление потока	реверсивное
Индикация состояния	направление паза на валу = положение диска
Тип монтажа	трубный монтаж
Положение при сборке	любое
Присоединение	фланцевое (DIN EN 1092-1 / ANSI class 150)
Рабочая среда	жидкость, газ
Номинальное давление (PN)	16 бар (DIN EN1333 / ASME 16.5)
Температура рабочей среды ¹	–20…+210°С

¹ – в зависимости от материала уплотнения и условий эксплуатации.

Момент страгивания дисковых затворов FESTO серий VZAV²

Dn затвора	Момент страгивания,Н•м
25	17
32	17
40	17
50	30
65	33
80	51

Dn затвора	Момент страгивания,Н•м
100	65
125	113
150	122
200	218
250	263
300	392

²- Момент страгивания – минимальное значение крутящего момента, который нужно приложить к штоку крана, для его гарантированного открытия и закрытия. Величина момента страгивания затворов дисковых FESTO серии VZAV приведена для давления среды 16 бар.

Материалы конструкции дисковых затворов FESTO серий VZAV

Элемент конструкции	Материал
Корпус	высокопрочный чугун EN-GJS-400-15
Диск	высоколегированная нержавеющая сталь 1.4408 / высокопрочный чугун EN-GJS-400-15
Уплотнения	NBR/EPDM

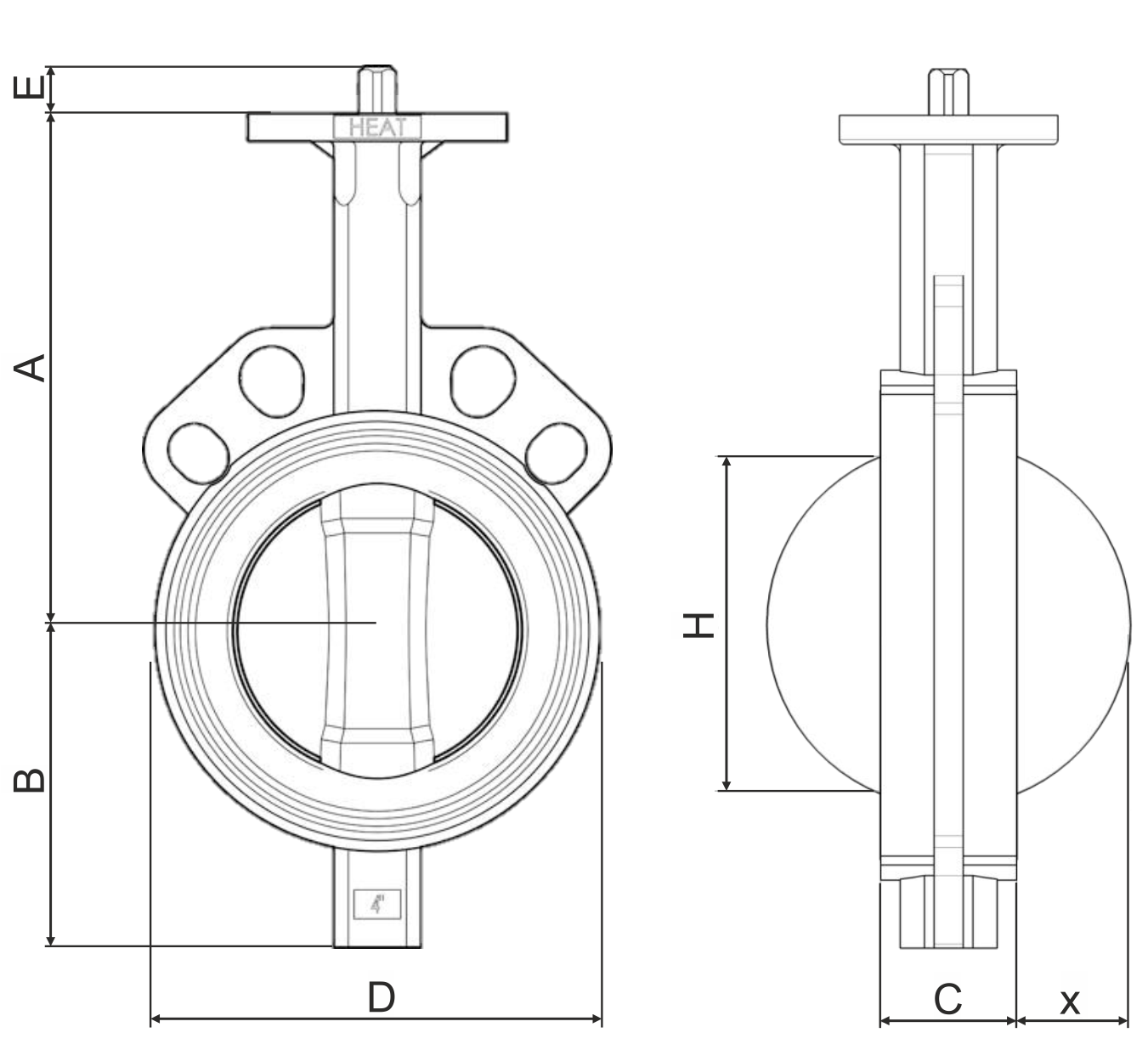

Габаритные размеры и масса дисковых затворов FESTO серий VZAV

Затвор FESTO серии VZAV

Dn затвора	Размер, мм							Масса,кг
Dn затвора	A	B	C	D	E	H	x	Масса,кг
25	110	51	30	101	12	19	3	1,0
32	110	51	30	101	12	19	3	1,0
40	130	55	33	108	12	28	6	1,3
50	135	72	43	120	12	32	6	1,8
65	150	82	46	138	12	50	11	2,3
80	160	92	46	142	12	69	19	2,3
100	180	110	52	162	12	88	26	3,9
125	195	128	56	181	16	115	36	5,0
150	210	141	56	205	16	141	46	5,9
200	240	174	60	260	19	194	72	9,3
250	279	201	68	310	24	240	91	17,0
300	315	234	78	362	24	290	112	23,7

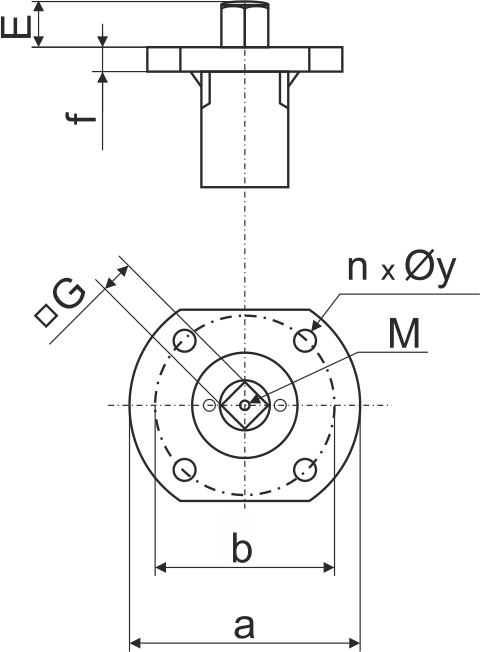

Фланец крепления привода затворов FESTO серий VZAV

Dn затвора	фланец по ISO 5211	Размер, мм
Dn затвора	фланец по ISO 5211	E	G	M	f	a	b	nxØy
25…40	F05	12	8	M4	10	65	50	4x7
50…80	F05	12	11	M6	10	65	50	4x7
100	F05/F07	12	11	M6	10/10	65/89	50/70	4x7/4x9,5
125	F05/F07	16	14	M6	10/10	65/89	50/70	4x7/4x9,5
150	F07	16	14	M6	10	89	70	4x9,5
200	F07	19	17	M6	10	89	70	4x9,5
250...300	F10/F12	24	22	-	18	150	102/125	4x11/4x13

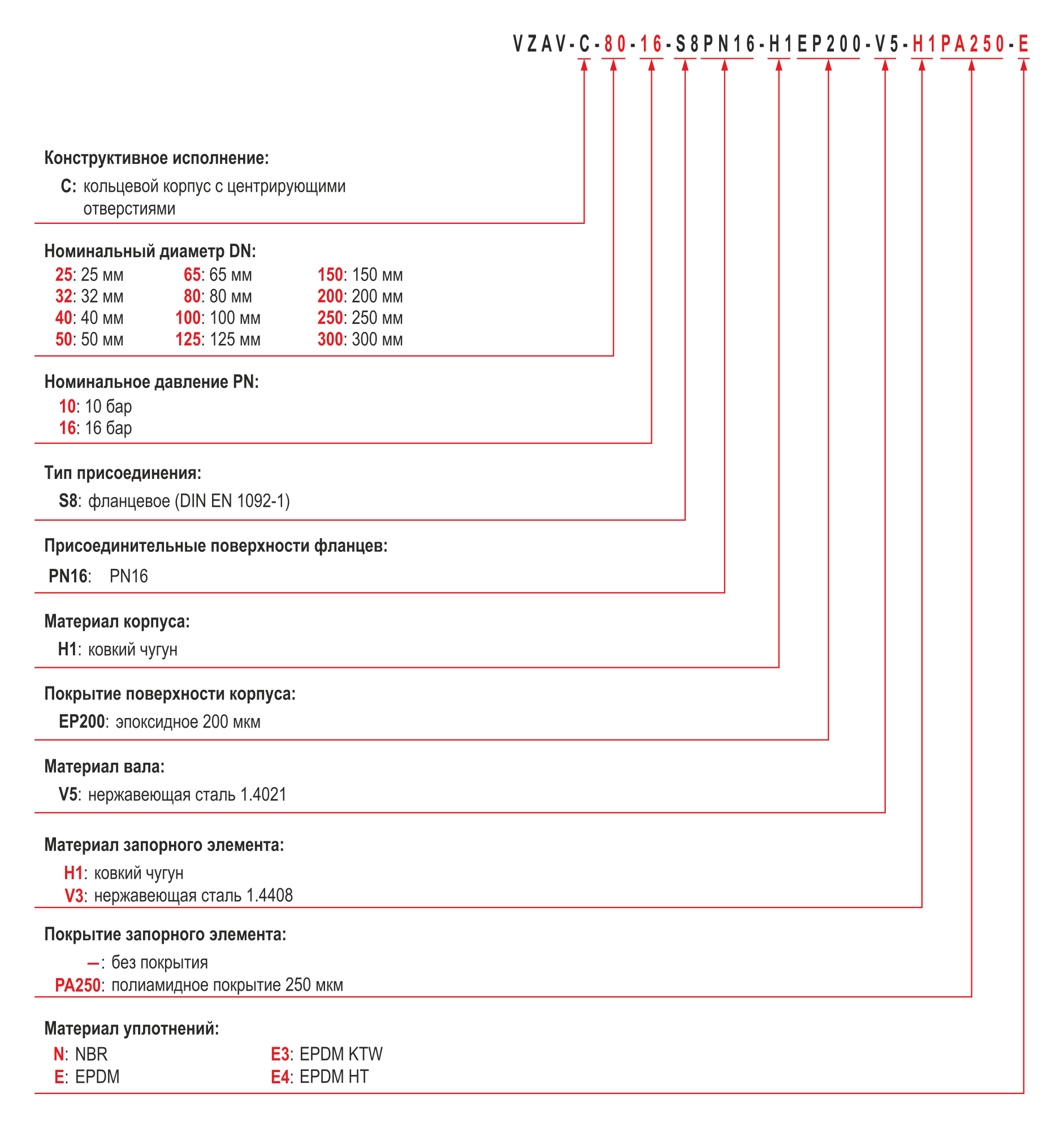

Обозначение при заказе дисковых затворов FESTO серий VZAV

Например: VZAV-C-50-16-S8PN16-H1EP200-V5-V3-E
Вы заказали: : дисковый затвор FESTO серии VZAV в кольцевом корпусе с центрирующими отверстиями, Dn 50 мм, номинальное давление 16 бар, присоединение по DIN EN 1092-1, присоединительные поверхности фланцев PN16, материал корпуса – ковкий чугун, покрытие эпоксидное 200 мкм, материал вала – нержавеющая сталь, материал диска - нержавеющая сталь, материал уплотнений – EPDM.
