ДАННЫЙ ТОВАР ЯВЛЯЕТСЯ УСТАРЕВШИМ- ПОСМОТРИТЕ ПОЛНЫЙ АНАЛОГ РЕЛЕ РД-30ДД на странице https://roskip.ru/RD30DD

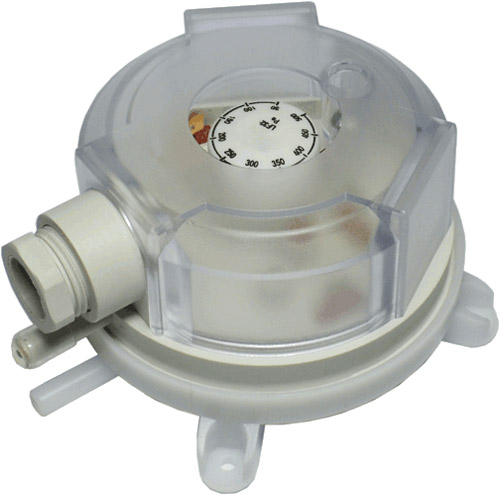

Реле дифференциального давления (прессостаты) серии LF32 используются в системах вентиляции и кондиционирования:

Для контроля перепада давления на фильтрах;
Для контроля состояния приводных ремней вентиляторов.

Основная функция реле серии LF32 - дискретное управление аварийной сигнализацией при возникновении нештатных ситуаций:

Засорение фильтров;
Обрыв приводных ремней;
Остановка привода вентилятора;
Изменение воздушного потока в воздуховодах и т.д.

Отличительные особенности реле серии LF32:

Удобная и простая настройка. Реле поставляются полностью готовыми к эксплуатации, не требуют сложных настроек. Установка точки отсчета перепада давления осуществляется поворотной рукояткой с нанесенной шкалой;
Простой и быстрый ввод в эксплуатацию. Комплект поставки включает в себя: реле серии LF32, 2 штуцера, импульсную трубку подключения к объекту и 4 винта для крепления реле на плоскость;
Не требует подключения напряжения питания. Для работы реле необходимо подключить только провода цепи управления аварийной сигнализацией и импульсные трубки.

Пример установки и работы реле серии LF32 для контроля засоренности фильтра:

ШАГ1. Установка:

Подключение реле к объекту осуществляется при помощи двух штуцеров и импульсной трубки, которые поставляются в комплекте. Штуцер высокого давления (+P) подключается до фильтра, а штуцер низкого давления (-P) подключается после фильтра.

ШАГ2. Настройка:

После установки реле и подключения сигнальных кабелей настраивается уставка срабатывания реле при помощи поворотной рукоятки с нанесенной шкалой в диапазоне, указанном на шкале.

ШАГ3. Работа:

При чистом фильтре (перепад давления на фильтре меньше уставки) реле находится в выключенном состоянии и сигнализация отключена (см. рисунок "Фильтр чистый");
Если фильтр засорен, т.е. перепад давления на фильтре превышает величину заданной уставки, контакты реле переключаются и включают сигнализацию (см. рисунок "Фильтр засорен");
После замены или очистки фильтра (перепад давления равен «уставка минус дифференциал») контакты реле вновь переводятся в выключенное состояние.

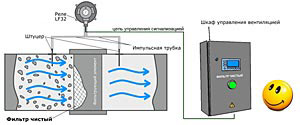

Фильтр чистый:

LF32 контроль засоренности фильтра (чистый фильтр)

Перепад давления меньше уставки;
Контакты "3" и "1" замкнуты, "3" и "2" разомкнуты (см. схему подключения);
Сигнализация выключена.

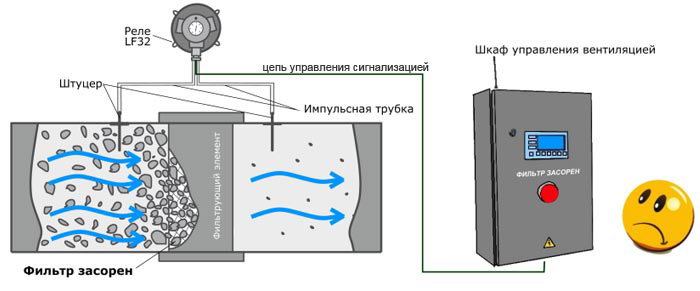

Фильтр засорен:

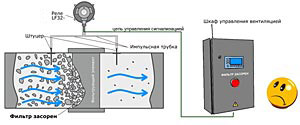

LF32 контроль засоренности фильтра (засоренный фильтр)

Перепад давления больше уставки;
Контакты "3" и "1" разомкнуты, "3" и "2" замкнуты (см. схему подключения);
Сигнализация включена.

Технические характеристики реле дифференциального давления серии LF32:

Параметр	Значение параметров
	LF32-02	LF32-03	LF32-04	LF32-05	LF32-10	LF32-25
Рабочая среда	Воздух, негорючие и неагрессивные газы
Диапазон измеряемых давлений	20...200 Па*	30…300 Па*	40…400 Па*	50…500 Па*	200…1000 Па*	500…2500 Па*
Дифференциал	10 Па*	10 Па*	20 Па*	20 Па*	100 Па*	150 Па*
Максимальное рабочее давление	10 кПа
Подвод давления к реле	Через встроенные штуцеры Ø 6 мм
Погрешность	≤ ± 15 %
Управляющий выход	Реле, НО + НЗ, 1,5 А при 250 VAC
Подключение сигнальных кабелей	К винтовым клеммам реле
Монтаж	Вертикально на плоскости**
Температура эксплуатации	-40…+85 °С
Степень защиты корпуса	IP54
Цена, руб. с НДС	1 416,00	1 416,00	1 416,00	1 298,00	1 298,00		1 416,00

* - для справки: 1 Па = 0.001 кПа = 100 мбар = 0.0000102 кг/см²;

** - ориентация реле в пространстве отличная от вертикальной может повлиять на величину перепада, при котором срабатывает выход реле.

Комплект поставки реле дифференциального давления серии LF32:

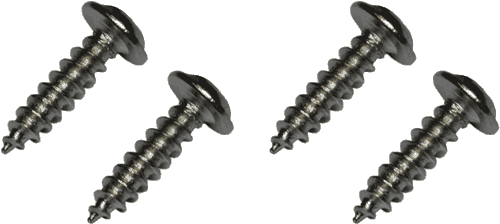

Реле LF32	2 штуцера	Импульсная трубка, 1,5 м	4 крепежных винта

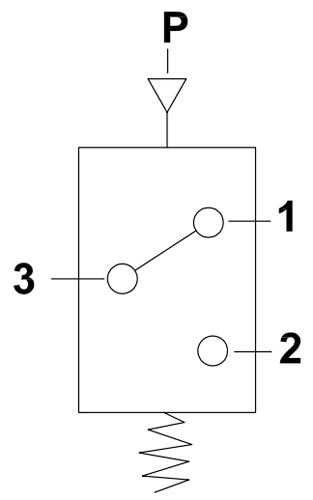

Электрическая схема подключения:

Контакты 3-1 замкнуты при перепаде давления меньше уставки;
Контакты 3-2 замкнуты при перепаде давления больше уставки.

Габаритные размеры реле дифференциального давления серии LF32:

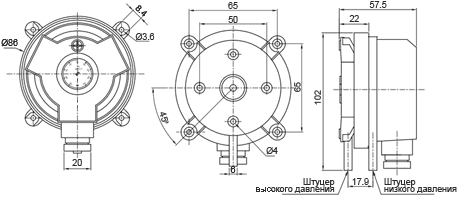

Реле давления:

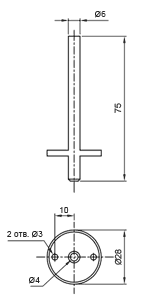

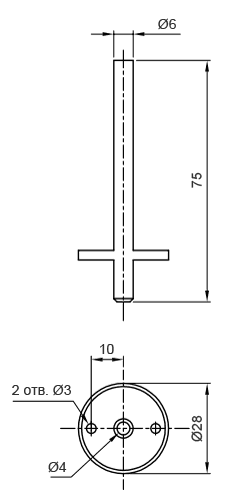

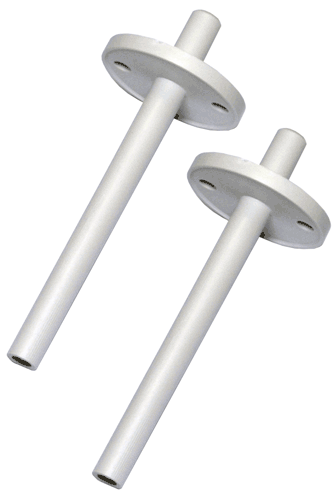

Штуцер:

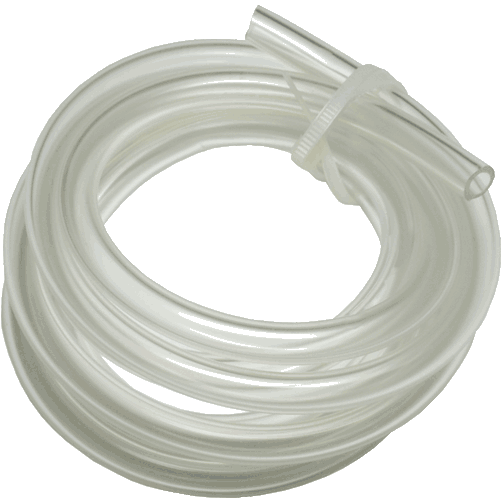

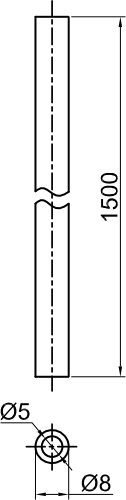

Импульсная трубка:

Взаимозаменяемость реле дифференциального давления:

LF32		DPS-N (Polar Bear)		DPS-BD
Модель	Диапазон давления, Па	Модель	Диапазон давления, Па	Модель	Диапазон давления, Па
LF32-02	20…200			DPS-BD 200	20…200
LF32-03	30…300			DPS-BD 300	30…300
LF32-04	40…400
LF32-05	50…500	DPS-500N	30-500	DPS-BD 500	50…500
LF32-10	200…1000	DPS-1500N*	100-1500	DPS-BD 1000	100…1000
LF32-25	500…2500	DPS-4500N*	500-4500	DPS-BD 2000	500…2000

*диапазоны перекрываются частично.

Скачать листовку "Реле дифференциального давления серии LF32"
