Назначение электромеханического реле давления XMAV Schneider Electric:
Реле давления XMAV предназначено для непосредственного пуска электродвигателей компрессоров или насосов с целью поддержания заданной величины давления, а также для решения других задач, связанных с регулированием давления.
Технические характеристики электромеханического реле давления XMAV Schneider Electric
Диапазон настройки верхнего порога (РН)
|
1…6 бар
|
1,3…12 бар
|
3,5…25 бар
|
Измеряемые среды
|
воздух, вода (пресная, морская) от 0..+70 °С
|
Температура окружающей среды
|
-25…+70° С
|
Степень защиты (в соответствии с МЭК 60529)
|
IP 54
|
Номинальные рабочие характеристики
|
AC-15; B300 (Ue=240 B, Ie=1.5 A - Ue=120 B, Ie=3 A)
DC-13; R300 (Ue=250 B, Ie=0.1 A)
|
Размеры В*Ш*Г (мм)
|
113*57*98
|
133*57*98
|
Установка датчика
|
Штекер ¼ BSP
|
Электрическое подключение
|
Винтовые клеммы, резьбовой кабельный ввод (DIN Pg13.5)
|
1-полюсной перекидной контакт безынерционного срабатывания
|
XMAV06L2135
|
XMAV12L2135
|
XMAV25L2135
|
Для определения РВ вычтите допустимый перепад (бар) из величины РН
|
Мин. на нижнем пороге
|
0,8
|
1
|
3,4
|
Мин. на верхнем пороге
|
1,2
|
1,7
|
4,5
|
Макс. на верхнем пороге
|
4,2
|
8,4
|
20
|
Настройка рабочего диапазона давления:


При помощи отвертки установите необходимые пределы верхней и нижней уставок давления. Для реле XMP предварительно необходимо снять защитный пластиковый кожух.

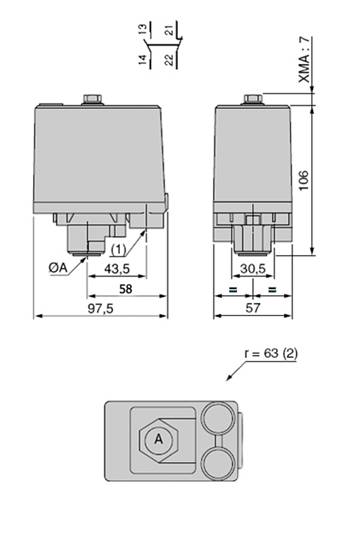

Габаритные размеры:
