ОВЕН ТРМ1 обновленный одноканальный измеритель-регулятор с RS-485

ОВЕН ТРМ1 обновленный одноканальный измеритель-регулятор с RS-485

ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры и других физических параметров по одному каналу.

Прибор проходит процедуру регистрации в Государственном реестре средств измерений. На текущий момент средством измерения не является. Вы можете заказать ТРМ1 с поверкой и сертификатом средства измерения предыдущей модификации.



План выхода в продажу нового ТРМ1-Х.У2:

ТРМ1 в корпусе для крепления в щит Щ1 и Щ2 Уже в продаже
ТРМ1 в компактном корпусе для крепления в щит Щ5 и на DIN-рейку Старт продаж IV квартал 2021 года. Заказать ТРМ1-Х.У
ТРМ1 в корпусе для крепления на стену Н Старт продаж II квартал 2022 года. Заказать ТРМ1-Х.У

Возможности регулятора

  1. Измерение и регулирование физических величин по одному каналу.
  2. Контроль обрыва связи с исполнительными механизмами.
  3. Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
  4. Сигнализация о выходе измеряемой величины за заданные пределы.
  5. Ручной режим управления исполнительными механизмами.
  6. Интеграция в систему диспетчеризации.

Преимущества

Монтаж

Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок.

Эксплуатация

Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
от -40 до +50 ⁰С

Индикация

Индикатор текущей измеренной температуры увеличен с 14 до 20 мм.

Навигация

Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора.

Простота

Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.

Ручной режим

Для проведения пуско-наладки в приборе реализована возможность управления исполнительными механизмами в ручном режиме.

Авария

ТРМ1 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.

Диспетчеризация

Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.

Сравнительная таблица линеек

Отличительный критерий ТРМ1.У ТРМ1.У2
Корпус ОВЕН ТРМ1.У ОВЕН ТРМ1.У2
Цифровой индикатор Один Два
Кнопки управления Три Четыре
Клеммная колодка Лепестковая Лифтовая
Высота индикатора 14 мм 20 мм
Монтаж в щит Одна плоскость, штыревой зацеп Одна или две плоскости, «трещетка»
Шунт для входных сигналов тока Внешний Встроенный
RS-485 Отсутствует По заказу
Уплотнитель для обеспечения IP Съемный Встроенный
Корпусное исполнение Щ5, 48×48 мм Нет Есть
Ручной режим управления Нет Есть
Контроль аварии LBA Нет Есть
Исполнение на -40°С Заказная позиция Стандартная позиция

Напряжение питания переменного тока ~90…264 В (номинальное 230 В)
Напряжение постоянного тока =21...120 В (номинальное 24 В)
Частота напряжения питания 50, 60 Гц
Потребляемая мощность не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В
Максимально допустимый ток источника питания 50 мА
Универсальный вход
Количество универсальных входов 1
Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
Время опроса входа: Не более 1 секунды
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей с включенной компенсацией холодного спая ±0,5 %
- для остальных видов датчиков ±0,25 %
Выходные устройства
Количество выходных устройств 1
Типы выходных устройств Р, К, С, Т, И, У
Корпус
Щитовой Щ1 96×96×53, IP54*
Щитовой Щ2  96×48×100, IP54*
Щитовой Щ5 (Начало продаж – IV квартал 2021 года) 48×48×103, IP54*
Настенный Н (начало продаж – II квартал 2022 года) 105×130×65, IP44
DIN-реечный (начало продаж – IV квартал 2021 года) 72×90×58, IP20
* со стороны передней панели
Условия эксплуатации
Температура окружающего воздуха –40...+50 °С
Атмосферное давление 84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) Не более 85 %

Характеристики измерительных датчиков

Обозначение Тип датчика Диапазон измерений Разрешающая способность
Термопреобразователи сопротивления
C 50 ТСМ (Cu50) W100=1.426 –50…+200 °С 0,1 °С
50 C ТСМ (50М) W100=1.428 –200…+200 °С 0,1 °С
P 50 ТСП (Pt50) W100=1.385 –200…+850 °С 0,1 °С
50 P ТСП (50П) W100=1.391 –240…+1100 °С 0,1 °С
C100 ТСМ (Cu100) W100=1.426 –50…+200 °С 0,1 °С
100C ТСМ (100М) W100=1.428 –200…+200 °С 0,1 °С
P100 ТСП (Pt100) W100=1.385 –200…+850 °С 0,1 °С
100P ТСП (100П) W100=1.391 –240…+1100 °С 0,1 °С
100n ТСН (100Н) W100=1.617 –60…+180 °С 0,1 °С
C500 ТСМ (Cu500) W100=1.426 –50…+200 °С 0,1 °С
500C ТСМ (500М) W100=1.428 –200…+200 °С 0,1 °С
P500 ТСП (Pt500) W100=1.385 –200…+850 °С 0,1 °С
500P ТСП (500П) W100=1.391 –250…+1100 °С 0,1 °С
500n ТСН (500Н) W100=1.617 –60…+180 °С 0,1 °С
C 1.0 ТСМ (Cu1000) W100=1.426 –50…+200 °С 0,1 °С
1.0 C ТСМ (1000М) W100=1.428 –200…+200 °С 0,1 °С
P 1.0 ТСП (Pt1000) W100=1.385 –200…+850 °С 0,1 °С
1.0 P ТСП (1000П) W100=1.391 –250…+1100 °С 0,1 °С
1.0 n ТСН (1000Н) W100=1.617 –60…+180 °С 0,1 °С
C 53 ТСМ (53М) W100=1.426 (гр. 23) –50…+200 °С 0,1 °С
Термоэлектрические преобразователи
tC. L термопара ТХК (L) –200…+800 °С 0,1 °С
tC. J термопара ТЖК (J) –200…+1200 °С 0,1 °С
tC. n термопара ТНН (N) –200…+1300 °С 0,2 °С
tC.HA термопара ТХА (K) –200…+1360 °С 0,2 °С
tC. S термопара ТПП (S) –50…+1750 °C 0,2 °С
tC. r термопара ТПП (R) –50…+1750 °C 0,2 °С
tC. b термопара ТПР (В) +200…+1800 °C 0,2 °С
tC.A1 термопара ТВР (А-1) 0…+2500 °С 0,4 °С
tC.A2 термопара ТВР (А-2) 0…+1800 °C 0,2 °С
tC.A3 термопара ТВР (А-3) 0…+1800 °C 0,2 °С
tC. t термопара ТМК (Т) –200…+400 °С 0,1 °С
tC.dL Typ.L (DIN 43710)* 0…+900 °С 0,1 °С
tC.dK Typ К (DIN 43710)** -200… +900 °С 0,1 °С
tC. E ТХКн (Е) -200....+900 °С 0,1 °С
Пирометры
Plr.1 Пирометр РК-15 +400… +1500 °С 0,1 °С
Plr.2 Пирометр РК-20 +600… +2000 °С 0,1 °С
Plr.3 Пирометр РС-20 +900… +2000 °С 0,1 °С
Plr.4 Пирометр РС-25 +1200… +2500 °С 0,1 °С
Унифицированные сигналы
i 0.5 ток 0…5 мА 0…100 % 0,01 мА
i 0.20 ток 0…20 мA 0…100 % 0,01 мА
i 4.20 ток 4…20 мА 0…100 % 0,01 мА
U -5.5 напряжение –50…+50 мВ 0…100 % 0,01 мВ
U 0.1 напряжение 0…1 В 0…100 % 0,01 мВ
* С учетом компенсации температуры от ДХС ** НСХ согласно DIN 43710

Характеристики выходных устройств

Обозначение Тип выходного устройства (ВУ) Электрические характеристики
Р электромагнитное реле Не более 8 А при 230 В 50...60 Гц, cos φ  > 0,4
К транзисторная оптопара n–p–n типа Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С симисторная оптопара Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И цифроаналоговый преобразователь «параметр–ток 4…20 мА» нагрузка 100…1000 Ом, напряжение питания 12...30 В пост. тока
У цифроаналоговый преобразователь «параметр–напряжение 0…10 В» Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 15…32 В
Т выход для управления твердотельным реле Выходной ток не более 60 мА. Выходное напряжение высокого уровня – 3,9…6 В. Выходное напряжение низкого уровня – 0…0,7 В

Визуализация ТРМ1

Для оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора ТРМ1 имеется возможность подключения к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с техническим процессом.

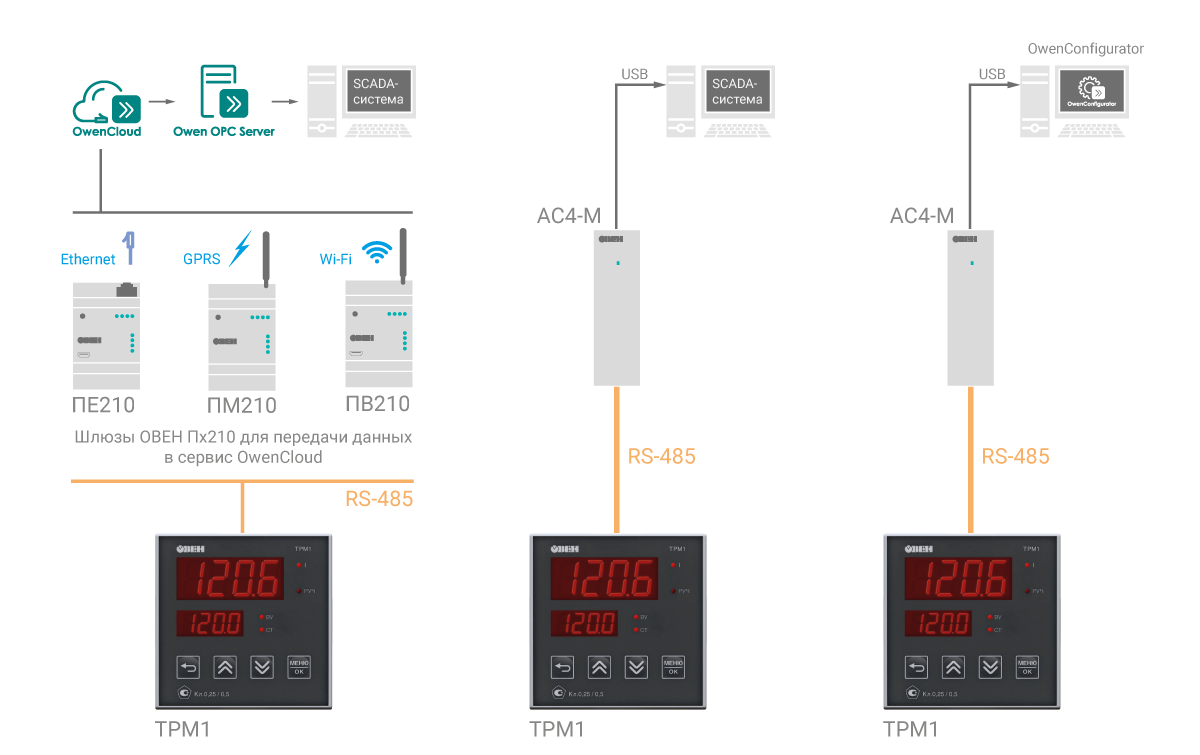

Наличие интерфейса RS-485 позволяет включать ТРМ1 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля и управления.

Функциональная схема ТРМ1

Обозначение при заказе обновленной модели ТРМ1-Х.У2

Модификация ТРМ1
