Миниатюрный индикатор ОВЕН ИТП-11 предназначен для отображения текущего значения сигнала токовой петли 4…20 мА.
Основные преимущества ИТП-11:
- возможность масштабирования измеряемого сигнала для отображения значения в реальных единицах измерения (барах, литрах, метрах, процентах и т.п.), в т.ч. вычисление квадратного корня;
- питание непосредственно от цепи токовой петли;
- визуальная сигнализация о выходе значения тока за пределы 4…20 мА;
- монтаж в стандартное отверстие 22 мм.
ИТП-11 удобен:
- для локальной индикации измеряемого параметра в местах установки датчиков;
- для установки в монтажный щит, например, для отображения данных с ПЛК
и т.п.
Варианты конструктива:
- Черный корпус - красный светодиодный индикатор (выпускается),
- Черный корпус - зеленый светодиодный индикатор (план - 3 кв. 2012 г.),
- Серый корпус - красный светодиодный индикатор (план - 3 кв. 2012 г.),
- Серый корпус - зеленый светодиодный индикатор (план - 3 кв. 2012 г.).
ОВЕН ИТП-11 поставляется под заказ. Срок поставки 14 рабочих дней.
Технические характеристики:
Наименование
|
Значение
|
Питание
|
Двухпроводная токовая петля от 4 до 20 мА (падение напряжения не более 7 В)
|
Количество входов
|
1
|
Входной сигнал
|
От 4 до 20 мА
|
Пределы основной приведенной погрешности индикации
|
± 0,25 %
|
Время установления показаний
|
Не более10 с
|
Время опроса входа
|
Не более 1 с
|
Степень защиты корпуса
|
- со стороны лицевой панели IP54
- со стороны цилиндрической части корпуса IP20
|
Габаритные размеры прибора
|
24×48×65 мм
|
Монтажная резьба
|
М22
|
Масса прибора
|
Не более 0,1 кг
|
Средний срок службы
|
8 лет
|
Средняя наработка на отказ
|
10000 ч
|

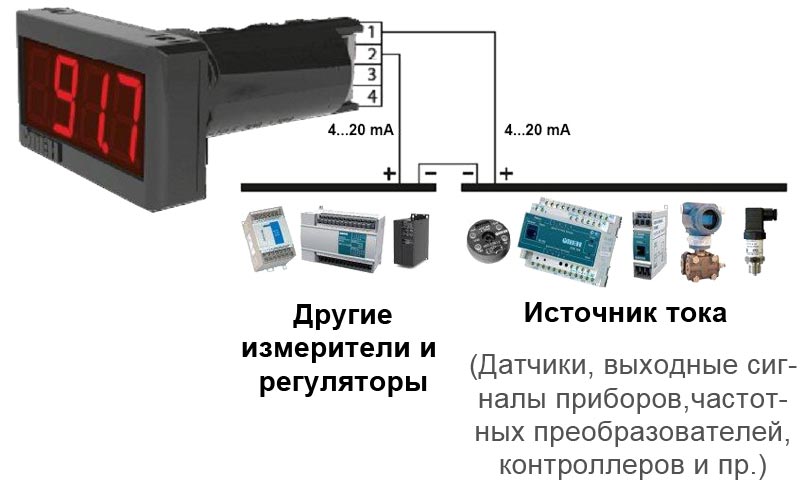

Схема подключения ОВЕН ИТП 11:
![Нажмите для увеличения](/_data/objects/0000/9510/shema-podkluceniy_min.gif)
|

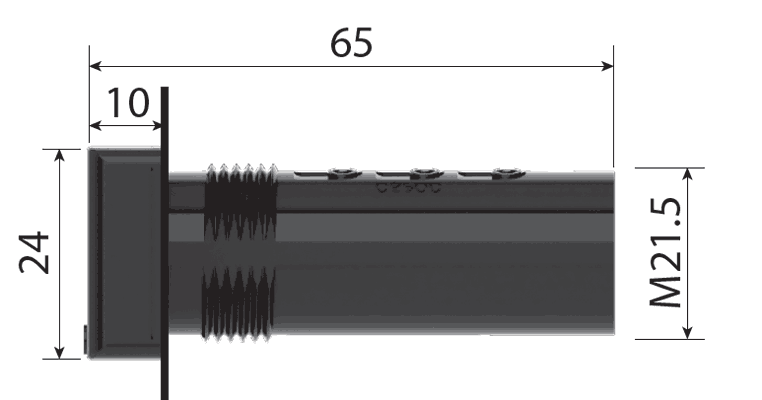

Габаритные размеры ОВЕН ИТП 11:
![Нажмите для увеличения](/_data/objects/0000/9510/gabaritnye-razmery-ITP11.gif)
|

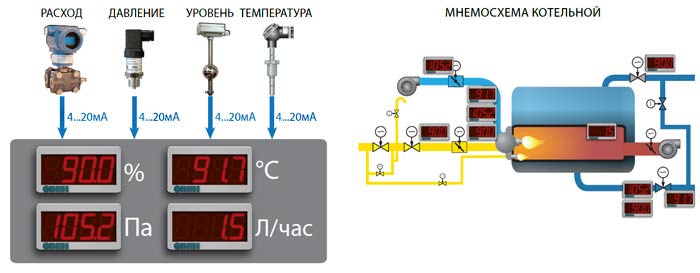

Пример применения и индикации:
![Нажмите для увеличения](/_data/objects/0000/9510/Primery-ITP11(1).jpg)
