Трубки Перкинса (петлевые) KIPVALVE ТПП14, ТПУ14

Петлевые трубки

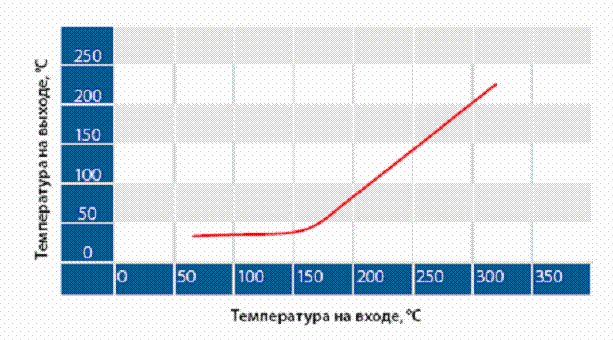

Трубки Перкинса используются для защиты манометров и датчиков давления от пульсации измеряемой среды, гидравлического удара и перегрева в случаях, когда температура измеряемой среды превышает 90°С.

В зависимости от расположения трубопровода выбирают:

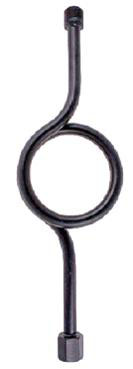

- трубки Перкинса прямые (ТПП) для горизонтальных трубопроводов;

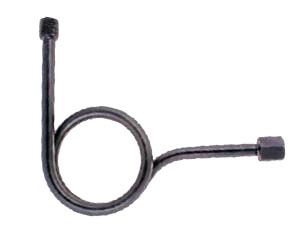

- трубки Перкинса угловые (ТПУ) для вертикальных трубопроводов.

В зависимости от присоединения к процессу/прибору выбирают исполнения:

- резьба внутренняя/наружняя (ВН) при монтаже через штуцер приварной (ШП KIPVALVE);

- резьба наружняя/наружняя (НН) при монтаже через приварную бобышку (БП KIPVALVE);

- резьба наружняя/под сварку (НС) при непосредственной приварке к трубопроводу.

Параметр Значение
Материал трубки Углеродистая сталь 20 Нержавеющая сталь 12Х18Н10Т (AISI321)
Рабочее давление,МПа 25 16
Максимальная рабочая температура, °С 200 450
Резьба присоединения G½ или M20×1,5
Исполнение (резьба) внутренняя / наружная, наружная/наружная, наружная/под сварку, внутренняя/накидная гайка
Материал углеродистая сталь 20/ нержавеющая сталь 12Х18Н10Т(AISI321)
Толщина стенки, мм 2

В линейке трубок Перкинса KIPVAVLE ТП представлены следующие стандартные модификации (из стали 20):

Резьба внутренняя/наружняя Резьба наружняя/наружняя Резьба наружняя/под сварку Резьба наружняя/накидная гайка
Прямые трубки
ТПП14.G12-G12.ВН
ТПП14.М20-М20.ВН
ТПП14.G12-G12.НН
ТПП14.М20-М20.НН
ТПП14.G12-d14.НC
ТПП14.М20-d14.НC
ТПП14.G12-G12.ВГ
ТПП14.М20-М20.ВГ
Угловые трубки
ТПУ14.G12-G12.ВН
ТПУ14.М20-М20.ВН
ТПУ14.G12-G12.НН
ТПУ14.М20-М20.НН
ТПУ14.G12-d14.НC
ТПУ14.М20-d14.НC
ТПУ14.G12-G12.ВГ
ТПУ14.М20-М20.ВГ

Для заказа трубок Перкинса из нержавеющей стали 12Х18Н10Т(AISI321) нужно добавить в конце стандартного обозначения ".12Х". Например, ТПП14.G12-G12.ВН.12Х.

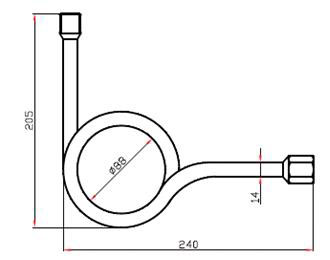

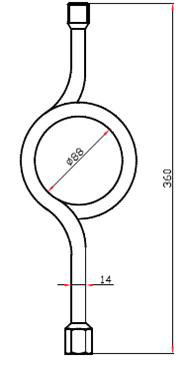

Габаритные размеры трубок Перкинса (петлевых трубок) KIPVALVE

Модификация Чертеж L, мм H, мм M M1
Прямые трубки
ТПП14.G12-G12.ВН ТПП14 400 117 G1/2 G1/2
ТПП14.М20-М20.ВН 400 117 M20x1,5 M20x1,5
ТПП14.G12-G12.НН 400 117 G1/2 G1/2
ТПП14.М20-М20.НН 400 117 M20x1,5 M20x1,5
ТПП14.G12-d14.НC 382 117 G1/2 ⌀14 мм
ТПП14.М20-d14.НC 382 117 M20x1,5 ⌀14 мм
ТПП14.G12-G12.ВГ 420 117 G1/2 G1/2
ТПП14.М20-М20.ВГ 420 117 M20x1,5 M20x1,5
Угловые трубки
ТПУ14.G12-G12.ВН 254 204 G1/2 G1/2
ТПУ14.М20-М20.ВН 254 204 M20x1,5 M20x1,5
ТПУ14.G12-G12.НН 251 204 G1/2 G1/2
 ТПУ14.М20-М20.НН 251 204 M20x1,5 M20x1,5
ТПУ14.G12-d14.НC 250 185 G1/2 ⌀14 мм
ТПУ14.М20-d14.НC 250 185 M20x1,5 ⌀14 мм
ТПУ14.G12-G12.ВГ 265 185 G1/2 G1/2
ТПУ14.М20-М20.ВГ 265 185 M20x1,5 M20x1,5



Скачать листовку "Трубки Перкинса KIPVALVE"
