Назначение
|
|
«Кабель
ИП320» предназначен для подключения панели оператора ИП320 к персональному
компьютеру. Кабель позволяет программировать панель посредством бесплатного
конфигуратора ИП320. Подключение кабеля к панели производится без
использования переходника, согласно рис. 1.
Помимо
этого «Кабель ИП320» можно использовать для связи панели оператора ИП320 с
программируемым контроллером ОВЕН ПЛК100, связь осуществляется через порт
контроллера - RS232, как указано на рис.2.
Распайка
кабеля представлена на рис.3.
|
|
|

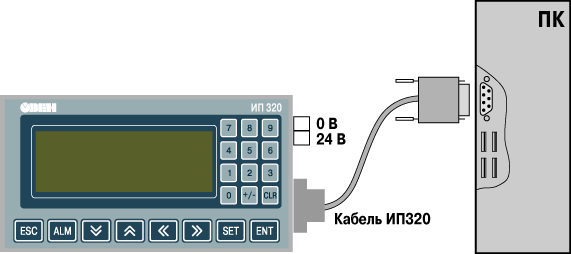

Рис. 1.
Подключение панели оператора ИП320 к ПК с помощью Кабеля ИП320.

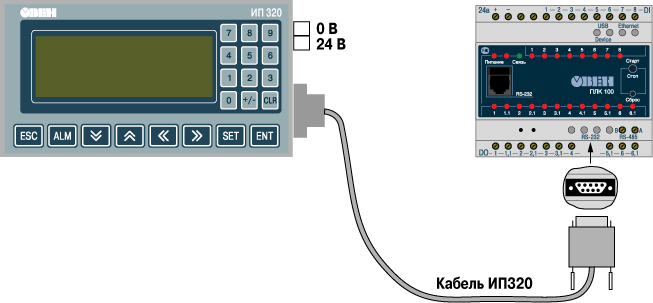

Рис. 2.
Подключение ПЛК100 к ИП320 с помощью Кабеля ИП320

Рис. 3.
Распайка Кабеля ИП320.

Технические
характеристики:
Разъем со
стороны панели – DB9f
Разъем со
стороны компьютера – DB9f
Длина
кабеля – 1,5 м.
Рабочая
температура – -20..+75 С
Вес/с
упаковкой – 66/75 гр. +/-5гр.
Комплектация:
Кабель
ИП320 – 1шт.
Гарантийный
талон – 1 шт.
