Любой режущий инструмент рано или поздно тупится – вечной заточки не существует. Поэтому лезвия в любых стрипперах точно также подвержены износу и замене. Кроме того, нарушения условий эксплуатации стриппера могут повлечь за собой поломку лезвий. Например, неудачно уронили и отломался «зуб», снятие изоляции из фторопласта или других жестких пластиков закончилось переломом пополам. Не торопитесь выбрасывать инструмент – лезвия в наличии на складе (артикул для заказа wcn51100002), а их замена не вызовет сложностей.
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--000.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--001.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--002.jpg) |

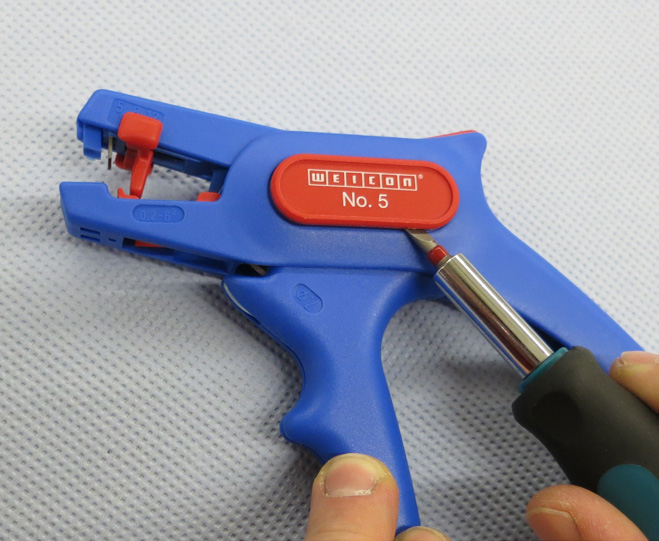

1. Снимите боковую вставку-заглушку с логотипом с одной стороны |

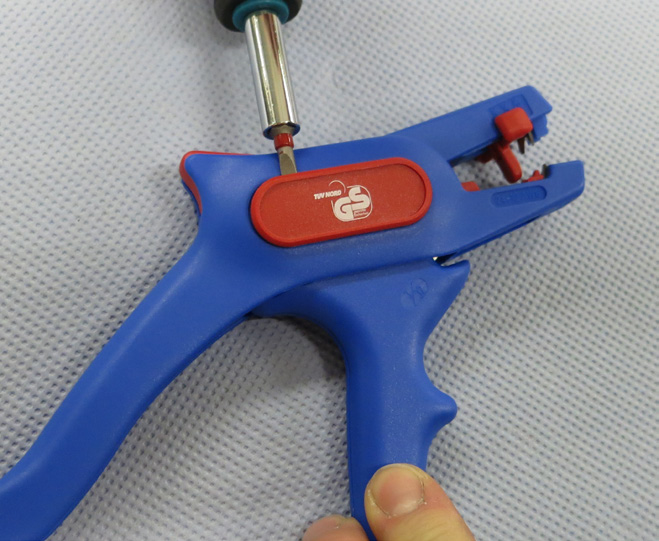

2. Снимите боковую вставку-заглушку с логотипом с другой стороны |

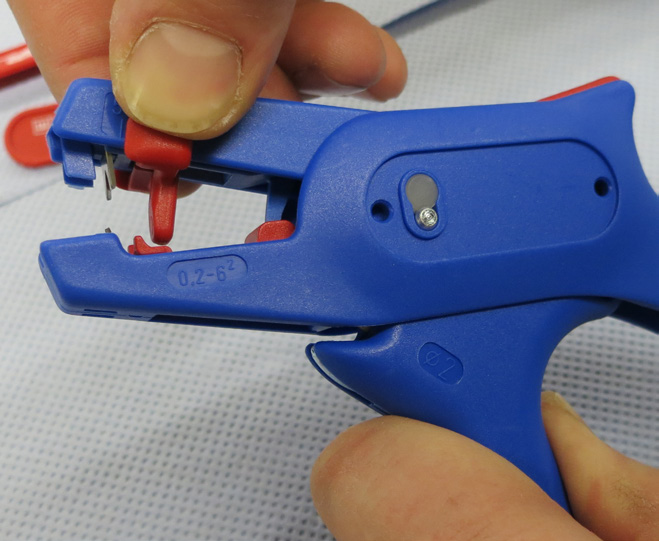

3. Сожмите ушки ограничителя длины снимаемой изоляции и снимите его |
|
|
|
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--008.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--003.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--011.jpg) |

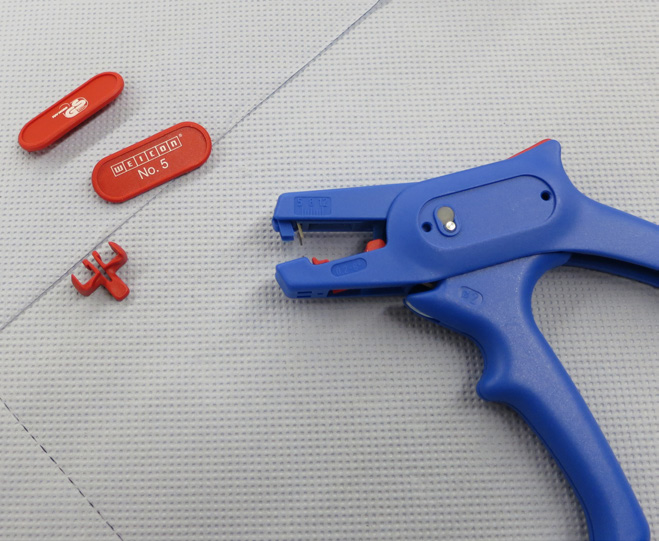

Общий вид снятых частей |

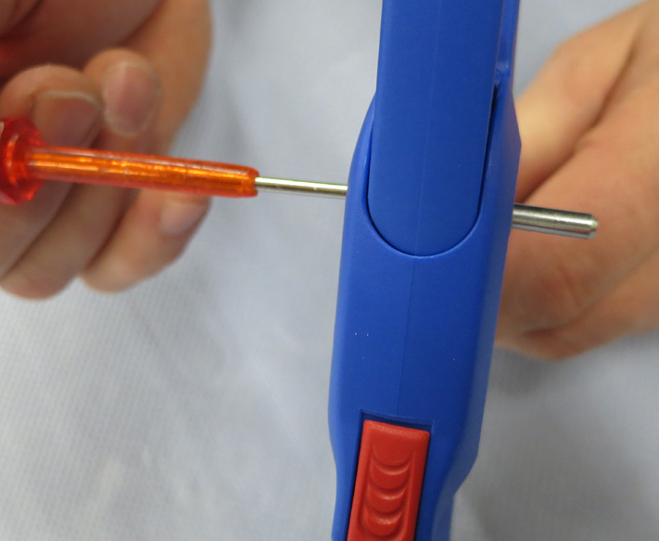

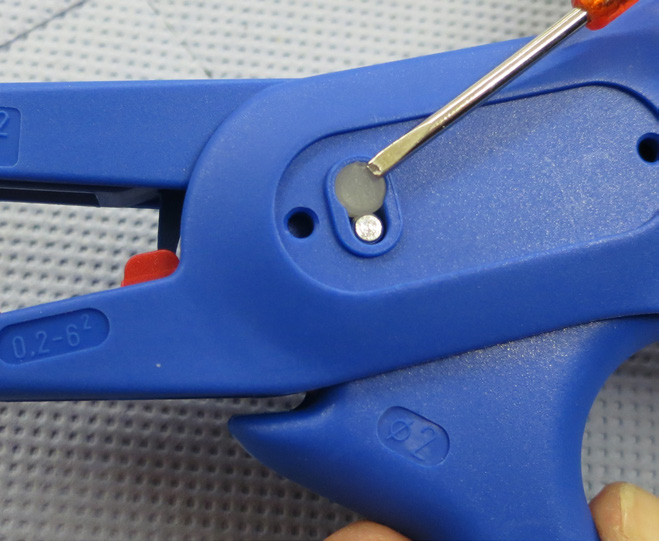

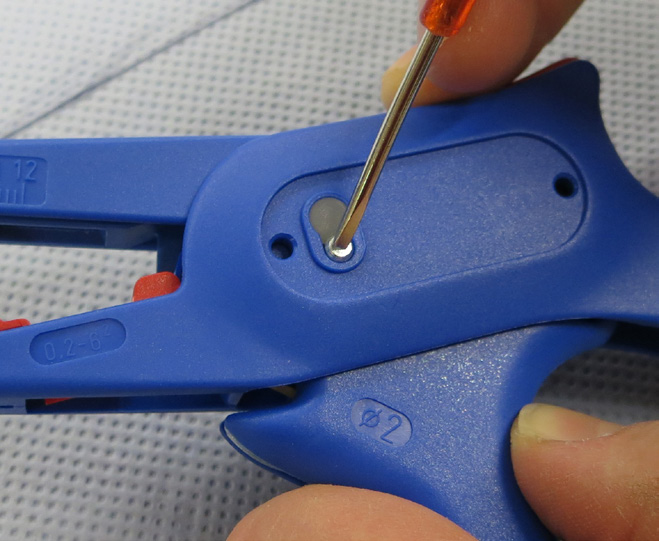

4. Выдавите штифт, как показано на рисунке, и снимите пластиковые демпферы |
Выдавливание штифта, вид сверху |
|
|
|
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--009.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--004.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--005.jpg) |

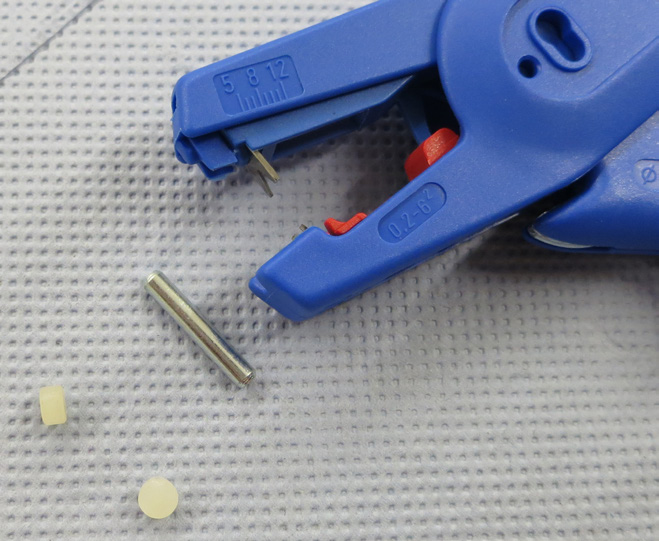

Общий вид снятых частей |

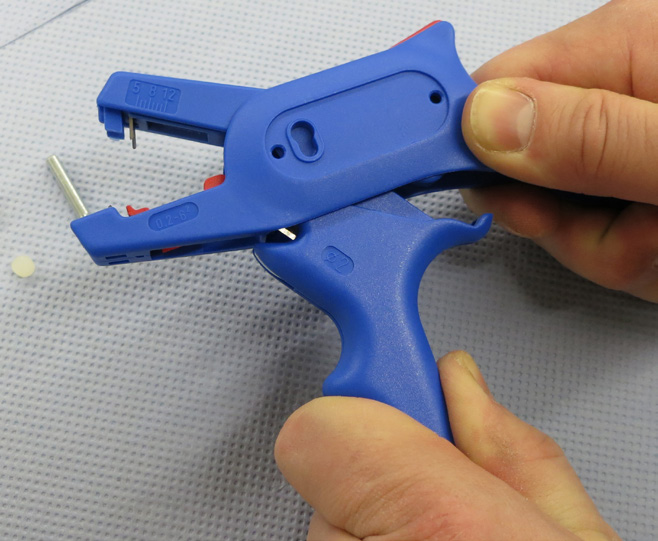

5. Легко покачайте нижнюю рукоятку |

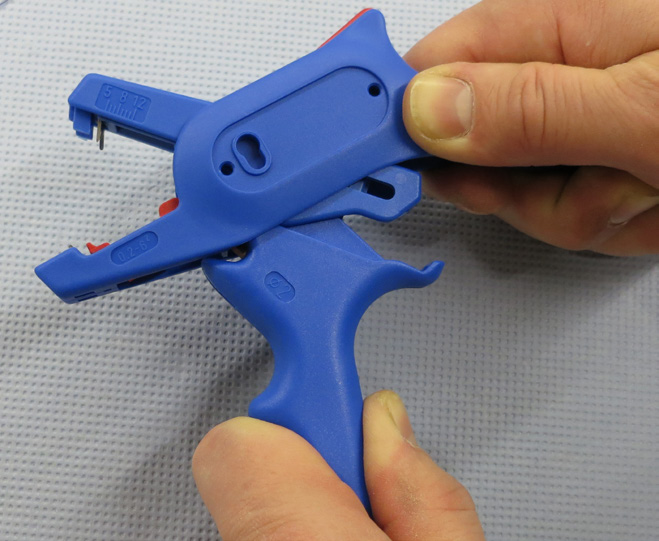

6. Разведите без усилия рукоятки на максимально возможное расстояние |
|
|
|
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--006.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--028.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--027.jpg) |

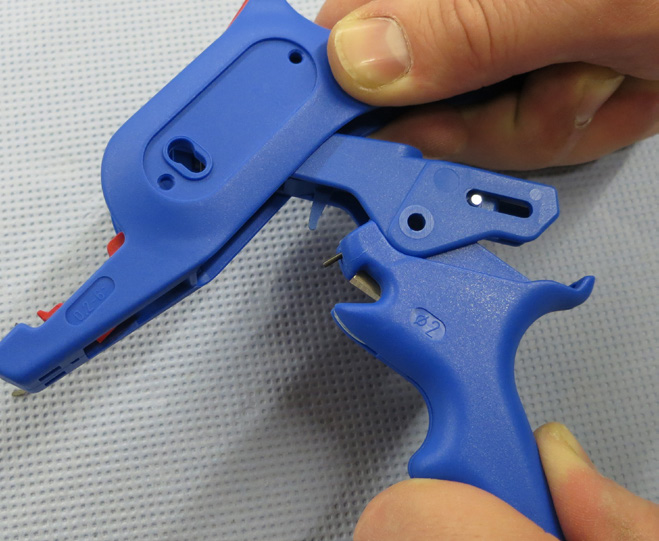

7. Потяните нижнюю рукоятку вниз и вытащите ее |

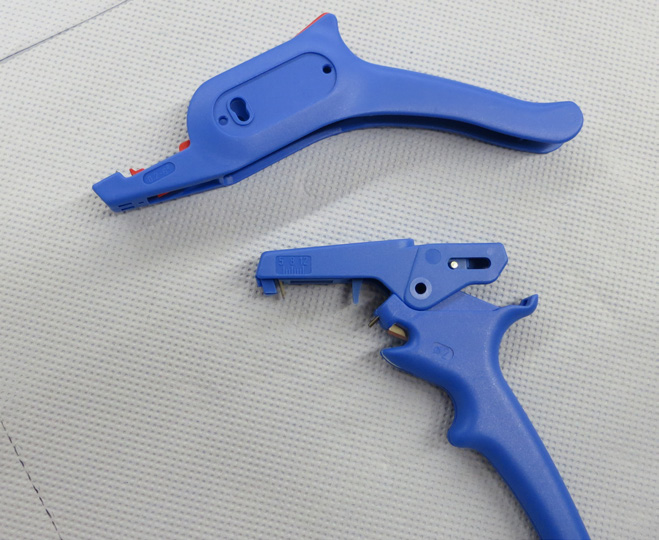

Вид обеих рукояток |

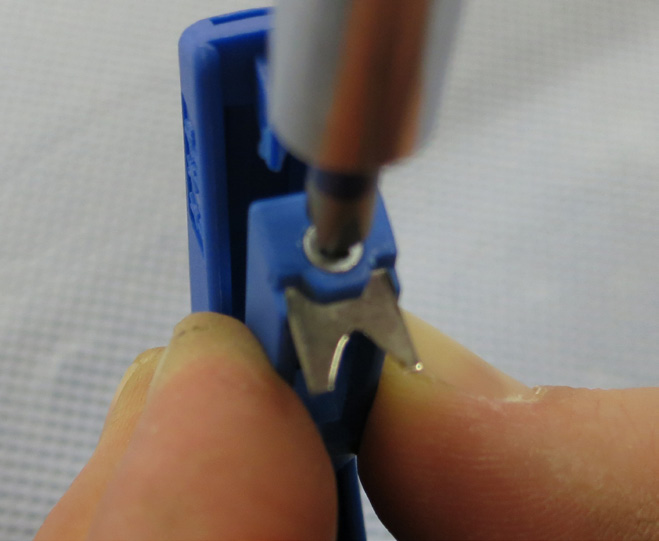

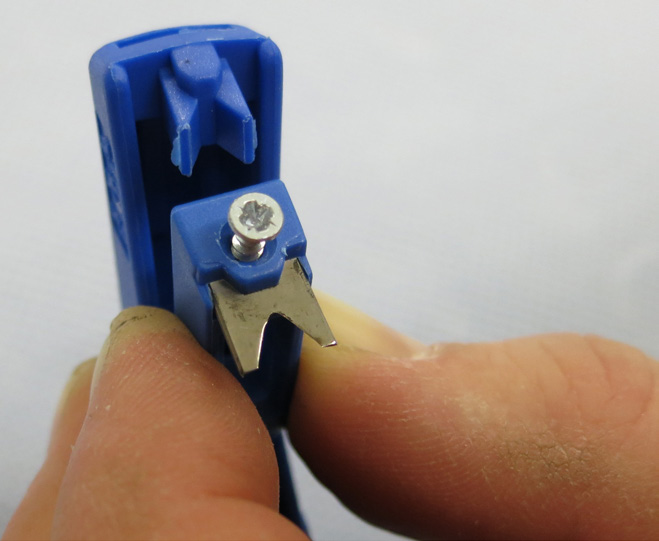

8. [Нижняя рукоятка/Верхнее лезвие] Открутите фиксирующий винт, замените верхнее лезвие, закрутите винт |
|
|
|
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--025.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--017.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--018.jpg) |
Крупный план верхнего лезвия |

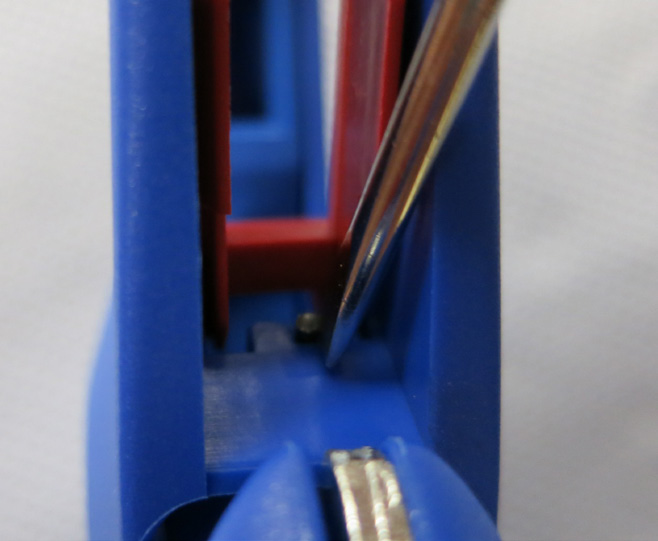

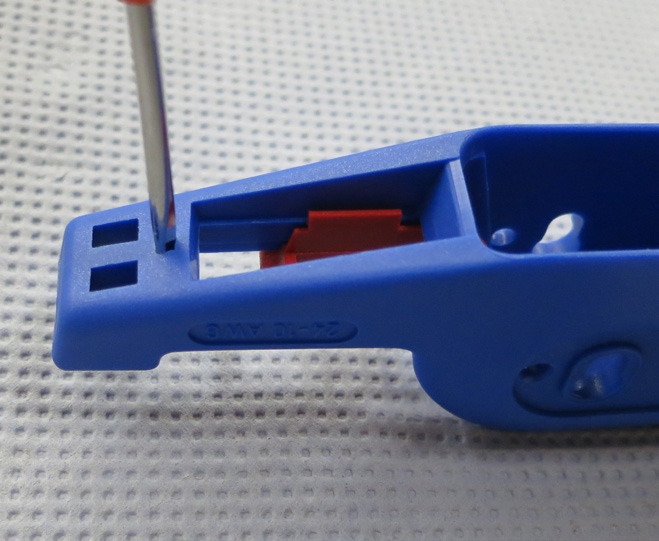

9. [Верхняя рукоятка/Нижнее лезвие] Выдавите нижнее лезвие тупым тонким предметом (например, плоской отверткой) и запрессуйте новое лезвие до упора плоским широким предметом, во избежание повреждения режущих кромок |

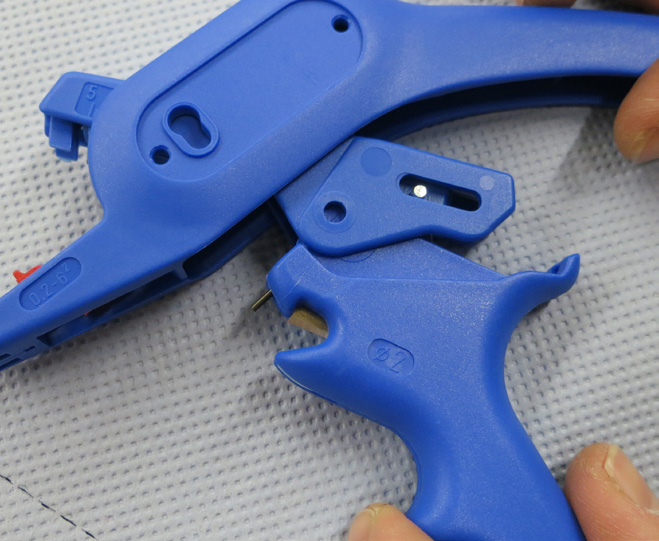

10. Вставьте нижнюю рукоятку в верхнюю |
|
|
|
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--024.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--019.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--020.jpg) |
11. Не забудьте установить на место стальную пружину кручения, как показано на рисунке |

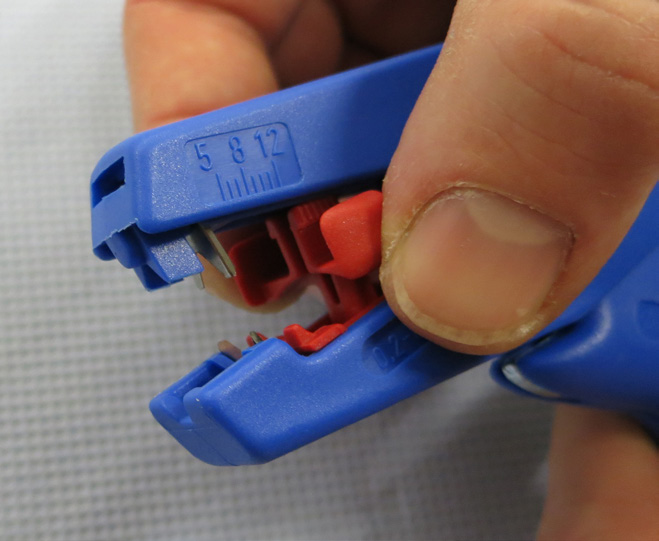

12. Протолкните вперёд вставку красного цвета на нижней губке |

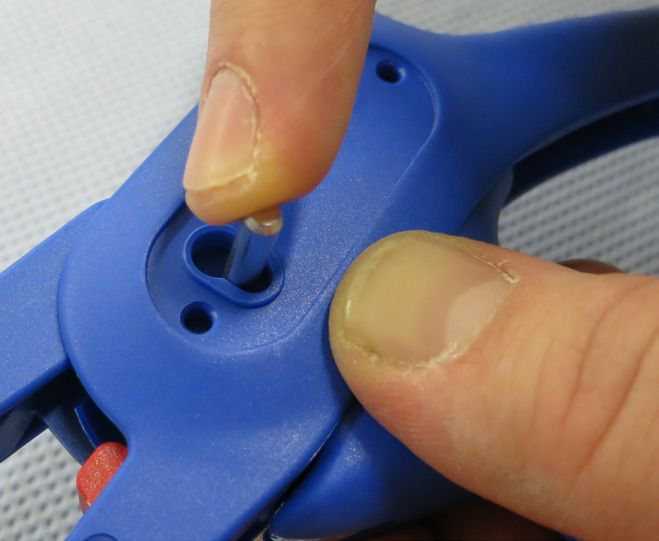

13. Вставьте штифт |
|
|
|
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--021.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--022.jpg) |
![УВЕЛИЧИТЬ](/_data/objects/0001/1038/img.11038.image--023.jpg) |
14. Вставьте пластиковые демпферы |
15. Вставьте ограничитель длины снимаемой изоляции |
16. Вставьте обе вставки-заглушки с логотипами |
