Шаровые краны FESTO серии VZBA – надежное техническое решение в задачах управления потоками воды, нейтральных жидкостей, газов. Корпус шаровых кранов FESTO серии VZBA изготовлен из высоколегированной нержавеющей стали. Серия представлена 2- и 3-ходовыми модификациями. Шаровые краны FESTO серий VZBA выполнены с качеством, не вызывающим сомнений, применяются в различных отраслях промышленности.

Преимущества шаровых кранов FESTO серий VZBA:

Изготовлены в соответствии со стандартами ISO 5211, EN 10226-1, EN 558, EN 12627.
Обладают высокой надежностью и длительным сроком эксплуатации.

Технические характеристики шаровых кранов FESTO серий VZBA

Модель шарового крана	Модификация крана
Модель шарового крана	2-ходовый	3-ходовый
Тип крана	полнопроходной
Номинальный диаметр (Dn)	15…100 мм	8… 50 мм
Тип управления	механическое, пневматический или электрический поворотный привод
Направление потока	реверсивное
Индикация состояния	направление паза на валу = направление потока
Тип монтажа	трубный монтаж
Положение при сборке	любое
Присоединение	резьбовое (EN 10226-1)
Рабочая среда	сжатый воздух по ISO 8573-1:2010, нейтральные жидкости, инертные газы, вода, кроме водяного пара
Номинальное давление (PN)	63 бар
Температура рабочей среды	–20…+200°С

Момент страгивания шаровых кранов FESTO серий VZBA ¹

2-ходовые

3-ходовые

Модификация крана	Момент страгивания,Н•м
VZBA-1/2	10
VZBA-3/4	14
VZBA-1	17
VZBA-11/4	24
VZBA-11/2	29
VZBA-2	44
VZBA-21/2	78
VZBA-3	112
VZBA-4	140

Модификация крана	Момент страгивания,Н•м
VZBA-1/4	13
VZBA-3/8	13
VZBA-1/2	13
VZBA-3/4	18
VZBA-1	22
VZBA-11/4	35
VZBA-11/2	42
VZBA-2	68

¹-Момент страгивания – минимальное значение крутящего момента, который нужно приложить к штоку крана, для его гарантированного открытия и закрытия.

Материалы конструкции шаровых кранов FESTO серий VZBA

Элемент конструкции	Материал
Корпус	высоколегированная нержавеющая сталь 1.4408 (ASTM A351-CF8M)
Шар
Вал	высоколегированная нержавеющая сталь 1.4401 (ASTM A240-316)
Уплотнения	PTFE, RTFE

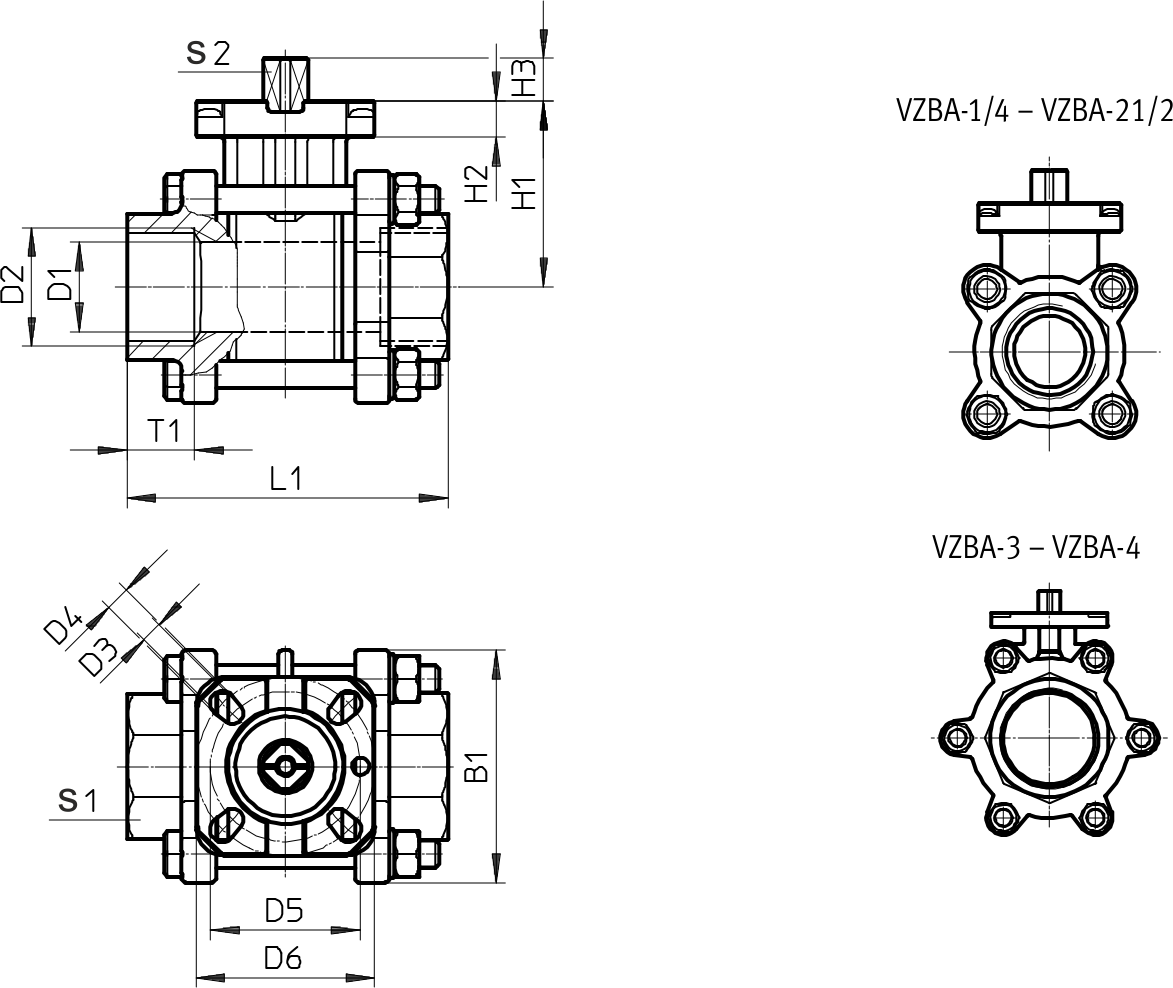

Габаритные размеры 2-ходовых шаровых кранов FESTO серий VZBA

Модификация крана	Размер, мм
Модификация крана	B1	D1	D2	D3	D4	D5	D6	H1	H2	H3	L1	L2	S1	S2
VZBA-1/2	49	16	Rp1/2	6	6	36	42	40	9	8,5	75	16	29	9
VZBA-3/4	54	20	Rp3/4	6	6	36	42	44	9	8,5	80	17	35	9
VZBA-1	60,5	25	Rp1	6	7	42	50	52	10	11,5	90	19	41	11
VZBA-11/4	71,5	32	Rp1 1/4	6	7	42	50	58	10	11,5	110	23	50	11
VZBA-11/2	80,5	38	Rp1 1/2	7	9	50	70	68	13	15,5	120	24	58	14
VZBA-2	99,5	50	Rp2	7	9	50	70	77	13	15,5	140	25,8	73	14
VZBA-21/2	127	65	Rp2 1/2	9	11	70	102	98	13	18,5	185	34	90	17
VZBA-3	191	80	Rp3	9	11	70	102	110	13	18,5	205	36	105	17
VZBA-4	222	100	Rp4	-	11	-	102	138	16	23,5	240	38	135	22

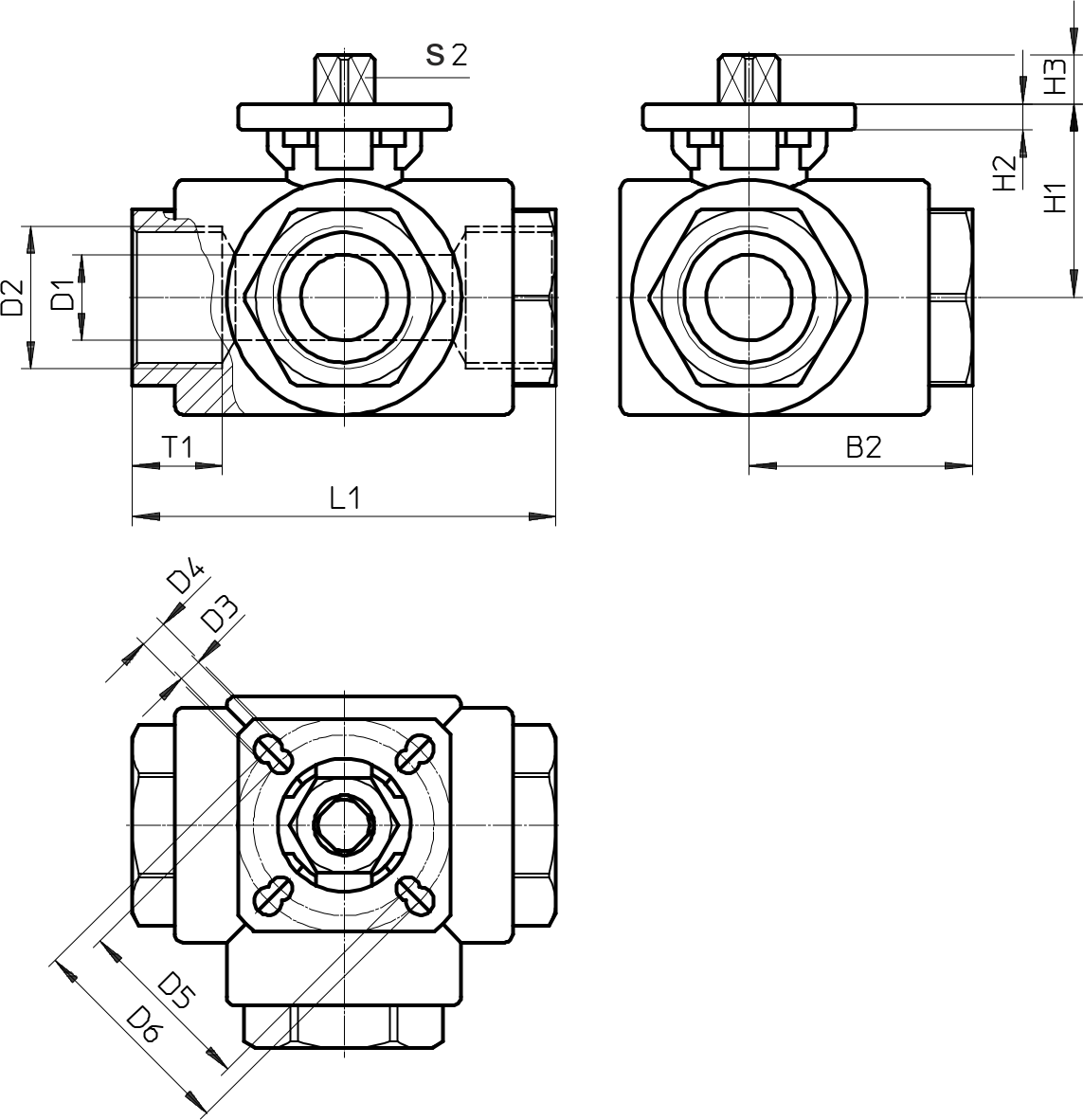

Габаритные размеры 3-ходовых шаровых кранов FESTO серий VZBA

Модификация крана	Размер, мм
Модификация крана	B2	D1	D2	D3	D4	D5	D6	H1	H2	H3	L1	L2	S2
VZBA-1/4	40	11,6	Rp1/4	5,5	5,5	36	42	35,9	6	7,4	80	15	9
VZBA-3/8	40	12,7	Rp3/8	5,5	5,5	36	42	35,9	6	7,4	80	18	9
VZBA-1/2	40	12,7	Rp1/2	5,5	5,5	36	42	35,9	6	7,4	80	17,5	9
VZBA-3/4	43,8	16	Rp3/4	5,5	6,5	42	50	40,9	6	12,8	87,5	20	11
VZBA-3/4	43,8	16	Rp3/4	5,5	6,5	42	50	40,9	6	12,8	87,5	20	11
VZBA-1	50	20	Rp1	5,5	6,5	42	50	45,2	6	11,4	100	21	11
VZBA-11/4	61,5	25,4	Rp1 1/4	5,5	6,5	42	50	51	6	12,6	123	21	11
VZBA-11/2	71,5	31,8	Rp1 1/2	5,5	6,5	42	50	55,5	6	12,6	142,2	23	11
VZBA-2	85,3	38,1	Rp2	6,5	8,5	50	70	66	6	14,3	170,6	26	14

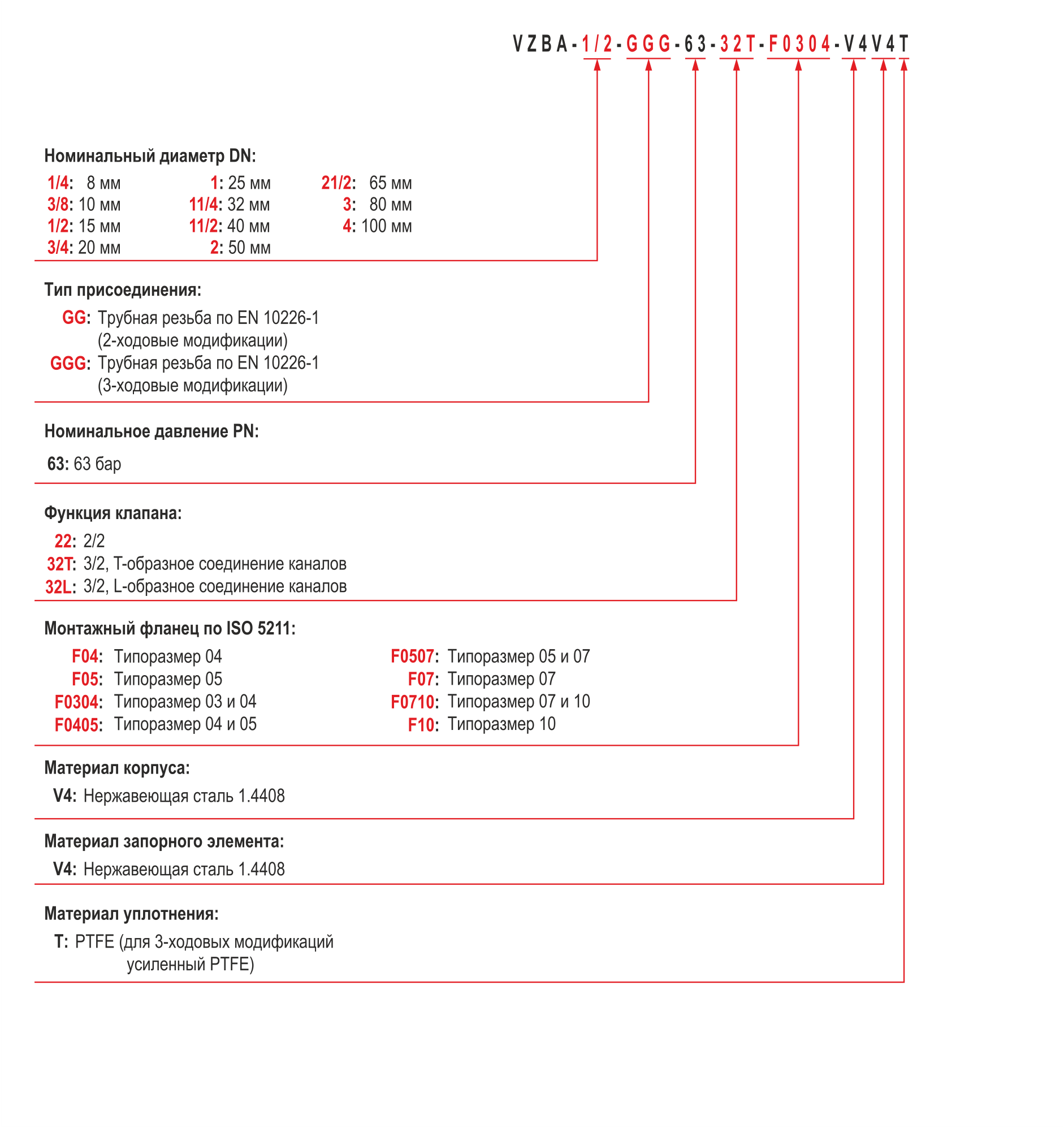

Обозначение при заказе шаровых кранов FESTO серий VZBA

Пример заказа:
VZBA-2-GG-63-T-22-F0507-V4V4T

Вы заказали: шаровой кран FESTO серии VZBA, 2-ходовый номинальный диаметр 2”, тип присоединений – трубная резьба по EN 10226-1, номинальное давление 63 бар, конструкция – из 3 частей, функция – 2/2, монтажный фланец по ISO5211 - F05/F07, материал корпуса - нержавеющая сталь 1.4408, материал запорного элемента - нержавеющая сталь 1.4408, материал уплотнения - PTFE.
