Силовые промежуточные реле. Серии RS (3-контактные).

Описание | Технические характеристики | Модификации | Обозначение при заказе



Предназначены для коммутации силовых цепей и цепей управления. Монтаж на стандартную DIN-рейку осуществляется с помощью 11-контактных колодок с круглым разъемом, гарантирующим высокую надежность электрического контакта и прочность фиксации реле в колодке. Специальная направляющая в центральном отверстии круглого разъема исключает ошибку при установке реле в монтажную колодку.

Три группы перекидных контактов рассчитаны на ток нагрузки до 10А (по AC-1). Реле KIPRIBOR серии RS - оптимальное решение для коммутации вентиляторов, катушек клапанов, циркуляционных насосов, нагревательных элементов и т.д.

управление постоянного и переменного тока

Промежуточные реле KIPPRIBOR серии RS позволяют коммутировать и переключать электрические цепи управления постоянного и переменного тока.




Преимущества силовых реле серии RS:

Общепромышленные промежуточные реле

Прозрачность корпуса

Прозрачный корпус, позволяющий чётко видеть состояние контактов реле

Совместимость

Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82)

Степень защиты

Дублер

Мощные силовые контакты

LED

Яркий цветной светодиодный (LED) индикатор работы




Описание | Технические характеристики | Модификации | Обозначение при заказе

Технические характеристики:

Электрические характеристики КОНТАКТОВ Постоянный ток (DС) Переменный ток (АС)
Номинальные ток инапряжение коммутации 10 A при 38 В 10 A при 250 В
Минимальная коммутируемая нагрузка 1000 мВт (10 В/10 мА)
Начальное сопротивление не более 100 мОм
Материал серебряный сплав (AgNi)
Электрический ресурс не менее 105
Механический ресурс (при 300 вкл. / мин) не менее 107
Сопротивление пробоя между группами не менее 1000 В ~ при токе утечки 1 мАв течение 1 минуты



Электрические характеристики обмотки КАТУШКИ
Номинальное напряжение питания катушки UN постоянный ток 24 В
переменный ток 24/110/220 В
Напряжение включения(при 25 °С), не менее постоянный ток 0,80UN
переменный ток 0,80UN
Напряжение выключения(при 25 °С), не более постоянный ток 0,10UN
переменный ток 0,30UN
Предельное напряжение питания катушки (при 25 °С) 1,10UN
Мощность катушки постоянный ток 2,4 Вт
переменный ток 1,5 ВА
Сопротивление пробоя не менее 1000 В ~ при токе утечки 1 мАв течение 1 минуты



Общие характеристики Значение
Время включения (при Uном) не более 20 мс
Время выключения (при Uном) не более 20 мс
Диапазон рабочих температур –55...+70 °С
Относительная влажность 35%...80% RH
Атмосферное давление 86...106 кПа
Ударопрочность 10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость 10...55 Гц (удвоенная амплитуда 1,0 мм)
Масса не более 17 г




Описание | Технические характеристики | Модификации | Обозначение при заказе

Модификации:

Модификация реле

Характеристики

RS-303.AL 24 VAC, 10 А при 250V, LED - индикатор
RS-305.AL 110 VAC, 10 А при 250V, LED - индикатор




Описание | Технические характеристики | Модификации | Обозначение при заказе

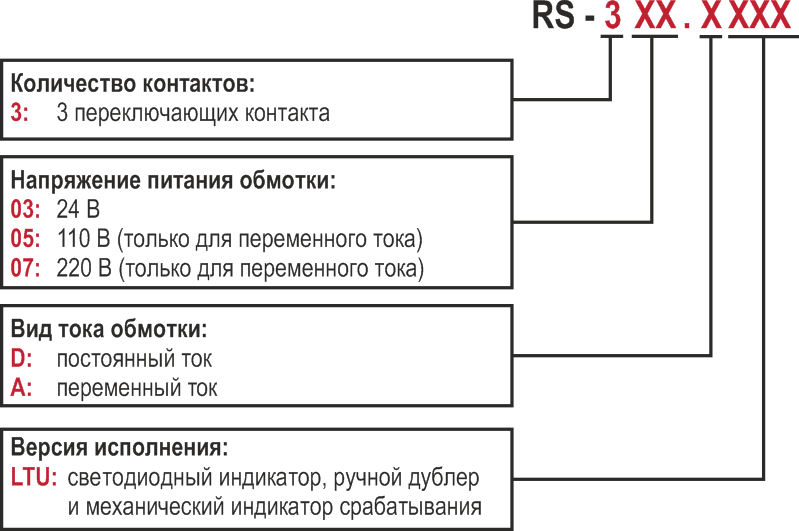

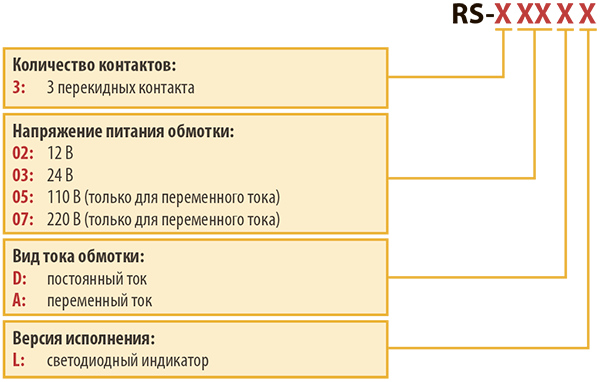

Обозначение при заказе:

Например: RS-303.AL

Вы заказали: 3-контактное промежуточное реле KIPPRIBOR, серия RS с напряжением питания 24 В~ и светодиодным индикатором.

Колодки для монтажа на DIN – рейку или плоскость:


монтажная колодка с винтовыми клеммами PYF-039BE

KIPPRIBOR PYF-039BE


монтажная колодка с винтовыми клеммами PYF-039BE/М

KIPPRIBOR PYF-039BE





Схема подключения:



Схема подключения

Габаритные размеры:

Габаритные размеры
