Промежуточные 2-х контактные реле KIPPRIBOR в компактном корпусе (Серия MR)

Описание

|

Технические характеристики

|

Модификации

|

Конструктивные особенности и монтаж

|

Обозначение при заказе

Используются как элемент развязки между устройством управления (регулятором температуры, ПЛК, бесконтактным датчиком и пр.) и нагрузкой, а также для создания логических релейных схем.

Промежуточные реле серии MR выполнены в компактном корпусе шириной всего 12,6 мм из прозрачного полимера. Несмотря на миниатюрные размеры промежуточных реле KIPPRIBOR серии MR, они обладают довольно мощными контактами. Это позволяет устанавливать их взамен многих общепромышленных реле и сэкономить при этом пространство в шкафу для монтажа.

Промежуточные реле серии MR могут монтироваться на DIN-рейку высотой 35 мм, при помощи колодок для монтажа, и на печатные платы методом пайки. Исполнение контактных «ножек» реле KIPPRIBOR серии MR под пайку дает возможность использовать их для замены внутренних реле различных устройств (регуляторов температуры, программируемых реле, ПЛК и пр.).

Промежуточные 2-х контактные реле KIPPRIBOR в компактном корпусе (Серия MR)

управление постоянного и переменного тока

Промежуточные реле KIPPRIBOR серии MR позволяют коммутировать и переключать электрические цепи управления постоянного и переменного тока.


Преимущества компактных промежуточных реле KIPPRIBOR серии MR:

Габариты MR

Значительно меньшие габариты реле при сопоставимых токах

Совместимость MR

Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152–82)

Степень защиты промежуточных реле серии RP

Монтаж на DIN-рейку MR

Монтаж на DIN-рейку или печатную плату

Ширина монтажной колодки

Ширина монтажной колодки — всего 16 мм


Описание

|

Технические характеристики

|

Модификации

|

Конструктивные особенности и монтаж

|

Обозначение при заказе

Технические характеристики компактных промежуточных реле KIPPRIBOR серии MR:

Харастеристика Значение
Время включения (при Uном.) не более 20 мс
Время выключения (при Uном.) не более 20 мс
Диапазон рабочих температур -55…+70 °С
Относительная влажность 35…80% RH
Атмосферное давление 86…106 кПа
Ударопрочность 10 g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость 10…55 Гц (удвоенная амплитуда 1,0 мм)
Масса не более 17 г

1000 мВт (10 В/10 мА)

Электрические характеристики КОНТАКТОВ Постоянный ток (DC) Переменный ток (АС)

Номинальный ток (для категорий эксплуатации AC-1, DC-1)

5 A при 30 В 5 A при 250 В
Начальное сопротивление не более 100 мОм
Минимальная коммутируемая нагрузка 1000 мВт (10 В/10 мА)
Материал серебряный сплав (AgSnO2)
Электрический ресурс не менее 105
Механический ресурс не менее 107(при 300 вкл./мин)
Сопротивление пробоя между группами контактов не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты

Электрические характеристики КАТУШКИ Постоянный ток (DC) Переменный ток (АС)
Номинальное напряжение питания Uном. 12/24 В* 220 В*
Напряжение включения не менее 0,75 Uном. (при 25 °С) 0,80 Uном.
Напряжение выключения не более 0,10 Uном. (при 25 °С) 0,30 Uном.
Предельное напряжение питания 1,10 Uном. (при 25 °С)
Мощность 0,53 Вт 1,0 ВА
Сопротивление пробоя между контактами и катушкой не менее 1500 В ~ при токе утечки 1 мА в течение 1 минуты

* выбирается при заказе


Описание

|

Технические характеристики

|

Модификации

|

Конструктивные особенности и монтаж

|

Обозначение при заказе

Модификации компактных промежуточных реле KIPPRIBOR серии MR:

Модификация реле Характеристики
Складские позиции
MR-203D 24 VDC, 5A при 250 V
MR-207A 220 VAC, 5A при 250 V


Описание

|

Технические характеристики

|

Модификации

|

Конструктивные особенности и монтаж

|

Обозначение при заказе

Конструктивные особенности и монтаж компактных промежуточных реле KIPPRIBOR серии MR:

Реле KIPPRIBOR серии MR монтируются как на DIN-рейку стандарта 35 мм, при помощи монтажных колодок, так и на печатную плату методом пайки.


Реле KIPPRIBOR серии MR выполнены в прозрачном корпусе шириной всего 16 мм.

Несмотря на свои миниатюрные размеры, промежуточные реле KIPPRIBOR серии MR имеют достаточно мощные контакты.

Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).


Компактный корпус позволяет использовать реле серии MR взамен большинства общепромышленных реле, экономя тем самым пространство при монтаже.


Описание

|

Технические характеристики

|

Модификации

|

Конструктивные особенности и монтаж

|

Обозначение при заказе

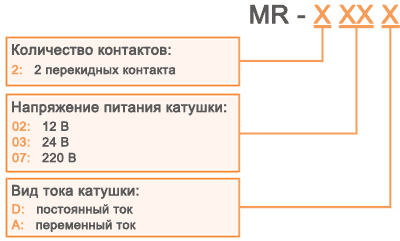

Обозначение при заказе компактных промежуточных реле KIPPRIBOR серии MR:

Обозначение при заказе общепромышленных промежуточных реле KIPPRIBOR серии MR

Например: MD-203D

Вы заказали: промежуточное реле KIPPRIBOR серии MR с двумя перекидными контактами, напряжением питания катушки 24 VDC.

Колодки для монтажа на DIN — рейку:


2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-022BE/2

KIPPRIBOR PYF-022BE/2


3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-022BE/3

KIPPRIBOR PYF-022BE/3


3-ярусная колодка с самозажимными клеммами KIPPRIBOR PYF-122BE/3

KIPPRIBOR PYF-122BE/3



Комплектность поставки:

В комплект поставки входит реле (1 шт.).

Колодки и аксессуары приобретаются отдельно.

Упаковка:

Возможные варианты упаковки пенопластовая упаковка транспортная упаковка
Количество реле в упаковке 100 шт. 500 шт.
Масса брутто не более 1,7 кг не более 9 кг


Схема подключения компактных промежуточных реле KIPPRIBOR серии MR:

Схема подключения общепромышленных промежуточных реле KIPPRIBOR серии MR

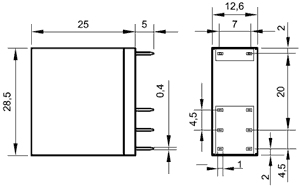

Габаритные размеры компактных промежуточных реле KIPPRIBOR серии MR:

Габаритные размеры общепромышленных промежуточных реле KIPPRIBOR серии MR
