Линейные подшипники серий LBR, LBO, LBS, LBC

Линейные подшипники серий LBR, LBO, LBS, LBC

Основное назначение линейных подшипников- уменьшение трения в системах линейного перемещения за счет применения в конструкции подшипникового узла тел качения.

Конструктивно основными частями линейного подшипника являются: собственно, подшипник с уплотнительными манжетами, запрессованный во фланец (серии LBR, LBO, LBS), а серия LBC представляет собой подшипник, установленный в корпус из анодированного алюминия.

Основные особенности и аксессуары:

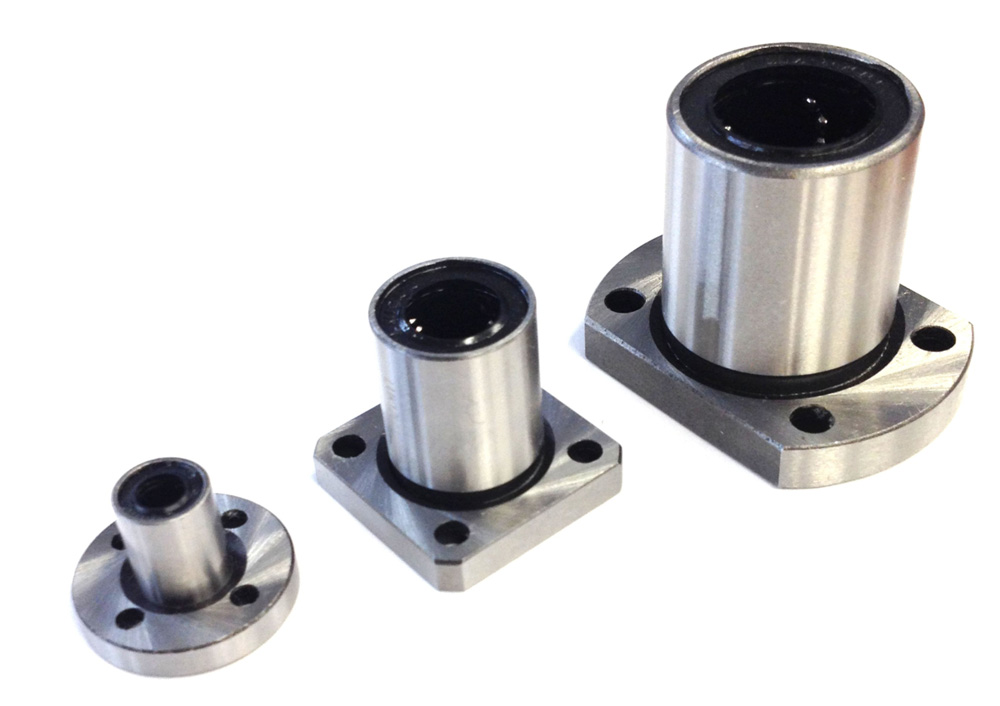

  • Три типа присоединительных фланцев: квадратный (LBS), круглый (LBR), овальный (LBO);
  • Специальная серия (LBC) — подшипник в корпусе;
  • Уплотнительные манжеты предотвращают попадание пыли внутрь подшипника;
  • Широкий ряд типоразмеров позволяет применять линейные подшипники в различных областях машиностроения;
  • В качестве аксессуаров предлагаются концевые опоры серий EST / ESF.

Технические характеристики линейных подшипников.

Модификация Вал Статическая нагрузка Динамическая нагрузка Форм фактор Чертеж
Диаметр Допуск

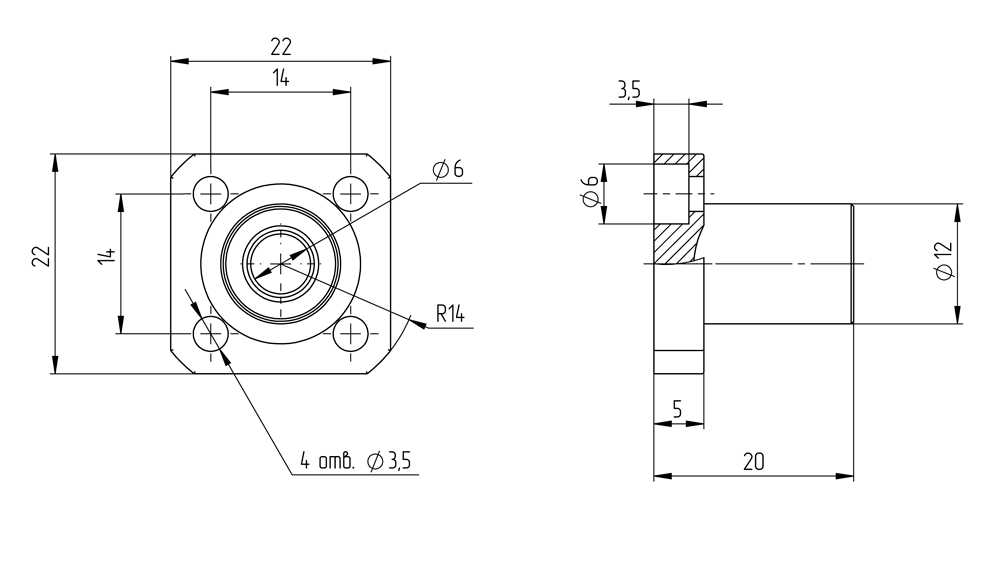

LBS.TA-6UU 6 мм 0−10мкм 200 Н 260 Н LBS.TA-6UU

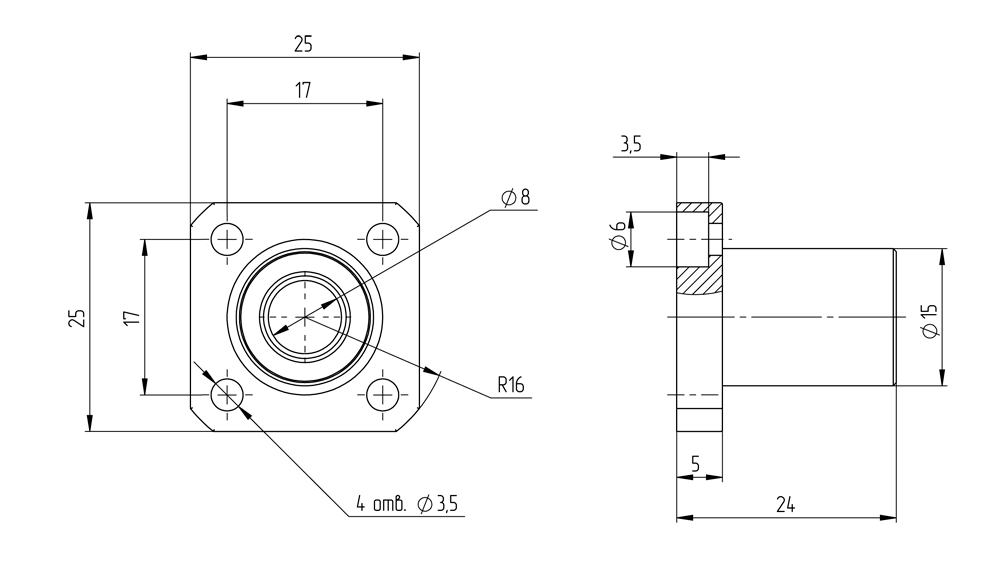

LBS.TA-8UU 8 мм 260 Н 400 Н LBS.TA-8UU

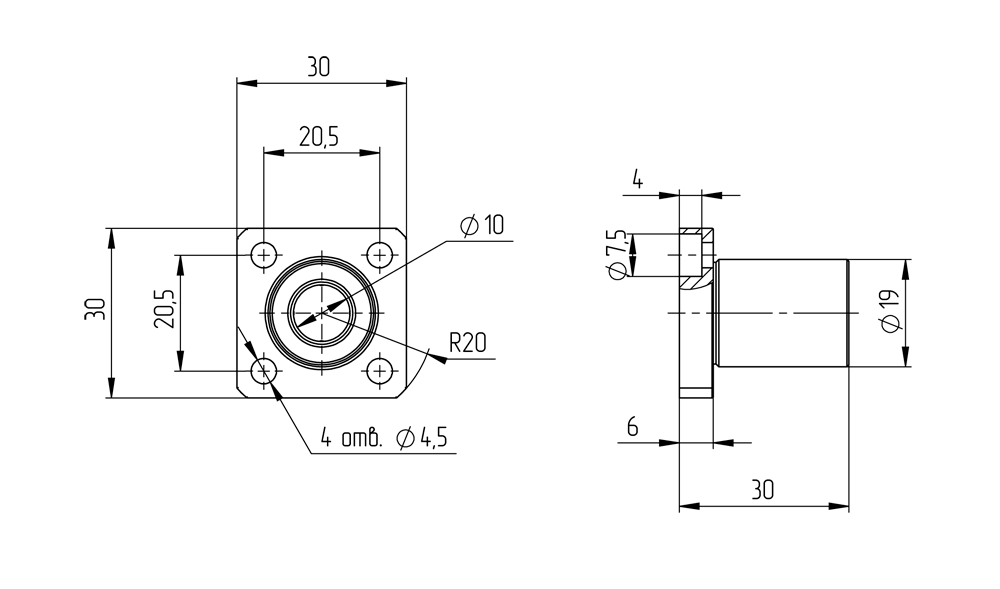

LBS.TA-10UU 10 мм 370 Н 540 Н LBS.TA-10UU

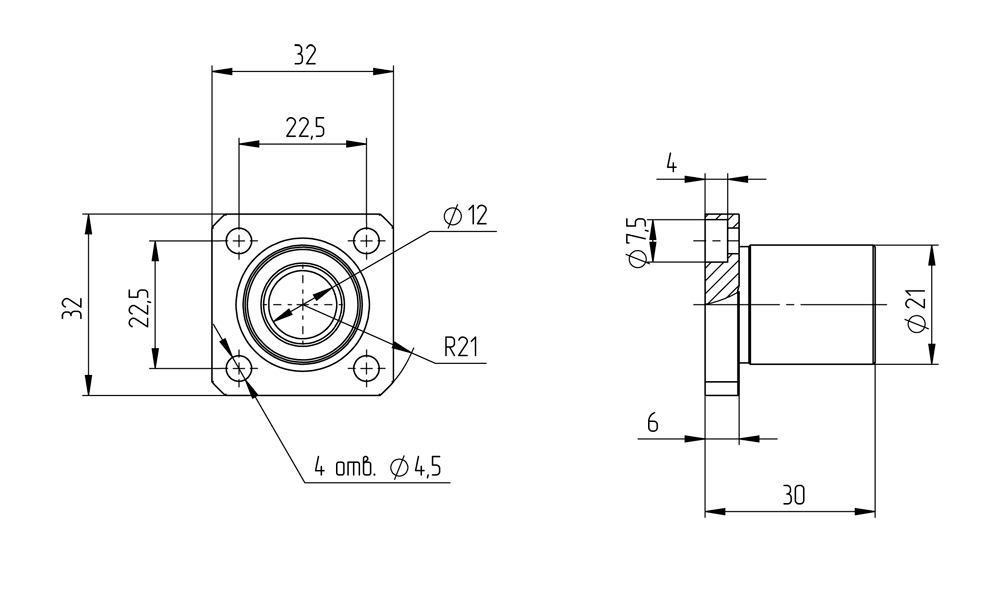

LBS.TA-12UU 12 мм 410 Н 590 Н LBS.TA-12UU

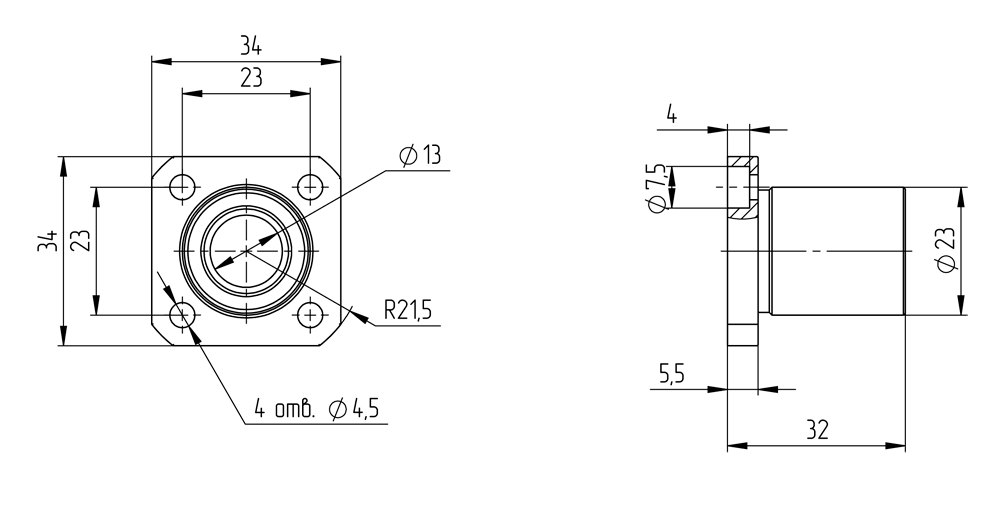

LBS.TA-13UU 13 мм 500 Н 770 Н LBS.TA-13UU
LBS.TA-16UU 16 мм 770 Н 1170 Н LBS.TA-16UU
LBS.TA-20UU 20 мм 860 Н 1370 Н LBS.TA-20UU
LBR.TA-6UU 6 мм 0−10мкм 200 Н 260 Н LBR.TA-6UU

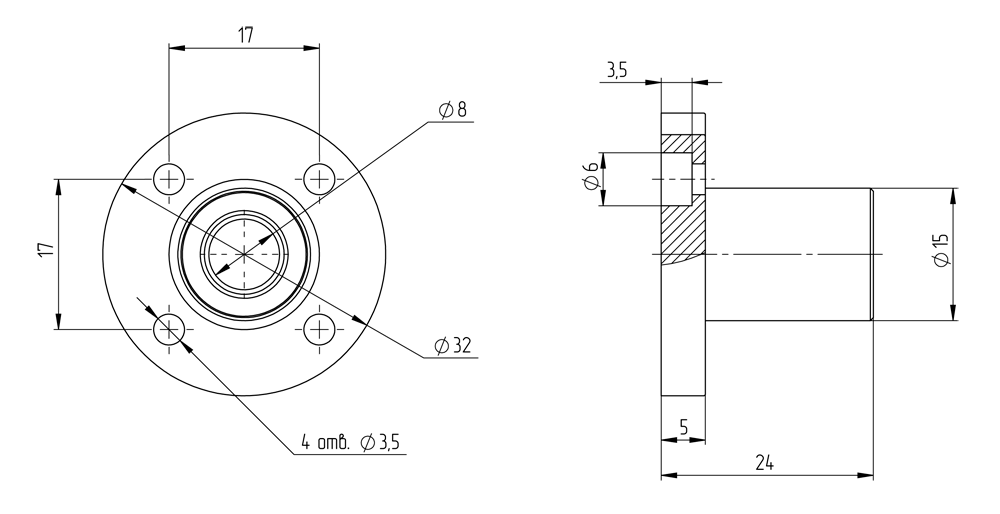

LBR.TA-8UU 8 мм 260 Н 400 Н LBR.TA-8UU
LBR.TA-10UU 10 мм 370 Н 540 Н LBR.TA-10UU

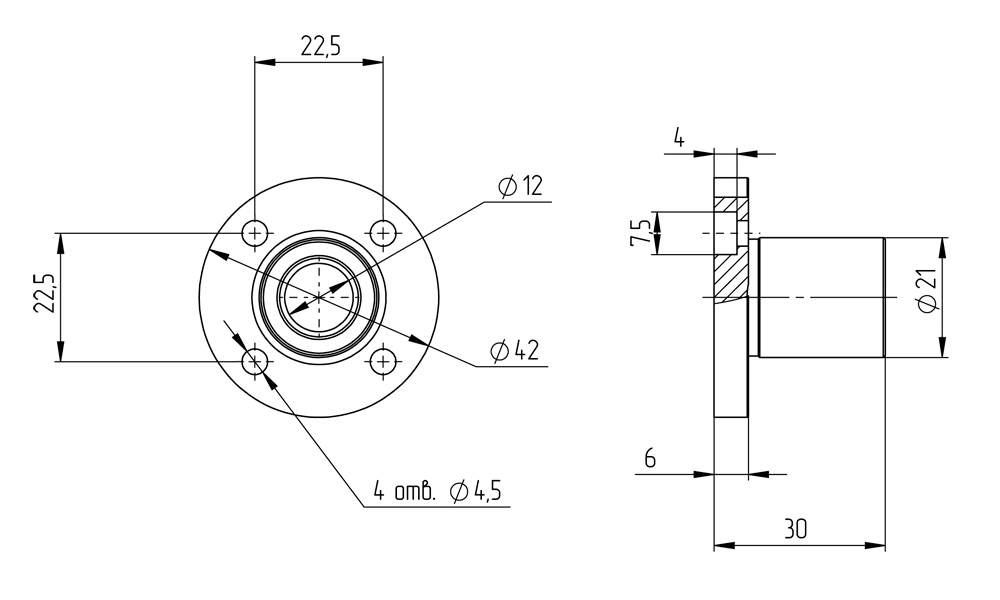

LBR.TA-12UU 12 мм 410 Н 590 Н LBR.TA-12UU
LBR.TA-13UU 13 мм 500 Н 770 Н LBR.TA-13UU
LBR.TA-16UU 16 мм 770 Н 1170 Н LBR.TA-16UU
LBR.TA-20UU 20 мм 860 Н 1370 Н LBR.TA-20UU
LBO.TA-6UU 6 мм 0−10мкм 200 Н 260 Н LBO.TA-6UU

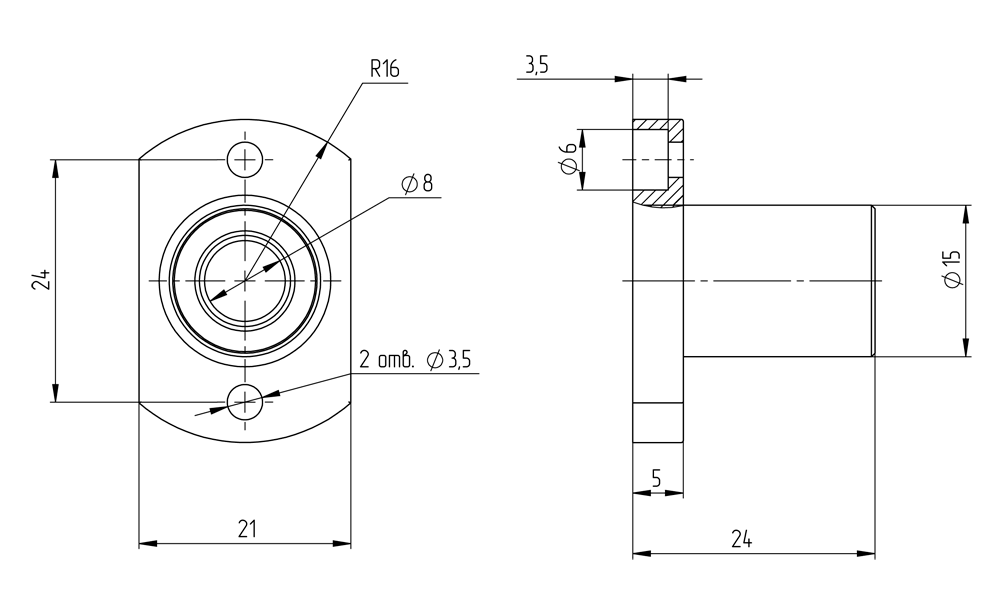

LBO.TA-8UU 8 мм 260 Н 400 Н LBO.TA-8UU
LBO.TA-10UU 10 мм 370 Н 540 Н LBO.TA-10UU

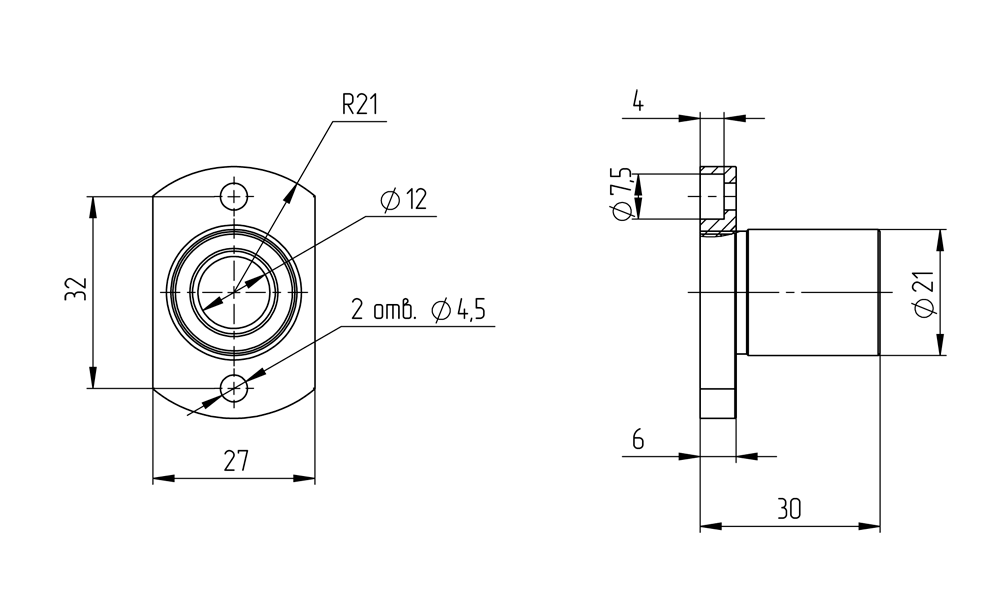

LBO.TA-12UU 12 мм 410 Н 590 Н LBO.TA-12UU
LBO.TA-13UU 13 мм 500 Н 770 Н LBO.TA-13UU
LBO.TA-16UU 16 мм 770 Н 1170 Н LBO.TA-16UU

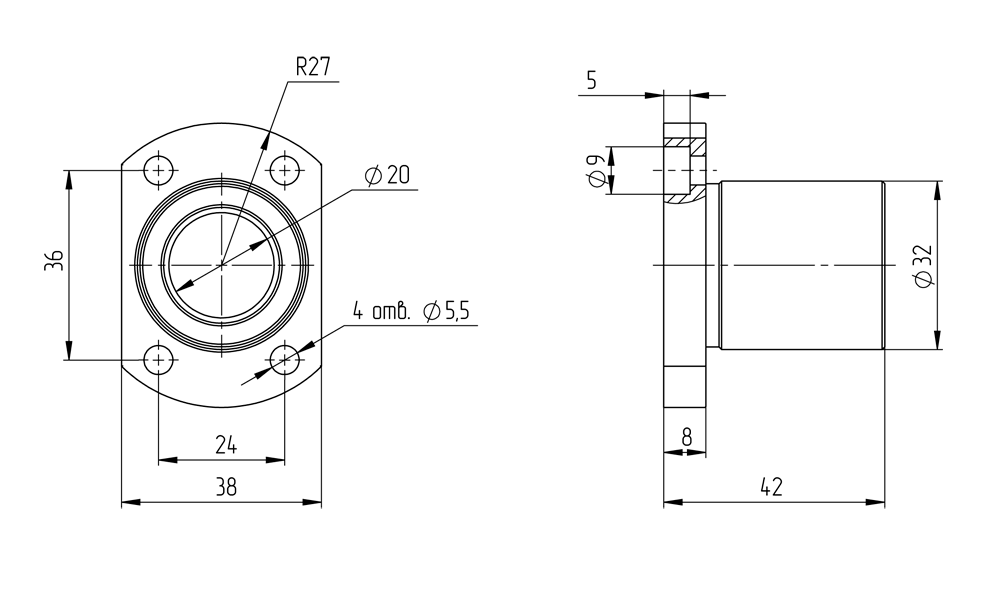

LBO.TA-20UU 20 мм 860 Н 1370 Н LBO.TA-20UU

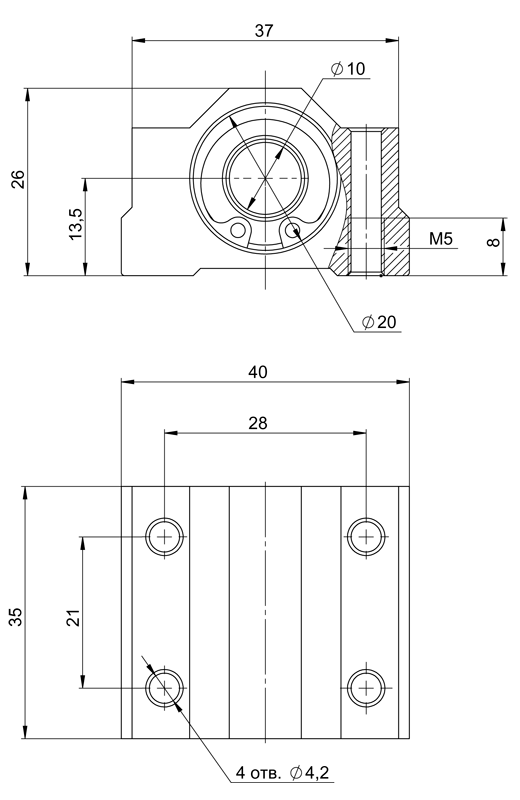

LBC.TA-10UU 10 мм 0−10мкм 372 Н 549 Н LBC.TA-10UU

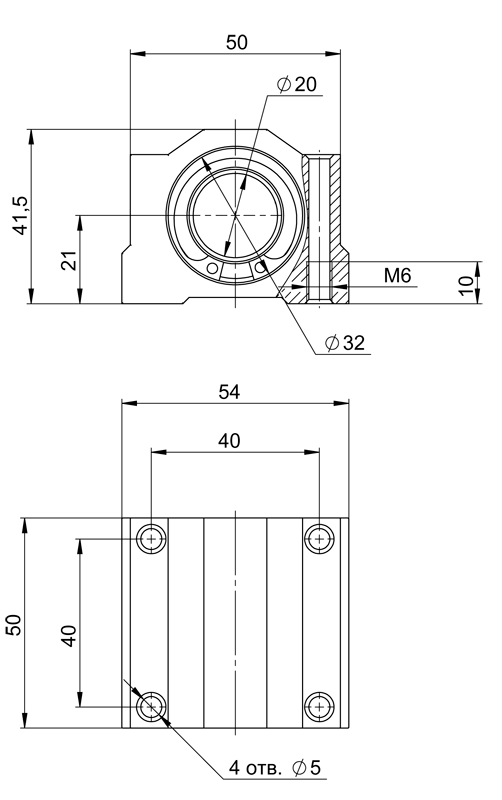

LBC.TA-20UU 20 мм 882 Н 1370 Н LBC.TA-20UU

Технические характеристики концевых опор

Модификация Исполнение Внутренний диаметр Форм фактор Чертеж

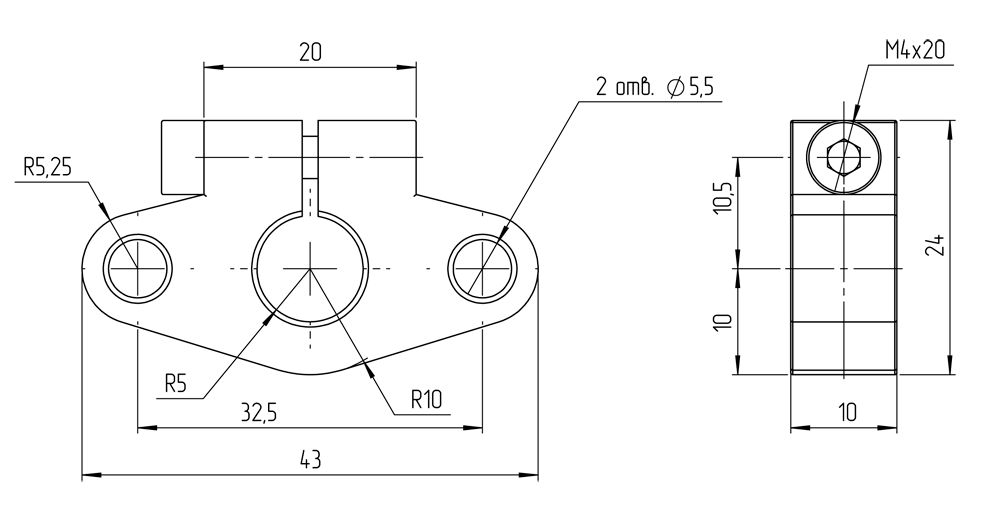

ESF.TA-10 Фланцевое 10 мм ESF.TA-10
ESF.TA-20 20 мм ESF.TA-20
ESF.TA-25 25 мм ESF.TA-25
EST.TA-10 Т-образное 10 мм EST.TA-10
EST.TA-20 20 мм EST.TA-20

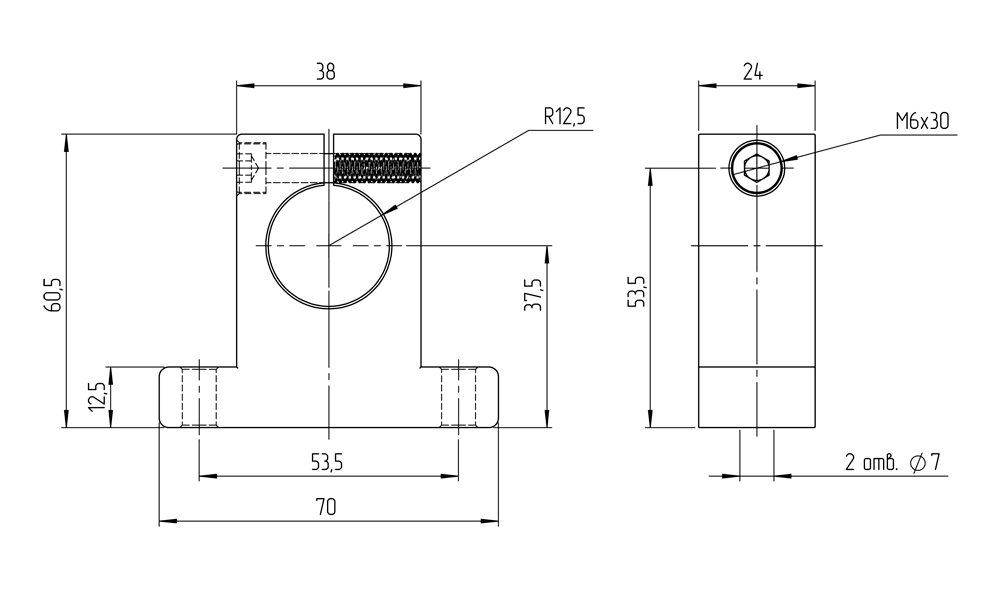

EST.TA-25 25 мм EST.TA-25

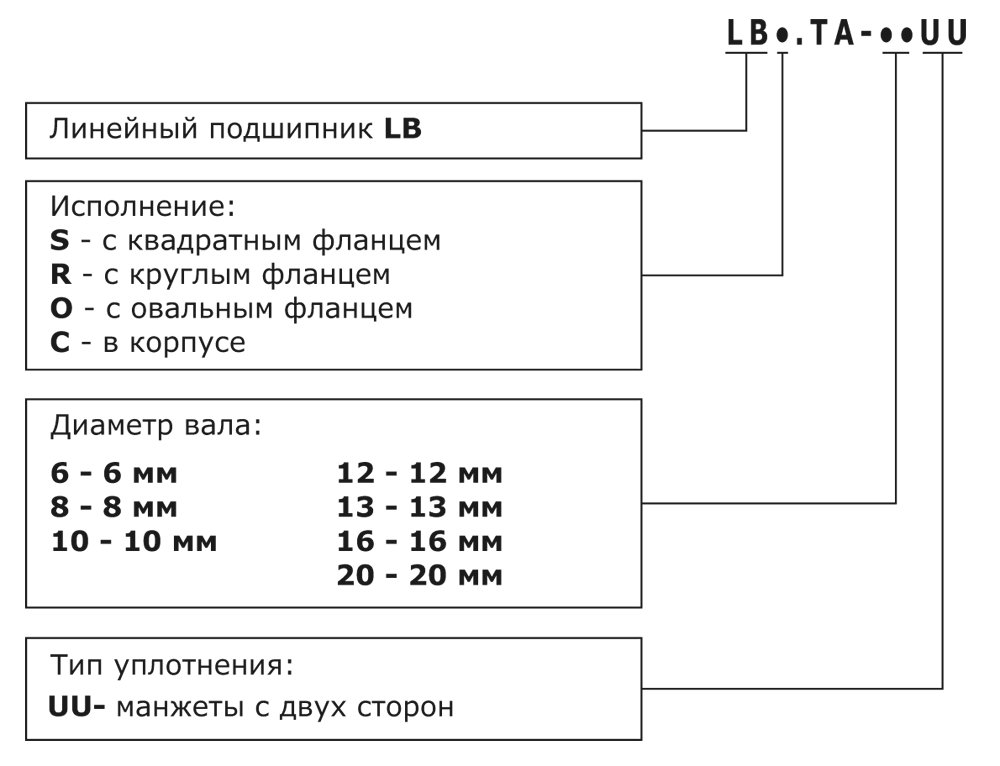

Структура условного обозначения подшипников

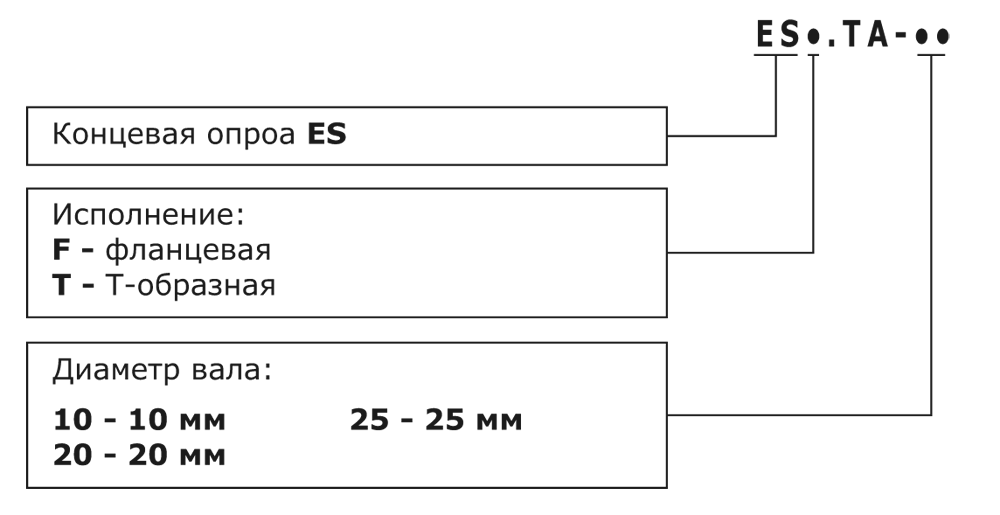

Структура условного обозначения концевых опор
