Впускные решетки с вентиляторами и выпускные решетки KIPVENT

Описание

|

Правила использования

|

Технические характеристики

|

Габаритные размеры и схема подключения

Впускные решетки с вентиляторами и выпускные решетки KIPVENT

Потребность в принудительной вентиляции любого шкафа управления или электрощита возникает всегда, когда температура воздуха внутри шкафа выше температуры воздуха снаружи более чем на 5 °C. Чрезмерное повышение температуры внутри шкафа неизбежно приводит сокращению ресурса электронного оборудования, а как следствие к частым авариям и простою производства.

Для обеспечения допустимого температурного режима для электроники избыточное тепло из шкафа необходимо отвести наружу. Избыточное тепло в шкафу возникает всегда, когда в нем установлено оборудование, выделяющее при работе значительное количество этого тепла, например, блоки питания, преобразователи частоты, твердотельные реле т.д.

Впускные решетки с вентиляторами и выпускные решетки KIPPRIBOR серии KIPVENT совместно с термостатами TCT-6011.B является самым оптимальным, экономичным и эффективным, решением для отведения избыточного тепла из шкафов управления и электро-щитов. Все впускные и выпускные решетки KIPVENT укомплектованы встроенным сменным фильтром, который фильтрует воздух, нагнетаемый внутрь шкафа и предотвращает тем самым скопление попадание пыли в оборудование.

Описание

|

Правила использования

|

Технические характеристики

|

Габаритные размеры и схема подключения

Некоторые правила использования вентиляторов и решеток KIPVENT:

  • Используйте впускные решетки с вентиляторами и выпускные решетки, когда температура воздуха снаружи ниже, чем температура внутри шкафа. В этом случае применение решеток и вентиляторов будет наиболее экономичным и эффективным;
  • Используете впускную решетку с вентилятором для нагнетания воздуха внутрь шкафа, а не наоборот, тогда из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы;
  • Устанавливаете впускную решетку с вентилятором в нижней трети шкафа, а выпускную решетку в верхней трети как можно выше. Это будет способствовать естественной конвекции воздуха предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева;
  • Обеспечьте свободный доступ воздуха к впускным и выпускным решеткам шкафа чтобы излишнее тепло беспрепятственно могло быть передано из шкафа в окружающую среду.

Описание

|

Правила использования

|

Технические характеристики

|

Габаритные размеры и схема подключения

Технические характеристики:

Впускные решетки с вентиляторами KIPVENT

Параметр Значение параметра
Фото Впускная решетка с вентиляторами KIPVENT-100.01.230 Впускная решетка с вентиляторами KIPVENT-200.01.230 Впускная решетка с вентиляторами KIPVENT-300.01.230 Впускная решетка с вентиляторами KIPVENT-400.01.230 Впускная решетка с вентиляторами KIPVENT-500.01.230
Модификация KIPVENT-100.01.230 KIPVENT-200.01.230 KIPVENT-300.01.230 KIPVENT-400.01.230 KIPVENT-500.01.230
Напряжение питания 230 VAC
Частота питающей сети 50/60 Гц
Электрическое подключение Клеммные зажимы под винт
Свободная подача воздуха 28 м3 66 м3 120 м3 265 м3 600 м3
Подача воздуха в комбинации с выпускной решеткой 24 м3 55 м3 105 м3 230 м3 550 м3
Макс. статическое давление 29 Па 61 Па 86 Па 115 Па 176 Па
Поверхностная плотность фильтра 150 г/м2
Класс фильтра (DIN 779) G2
Уровень шума (DIN 45 635) 39 дБА 49 дБА 49дБА 56 дБА 61 дБА
Тип подшипника Подшипник качения
Степень защиты IP 54
Габаритные размеры 116,5х116,5х55 мм 150х150х70 мм 204х204х103 мм 255х255х115 мм 322х322х130 мм
Размер выреза 92,5х92,5 мм 124х124 мм 177х177 мм 224х224 мм 292х292 мм
Масса 0,4 кг 0,62 кг 0,77 кг 1,5 кг 2,8 кг
Материал Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет RAL7035
Рабочая температура -20…+60 °C
Температура хранения -40…+70 °C

Выпускные решетки KIPVENT

Параметр Значение параметра
Фото Впускная решетка KIPVENT-100.01.300 Впускная решетка KIPVENT-200.01.300 Впускная решетка KIPVENT-300.01.300 Впускная решетка KIPVENT-400.01.300 Впускная решетка KIPVENT-500.01.300
Модификация KIPVENT-100.01.300 KIPVENT-200.01.300 KIPVENT-300.01.300 KIPVENT-400.01.300 KIPVENT-500.01.300
Поверхностная плотность фильтра 150 г/м2
Класс фильтра (DIN 779) G2
Степень защиты IP 54
Габаритные размеры 116,5х116,5х22 мм 150х150х24 мм 204х204х30 мм 255х255х30 мм 320х320х30 мм
Размер выреза 92,5х92,5 мм 124х124 мм 177х177 мм 224,224 мм 292х292 мм
Масса 0,07 кг 0,16 кг 0,29 кг 0,43 кг 0,66 кг
Материал Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет RAL7035
Рабочая температура -20…+60 °C
Температура хранения -40…+70 °C

Характеристики вентиляторов в координатах «давление/расход»:

KIPVENT-100.01.230 KIPVENT-200.01.230 KIPVENT-300.01.230
Характеристики в координатах «давление/расход» KIPVENT-100.01.230 Характеристики в координатах «давление/расход» KIPVENT-200.01.230 Характеристики в координатах «давление/расход» KIPVENT-300.01.230

KIPVENT-400.01.230 KIPVENT-500.01.230
Характеристики в координатах «давление/расход» KIPVENT-400.01.230 Характеристики в координатах «давление/расход» KIPVENT-500.01.230

Описание

|

Правила использования

|

Технические характеристики

|

Габаритные размеры и схема подключения

Габаритные и установочные размеры впускных решеток с вентиляторами и выпускных решеток серии KIPVENT:

KIPVENT-100.01.230 KIPVENT-100.01.300 Вырез под установку
Размеры вентилятора KIPVENT-100.01.230 Размеры впускной решетки KIPVENT-100.01.300 Вырез под установку решетки KIPVENT-100

KIPVENT-200.01.230 KIPVENT-200.01.300 Вырез под установку
Размеры вентилятора KIPVENT-200.01.230 Размеры впускной решетки KIPVENT-200.01.300 Вырез под установку решетки KIPVENT-200

KIPVENT-300.01.230 KIPVENT-300.01.300 Вырез под установку

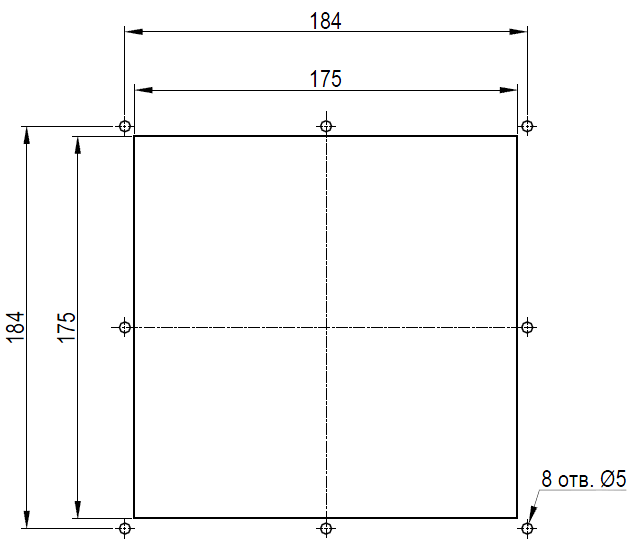

Размеры вентилятора KIPVENT-300.01.230 Размеры впускной решетки KIPVENT-300.01.300 Вырез под установку решетки KIPVENT-300

KIPVENT-400.01.230 KIPVENT-400.01.300 Вырез под установку
Размеры вентилятора KIPVENT-400.01.230 Размеры впускной решетки KIPVENT-400.01.300 Вырез под установку решетки KIPVENT-400

KIPVENT-500.01.230 KIPVENT-500.01.300 Вырез под установку

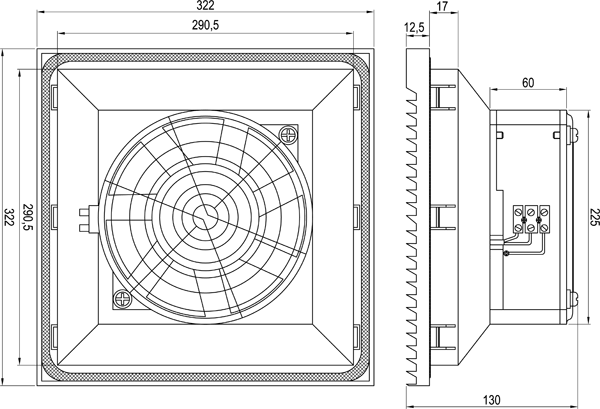

Размеры вентилятора KIPVENT-500.01.230 Размеры впускной решетки KIPVENT-500.01.300 Вырез под установку решетки KIPVENT-500
