Общепромышленные промежуточные реле. Серия RP

Описание | Технические характеристики | Модификации | Элементы индикации и управления | Обозначение при заказе



Общепромышленные промежуточные реле KIPPRIBOR серии RP предназначены для использования в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

управление постоянного и переменного тока

Промежуточные реле KIPPRIBOR серии RP позволяют коммутировать и переключать электрические цепи управления постоянного и переменного тока.




Преимущества общепромышленных промежуточных реле KIPPRIBOR серии RP:

Общепромышленные промежуточные реле. Серия RP

Прозрачность корпуса

Прозрачный корпус, позволяющий чётко видеть состояние контактов реле

Совместимость

Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82)

Степень защиты промежуточных реле серии RP

Дублер

удобный ручной дублёр с фиксацией (для модификацийLTU)

LED

яркий цветной светодиодный (LED) индикатор работы




Описание | Технические характеристики | Модификации | Элементы индикации и управления | Обозначение при заказе

Технические характеристики:

Электрические характеристики КОНТАКТОВ

Постоянный ток (DС)

Переменный ток (АС)

Номинальные ток инапряжение коммутации

5 A при 30 В

5 A при 250 В

Минимальная коммутируемая нагрузка

1000 мВт (10 В/10 мА)

Начальное сопротивление контактов

не более 100 мОм

Материал контакта

серебряный сплав (AgSnO2)

Электрический ресурс

не менее 105

Механический ресурс (при 300 вкл. / мин)

не менее 107

Сопротивление пробоя между группами

не менее 1000 В ~ при токе утечки 1 мАв течение 1 минуты



Электрические характеристики обмотки КАТУШКИ

Номинальное напряжение питания катушки UN

постоянный ток

12/24 В

переменный ток

12/24/110/220 В

Напряжение включения(при 25 °С)

постоянный ток

не менее 0,75UN

переменный ток

не менее 0,80UN

Напряжение выключения(при 25 °С)

постоянный ток

не более 0,10UN

переменный ток

не более 0,30UN

Предельное напряжение питания катушки (при 25 °С)



1,10UN

Мощность катушки

постоянный ток

0,9 Вт

переменный ток

1,2 ВА

Сопротивление пробоя

между группами контактов

не менее 1000 В ~ при токе утечки 1 мАв течение 1 минуты

между контактами и катушкой

не менее 1500 В ~ при токе утечки 1 мАв течение 1 минуты



Общие характеристики

Модификации без ручного дублера (RP-402/403/405/407AL RP-402/403/405DL)

Модификации с ручным дублером (RP-402/403/405/407ALTU RP-402/403/405DLTU)

Время включения (при UN)

не более 20 мс

Время выключения (при UN)

не более 20 мс

Диапазон рабочих температур

–55...+70 °С

Относительная влажность

35%...80% RH

Атмосферное давление

86...106 кПа

Светодиодный LED - индикатор срабатывания

есть

есть

Ручное дублирование срабатывания

нет

есть

Механическая индикация срабатывания

нет

есть

Ударопрочность

10g (длительность полуволны синусоиды ударного импульса 11 мс)

Виброустойчивость

10...55 Гц (удвоенная амплитуда 1,0 мм)

Масса

не более 35 г




Описание | Технические характеристики | Модификации | Элементы индикации и управления | Обозначение при заказе

Модификации:

Модификация реле

Характеристики

Складские позиции

RP-402DLTU

12VDC, 5A при 250V, механический индикатор, LED ‑ индикатор, дублер

RP-402ALTU

12VAC, 5A при 250V, механический индикатор, LED ‑ индикатор, дублер

RP-403DL

24VDC, 5A при 250V, LED - индикатор

RP-403DLTU

24VDC, 5A при 250V, механический индикатор, LED ‑ индикатор, дублер

RP-403ALTU

12VAC, 5A при 250V, механический индикатор, LED ‑ индикатор, дублер

RP-405DLTU

110VDC, 5A при 250V, механический индикатор, LED ‑ индикатор, дублер

RP-405ALTU

110VAC, 5A при 250V, механический индикатор, LED ‑ индикатор, дублер

RP-407AL

220VAC, 5A при 250V, LED - индикатор

RP-407ALTU

220VAC, 5A при 250V, механический индикатор, LED ‑ индикатор, дублер

Заказные позиции: минимальная партия 50 шт., кратность заказа 50 шт., срок поставки 6-8 недель

RP-402DL

12VDC, 5A при 250V, LED - индикатор

RP-402AL

12VAC, 5A при 250V, LED - индикатор

RP-403AL

24VAC, 5A при 250V, LED - индикатор

RP-405DL

110VDC, 5A при 250V, LED - индикатор

RP-405AL

110VAC, 5A при 250V, LED - индикатор




Описание | Технические характеристики | Модификации | Элементы индикации и управления | Обозначение при заказе

Элементы индикации и управления:

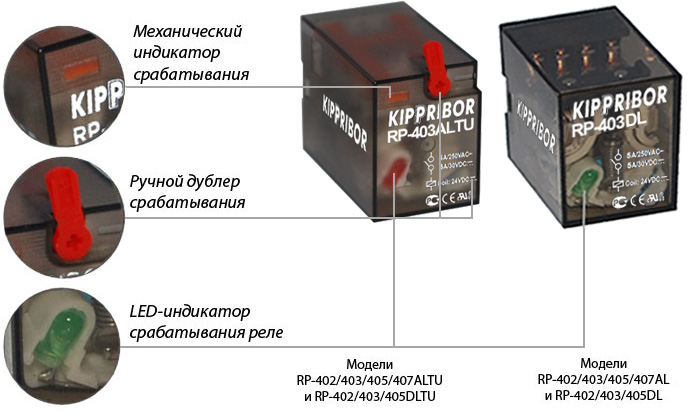

Элементы индикации общепромышленного реле серии RP

Цветомаркировка элементов индикации и управления

Вид тока обмотки реле

LED-индикатор

Механический индикатор

Ручной дублер

Постоянный ток

Переменный ток




Описание | Технические характеристики | Модификации | Элементы индикации и управления | Обозначение при заказе

Обозначение при заказе:

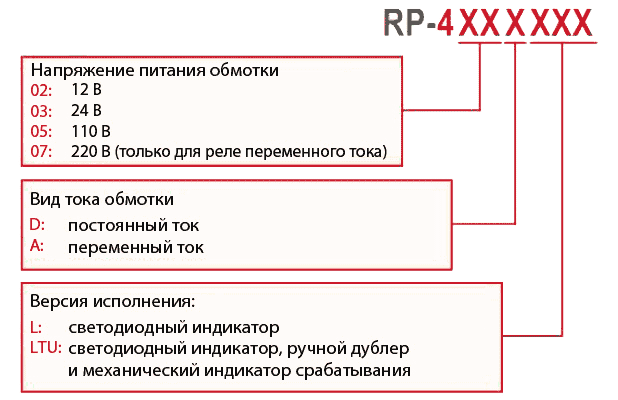

Информация для заказа общепромышленного реле серии RP

Например: RP-407ALTU

Вы заказали: 4-контактное общепромышленное промежуточное реле KIPPRIBOR, серия RP, с напряжением питания 220 В~, светодиодным индикатором, ручным дублером и механическим индикатором срабатывания.

Колодки для монтажа на DIN – рейку или плоскость:

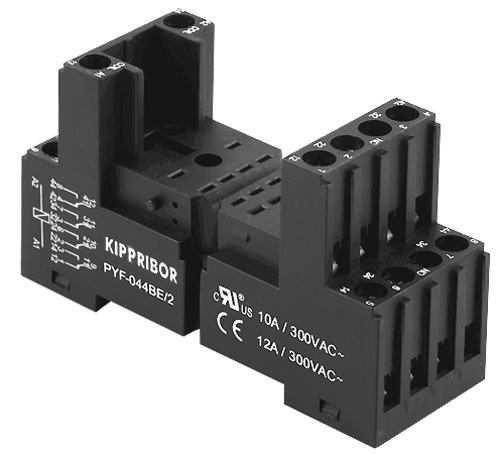

2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/2

KIPPRIBOR PYF-044BE/2

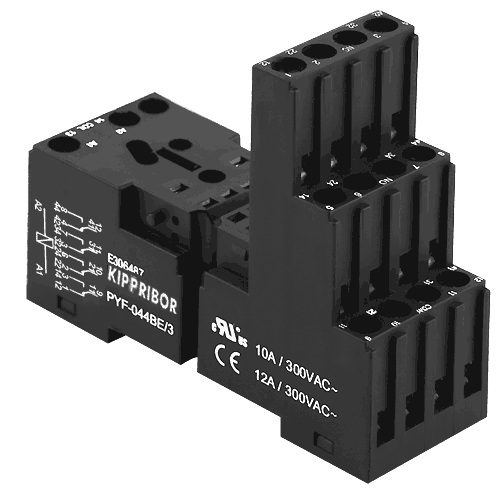

3-ярусная колодка с винтовымиклеммами KIPPRIBOR PYF-044BE/3

KIPPRIBOR PYF-044BE/3

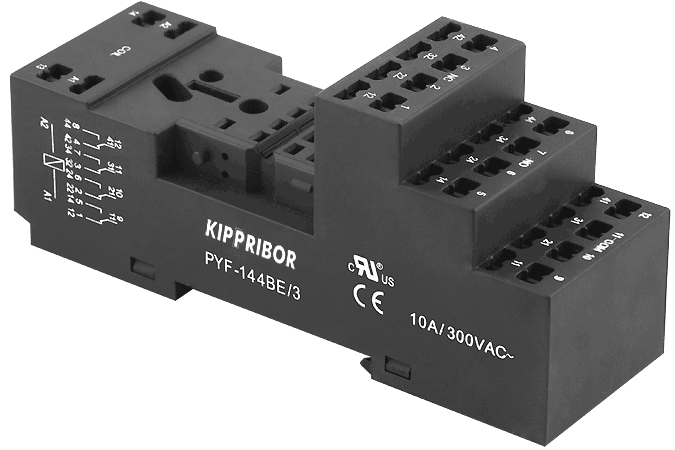

3-ярусная колодка с самозажимными клеммами KIPPRIBOR PYF-144BE/3

KIPPRIBOR PYF-144BE/3





Комплектность поставки:

В комплект поставки входит реле (1 шт.).
Колодки и аксессуары приобретаются отдельно.

Упаковка:

Возможные варианты упаковки

Пенопластовая упаковка

Транспортная коробка

Количество реле в упаковке

50 шт.

500 шт.

Масса брутто

не более 1,8 кг

не более 19 кг

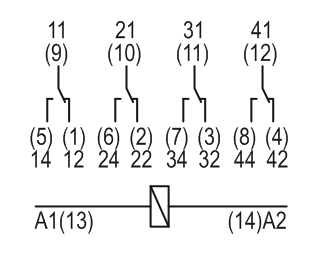

Схема подключения:



Схема подключения общепромышленного промежуточного реле. Серия RP

Габаритные размеры:

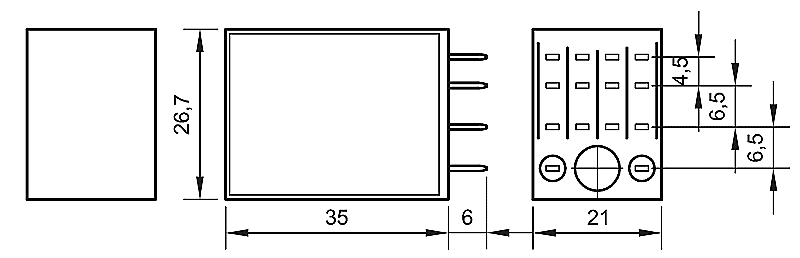

Модификации без ручного дублера (RP-xxxAL/DL)

Габаритные размеры: модификация без ручного дублера RP-xxxAL/DL

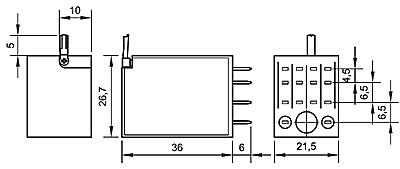

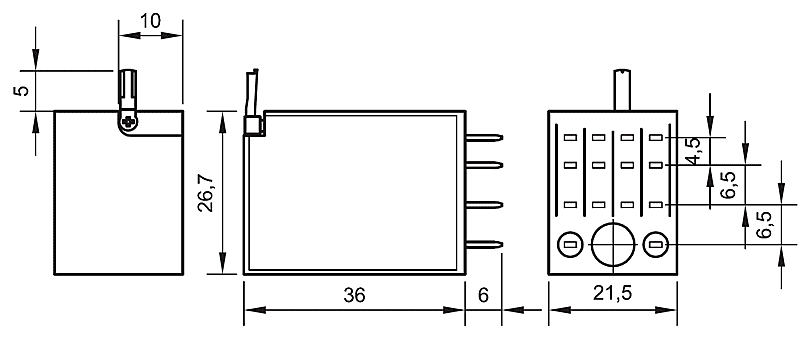

Модификации с ручным дублером (RP-xxxALTU/DLTU)

Габаритные размеры: модификации с ручным дублером RP-xxxALTU/DLTU
