Компактные реле давления серии РДУ

Описание

|

Технические характеристики

|

Перенастройка порога срабатывания

|

Габаритные размеры и схема подключения

Предназначены для контроля избыточного давления и формирования дискретных управляющих сигналов при достижении давлением заданного Вами значения.

Используются в схемах автоматического управления станками, компрессорами насосами и клапанами для организации схем блокировки, защиты, сигнализации о превышении давления, автоматического сброса давления и контроль уровня жидкостей.

Рабочая среда: воздух и другие не агрессивные газы, вода, масло, пар (не более +120 °C)

Основные особенности реле давления серии РДУ:

  • Очень компактные размеры;
  • Широкий диапазон температур рабочей среды (от -20 до +120 °C);
  • Предустановленные на заводе пороги срабатывания;
  • Легкая и удобная перенастройка порога срабатывания;
  • Простая и надежная конструкция.



Описание

|

Технические характеристики

|

Перенастройка порога срабатывания

|

Габаритные размеры и схема подключения

Технические характеристики и фото реле давления серии РДУ:

Параметр Значение параметра
Модификация РДУ-1Т25-1 РДУ-1Т25-2 РДУ-1Т25-3 РДУ-1Т25-4 РДУ-1Т25-5 РДУ-1Т25-6
Заводской порог переключения 0,4 бар. 1,0 бар. 1,8 бар. 3,0 бар. 5,5 бар. 7,0 бар.
Диапазон настройки 0,2…0,6 бар. 0,5…1,5 бар. 1,2…2,5 бар. 2,0…4,0 бар. 3,0…7,0 бар. 5,0…9,0 бар.
Дифференциал 0,2 (±0,1) бар. 0,2 (±0,1) бар. 0,2 (±0,1) бар. 0,25 (±0,15) бар. 0,3 (±0,15) бар. 0,35 (±0,15) бар.
Максимальное давление 3 бар. 4 бар. 5 бар. 6 бар. 8 бар. 10 бар.
Кол-во контактов 1
Тип контакта NO+NC (переключающий)
Мощность контакта 16 А / 125…250 VAC
Материал контакта AgNi
Присоединение G1/8”
Материал штуцера Латунь
Материал мембраны NBR
Температура рабочей среды -20…+120 °C
Рабочая среда Воздух, вода, масло
Компактные реле давления серии РДУ



Описание

|

Технические характеристики

|

Перенастройка порога срабатывания

|

Габаритные размеры и схема подключения

Перенастройка порога срабатывания реле давления РДУ:

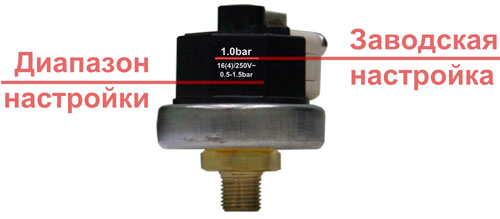

Реле давления сери РДУ поставляются с уже установленным порогом переключения и имеют фиксированный дифференциал (см. технические характеристики). Значение заводской уставки и диапазон ее перенастройки промаркированы на корпусе реле.

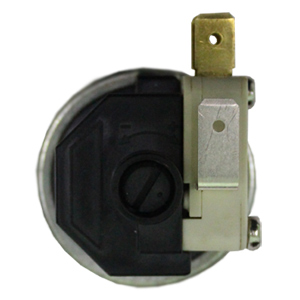

В случае, если Вам необходимо перенастроить порог переключения реле давления серии РДУ воспользуйтесь регулировочным винтом. Для увеличения порога срабатывания поворачивайте регулировочный винт по часовой стрелке (в направлении символа «+»), а для уменьшения порога срабатывания поворачивайте регулировочный винт против часовой стрелки (в направлении символа «-»).

Заводская уставка порога переключения диапазон настройки Регулировочный винт

Заводская уставка порога переключения
Диапазон настройки

Регулировочный винт



Описание

|

Технические характеристики

|

Перенастройка порога срабатывания

|

Габаритные размеры и схема подключения

Габаритные размеры и схема подключения реле давления серии РДУ:

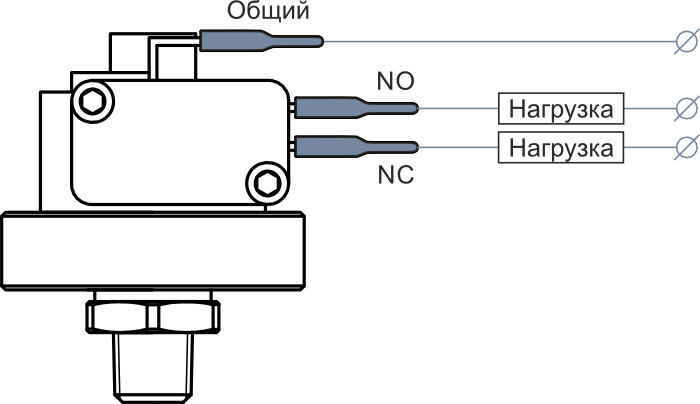

Габаритные размеры реле давления серии РДУ Схема подключения реле давления серии РДУ

Габаритные размеры

Схема подключения
