Реле давления серии РДК для воздушных компрессоров

Описание

|

Технические характеристики

|

Монтаж

|

Настройка

|

Схемы

|

Габаритные размеры



Реле давления серии РДК предназначены для управления электродвигателем воздушного компрессора в автоматическом режиме по установленным диапазонам давления. Основная задача, которую помогают решить реле РДК – это поддержание необходимого рабочего давления в ресивере компрессора.

Рабочая среда: воздух и другие неагрессивные газы. Траб.среды -5…+80 °C.

Реле давления серии РДК снабжены:

  • Разгрузочным клапаном. Он подключается в магистраль подачи воздуха между головкой компрессора и обратным клапаном ресивера. При остановке электродвигателя компрессора разгрузочный клапан открывается и сбрасывает давление из головки компрессора и магистрали воздуха до обратного клапана (разгружает компрессор). После включения и разгона электродвигателя обратный клапан запирается нагнетаемым давлением, обеспечивая таким образом легкий (разгруженный) запуск компрессора из выключенного состояния.
  • Механическим выключателем. Он имеет два положения: «ON»(1) и «OFF». В положении «ON» компрессор работает в автоматическом режиме включаясь и выключаясь по верхнему и нижнему порогу срабатывания. В положении «OFF» питание с электродвигателя отключено принудительно и компрессор не включится при любом значении давления в ресивере.
Реле давления серии РДК

(1) - у реле давления серии РДК-xT10P-x вместо символа "ON" нанесен символ "AUTO".




Для ввода реле серии РДК в эксплуатацию необходимо:

  • Подключить реле к ресиверу компрессора через порт G1/4”.
  • Для реле с четырьмя портами установить манометр, если это необходимо, а неиспользуемые порты закрыть заглушками, например заглушкой FESTO B-1/4-50 (арт. F534214) или QSC-F-G1/4-I (арт. F556858).
  • При необходимости подключить разгрузочный клапан к компрессору для облегчения его запуска. Если компрессор не требует подключения разгрузочного клапана, то разгрузочный клапан реле давления не подключается к компрессору.
  • Подключить цепи управления электродвигателем к контактам реле (напрямую(2) или через сетевой контактор).
  • Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.

(2) - перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.




Описание

|

Технические характеристики

|

Монтаж

|

Настройка

|

Схемы

|

Габаритные размеры



Технические характеристики реле давления серии РДК:

Наименование Фото Pраб.max
бар
Диапазон
настройки, бар
Заводская настройка, бар(3) Дифференциал, бар Кол-во
портов,
(резьба)
Кол-во и тип
контактов
Мощность контактов, А
для категории применения нагрузки
АС-3 (трехфазные эл. двигатели)
Ø разгрузочного клапана, мм
Тип конструктивного исполнения корпуса 10 с выключателем "Рычаг"

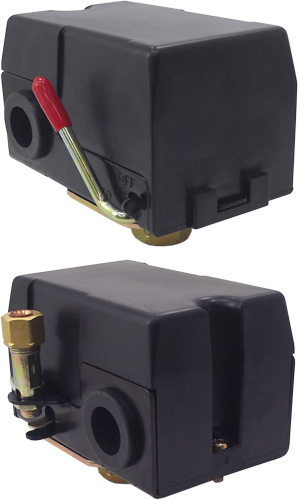

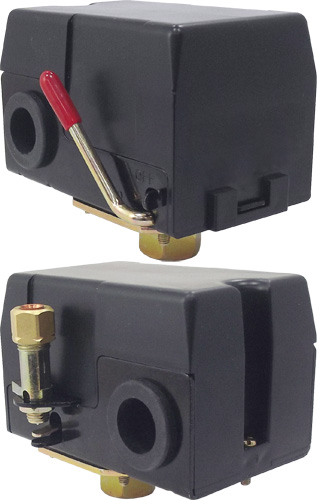

РДК-1Т10Р-1 РДК-1Т10P-1 7 2…7 4…6 1,5…2,5 1 порт
(1/4” NPT внутр.)
2 NC 12 А / 240 VAC 6
РДК-1Т10Р-2/6,5 РДК-1Т10P-2/6,5 10,5 2,5…10,5 6…8 2…3 1 порт
(1/4” NPT внутр.)
2 NC 12 А / 240 VAC 6,5
РДК-4Т10Р-1 РДК-4Т10Р-1 6,5 2…6,5 4…6 1,5…2,5 4 порта
(1/4” NPT внутр.)
2 NC 12 А / 240 VAC 6
Тип конструктивного исполнения корпуса 10 с выключателем "Кнопка"
РДК-1Т10К-2 РДК-1Т10К-2 12 3…12 6…8 2…3 1 порт
(1/4” NPT внутр.)
2 NC 20 А / 240 VAC 6
РДК-4Т10К-2 РДК-4Т10К-2 12 3…12 6…8 2…3 4 порта
(1/4” NPT внутр.)
2 NC 20 А / 240 VAC 6
Тип конструктивного исполнения корпуса 18 с выключателем "Переключатель"

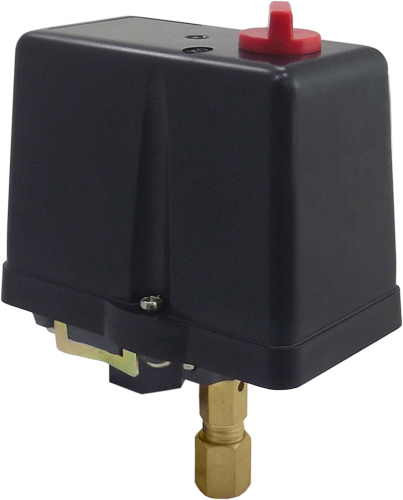

РДК-1Т18П-2 РДК-1Т18П-2 11 3…11 6…8 1,4…4 1 порт
(1/4” NPT внутр.)
3 NC 16 А / 400 VAC 6

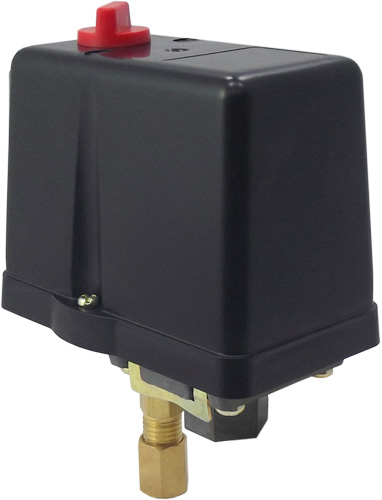

РДК-1Т18П-3 РДК-1Т18П-3 16 4…16 8…10 1,8…4,5 1 порт
(1/4” NPT внутр.)
3 NC 16 А / 400 VAC 6

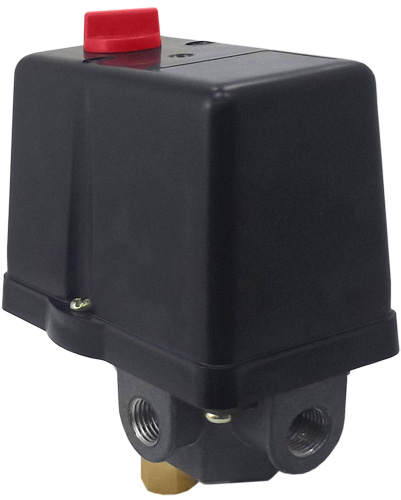

РДК-4Т18П-2 РДК-4Т18П-2 11 3…11 6…8 1,4…4 4 порта
(1/4” NPT внутр.)
3 NC 16 А / 400 VAC 6
Тип конструктивного исполнения корпуса 19 с выключателем "Переключатель"

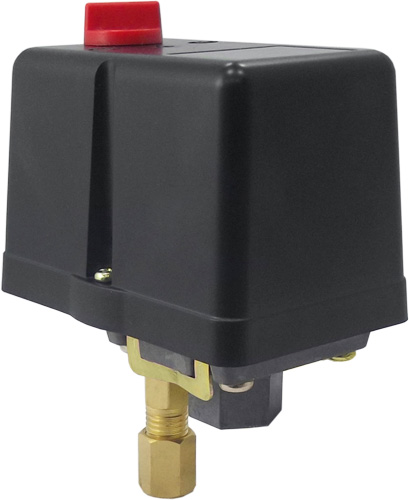

РДК-1Т19П-1 РДК-1Т19П-1 11 2…11 4…6 2…4 1 порт
(1/4” NPT внутр.)
2 NC 16 А / 250 VAC 6

(3) - реле давления серии РДК поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (4...6, 6...8 и 8...10 бар).




Описание

|

Технические характеристики

|

Монтаж

|

Настройка

|

Схемы

|

Габаритные размеры



Монтаж реле давления серии РДК:

Установка реле давления серии РДК на компрессор

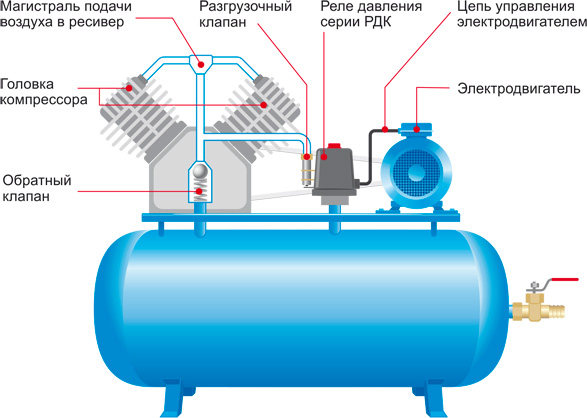

Рис.1 Установка реле давления серии РДК на компрессор.

  • Реле давления серии РДК устанавливаются непосредственно на ресивер компрессора через порт с внутренней резьбой G1/4”. Если используется модификация реле с четырьмя пор-тами (РДК-4Тххх-х), то в дополнительные порты, если это необ-ходимо, устанавливается: манометр, а неиспользуемые порты закрываются заглушками, например заглушкой FESTO B-1/4-50 (арт. F534214) или QSC-F-G1/4-I (арт. F556858).
  • Если компрессор требует подключения разгрузочного клапана, то его необходимо подключить в магистраль подачи воздуха в ресивер на участке от головки компрессора до обратного клапана ресивера (см. рис.1).
  • Цепь управления электродвигателем компрессора подключается напрямую через контакты реле (если ток нагрузки не превышает мощность контактов реле) или с использованием сетевого контактора (если ток нагрузки превышает мощность контактов реле).




Описание

|

Технические характеристики

|

Монтаж

|

Настройка

|

Схемы

|

Габаритные размеры



Настройка порогов срабатывания реле давления серии РДК:

Для настройки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и, ориентируясь на показания манометра, установить сначала верхний порог срабатывания (значение давления в ресивере, при котором компрессор отключается), затем нижний порог срабатывания (значение давления в ресивере, при котором компрессор включается). Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).



Модель реле Возможность настройки дифференциала Регулировочные винты
РДК-хТ10Р-х Настраиваемый

Регулировочные винты РДК-хТ10Р-х

РДК-хТ10К-х Фиксированный

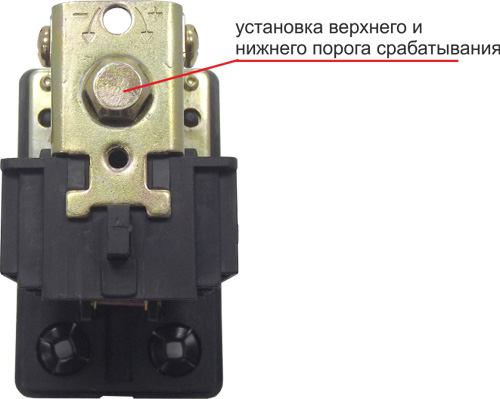

Регулировочные винты РДК-хТ10К-х

РДК-хТ18х-х Настраиваемый

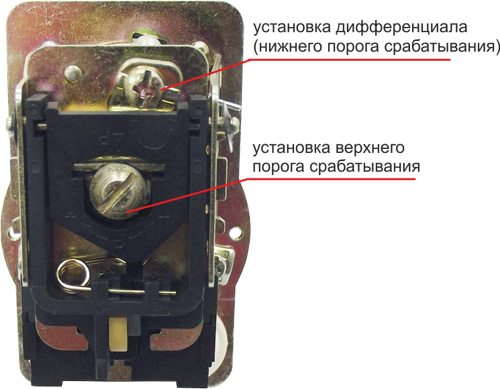

Регулировочные винты РДК-хТ18х-х

РДК-хТ19х-х Настраиваемый

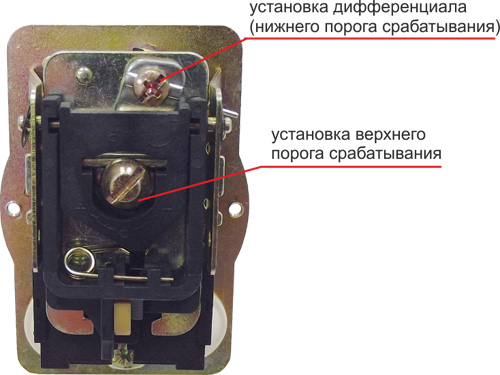

Регулировочные винты РДК-хТ19х-х




Использование дополнительного оборудования с 4-х портовыми реле давления РДК-4Тххх-х:

  1. Внешний вид реле давления серии РДК с четырьмя портами:

    Внешний вид реле давления с 4-мя портами

    Рис. 2 Внешний вид реле давления с 4-мя портами.

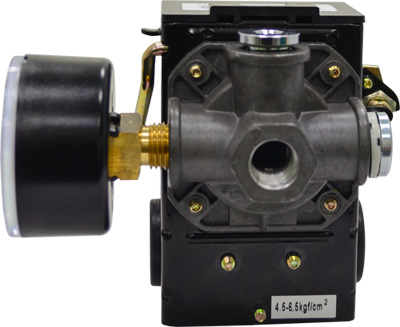

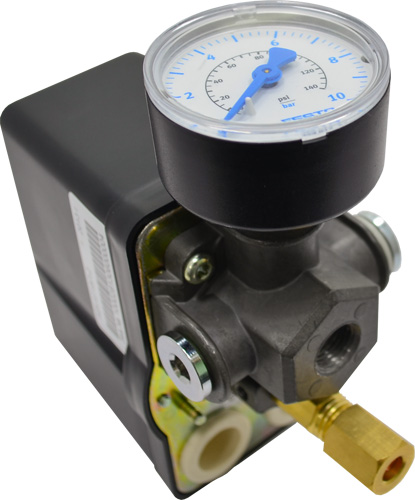

  2. Пример установки дополнительного оборудования:

    Пример установки дополнительного оборудования (манометр и заглушка) Пример установки дополнительного оборудования (манометр и заглушка) Пример установки дополнительного оборудования (манометр и заглушка)

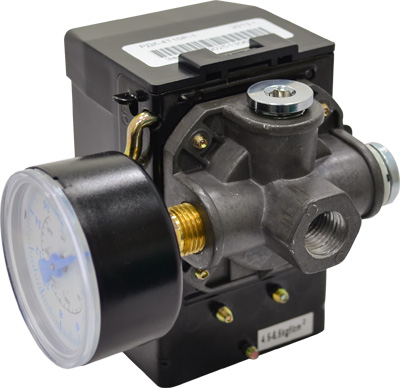

    Рис. 3 Пример установки дополнительного оборудования (манометр и заглушка).

  3. Перечень дополнительного оборудования совместимого с реле давления серии РДК:

Манометры:

Артикул Наименование Фото
F162838 MA-50-10-1/4-EN Манометр MA-50-10-1/4 Манометр
F162839 MA-50-16-1/4-EN Манометр MA-50-16-1/4 Манометр

Заглушки:

Артикул Наименование Фото

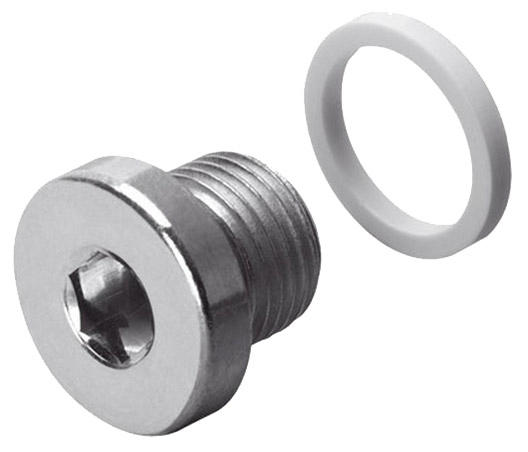

F534214 B-1/4-50 Заглушка по DIN 908, с фторопластовым уплотнительным кольцом B-1/4-50 Заглушка по DIN 908, с фторопластовым уплотнительным кольцом

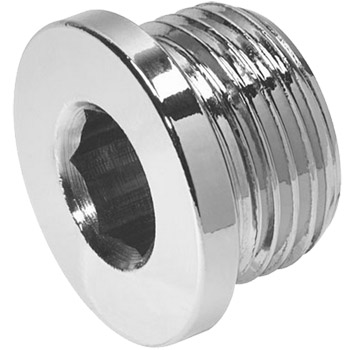

F578407 NPHQ-BK-G14-P10 Заглушка с уплотнительным кольцом FPM QSC-F-G1/4-I Заглушка с уплотнительным кольцом FPM




Описание

|

Технические характеристики

|

Монтаж

|

Настройка

|

Схемы

|

Габаритные размеры



Схемы подключения реле давления серии РДК:

Для работы с трехфазной нагрузкой рекомендуется использовать реле давления РДК-хТ18П-х, т.к. данная модель реле имеет три контакта и способно коммутировать три фазы одновременно.

Для работы с однофазной нагрузкой рекомендуется применять реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х, т.к. данные модели имеют по две группы контактов.

Допускается использование реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х с трехфазной нагрузкой, но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети.

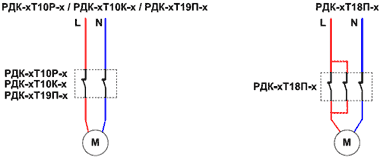

Схема подключения однофазной нагрузки к реле давления серии РДК

Рис. 4 Схема подключения однофазной нагрузки к реле давления серии РДК.

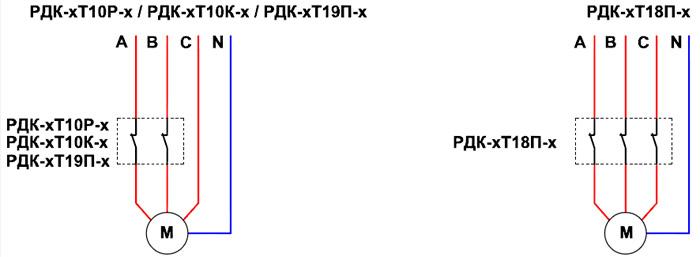

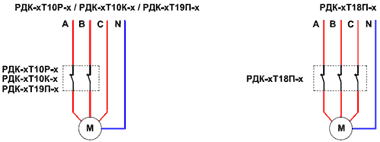

Схема подключения трехфазной нагрузки к реле давления серии РДК

Рис. 5 Схема подключения трехфазной нагрузки к реле давления серии РДК.




Описание

|

Технические характеристики

|

Монтаж

|

Настройка

|

Схемы

|

Габаритные размеры



Габаритные размеры реле давления серии РДК:

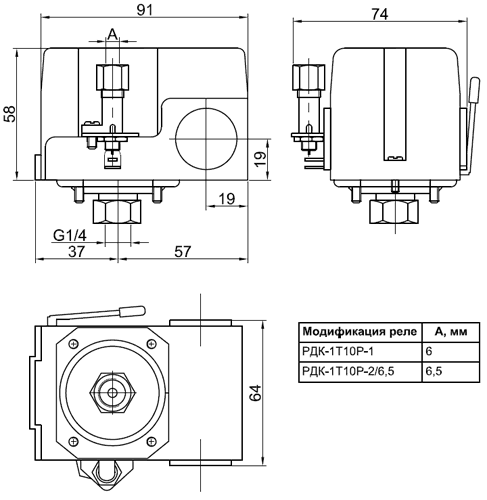

Габаритные размеры: РДК-1Т10Р-1, РДК-1Т10Р-2/6,5

РДК-1Т10Р-1, РДК-1Т10Р-2/6,5

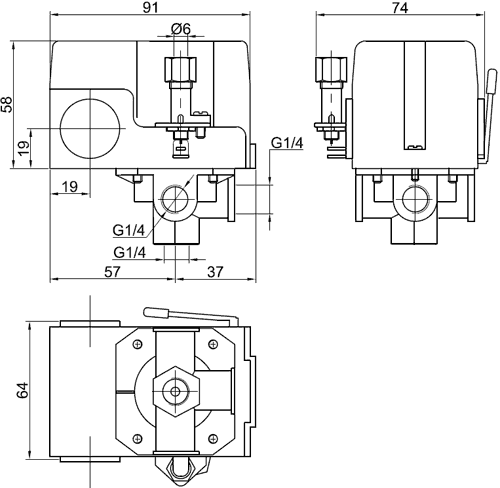

Габаритные размеры: РДК-4Т10Р-1

РДК-4Т10Р-1

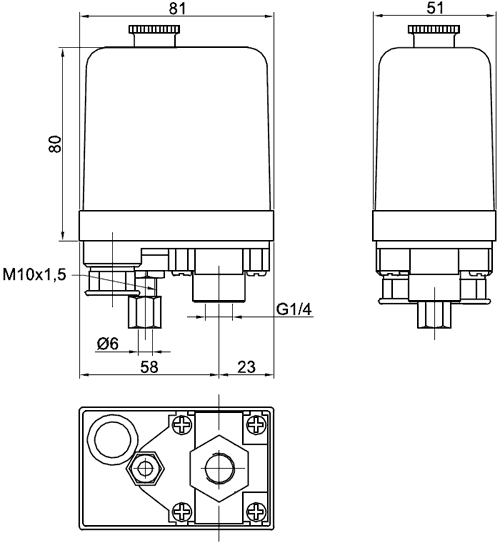

Габаритные размеры: РДН-1Т10К-2

РДК-1Т10К-2

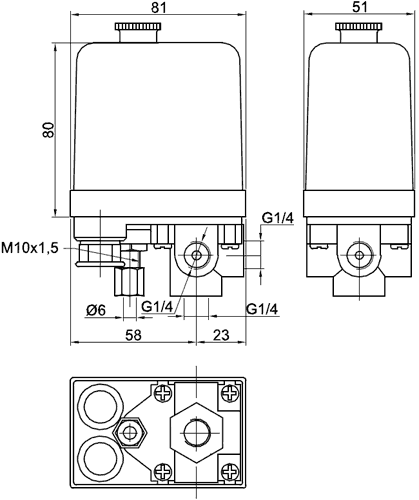

Габаритные размеры: РДК-4Т10К-2

РДК-4Т10К-2

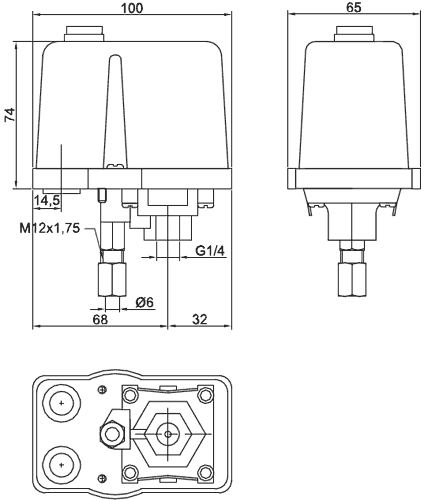

Габаритные размеры: РДК-1Т18П-2, РДК-1Т18П-3

РДК-1Т18П-2, РДК-1Т18П-3

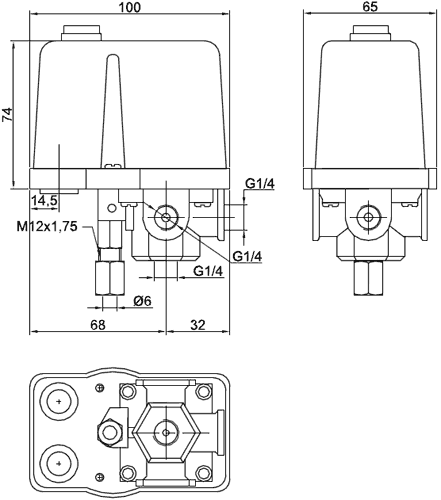

Габаритные размеры: РДК-4Т18П-2

РДК-4Т18П-2

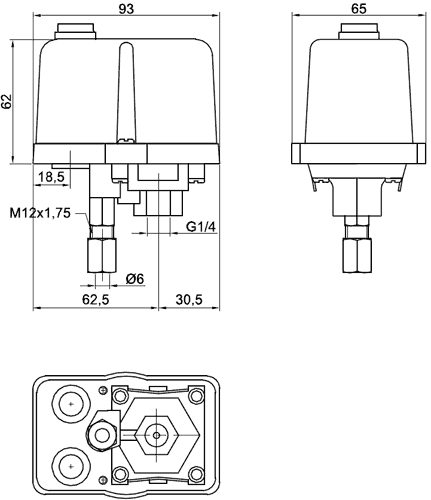

Габаритные размеры: РДК-1Т19П-1

РДК-1Т19П-1

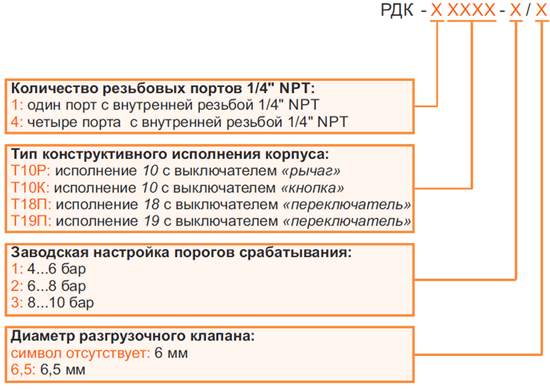

Расшифровка обозначения реле давления серии РДК:

Расшифровка обозначения реле давления серии РДК

  Скачать листовку "Реле давления серии РДК для воздушных компрессоров"
