Kipvalve - соленоидные клапаны 4v210 - пневмооборудование


ОВЕН ПЛК160 моноблочный контроллер

ОВЕН ПЛК160 программируемый логический контроллер

ОВЕН ПЛК160 – линейка программируемых моноблочных контроллеров с дискретными и аналоговыми входами/выходами на борту для автоматизации малых и средних систем.

Оптимальны для построения распределенных систем автоматизации когда расширение входов\выходов ПЛК удаленными модулями и связь с другими ПЛК осуществляется по интерфейсу RS485 либо Ethernet.


Рекомендуется к использованию

  • В системах HVAC
  • В сфере ЖКХ (ИТП, ЦТП)
  • В АСУ водоканалов (водоподготовка, насосные станции)
  • Для управления пищеперерабатывающими и упаковочными аппаратами
  • Для управления климатическим оборудованием
  • В сфере производства строительных материалов

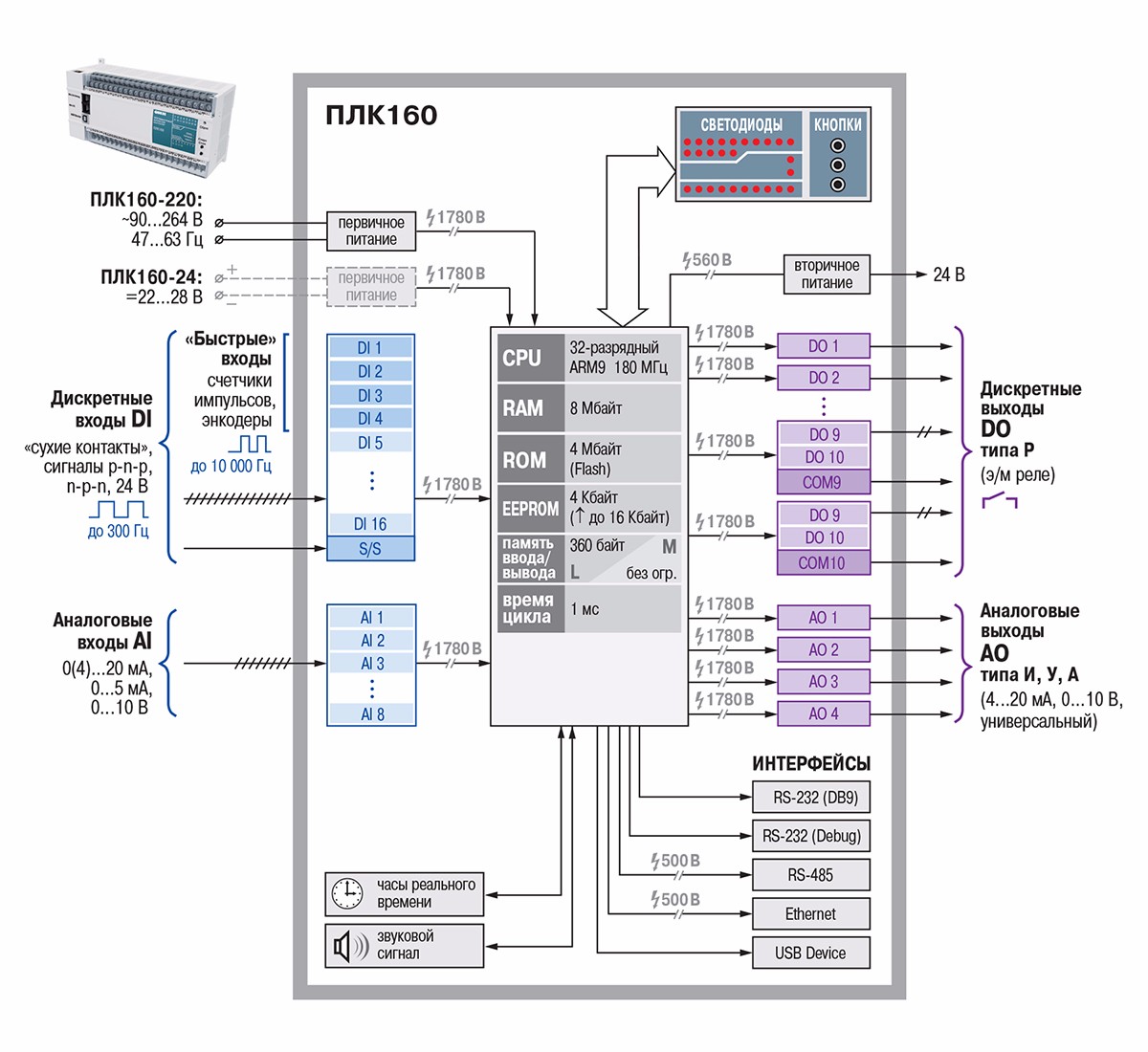

Отличительные особенности линейки

  • Мощные вычислительные ресурсы и большой объем памяти.
  • Наличие дискретных и аналоговых входов/выходов на борту контроллера.
  • Наличие последовательных портов (RS-232, RS-485) на борту контроллера.
  • Наличие порта Ethernet для включения в локальные или глобальные сети верхнего уровня.
  • Поддержка протоколов обмена Modbus (RTU, ASCII), ОВЕН, DCON.
  • Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами.
  • Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени.
  • Встроенный аккумулятор, позволяющий организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние.
Контроллер
ПЛК160
Дискретные входы
16
Дискретные выходы
12
Аналоговые входы
8
Аналоговые выходы*
4
* Аналоговые выходы могут быть:
  • По току 4...20 мА (И)
  • По напряжению 0...10 В (У)
  • Универсальные - программно переключаемые ток\напряжение (А)

Интерфейсы и протоколы

Все контроллеры данной линейки имеют большое количество интерфейсов на борту, работающих независимо друг от друга:

  • Ethernet;
  • До трех последовательных портов;
  • USB Device для программирования контроллера.

Поддерживаемые интерфейсы и протоколы

Протокол
Интерфейс
Применение
ОВЕН
RS-232
RS-485
Поддержка модулей ввода/вывода ОВЕН Мх110
Работа в сетях ОВЕН совместно с ТРМ2хх
Modbus RTU
Modbus ASCII
RS-232
RS-485
Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх), связь со SCADA-системами
Modbus TCP
Ethernet 10/100 Mbps
Связь со SCADA-системами
DCON
RS-232
RS-485
Поддержка модулей ввода/вывода ICP DAS I-7xxx, АDAM-4xxx, операторских панелей
GateWay (протокол CODESYS)
RS-232
Ethernet 10/100 Mbps
USB-Device
Программирование контроллера, отладка пользовательской программы
Связь с контроллерами других производителей на базе CODESYS
Работа с OPC-сервером CODESYS
Mass Storage Device
USB-Device
Работа с файлами архивов данных и файлами проекта

Контроллеры данной линейки также поддерживают работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства, как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS v.2.3.x, максимально соответствующей стандарту МЭК 61131:

  • поддержка 5 языков программирования, для специалистов любой отрасли;
  • мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
  • функции документирования проектов;
  • количество логических операций ограничивается только количеством свободной памяти контроллера;
  • практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Интерфейсы для программирования и отладки: Ethernet, USB, RS-232 (Debug).

При покупке программируемого контроллера ОВЕН ПЛК предоставляются БЕСПЛАТНО

  • Среда программирования CODESYS
  • Готовые библиотеки программных блоков
  • Специальные сервисные утилиты для работы с ОВЕН ПЛК
  • Руководство пользователя и обучающие видеокурсы
  • Для организации обмена с верхним уровнем предоставляются бесплатные OPC-драйверы, OPC-драйвер Gateway (от CODESYS) и OPC-драйвер Modbus (от ОВЕН)



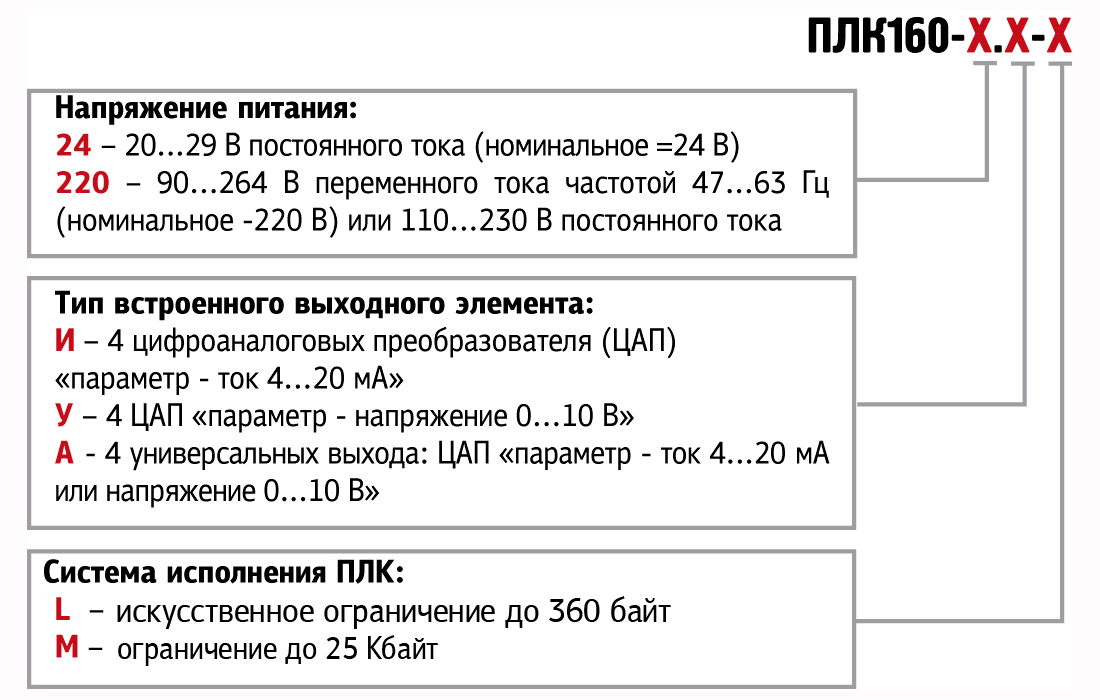

Параметр
Значение (свойства)
ПЛК160-Х.А
ПЛК160-Х.У
ПЛК160-Х.И
Питание
Напряжение питания:
ПЛК160-24.Х-Х
ПЛК160-220.Х-Х

от 22 до 28 В постоянного тока (номинальное 24 В)
от 90 до 264 В переменного тока (номинальное 110/220 В)
частотой от 47 до 63 Гц (номинальное значение 50 Гц)
Потребляемая мощность, не более
40 ВА
Параметры встроенного источника питания
Выходное напряжение 24±3 В, ток потребления не более 400 мА
Аккумулятор резервного питания
LIR2477 (срок службы зависит от условий эксплуатации, но не более 5 лет)
Цифровые (дискретные) входы
Количество входов
из них быстродействующих
16
4 (DI1-DI4)
Тип входов по ГОСТ Р 52931-2008
1 и 2
Напряжение питания дискретных входов
24 ± 3 В
Максимальный входной ток дискретного входа
не более 7 мА при питании 24 В, не более 8,5 мА при питании 27 В
Сигнал «логической единицы», соответствующий состоянию «Включено», дискретных входов для постоянного напряжения (ток в цепи)
от 15 до 30 В (ток от 3 до 15 мА)
Сигнал «логического нуля», соответствующий состоянию «Выключено», дискретных входов для постоянного напряжения (ток в цепи)
от минус 3 до 5 В (ток до 15 мА)
Минимальная длительность импульса, воспринимаемого дискретным входом
– для обычных входов
– для быстродействующих

1 мс
0,02 мс
Подключаемые входные устройства
– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
– датчики, имеющие на выходе транзистор n- p-n  или p-n-p–типа с открытым коллектором;
– дискретные сигналы 24±3 В
Гальваническая развязка
Групповая
Электрическая прочность изоляции между группой дискретных входов и:
– цепями питания
– группами цепей дискретных выходов
– группами остальных цепей

1780 В
1780 В
560 В
Дискретные выходы (контакты электромагнитных реле)
Количество релейных выходных каналов
12
Гальваническая развязка
Индивидуальная (для DO1-DO8), групповая (DO9-DO10) и групповая (DO11-DO12)
Электрическая прочность изоляции между группами дискретных выходов и группами остальных цепей
1780 В
Максимальный ток,
коммутируемый контактами реле, не более
3 А (для переменного напряжения не более 250 В, частотой 50 Гц и cos j > 0,4 – нагрузка для категории использования АС-15
по ГОСТ Р 50030.1-2000)
3 А (для постоянного напряжения не более 30 В – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1-2000)
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более
50 мс (выходы DО1-DО12)
Механический ресурс реле
– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке;
– не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
Аналоговые входы
Количество аналоговых входов
Тип поддерживаемых унифицированных сигналов
Ток от 0 (4) до 20 мА
Ток от 0 до 5 мА
Напряжение от 0 до 10 В
Разрядность АЦП
14 бит
Входное сопротивление:
В режиме измерения тока
В режиме измерения напряжения

Не более 170 Ом
Не менее 200 кОм
Период опроса аналоговых входов
10 мс
Предел основной приведенной погрешности преобразования
±0,25 %
Предел дополнительной приведенной погрешности преобразования на каждые 10 градусов изменения температуры
±0,05 %
Гальваническая изоляция аналоговых входов
Групповая (8 входов)
Электрическая прочность изоляции между группой аналоговых входов и:
– цепями питания
– группами цепей дискретных выходов
– группами остальных цепей


1780 В
1780 В
560 В
Аналоговые выходы
Количество аналоговых выходов
4
Тип выходного сигнала
Универсальный, ток от 4 до 20 мА, напряжение от 0 до 10 В
Напряжение от 0 до 10 В
Ток от 4 до 20 мА
Предел основной приведенной погрешности ЦАП
±0,5 %
Разрядность ЦАП
12 бит
10 бит
10 бит
Минимальный период обновления выходов
100 мс
Питание аналоговых выходов
Внешнее (24±3 В)
Гальваническая изоляция аналоговых выходов
Индивидуальная
Электрическая прочность изоляции между группами аналоговых выходов и группами остальных цепей
1780 В
Предел допускаемой дополнительной приведенной погрешности аналоговых выходов, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры
не более 0,5 предела допускаемой основной приведенной погрешности аналоговых выходов
Интерфейсы связи
RS-485
Количество
Гальваническая развязка
Электрическая прочность изоляции

1
Индивидуальная
1780 В (между интерфейсом RS-485 и остальными группами цепей)
Ethernet 100 Base-T
Количество
Гальваническая развязка
Электрическая прочность изоляции

1
Индивидуальная
1780 В (между интерфейсом RS-485 и остальными группами цепей)
RS-232 **
Количество
Гальваническая развязка

1
Отсутствует
RS-232-Debug **
Количество
Гальваническая развязка

1
Отсутствует
USB-Device **
Количество
Гальваническая развязка

1
Отсутствует
Ресурсы и дополнительное оборудование
Центральный процессор
RISC-процессор на базе ядра ARM-9, 32 разряда, 180МГц
Объем оперативной памяти (тип памяти)
8 Мб (SDRAM), из них 1 Мб для кода пользовательской программы, 128 кб для переменных пользовательской программы
Объем энергонезависимой памяти (тип памяти)
4 Мб (DataFlash), из них 3 Мб доступно для хранения файлов и архивов
Размер Retain-памяти
не более 16 кб (по умолчанию задано значение 4 кб). Подробнее см. в РП
Время выполнения одного цикла программы
– Минимальное (нестабилизируемое) – 250 мкс;
– Установленное по умолчанию (стабилизированное) – 1 мс (настраивается в окне «Конфигурация ПЛК (PLC Configuration) ПО CoDeSys. Подробнее см. в РП
Дополнительное оборудование
– Часы реального времени с автономным аккумуляторным питанием (точность хода – не более 3 мин в сутки*);
– Встроенный источник выдачи звукового сигнала;
– Функциональная кнопка на передней панели контроллера
Общие сведения
Габаритные размеры, не более
(208×110×73) ± 1 мм
Масса, не более
0,75 кг
Степень защиты корпуса по ГОСТ 14254–96
IP20 со сторон передней панели, IP00 со стороны клемм
Индикация на передней панели
Светодиодная
Средняя наработка на отказ
100 000 ч
Средний срок службы
10 лет
* – точность указана без применения программной коррекции.
** – цепи указанных интерфейсов не имеют между собой гальванической изоляции. Электрическая прочность изоляции между группой указанных цепей и:
– цепями питания – 1780 В;
– группами цепей дискретных выходов – 1780 В;
– группами остальных цепей – 560 В.

 Интерфейсы связи и программирования

Интерфейсы связи
Протоколы (тип связи
и особенности работы)
Формат передачи данных
Скорости передачи
Длина кабеля, м,  не более
Тип рекомендуемого кабеля
RS-485
ModBus-RTU, ModBus-ASCII, DCON, ОВЕН
7 или 8 бит, четность есть\нет\не используется, 1 или 2 стоп бита
2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
1200*
КИПЭВ 1×2×0,6 ТУ 16.К99-008-
2001 или аналогичный
RS-232
ModBus-RTU, ModBus-ASCII, DCON, ОВЕН
7 или 8 бит, четность есть\нет\не используется, 1 или 2 стоп бита
1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
3
Кабели, выполненные в соответствии с рекомендациями Приложения Г
RS-232-Debug
ModBus-RTU (только slave), ModBus-ASCII, DCON, GateWay (только для Debug RS-232), ОВЕН
только 8 нет 1
1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
1,8
Кабели, выполненные в соответствии с рекомендациями Приложения Г
Ethernet 100
Base-T
ModBus-TCP Gateway TCP-IP, UDP-IP, Codesys Network Variables (over UDP)
10, 100 Мбит/с
100
Категория 5 тип UTP (витые пары без экрана),  STP или FTP (витые пары в экране)
USB-Device
CDC
115200 бит/с
1,8
Стандартный с разъемами типа А и В
* – Максимальная скорость обмена зависит от длины линии.
Примечание – Суммарное количество ошибок при приеме и передаче не должно превышать 1 %.

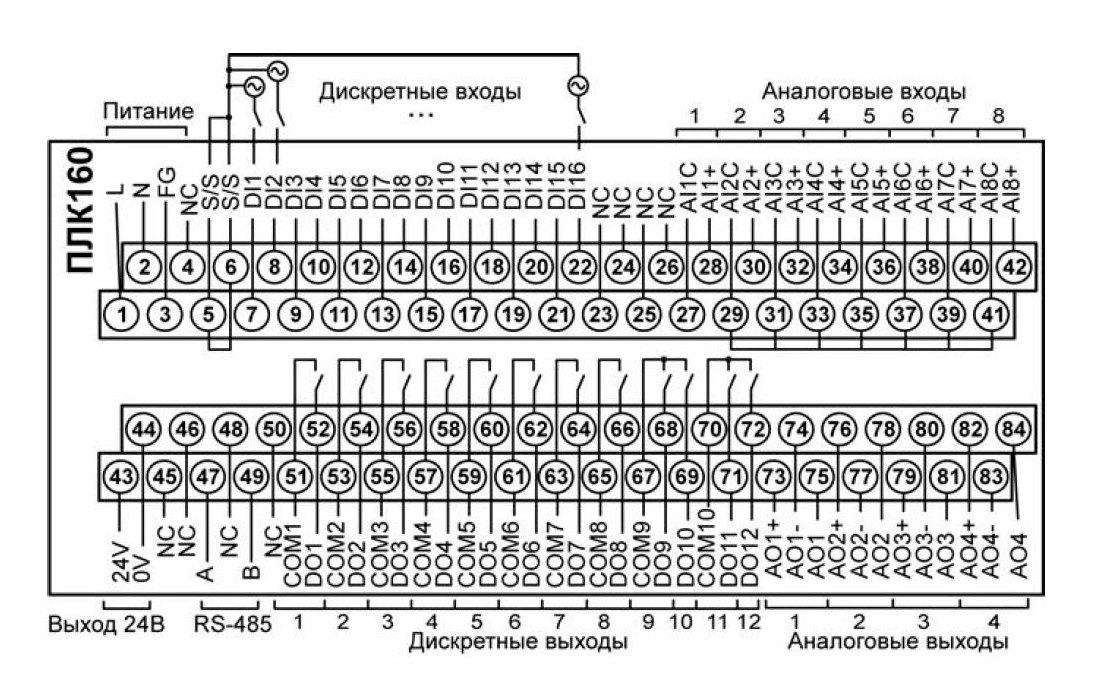

Расположение контактов для подключения внешних цепей

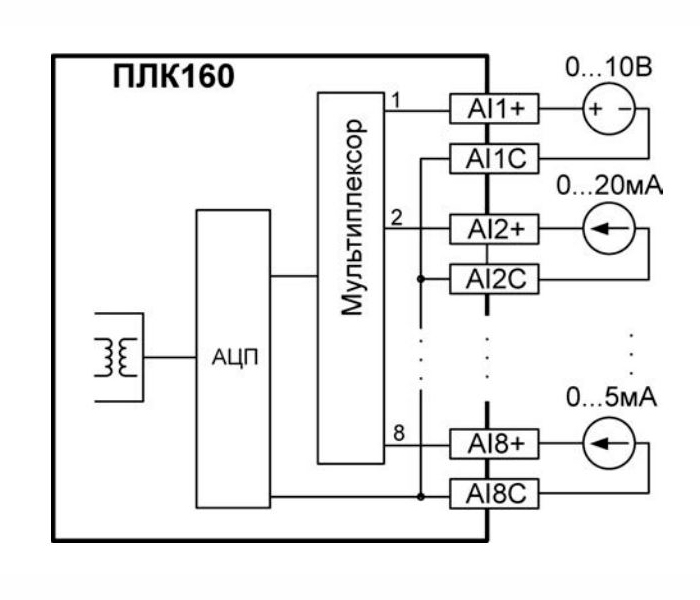

Схема подключения ОВЕН ПЛК160.

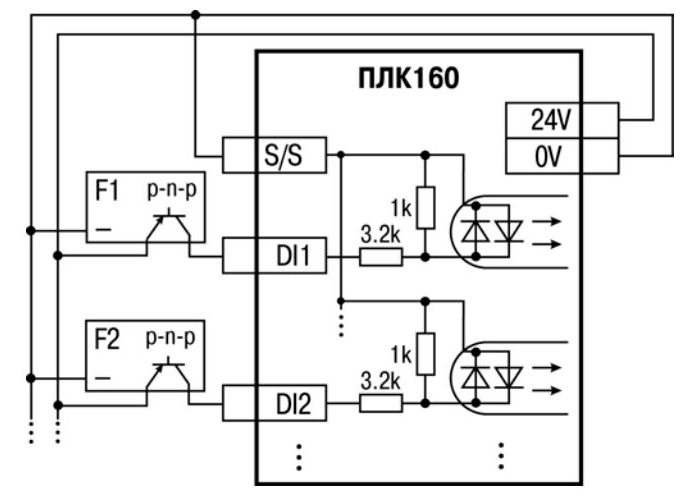

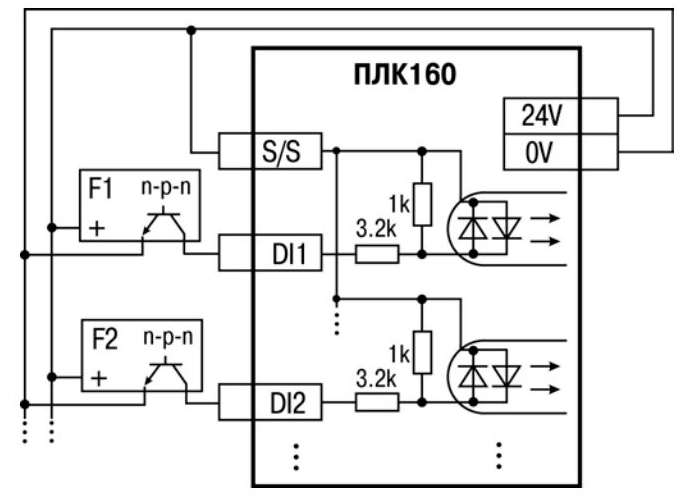

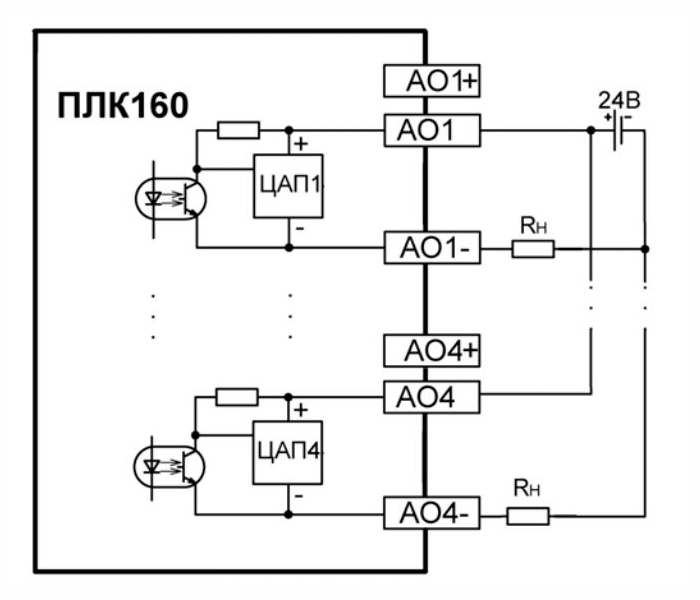

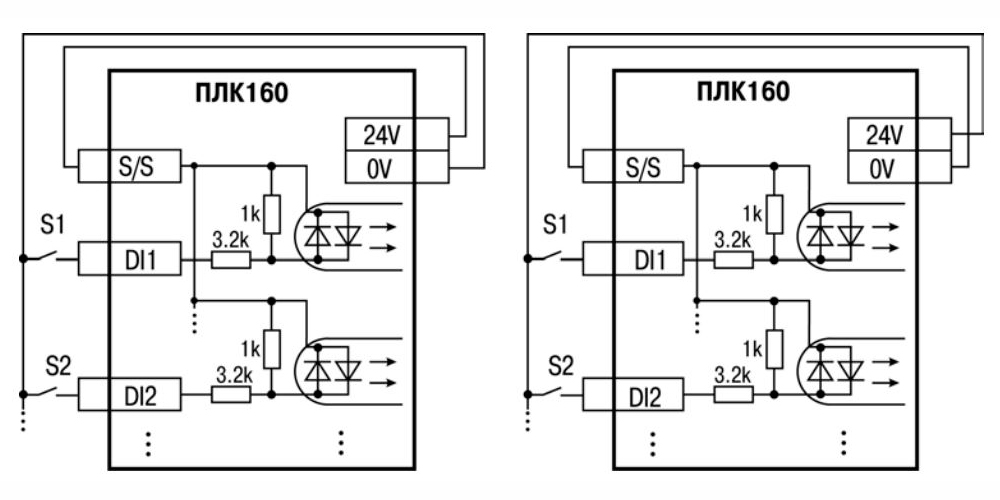

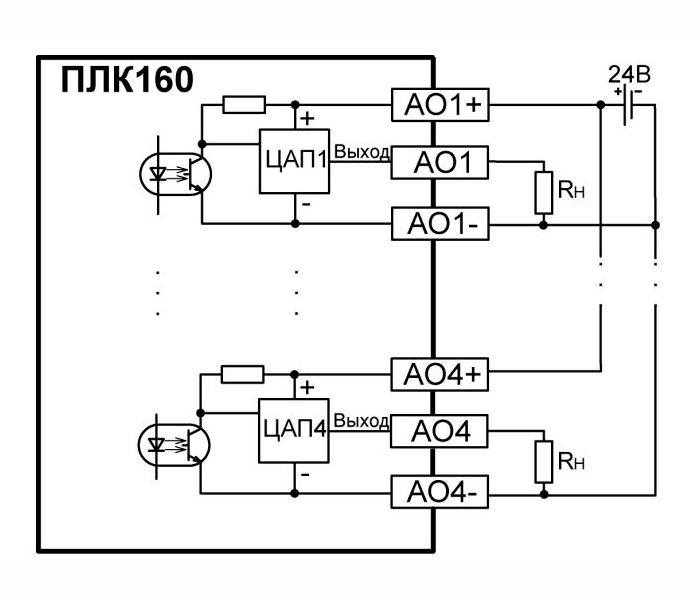

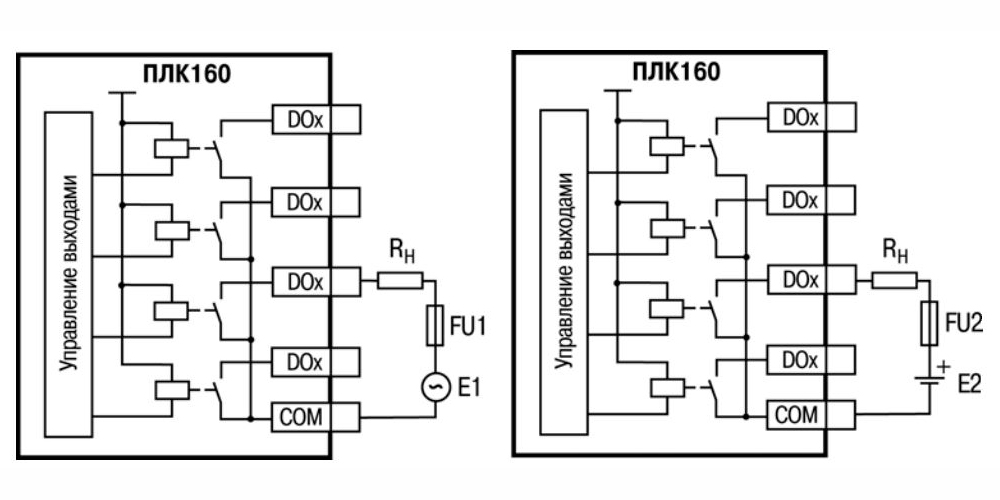

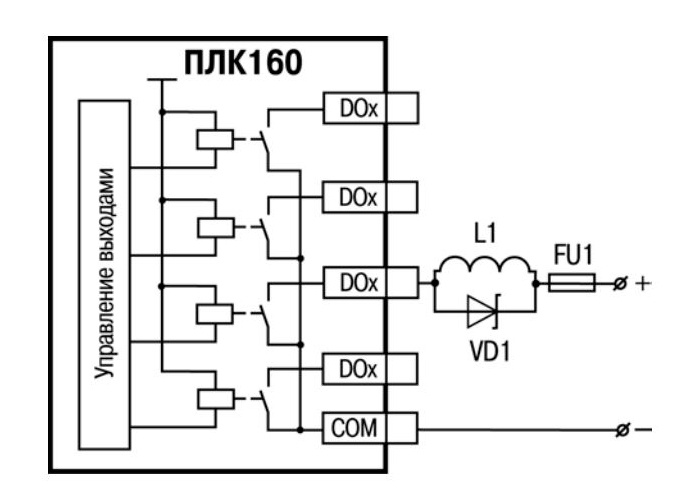

Подключение входных устройств и схемы выходных элементов контроллера

Схема подключения контактных датчиков (S1–Sn) к входам контроллера:

Подключение к дискретным входам датчиков (F1–Fn), имеющих на выходе транзисторный ключ n-p-n–типа:


Подключение к дискретным входам датчиков (F1–Fn), имеющих на выходе транзисторный ключ p-n-p–типа:

Выходные элементы типа Р контроллера с внешними цепями защиты при активной нагрузке, Rн – пользовательская нагрузка (двигатель, нагреватель, контактор и т.д.):

Подключение цепей защиты при реактивной нагрузке:


Подключение аналоговых выходов типа «У» и «А»:


Подключение аналоговых выходов типа «И»:


Подключение аналоговых входов:

Кабели

Наименование
Комментарии
Длина, м
КС1
Кабель КС1
Применяется для прошивки и программирования контроллеров:
- ПЛК160 (порт RS-232 DEBUG)
1,5
2,7
КС2
Кабель КС2
Применяется для соединения контроллеров ПЛК160 (порты RS-232 DEBUG и RS-232) с панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232)
1,5
2,7
КС3
Кабель КС3
Применяется для соединения контроллеров ПЛК160 (порты RS-232 DEBUG и RS-232) с модемом ПМ01[M02] (порт RS-232, соединитель Х2)
1,5

Действующая версия встроенного ПО ОВЕН ПЛК110/160 v.2.17.0

Контроллер
Прошивка
Таргет файл
ПЛК110-30
Скачать (1 МБ)
v.2.17.0_PLC110-30 (с поддержкой OwenCloud)
Версия 2.11
Версия 2.12 (с поддержкой OwenCloud)
Install_Target_v2.12_for_PLC110_PLC160
ПЛК110-32
Скачать (1 МБ)
v.2.17.0_PLC110-32 (с поддержкой OwenCloud)
ПЛК110-60
Скачать (1 МБ)
v.2.17.0_PLC110-60 (с поддержкой OwenCloud)
ПЛК160
Скачать (1 МБ)
v.2.17.0_PLC160 (с поддержкой OwenCloud)
UpdateCore
Скачать
UpdateCore v2.17.0 (с поддержкой OwenCloud)
История изменений

Инструкция по подключению
ПЛК1хх к облачному сервису OwenCloud

Прошивка с помощью команды UpdateCore скачать описание.
Драйвер порта usb для программирования ПЛК с ПК на ОС Windows 2000/XP/Vista/W7 скачать здесь
Диск ПЛК DVD V.3 для ОВЕН ПЛК (CODESYS v 2.3). Скачать (440 Мб).
ОВЕН ftp  для случаев если у вас есть проблема со скачиванием файлов подробнее.



Документация
Руководство по эксплуатации ПЛК160   PDF 0.98 MB
Руководство по программированию ПЛК110/160   PDF 3.25 MB
Инструкция по подключению ПЛК1хх к облачному сервису OwenCloud   PDF 504.11 kB
Сертификаты
Сертификат промышленной безопасности ПЛК ПЛК63, ПЛК73, ПЛК110, ПЛК160 ZIP 513.32 kB
Сертификат о соответствии на ПЛК   7Z 2.02 MB
Свидетельство о типовом одобрении ПЛК   ZIP 361.58 kB
Сертификат соответствия в области пожарной безопасности для ПЛК160   ZIP 218.08 kB
Декларация о соответствии на ПЛК160   ZIP 156.47 kB
Сертификат соответствия ГАЗПРОМСЕРТ для ПЛК160   ZIP 302.69 kB
Сертификат средств измерений ПЛК160 Казахстан ZIP 202.51 kB
Сертификат средств измерений ПЛК160 Беларусь ZIP 100.14 kB
Сертификат средств измерений ПЛК160 Россия ZIP 5.26 MB

Более подробную информацию Вы можете найти на сайте производителя по ссылке: https://www.owen.ru/product/plk160







^ Наверх ^
