Kipvalve - соленоидные клапаны 4v210 - пневмооборудование


ОВЕН Модули ввода MВ110, вывода МУ110 и модули МК110 ввода/вывода с интерфейсом RS-485

ОВЕН MВ110\МУ110\МК110 модули ввода/вывода с интерфейсом RS-485

ОВЕН MВ110, МУ110 и МК110 – хорошо зарекомендовавшая себя линейка модулей ввода/вывода с интерфейсом RS-485, включающая в себя модули дискретного и аналогового ввода и вывода, а также специализированные решения для измерения параметров электрической сети и сигналов с тензометрических датчиков.

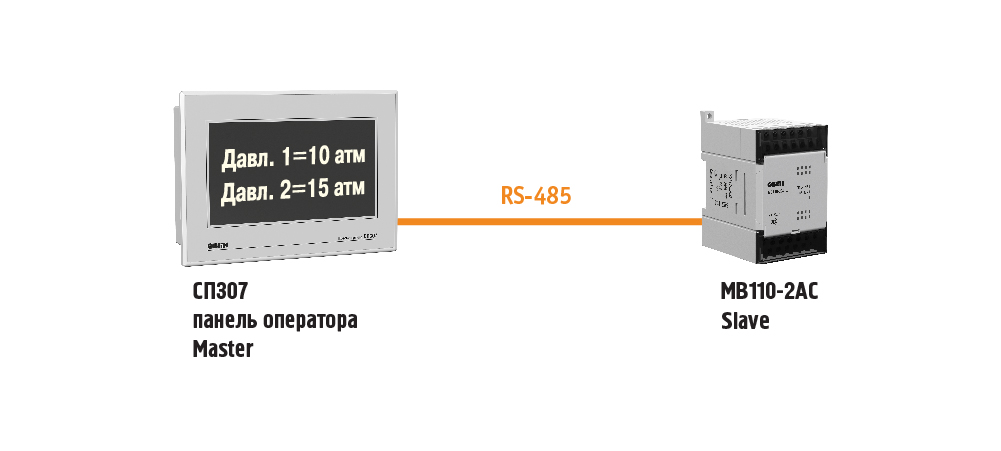

Модули объединяются в сеть с помощью двухпроводной линии связи и подключаются к ведущему устройству (Master). В роли мастера могут выступать программируемые логические контроллеры, ПК с установленной SCADA-системой или панели оператора.

Коммуникационные возможности

  • Интерфейс:RS-485,
  • Поддерживаемые протоколы:Modbus RTU,Modbus ASCII, ОВЕН, DCON
  • Максимальное количество модулей на одной линии: до 32 шт. (может быть увеличено с помощью повторителей интерфейса, например, ОВЕН АС5)
  • Максимальная длина линии связи: 1200 м
  • Скорость обмена по RS-485: 2400…115200 бит/с

Применение модулей ввода-вывода ОВЕН Mx110:

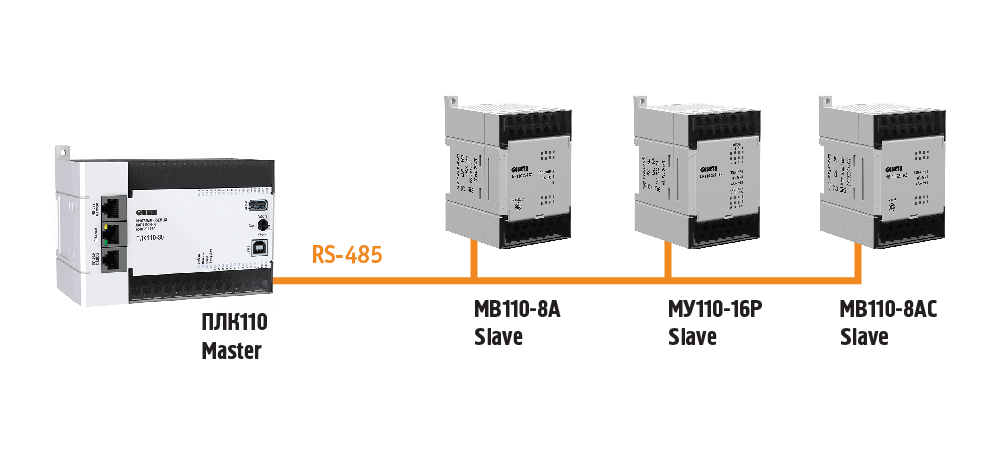

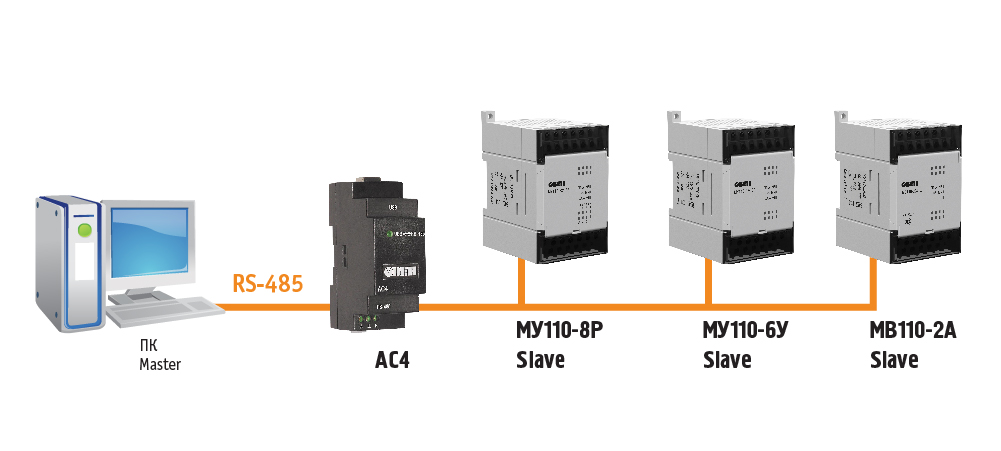

Увеличение числа входов/выходов любых модификаций ОВЕН ПЛК, СПК, СП и приема/передачи данных через GSM или радиомодемы Удаленный ввод/вывод сигналов при подключении к SCADA-системам и другому ПО
Увеличение числа входов/выходов любых модификаций ОВЕН ПЛК, СПК, СП и приема/передачи данных через GSM или радиомодемы Удаленный ввод/вывод сигналов при подключении к SCADA-системам и другому ПО

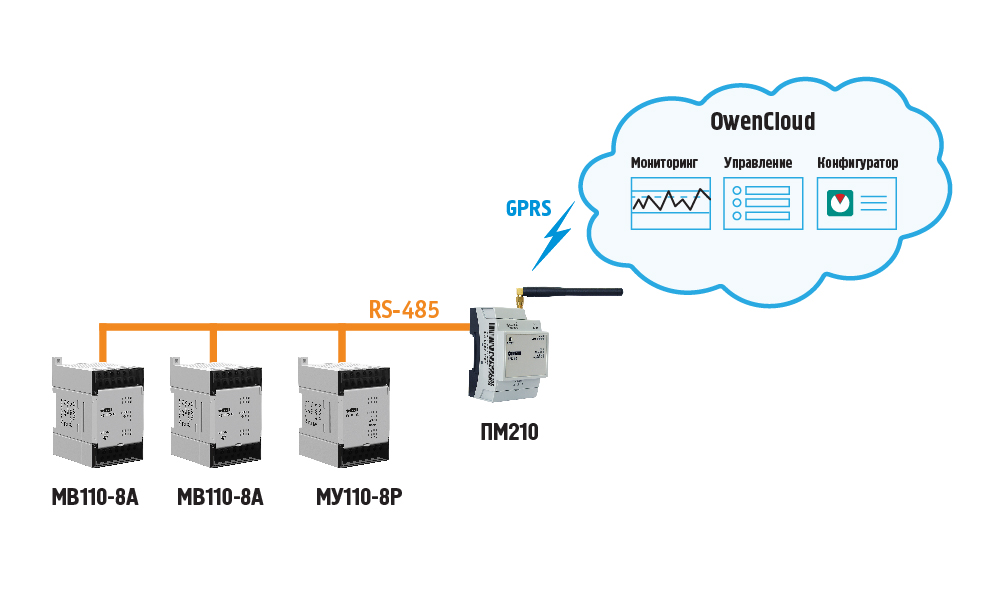

Для работы с любым оборудованием, поддерживающим интерфейс RS-485 и протоколы обмена Modbus-RTU/ASCII, DCON, ОВЕН Контроль работы приборов и управление ими в облачном сервисе OwenCloud. Автоматическое оповещение о настраиваемых аварийных событиях по электронной почте и push-уведомления в мобильном приложении
Для работы с любым оборудованием, поддерживающим интерфейс RS-485 и протоколы обмена Modbus-RTU/ASCII, DCON, ОВЕН Контроль работы приборов и управление ими в облачном сервисе OwenCloud. Автоматическое оповещение о настраиваемых аварийных событиях по электронной почте и push-уведомления в мобильном приложении

Особенности модулей ввода-вывода ОВЕН Mx110:

  • Готовые примеры схем подключения, условных графических обозначений по ЕСКД и СПДС, 3D-модели и габаритные чертежи.
  • Съемные клеммники с невыпадающими винтами.
  • Универсальное питание (=24 В или ~230 В)*.
  • Автоматическое определение протокола*.
  • Обновление встроенного программного обеспечения по RS-485.
  • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210).

*Не для всех модификаций


Состав линейки ОВЕН Mx110:

Модификация

Основные характеристики

входов/выходов

Дискретный

Аналоговый

вход

выход

вход

выход

Аналоговый ввод (AI)

MВ110-224.2A

Универсальные входы: термосопротивления, термопары, 0(4)...20 мА, 0...1 В, 0...5000 Ом





2



MВ110-224.8А

Универсальные входы: термосопротивления, термопары, 0(4)...20 мА, 0...1 В, 0...(900)2000 Ом





8



MВ110-224.2АС

Быстрые входы: 0(4)...20 мА, 0...5 мА 0...10 В

частота измерений до 200 Гц





2



MВ110-24/220.8АС

Быстрые входы: 0(4)...20 мА, 0...5 мА 0...10 В

частота измерений до 200 Гц





8



Дискретный ввод (DI)

MB110-224.16Д

Датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 1 кГц

16







MВ110-224.16ДН

Контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц

16







МВ110-24/220.32ДН

Контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц

32







MВ110-224.8ДФ

Дискретные входы для сигналов ~230 В и =230 В

8







Комбинированный дискретный ввод/вывод (DI/DO)

MК110-224.8Д.4Р

Входы: датчик типа «сухой контакт» (не требует внешнего питания), транзисторные ключи n-p-n типа, частота до 1 кГц
Выходы: э/м реле (4 А при ~250 В 50 Гц и cos φ>0,4)

8

4





MК110-220.4ДН.4Р

Входы: контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц
Выходы: э/м реле (4 А при ~250 В 50 Гц и cos φ>0,4)

4

4





MК110-224.8ДН.4Р

Входы: контактный датчик (требует внешнего питания =24 В), транзисторные ключи n-p-n и p-n-p типа, частота до 1 кГц
Выходы: э/м реле (4 А при ~250 В 50 Гц и cos φ>0,4)

8

4





MК110-220.4К.4Р

Входы: кондуктометрические датчики уровня
Выходы: э/м реле (5 А при ~250 В 50 Гц и cos φ>0,4)

4

4





Дискретный вывод (DO)

MУ110-224.8К

Транзисторная оптопара n-p-n типа (400 мА при =60 В)



8





MУ110-224.8Р

Э/м реле (4 А при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)



8





MУ110-224.16К

Транзисторная оптопара n-p-n типа (400 мА при =60 В)



16





MУ110-224.16Р

Э/м реле (3 А при ~250 В 50 Гц и cos φ>0,4)



16





МУ110-24/220.32Р

Э/м реле (3 А при ~250 В 50 Гц и cos φ>0,4)



32





Аналоговый вывод (AO)

MУ110-224.8И

Выходы: 4...20 мА







8

MУ110-224.6У

Выходы: 0...10 В







6

Измерение сигналов тензометрических датчиков

МВ110-224.1ТД

Сигналы от тензометрических датчиков мостового типа





1



МВ110-224.4ТД

Сигналы от тензометрических датчиков мостового типа





4



Измерение параметров электрической сети

МЭ110-224.1Т

Однофазный амперметр





1



МЭ110-224.1Н

Однофазный вольтметр





1



МЭ110-224.1М

Однофазный мультиметр





1



МЭ110-220.3М

Трехфазный мультиметр





3
