ОВЕН МЭ110-220.3М модуль ввода параметров электрической 3-х фазной сети

ОВЕН МЭ110-220.3М модуль ввода параметров электрической 3-х фазной сети

Предназначен для измерения напряжения, силы тока, частоты, мощности (полной, активной, реактивной), фазового угла и коэффициента мощности (cos φ) в трехфазных сетях. Измеренные значения параметров МЭ110-220.3М преобразует в цифровой код и передает их по сети RS-485.

МЭ110-220.3М работает только в режиме «Slave», поэтому, для работы модуля в сети RS-485 ему необходим «Мастер сети» (ПК с запущенной на нем SCADA-системой, контроллер, регулятор и т.д.).

Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485 / RS-232 или RS-485 / USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

МЭ110-220.3М совместно с внешними устройствами (контроллерами, модулями сбора данных, операторскими панелями, регуляторами, ПК) позволяет реализовать такие функции как:

  • Преобразование параметров трехфазной сети в унифицированный сигнал (например, токовый 4…20 или 0…20 мА);
  • Визуализация параметров трехфазной сети на панели оператора или ПК в SCADA-системе;
  • Управление нагрузкой по заданным значениям параметров (защита двигателей, ограничение мощности, защита от понижения / повышения напряжения и т.д.).
  • Архивирование измеренных значений для оценки соотношения активной и реактивной мощности в сети, правильности распределения нагрузки по фазам и оптимизации электроснабжающей сети предприятия.




Технические характеристики МЭ110-220.3М:

Параметр Значение
Питание
Напряжение питания от сети переменного тока, В от 90 до 264 частотой от 45 до 65Гц
Потребляемая мощность, ВА, не более 7,5
Измерение фазного напряжения
Входной сигнал (действующее значение) С использованием внешних трансформаторов напряжения ~ (1...400) В, от 45 до 65 Гц ~ (1×10-3...4000×103) В, от 45 до 65 Гц
Максимальное допустимое значение, не более 1 сек 800 В
Основная приведенная погрешность измерений 0,15 %
Разрешающая способность, В 0,1
Входное сопротивление, кОм, не менее 500
Время опроса входа, сек, не более 1
Количество каналов измерения 3
Измерение линейного напряжения (межфазного)
Входной сигнал (действующее значение) С использованием внешних трансформаторов напряжения ~ (2...580) В, от 45 до 65 Гц ~ (2×10-3...5800×103) В, от 45 до 65 Гц
Максимальное допустимое значение, не более 1 сек 800 В
Основная приведенная погрешность измерений 0,5 %
Разрешающая способность, В 0,1
Входное сопротивление, кОм, не менее 500
Время опроса входа, сек, не более 1
Количество каналов измерения 3
Измерение силы тока
Входной сигнал (действующее значение), А С использованием внешних трансформаторов тока, А от 0,005 до 5 от 0,005×10-3до 50×103
Максимальное допустимое значение, не более 1 сек 10 А
Основная приведенная погрешность измерений 0,15 %
Время опроса входа, сек, не более 1
Разрешающая способность, А 0,001
Входное сопротивление, Ом, не более 0,01
Количество каналов измерения 3
Измерение полной, активной и реактивной мощности
Входной сигнал (действующее значение), кВт, кВА, кВАр С использованием внешних трансформаторов (напряжения/ток) от 0,02 до 2 от 0,2×10-6 до 200×109
Основная приведенная погрешность измерений 0,2 %
Время вычисления, сек, не более 1
Разрешающая способность, Вт, ВА, Вар 1
Количество каналов измерения 3
Измерение частоты первой гармоники
Действующая частота первой гармоники, Гц от 45 до 65
Основная приведенная погрешность измерений 0,15 %
Время опроса входа, сек, не более 1
Разрешающая способность, Гц 0,01
Количество каналов измерения (активный) 1
Измерение коэффициента мощности cosφ
Диапазон измерения (в рабочем диапазоне мощности) от 0 до 1
Основная погрешность измерений 1,0 %
Время вычисления, сек, не более 1
Разрешающая способность 0,01
Количество каналов измерения 3
Измерение фазового угла
Диапазон измерения (в рабочем диапазоне напряжений) от 10° до 170°
Основная погрешность измерений 0,4 %
Время опроса входа, сек, не более 1
Разрешающая способность
Количество каналов измерения 3
Интерфейс связи RS-485
Скорости обмена, бит/сек 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200
Протоколы связи ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Входное сопротивление, кОм 12
Конструктивное исполнение
Степень защиты корпуса IP20
Габаритные размеры прибора (Приложение А), мм (96×73×110) ±1
Масса прибора, кг, не более 0,5

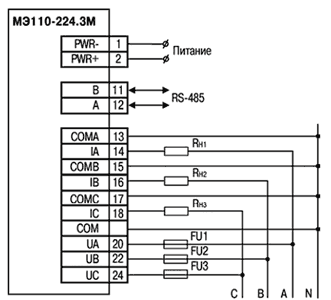

Схема прямого подключения МЭ110-220.3М к 3-х фазной сети:

Схема прямого подключения МЭ110-220.3М к 3-х фазной сети

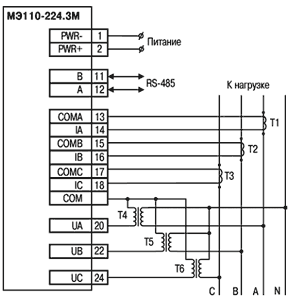

Схема подключения МЭ110-220.3М к 3-х фазной сети через согласующие трансформаторы:

Схема подключения МЭ110-220.3М к 3-х фазной сети через согласующие трансформаторы

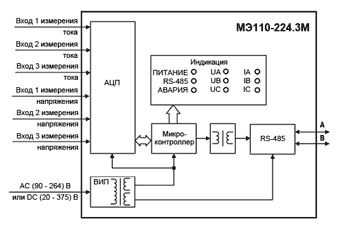

Функциональная схема МЭ110-220.3М:

Функциональная схема МЭ110-220.3М

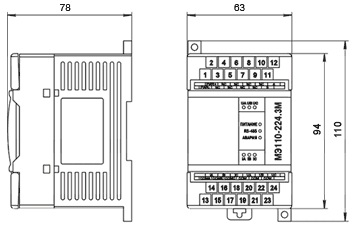

Габаритные размеры МЭ110-220.3М:

Габаритные размеры МЭ110-220.3М




Комплект поставки:

  • Модуль ввода параметров электрической сети МЭ110-220.3М
  • Паспорт и руководство по эксплуатации
  • Программа конфигурирования «Конфигуратор М110» на CD
  • Гарантийный талон




Конфигуратор

Руководство по эксплуатации
