 Датчики температуры с цифровым интерфейсом RS-485 ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU). Датчики температуры с цифровым интерфейсом RS-485 ДТС-RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и Pt100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.  Термометры сопротивления ДТС-RS с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485. Датчики температуры с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода. Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и выходом 4…20 мА).
 В состав термопреобразователей входят:
	первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С). Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью Преимущества датчиков температуры ОВЕН с RS-485:
	Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).Не занимают аналоговые входы.Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП. Передают данные напрямую в «облако». Увеличивают помехоустойчивость линии связи Увеличивают длину линии связи до 1200 метров.



			| Конструктивное исполнение |  Модель |  Параметры | Длина монтажной части L*, мм |
			|

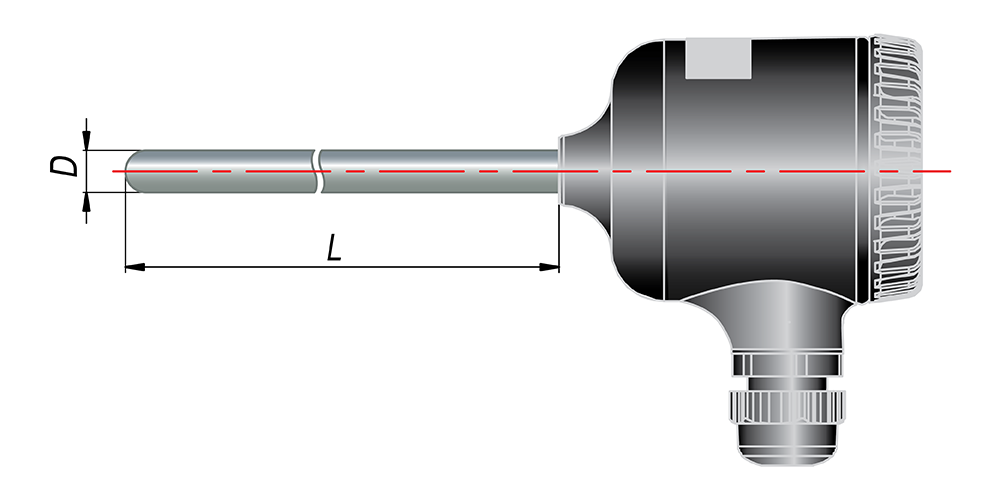

 | 015 |  D = 8 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500,630, 800, 1000,
 1250, 1600, 2000 |
			| 025 |  D = 10 мм |
			|

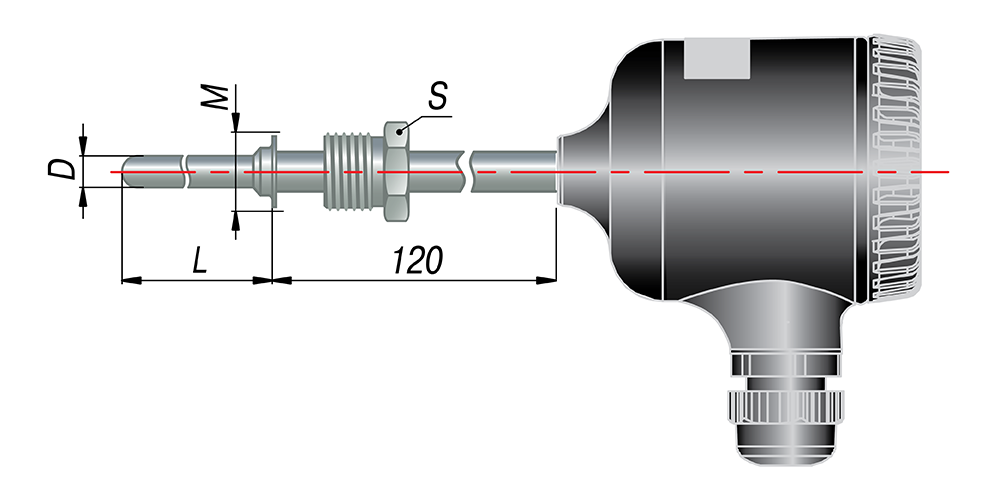

 Подвижный штуцер | 035 | D = 8 мм, M = 20х1,5 мм**, S = 22 мм | 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
			| 045 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм |
			| 145 | D = 6 мм, M = 20х1,5 мм**, S = 22 мм |
			|   Подвижный штуцер | 335 | D = 8 мм, M = 20х1,5 мм**, S = 22 мм |
			|

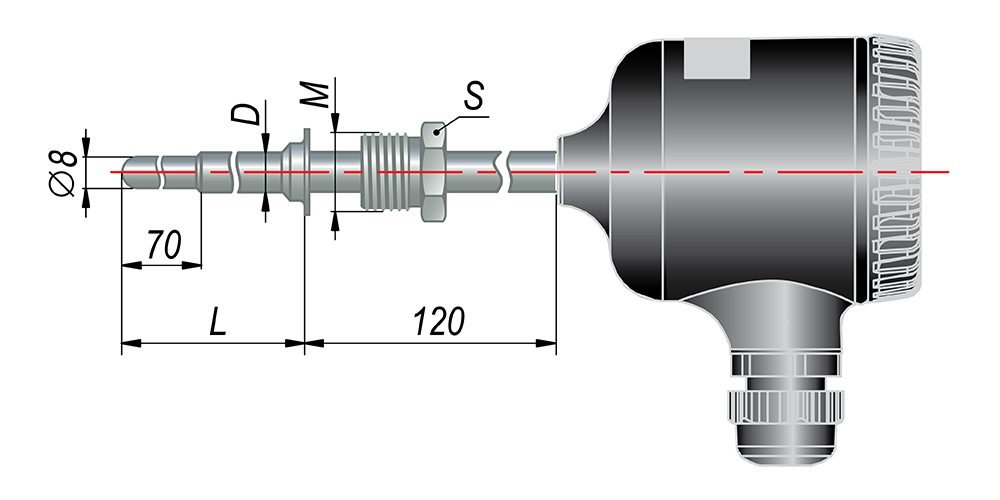

 Подвижный штуцер | 055 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
			|

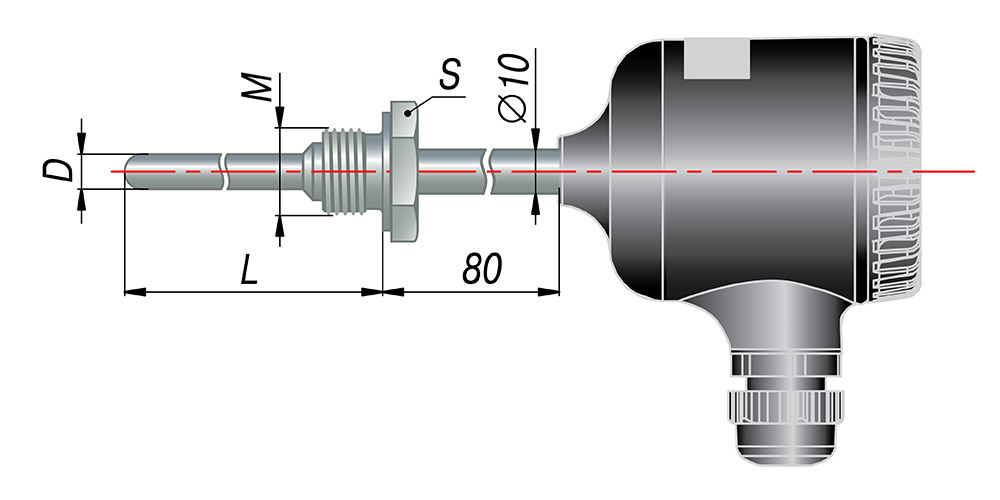

 | 065 | D = 8 мм, M = 20х1,5 мм**, S = 27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
			| 075 | D = 10 мм, M = 20х1,5 мм**, S = 27 мм |
			| 085 | D = 10 мм, M = 27х2 мм**, S = 32 мм |
			|

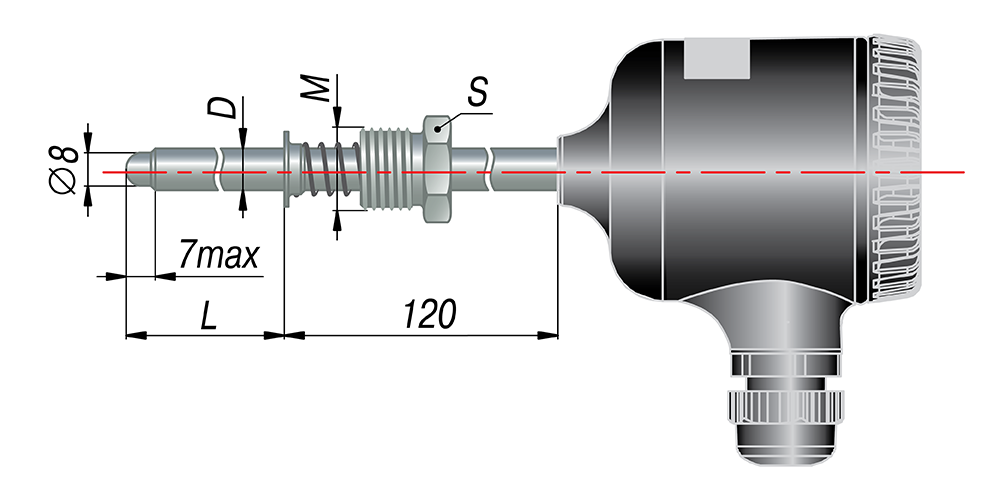

 Подвижный штуцер | 095 | D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм |
			|

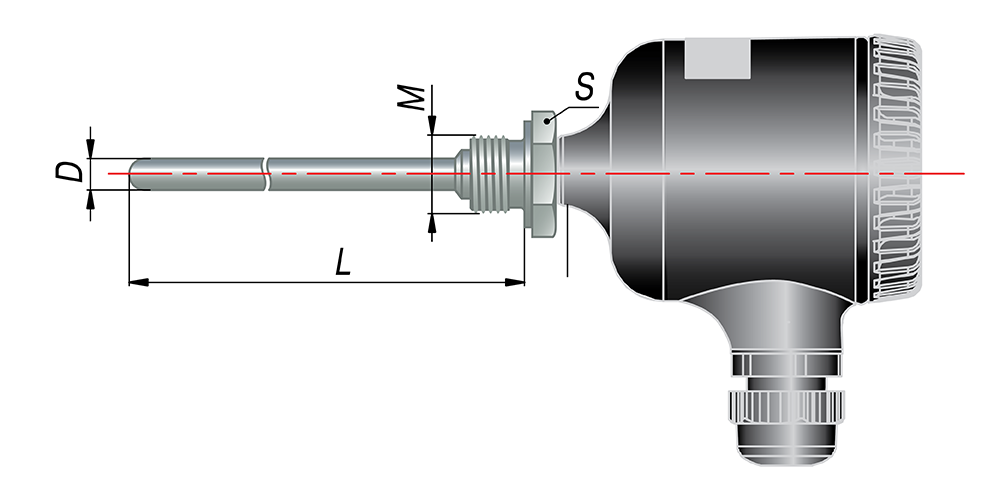

 | 105 | D = 8 мм, M = 20х1,5 мм**, S = 27 мм |

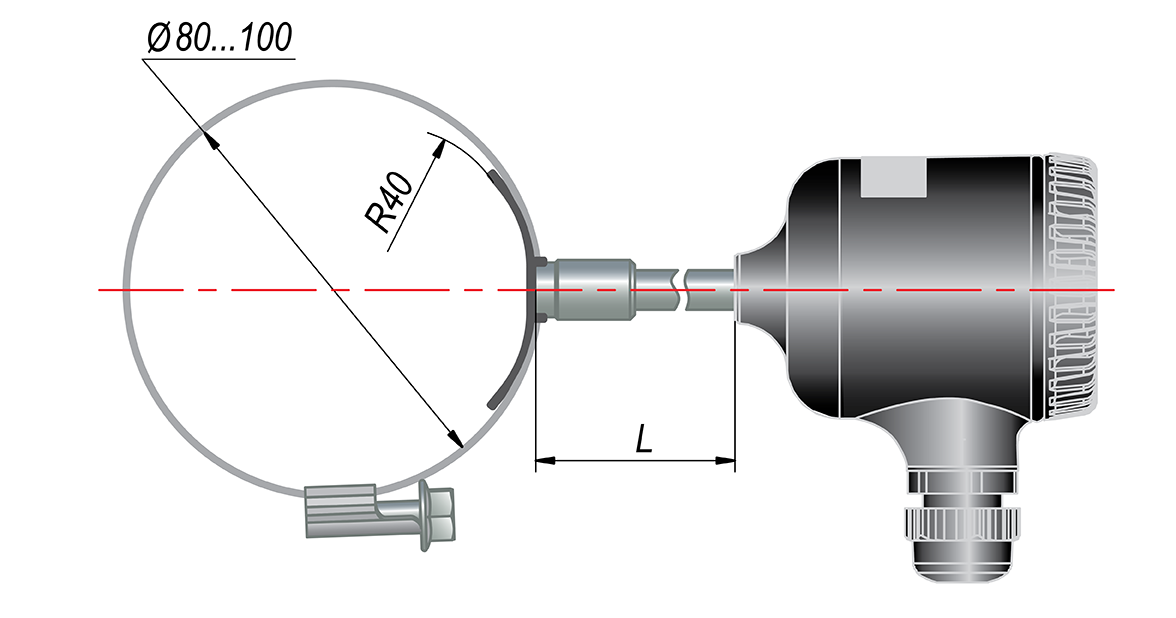

			|  | 325 | Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М» | 50, 80, 100, 120 |
			|  | 405 | D = 5 мм | 80, 100, 120, 160, 200, 250, 320 |
			|  | 125 | D = 6 мм | 60, 80, 100 |  * Длина монтажной части выбирается при заказе.** По спец. заказу возможно изготовление датчика с другой резьбой.
 Особенности монтажа


			| Датчик температуры для измерения температуры теплоносителя в трубопроводе | Датчик температуры для измерения температуры воздуха в воздуховоде |
			| Отопление, ГВС, ИТП, ЦТП, котельные | Системы вентиляции и кондиционирования (ОВК / HVAC) |
			| ДТС325М | ДТС405М |
			|  |  |
			| При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
				Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб. | Рекомендации по монтажу ДТС405М:

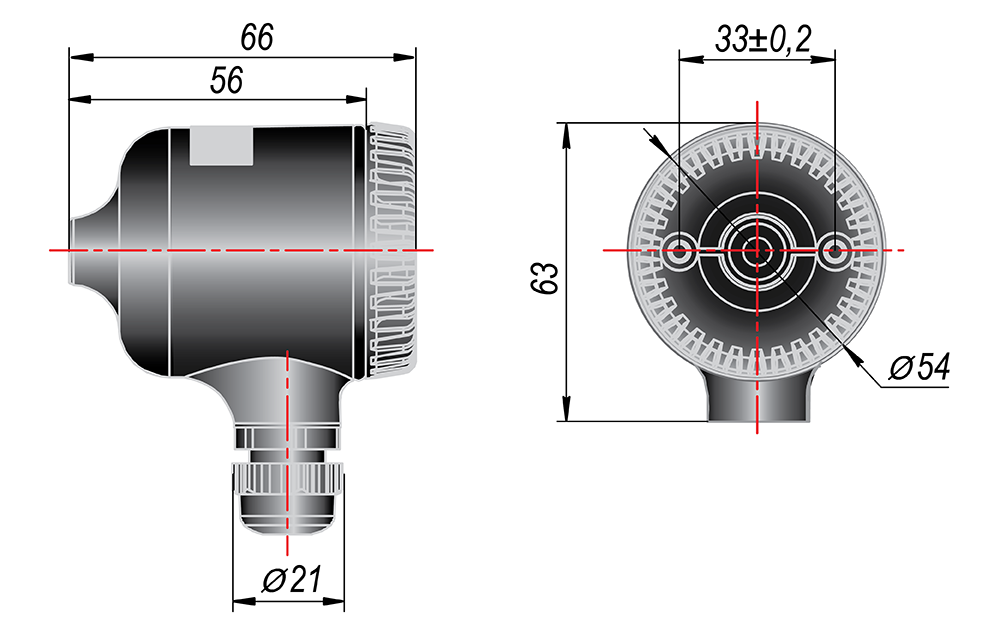

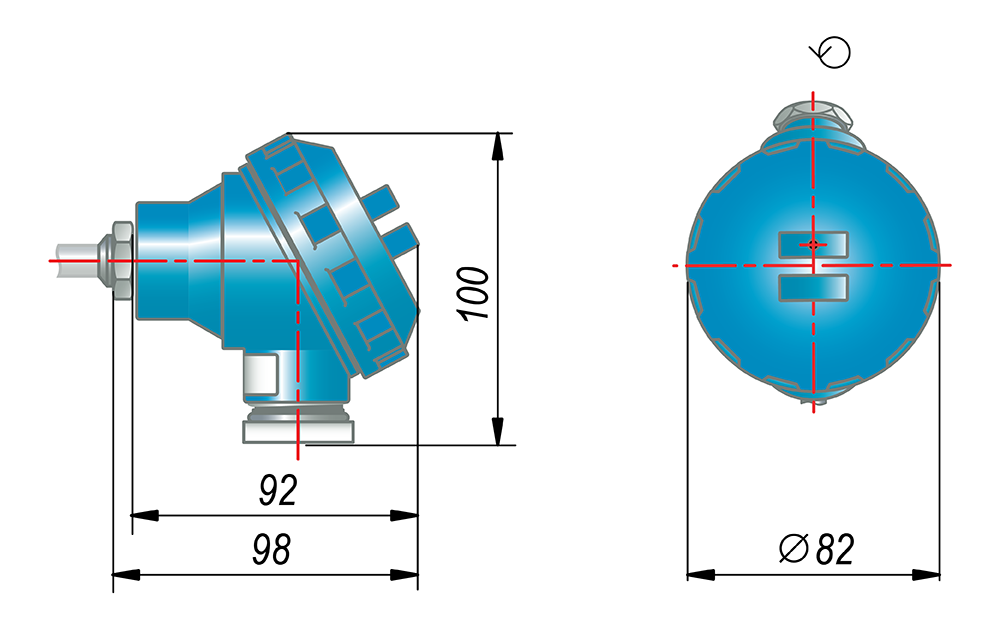

				Фланец в комплекте. Датчик крепится к стенке воздуховода прямоугольного сечения с помощью фланца, входящего в комплект поставки с датчиков.Выбор глубины погружения. Фланец свободно перемещается по длине штока датчика и фиксируется с помощью крепежного винта на требуемом расстоянии от коммутационной головки. |  Конструктивное исполнение коммутационных головок для ОВЕН ДТС.RS


			| Под НПЦ-1 |
			| Пластмассовая | Металлическая |
			|  |  |
			| Кабельный ввод М16×1,5 | Кабельный ввод М20×1,5 |
			| Диаметр подключаемого кабеля до 10 мм | Диаметр подключаемого кабеля до 10 мм |  Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

 Пример обозначения при заказе: ОВЕН ДТС045М-100М.0,5.120.МГ.RS Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель конструктивного исполнения 045, класс точности 0,5 %, с длиной монтажной части 120 мм, металлической коммутационной головкой, со встроенным нормирующим преобразователем RS-485, диапазоном преобразования температур: -50…+180 °С. Пример обозначения при заказе: ДТС035М-Pt100.0,25.120.RS Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Pt100, модель конструктивного исполнения 035, класс точности 0,25 %, с длиной монтажной части 120 мм, пластиковой коммутационной головкой, со встроенным нормирующим преобразователем RS-485, диапазоном преобразования температур: -50…+300 °С. Для обозначения при заказе используется стандартная маркировка для производимых компанией ОВЕН датчиков температуры со следующими отличиями:

	после обозначения конструктивного исполнения (модели) датчика указывается заглавная буква «М», указывающая на то, что датчик выполнен с увеличенной коммутационной головкой под нормирующий преобразователь;
	в конце маркировки, перед диапазоном преобразования, через точку приписывается заглавная буква «RS», обозначающая наличие встроенного в головку датчика нормирующего преобразователя с выходным сигналом RS-485.
 Общая схема подключения датчиков с RS-485
 Схема с подключением экрана по схеме выравнивания потенциала
   Схема подключения экрана к заземлению


			| Наименование | Значение |
			| Характеристики питания |
			| Номинальное значение напряжения питания (постоянного тока) | 24 В |
			| Диапазон допустимых напряжений питания (постоянного тока) | 10...42 В |
			| Защита от смены полярности напряжения питания | есть |
			| Гальваническое разделение цепи питания от цепи ЧЭ | Нет |
			| Гальваническое разделение цепи питания от цепи интерфейса RS-485 | есть, до 500 В |
			| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 10 мин |
			| Интерфейс связи RS-485 |
			| Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
			| Протокол связи | Modbus RTU |
			| Режим работы в сети | Slave |
			| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
			| Характеристики конструкции |
			| Показатель тепловой инерции, не более | 20...40 с |
			| Номинальное давление (не более) защитной арматуры с диаметром погружной части: |
			| - до 6 мм | 0,4 МПа |
			| - от 8 до 12 мм | 0,6 МПа |
			| - 12 мм и более | 10,0 МПа |
			| Степень защиты (по ГОСТ 14254): |
			| – корпус с пластмассовой коммутационной головкой; | IP 54 |
			| – корпус с металлической коммутационной головкой и ДТС125М | IP 65 |
			| Кабельный ввод (максимальный диаметр подключаемого кабеля): |
			| - для пластмассовой коммутационной головки | М16×1,5 (ø10 мм); |
			| - для пластмассовой коммутационной головки ДТС125М.RS; | М16×1,5 (ø6 мм); |
			| - для металлической коммутационной головки | М20×1,5 (ø10 мм) |
			| Характеристики надежности |
			| Средняя наработка на отказ, не менее | 50 000 ч |
			| Средний срок службы, не менее | 12 лет |
			| Время непрерывной работы | круглосуточно |  Выбор сетевых настроек датчика


			| Наименование параметра | Номер первого регистра | Количество регистров | Тип | Допустимые значения | Тип доступа |
			| Тип протокола обмена | 5601 | 15E1 | 1 | BYTE | 1 – Modbus RTU | RO |
			| Адрес устройства | 5602 | 15E2 | 1 | BYTE | 1…16…247 | RW |
			| Скорость обмена, бит/сек | 5603 | 15E3 | 1 | BYTE | 0 – 9600 1 – 14400
 2 – 19200
 3 – 38400
 4 – 57600
 5 – 115200
 | RW |
			| Количество бит данных | 5604 | 15E4 | 1 | BYTE | 8 | RO |
			| Контроль четности | 5605 | 15E5 | 1 | BYTE | 0 – нет 1 – четный
 2 – нечетный
 | RW |
			| Количество стоп-битов | 5606 | 15E6 | 1 | BYTE | 0 – 11 – 1,5
 2 – 2
 | RW |
			| Сброс на заводские настройки: |
			| Восстановить заводские настройки | 1400 | 578 | 1 | BYTE | 0/1 | RW |
			| Предел регистрации |
			| Верхний предел регистрации | 5306 | 14BA | 2 | REAL | -213...+1310 | RW |
			| Нижний предел регистрации | 5308 | 14BC | 2 | REAL | -213...+1310 | RW |   Полный список параметров ДТС-RS см. в руководстве по эксплуатации.
 |
