Контрольно-измерительные приборы и автоматика (КИПиА)

Аналоговые амперметры и вольтметры DEKraft АМ, ВМ

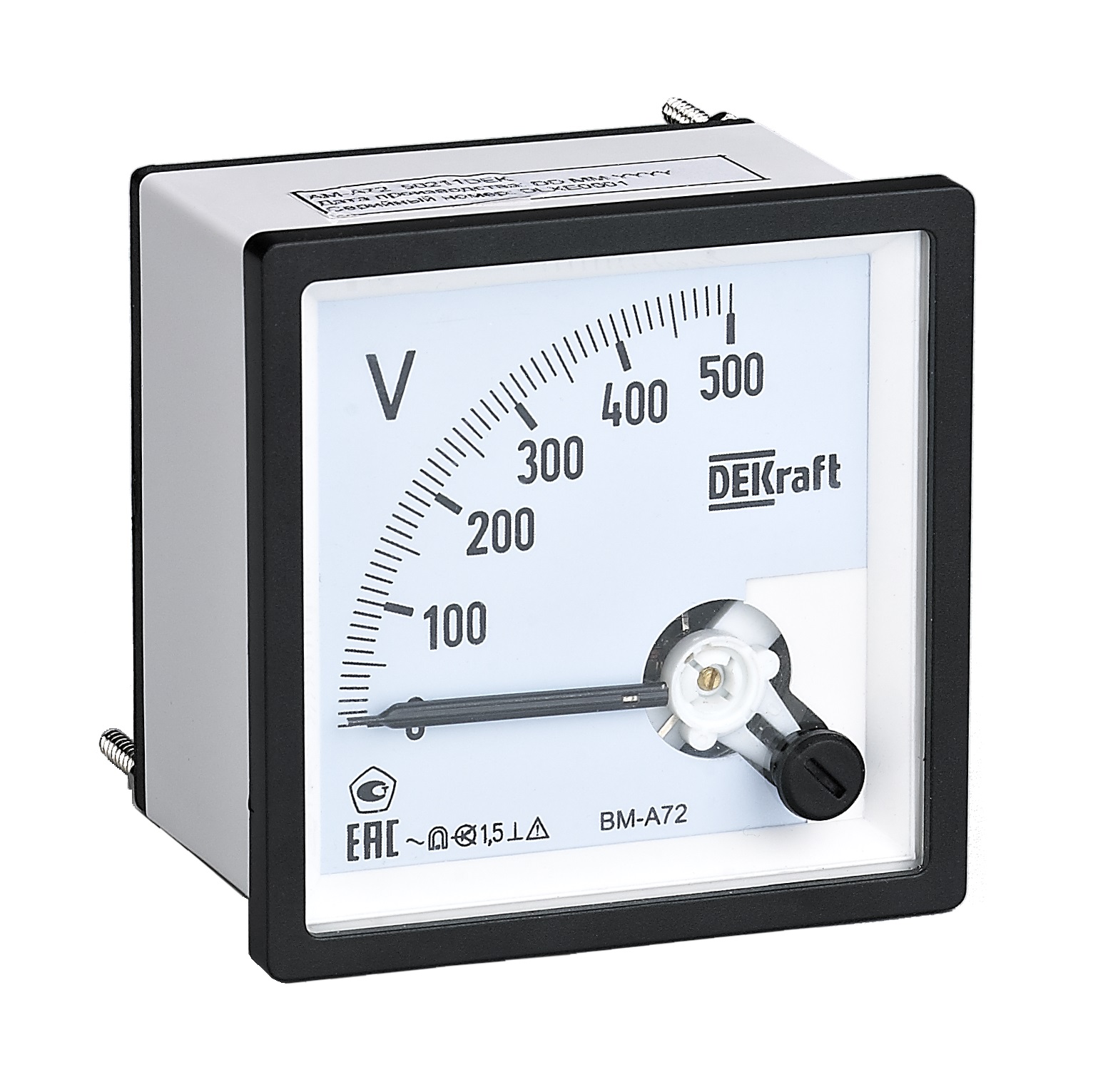

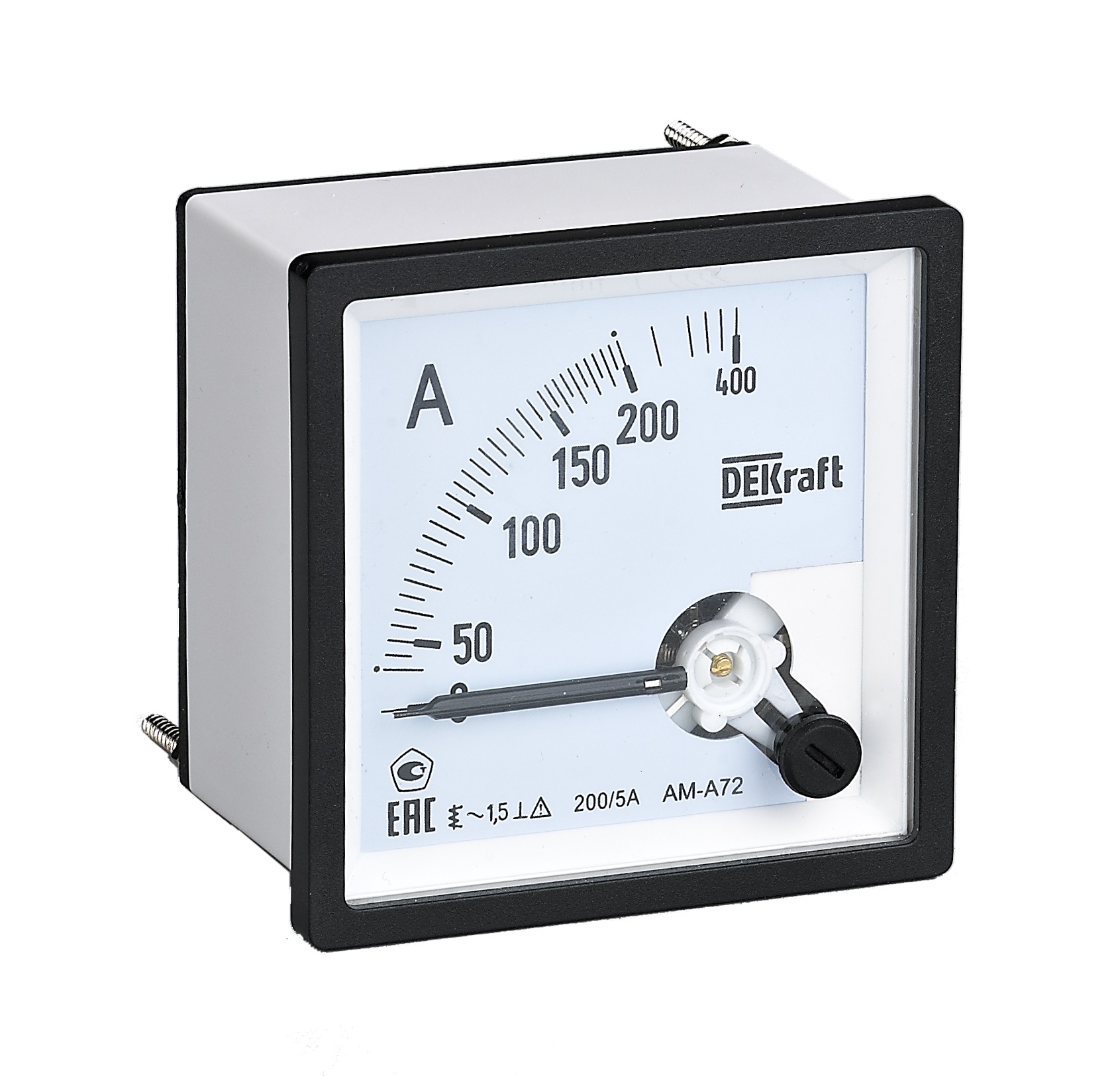

Аналоговые измерительные приборы DeKraft АМ, ВМ

Аналоговые амперметры и вольтметры серий АМ, BM предназначены для измерения силы постоянного или переменного тока и напряжения в электрических сетях.

Амперметры и вольтметры относятся к аналоговым стрелочным приборам непосредственного или трансформаторного включения.

Амперметры и вольтметры имеют изолированные пластиковые корпуса двух габаритных размеров – 72х72 мм и 96х96 мм.

Отличительные особенности амперметров и вольтметров DEKraft AM, BM:

  •  Широкий диапазон измерений:

- амперметры: от 0 до 10 000 А;

- вольтметры: от 0 до 600 В.

  • Огнестойкий материал корпуса
  • Первичная поверка
  • Возможность корректировки нулевого положения стрелки прибора
  • Степень защиты IP51
  • Межповерочный интервал 2 года

Список складских позиций:

Артикул Номенклатура
50204DEK Амперметр аналоговый 50/5А AC 72х72мм КТ 1,5 трансф. подкл.
50208DEK Амперметр аналоговый 100А AC 72х72мм КТ 1,5 трансф. подкл.
50211DEK Амперметр аналоговый 200/5А AC 72х72мм КТ 1,5 трансф. подкл.
50213DEK Амперметр аналоговый 300/5А AC 72х72мм КТ 1,5 трансф. подкл.
50214DEK Амперметр аналоговый 400/5А AC 72х72мм КТ 1,5 трансф. подкл.
50215DEK Амперметр аналоговый 600/5А AC 72х72мм КТ 1,5 трансф. подкл.
50216DEK Амперметр аналоговый 800/5А AC 72х72мм КТ 1,5 трансф. подкл.
50217DEK Амперметр аналоговый 1000/5А AC 72х72мм КТ 1,5 трансф. подкл.
50242DEK Вольтметр аналоговый шкала 300В AC 72х72мм КТ 1,5
50244DEK Вольтметр аналоговый шкала 600В AC 72х72мм КТ 1,5

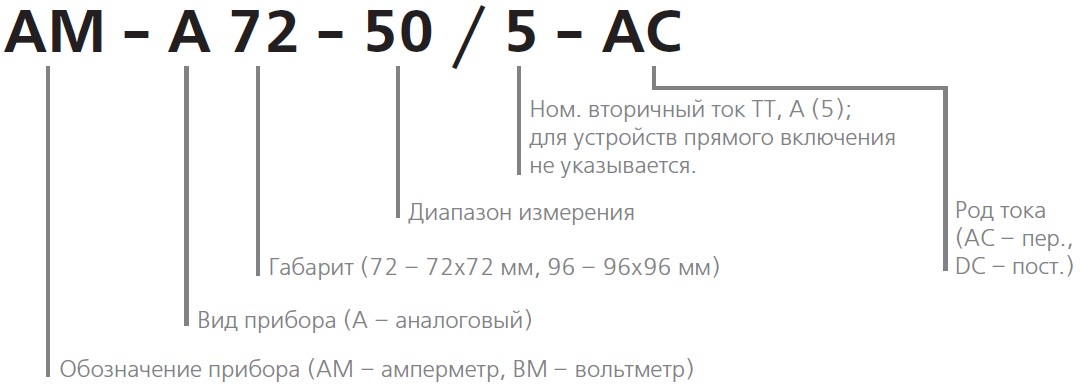

МодификацииСтруктура условного обозначенияСхемы и графикиТехнические характеристики

Документация

EAES No RU D-FR.BL08.V.00684_19
Каталог "Аналоговые приборы"
Руководство по эксплуатации
Свидетельство об утверждение типа
МодификацииСтруктура условного обозначенияСхемы и графикиТехнические характеристики

Модификации

Тип Диапазон измерений Род тока Подключения 72х72мм 96х96мм
Модель Артикул Модель Артикул
Амперметр   5А DC Прямое АМ-А72-5A-DC 50200DEK АМ-А96-5A-DC 50221DEK
5А АС Прямое АМ-А72-5A-AC 50201DEK АМ-А96-5A-AC 50222DEK
30А АС Трансформаторное АМ-А72-30/5A-AC 50202DEK АМ-А96-30/5A-AC 50223DEK
40А АС Трансформаторное АМ-А72-40/5A-AC 50203DEK АМ-А96-40/5A-AC 50224DEK
50А АС Трансформаторное АМ-А72-50/5A-AC 50204DEK АМ-А96-50/5A-AC 50225DEK
60А АС Трансформаторное АМ-А72-60/5A-AC 50205DEK АМ-А96-60/5A-AC 50226DEK
75А АС Трансформаторное АМ-А72-75/5A-AC 50206DEK АМ-А96-75/5A-AC 50227DEK
80А АС Трансформаторное АМ-А72-80/5A-AC 50207DEK АМ-А96-80/5A-AC 50228DEK
100А АС Трансформаторное АМ-А72-100/5A-AC 50208DEK АМ-А96-100/5A-AC 50229DEK
150А АС Трансформаторное АМ-А72-150/5A-AC 50209DEK АМ-А96-150/5A-AC 50230DEK
160А АС Трансформаторное АМ-А72-160/5A-AC 50210DEK АМ-А96-160/5A-AC 50231DEK
200А АС Трансформаторное АМ-А72-200/5A-AC 50211DEK АМ-А96-200/5A-AC 50232DEK
250А АС Трансформаторное АМ-А72-250/5A-AC 50212DEK АМ-А96-250/5A-AC 50233DEK
300А АС Трансформаторное АМ-А72-300/5A-AC 50213DEK АМ-А96-300/5A-AC 50234DEK
400А АС Трансформаторное АМ-А72-400/5A-AC 50214DEK АМ-А96-400/5A-AC 50235DEK
600А АС Трансформаторное АМ-А72-600/5A-AC 50215DEK АМ-А96-600/5A-AC 50236DEK
800А АС Трансформаторное АМ-А72-800/5A-AC 50216DEK АМ-А96-800/5A-AC 50237DEK
1000А АС Трансформаторное АМ-А72-1000/5A-AC 50217DEK АМ-А96-1000/5A-AC 50238DEK
1600А АС Трансформаторное АМ-А72-1600/5A-AC 50218DEK АМ-А96-1600/5A-AC 50239DEK
5000А АС Трансформаторное АМ-А72-5000/5A-AC 50219DEK АМ-А96-5000/5A-AC 50240DEK
10000А АС Трансформаторное АМ-А72-10000/5A-AC 50220DEK АМ-А96-10000/5A-AC 50241DEK
Вольтметр   300В АС Прямое ВМ-A72-300В-AC 50242DEK ВМ-A96-300В-AC 50246DEK
500В АС Прямое ВМ-A72-500В-AC 50243DEK ВМ-A96-500В-AC 50247DEK
600В АС Прямое ВМ-A72-600В-AC 50244DEK ВМ-A96-600В-AC 50248DEK
500В DC Прямое ВМ-A72-500В-DC 50245DEK ВМ-A96-500В-DC 50249DEK
МодификацииСтруктура условного обозначенияСхемы и графикиТехнические характеристики

МодификацииСтруктура условного обозначенияСхемы и графикиТехнические характеристики

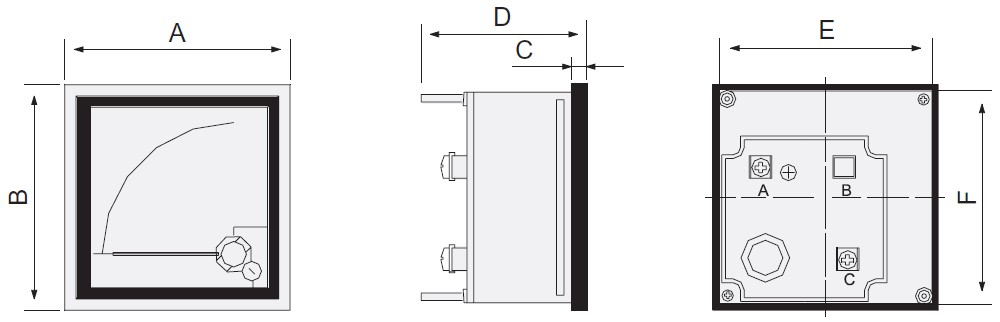

Габаритные и установочные размеры

Модель Габаритные размеры, мм Установочные размеры, мм
A B C D E F
АМ-А72, ВМ-А72 72 72 6 67,5 67 67
АМ-А96, ВМ-А96 96 96 6 67,5 91,5 91,5

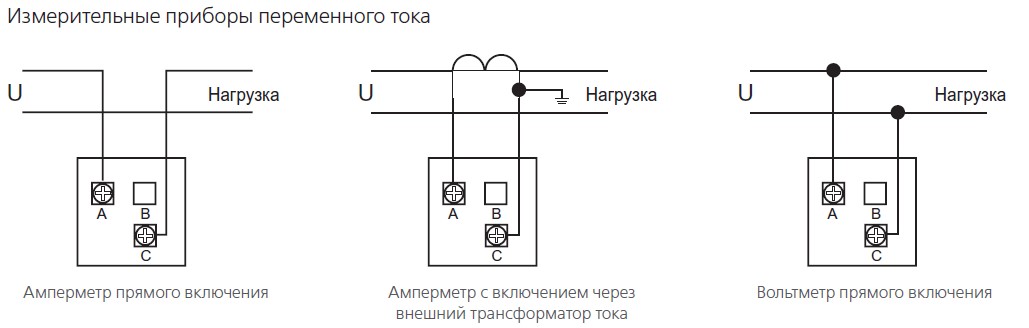

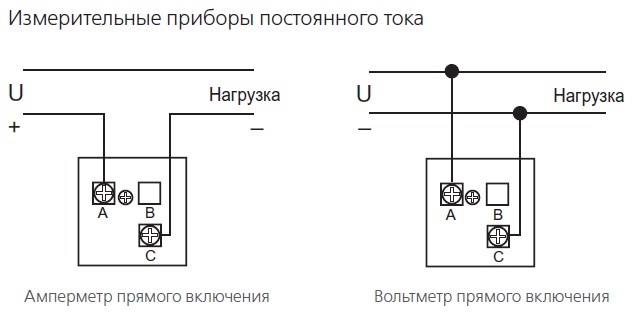

Схемы подключения амперметров и вольтметров

МодификацииСтруктура условного обозначенияСхемы и графикиТехнические характеристики

Общие технические характеристики

Параметр Амперметры Вольтметры
АМ-А72 АМ-А96 ВМ-А72 ВМ-А96
Габаритные размеры (длина x высота x ширина), мм, не более 67,5×72×72 67,5×96×96 67,5×72×72 67,5×96×96
Диапазон измерений 0 — 10 000 А 0 — 600 В
Класс точности 1,5
Род тока измеряемой цепи AC, DC
Сопротивление изоляции, МОм, не менее 500
Система Электромагнитная (АС), магнитоэлектрическая (DC) Магнитоэлектрическая (AC, DC)
Тип подключения Прямое1), трансформаторное2)
Способ установки На панель щита
Диапазон рабочих температур,°С от -10 до +45
Диапазон температур храния,°С от -40 до +70
Средняя наработка на отказ, ч 50000
Средний срок службы, лет, не менее 10

1) Прямое подключение — напрямую к главным шинам силовой цепи 2) Трансформаторное — через трансформатор тока с номинальным током вторичной обмотки 5 А

Диапазон измерения переменного тока и напряжения

Тип прибора Диапазон измерений Единица измерения Способ подключения Класс точности
АМ-А72 АМ-А96 0 — 5 А Прямое 1,5
0 — 30; 0 — 40; 0 — 50; 0 — 60; 0 — 75; 0 — 80; 0 — 100; 0 — 150; 0 — 160; 0 — 200; 0 — 250; 0 — 300; 0 — 400; 0 — 600; 0 — 800 А Трансформаторное 1,5
0 — 1; 0 — 1,6; 0 — 5; 0 — 10 кА Трансформаторное 1,5
ВМ-А72 ВМ-А96 0 — 300; 0 — 500; 0 — 600 В Прямое 1,5

Диапазон измерения постоянного тока и напряжения

Тип прибора Диапазон измерения Единица измерения Способ включения Класс точности
АМ-А72 АМ-А96 0 — 5 А Прямое 1,5
ВМ-А72 ВМ-А96 0 — 500 В Прямое 1,5
