Драйверы шаговых двигателей KIPPRIBOR серии SMD

Драйвер шагового двигателя KIPPRIBOR серии SMD – устройство предназначенное для управления 2-фазными шаговыми двигателями. Функция драйвера – получить управляющие сигналы и на основании анализа этих сигналов запитать определенным образом обмотки шагового двигателя. Такую процедуру драйвер выполняет с частотой равной частоте тактовых импульсов. Каждая поступающая на драйвер команда изменяет состояние выходных силовых ключей, а следовательно и положение ротора двигателя. В качестве итога последовательного выполнения процедур мы наблюдаем вращательное движение ротора шагового двигателя.


Особенности драйверов шаговых двигателей KIPPRIBOR серии SMD:

  • Драйверы серии SMD – это воплощение современных достижений в области шагового привода.
  • Элементная база драйверов основана на использовании 32-битного DSP-процессора и прочих современных компонентов.
  • Частота управляющих импульсов достигает 200 кГц.
  • Силовые цепи драйверов имеют оптическую развязку, обеспечивая защиту от пробоя силового ключа как контроллера, так и двигателя.
  • Ограничение тока фаз двигателя осуществляется с помощью DIP-переключателей дает возможность безопасного подключения двигателя к драйверу.
  • Все драйверы имеют настройку микрошагового режима. В числе дополнительных функций – функция снижения уровня шума и вибраций.
Параметр Значение
Модификация драйвера SMD-M430D SMD-DM542 SMD-M545D SMD-DM556D SMD-M860D SMD-DM860D
Напряжение питания драйвера 18…40 VDC 18…50 VDC 24…50 VDC 24…50 VDC 24…80 VDC

24…80 VDC/ 20…60 VAC

Максимальная частота управляющих импульсов 100 кГц 200 кГц 200 кГц 200 кГц 200 кГц 200 кГц
Максимальный ток фазы шагового двигателя 3 А 4,2 А 4,5 А 5,6 А 7,2 А 7,2 А
Количество установок микрошагового режима 7 15 14 16 14 16
Максимальный коэффициент деления шага 1/64 1/128 1/256 1/256 1/256 1/256
Оптическая развязка силовых цепей драйвера Да
Дополнительные функции Понижение шума, понижение вибраций, функция защиты двигателя

Габаритные и установочные размеры драйверов шаговых двигателей KIPPRIBOR серии SMD:

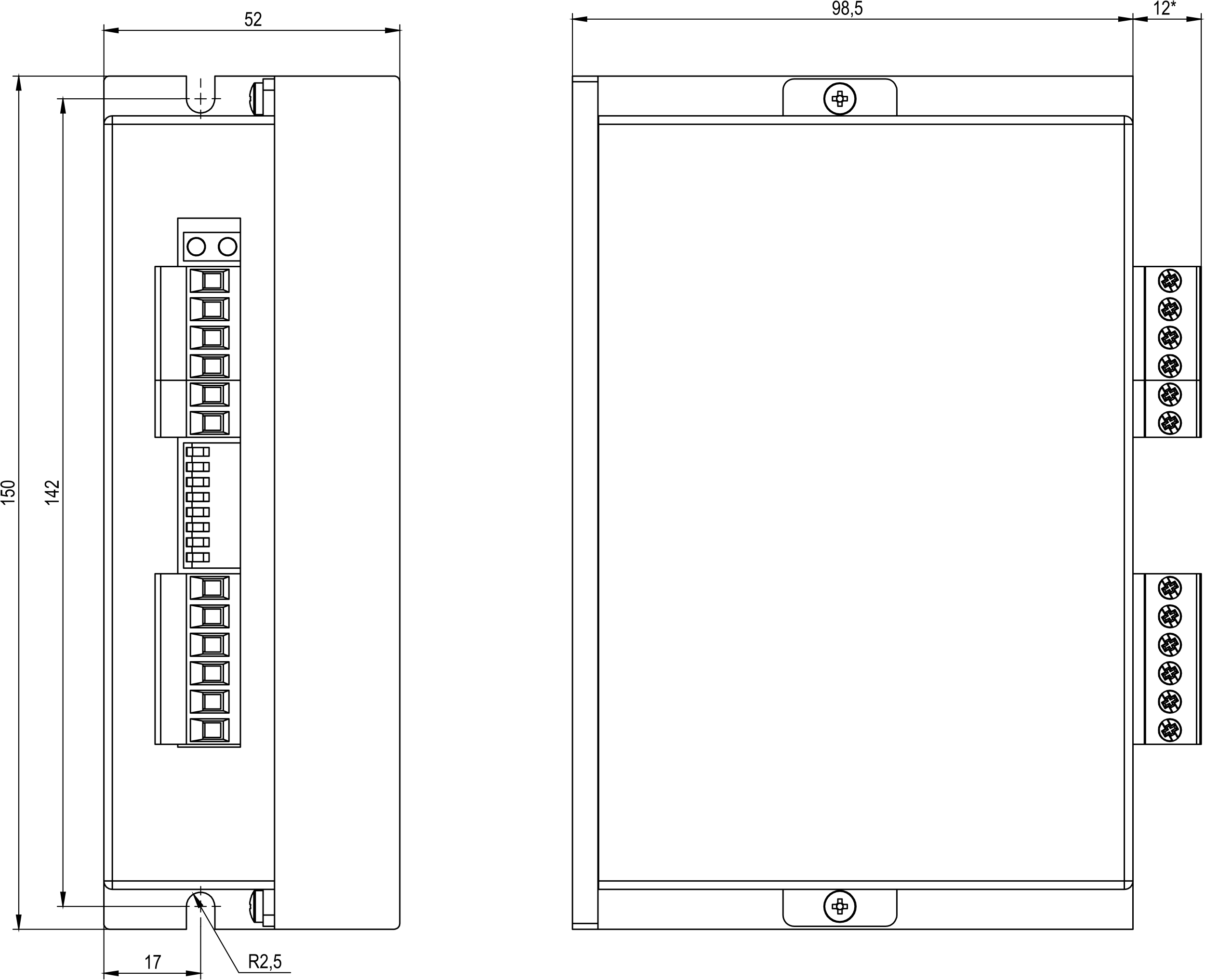

SMD-M430D

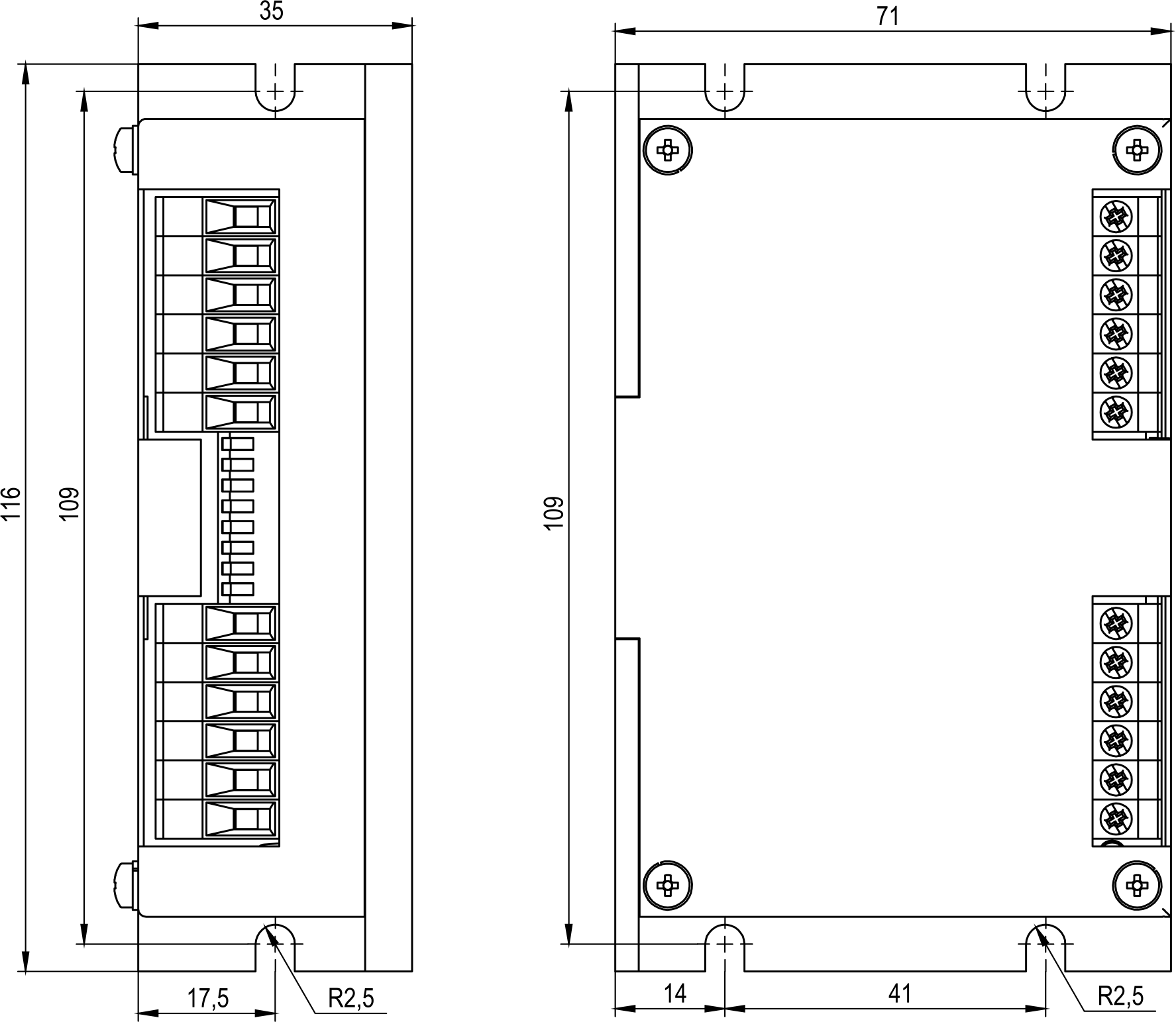

SMD-M545D, SMD-DM542, SMD-DM556D

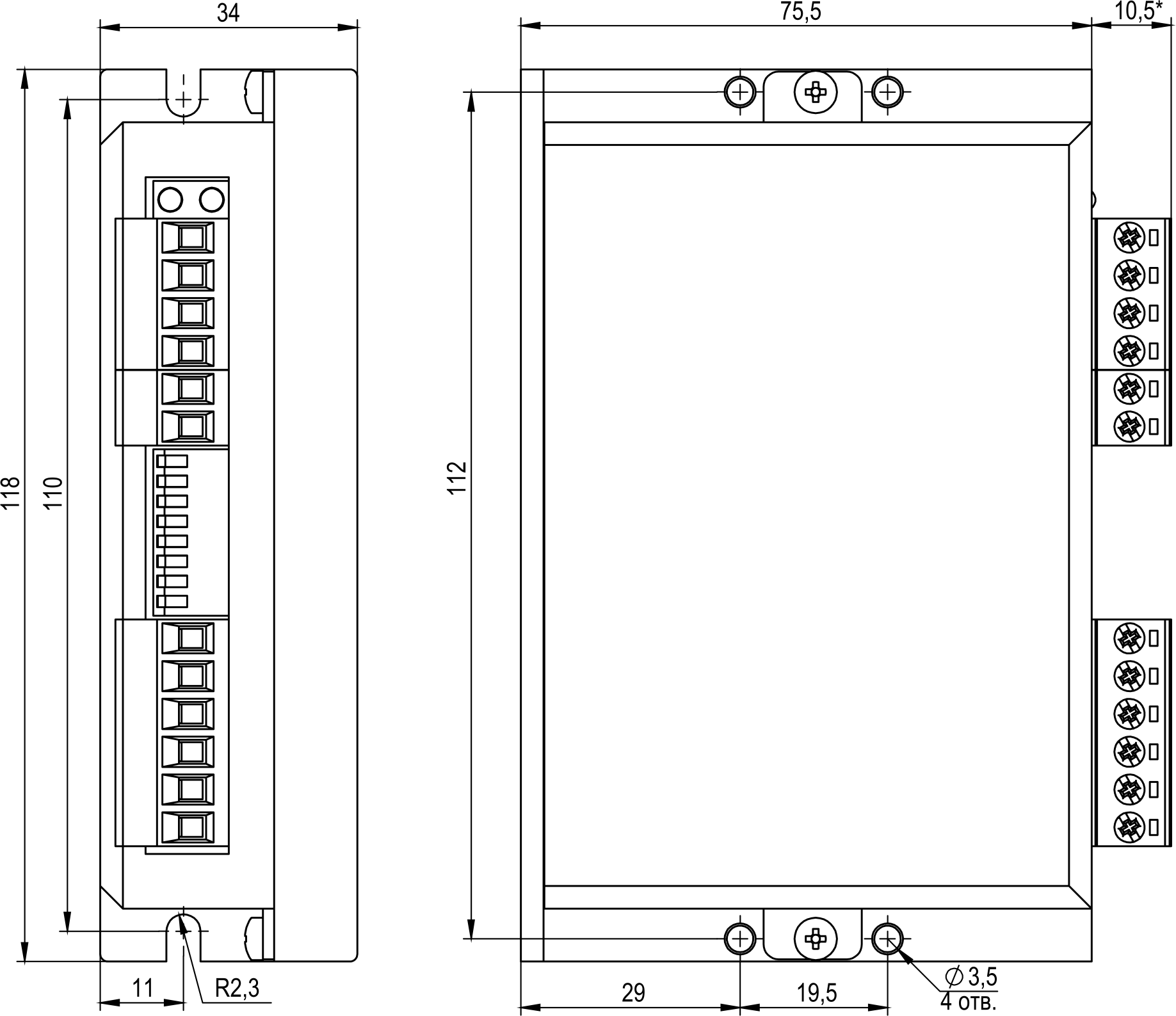

SMD-M860D

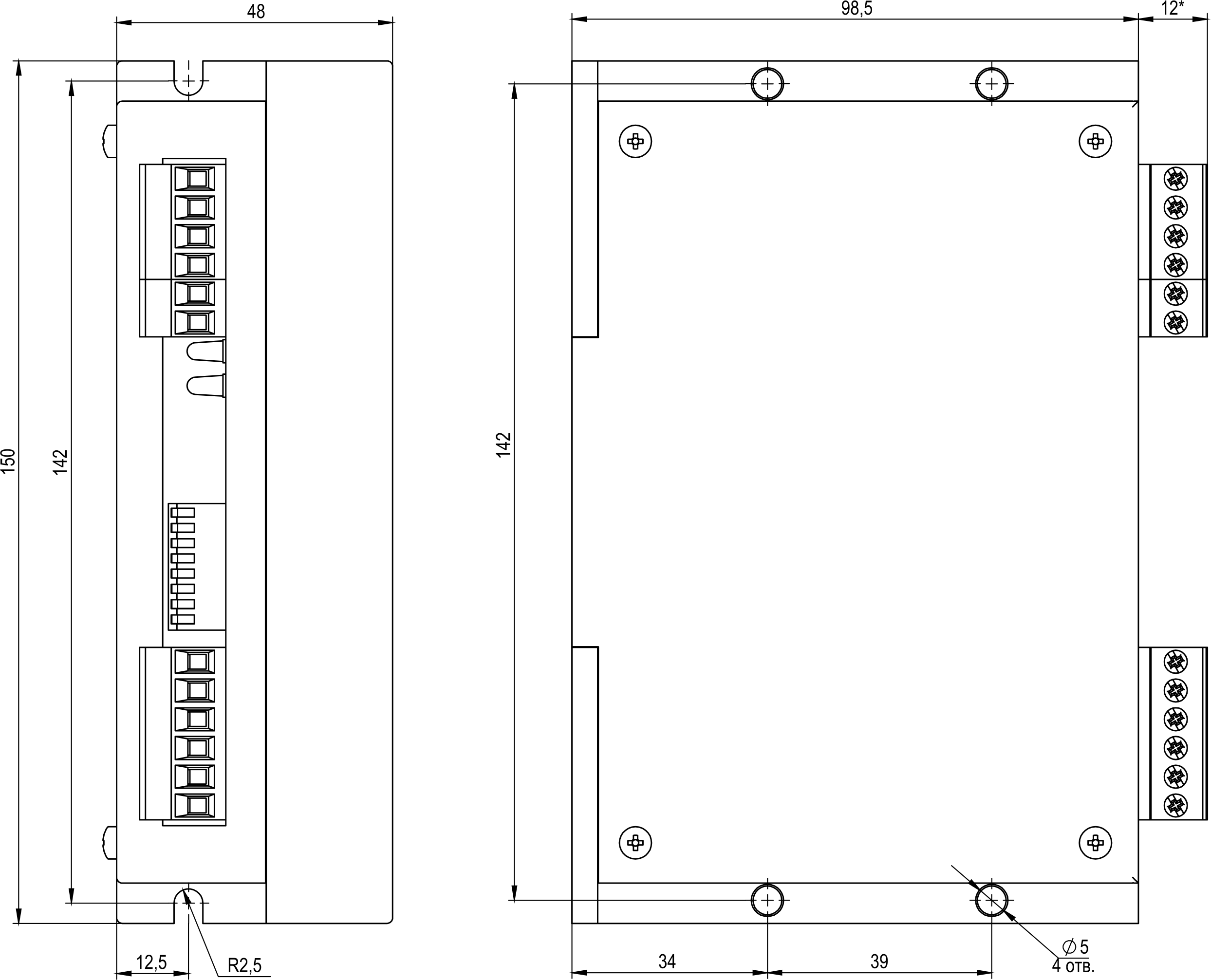

SMD-DM860D

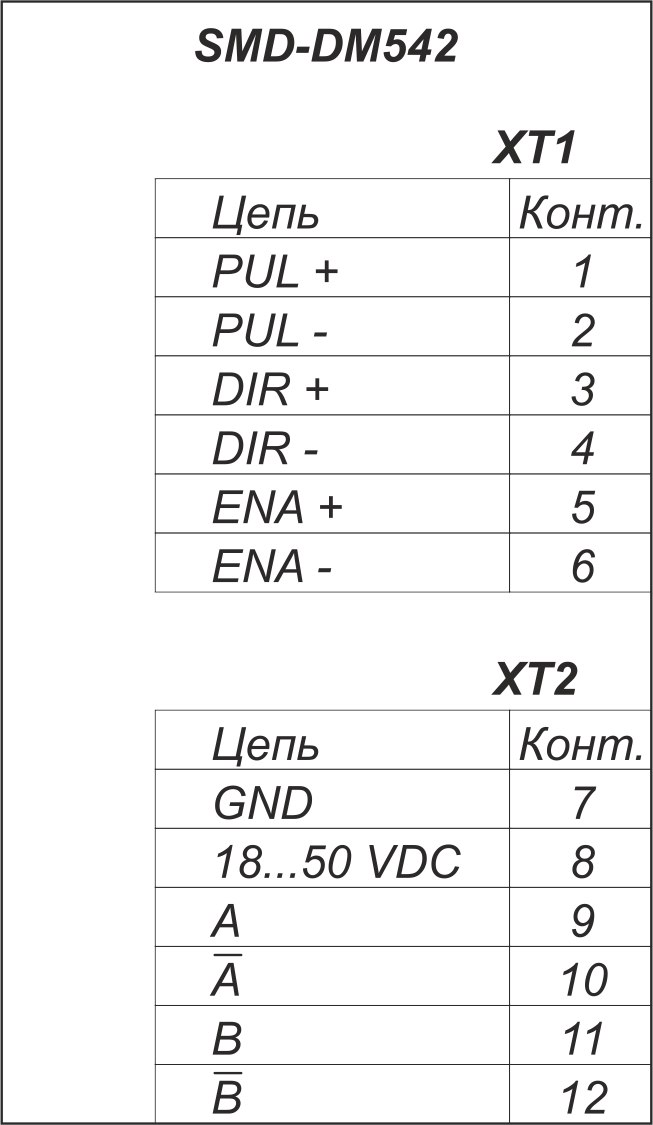

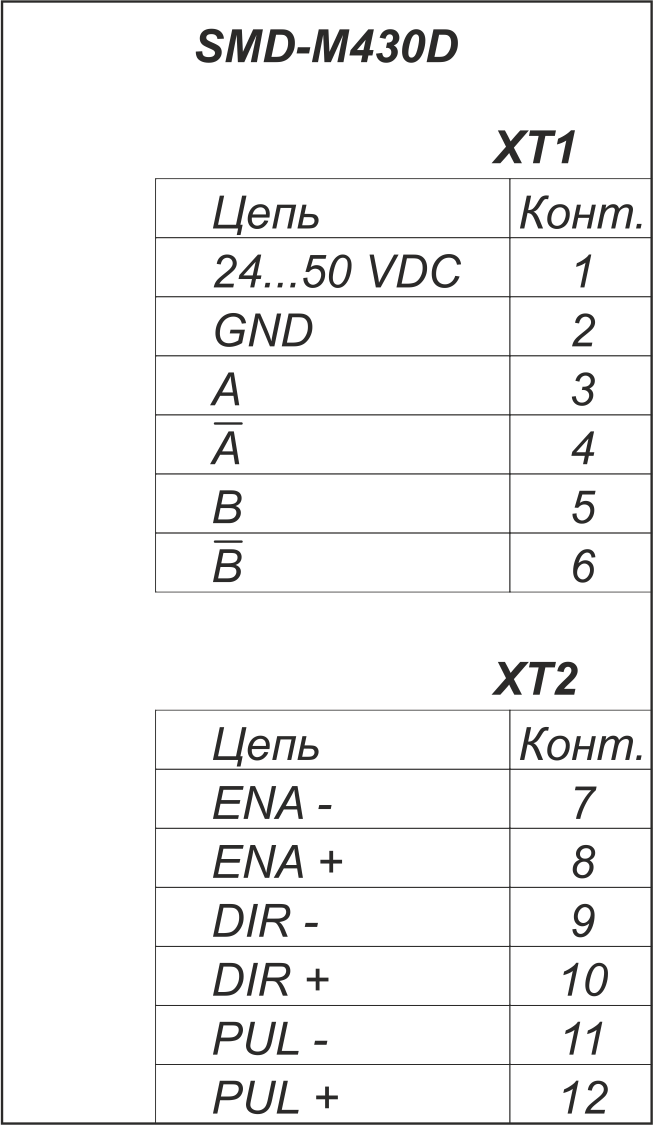

SMD-M430D SMD-DM542 SMD-M545D

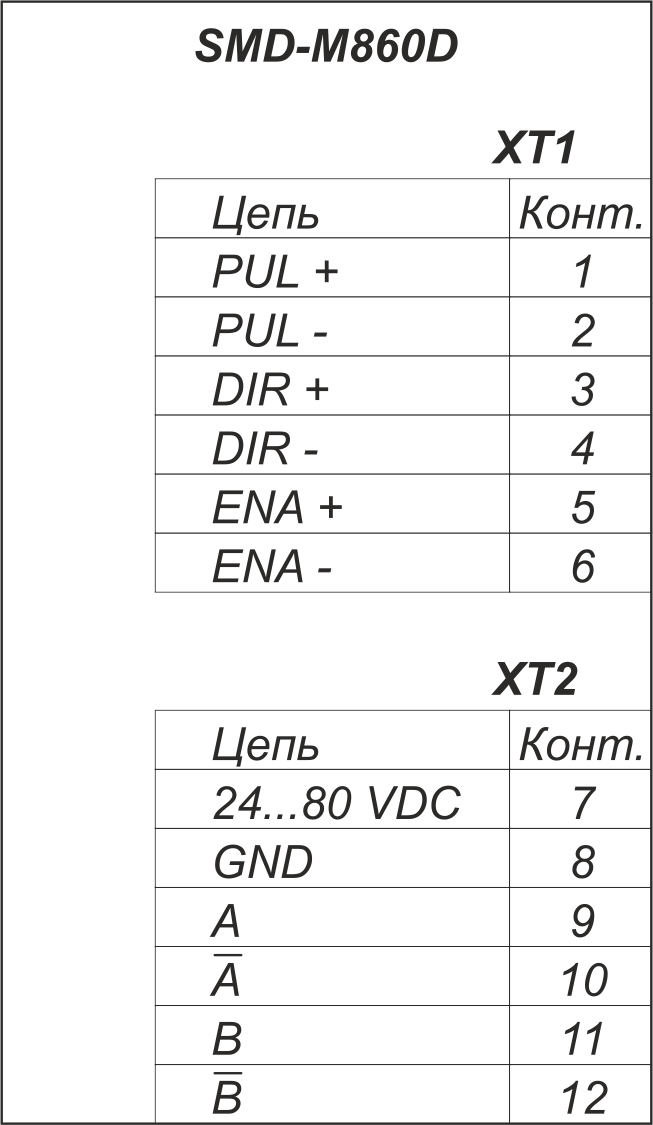

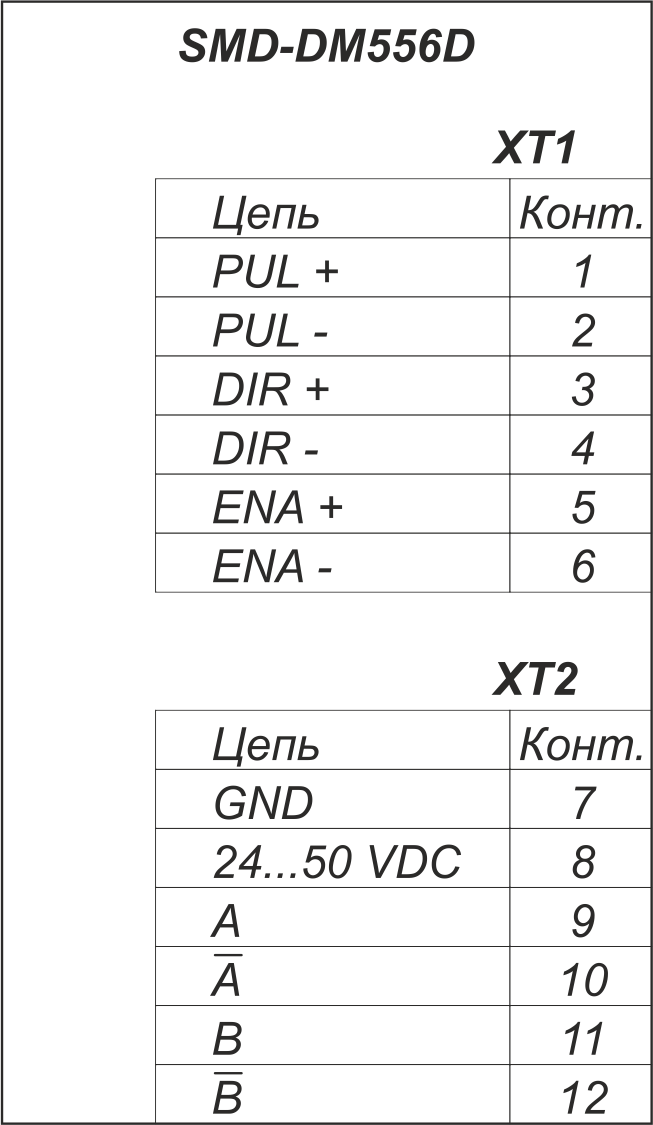

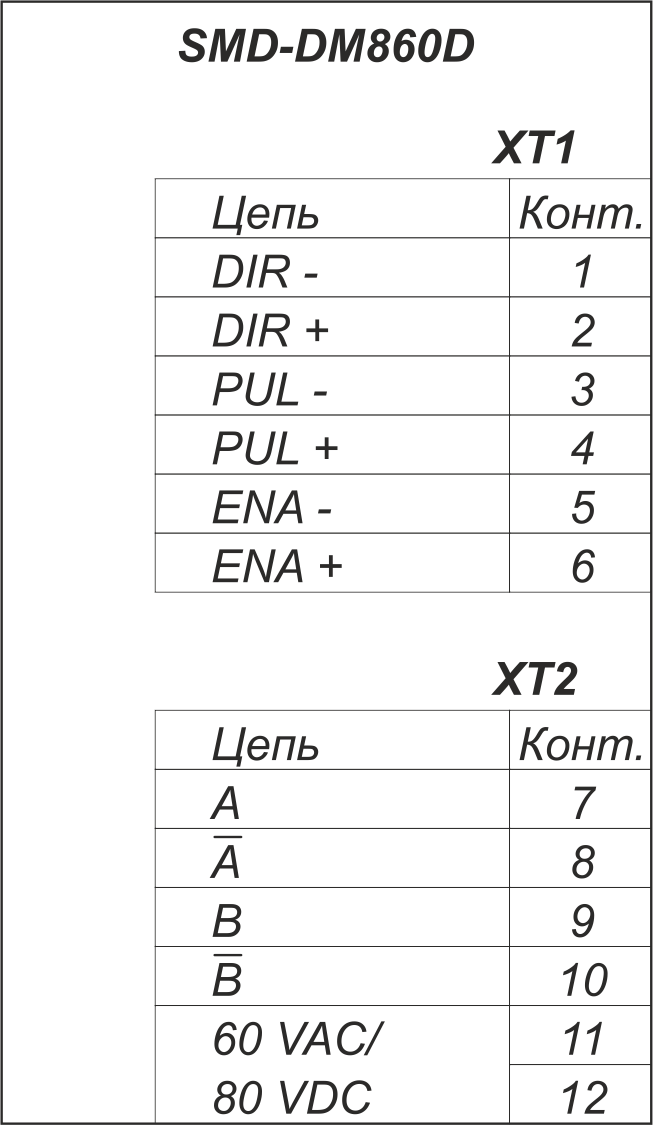

SMD-DM556D SMD-M860D SMD-DM860D



Таблицы настройки микрошагового режима драйверов шаговых двигателей KIPPRIBOR серии SMD:

В таблицах приведены комбинации положений микропереключателей и соответствующий этим комбинациям режим.

SMD-M430D

Микрошаговый режим (шагов на оборот) Положение DIP-переключателей
SW1 SW2 SW3
200 (полношаговый режим) off off off
400 on off off
800 off on off
1600 on on off
3200 off off on
6400 on off on
12800 off on on
Незадействованная комбинация on on on

SMD-DM542

Микрошаговый режим (шагов на оборот) Положение DIP-переключателей
SW5 SW6 SW7 SW8
Незадействованная комбинация on on on on
400 off on on on
800 on off on on
1600 off off on on
3200 on on off on
6400 off on off on
12800 on off off on
25600 off off off on
1000 on on on off
2000 off on on off
4000 on off on off
5000 off off on off
8000 on on off off
10000 off on off off
20000 on off off off
25000 off off off off

SMD-M545D

Микрошаговый режим (шагов на оборот) Положение DIP-переключателей
SW5 SW6 SW7 SW8
400 on on on on
800 on off on on
1600 on on off on
3200 on off off on
6400 on on on off
12800 on off on off
25600 on on off off
51200 on off off off
1000 off on on on
2000 off off on on
5000 off on off on
10000 off off off on
25000 off on on off
50000 off off on off
Незадействованная комбинация off on off off
Незадействованная комбинация off off off off

SMD-DM556D

Микрошаговый режим (шагов на оборот) Положение DIP-переключателей
SW5 SW6 SW7 SW8
400 on on on on
800 off on on on
1600 on off on on
3200 off off on on
6400 on on off on
12800 off on off on
25600 on off off on
51200 off off off on
1000 on on on off
2000 off on on off
4000 on off on off
5000 off off on on
8000 on on off off
10000 off on off off
20000 on off off off
40000 off off off off

SMD-M860D

Микрошаговый режим (шагов на оборот) Положение DIP-переключателей
SW5 SW6 SW7 SW8
400 on on on on
800 on off on on
1600 on on off on
3200 on off off on
6400 on on on off
12800 on off on off
25600 on on off off
51200 on off off off
1000 off on on on
2000 off off on on
5000 off on off on
10000 off off off on
25000 off on on off
50000 off off on off
Незадействованная комбинация off on off off
Незадействованная комбинация off off off off

SMD-DM860D

Микрошаговый режим (шагов на оборот) Положение DIP-переключателей
SW5 SW6 SW7 SW8
400 on on on on
800 off on on on
1600 on off on on
3200 off off on on
6400 on on off on
12800 off on off on
25600 on off off on
51200 off off off on
1000 on on on off
2000 off on on off
4000 on off on off
5000 off off on off
8000 on on off off
10000 off on off off
20000 on off off off
40000 off off off off

Таблицы настройки тока обмоток драйверов шаговых двигателей KIPPRIBOR серии SMD:

В таблицах представлено положение микропереключателей и соответствующее значение максимального тока, подаваемого в обмотку шагового двигателя.

SMD-M430D

Ток обмоток шагового двигателя, А Положение
DIP-переключателей
Максимальное значение Действующее значение SW5 SW6 SW7
0,9 0,65 on on on
1,2 0,86 on on off
1,5 1,10 on off on
1,8 1,28 on off off
2,1 1,50 off on on
2,4 1,72 off on off
2,7 1,93 off off on
3,0 2,14 off off off

SMD-DM542

Ток обмоток шагового двигателя, А Положение DIP-переключателей
Максимальное значение Действующее значение SW1 SW2 SW3
1,0 0,71 on on on
1,4 1,04 off on on
1,9 1,36 on off on
2,4 1,69 off off on
2,8 2,03 on on off
3,3 2,36 off on off
3,8 2,69 on off off
4,2 3,00 off off off

SMD-M545D

Ток обмоток шагового двигателя, А Положение DIP-переключателей
Максимальное значение Действующее значение SW1 SW2 SW3
1,5 1,07 on on on
2,0 1,43 off on on
2,4 1,72 on off on
2,8 2,00 off off on
3,2 2,28 on on off
3,7 2,64 off on off
4,2 3,00 on off off
4,5 3,21 off off off

SMD-DM556D

Ток обмоток шагового двигателя, А Положение DIP-переключателей
Максимальное значение Действующее значение SW1 SW2 SW3
1,6 1,1 off off off
2,1 1,5 on off off
2,7 1,9 off on off
3,2 2,3 on on off
3,8 2,7 off off on
4,3 3,1 on off on
4,9 3,5 off on on
5,6 4,0 on on on

SMD-M860D

Ток обмоток шагового двигателя, А Положение DIP-переключателей
Максимальное значение Действующее значение SW1 SW2 SW3
2,4 2,00 on on on
3,1 2,57 off on on
3,8 3,14 on off on
4,5 3,71 off off on
5,1 4,28 on on off
5,8 4,86 off on off
6,5 5,43 on off off
7,2 6,00 off off off

SMD-DM860D

Ток обмоток шагового двигателя, А Положение DIP-переключателей
Максимальное значение Действующее значение SW1 SW2 SW3
2,4 2,00 on on on
3,1 2,57 off on on
3,8 3,14 on off on
4,5 3,71 off off on
5,1 4,28 on on off
5,8 4,86 off on off
6,5 5,43 on off off
7,2 6,00 off off off
