Пневмоцилиндры Kipvalve KVNG ⌀32...320 мм

Пневмоцилиндры KIPVALVE серии KVNG

Квадратный классический цилиндр на шпильках для больших нагрузок и боковых усилий, по стандарту ISO 15552

Функциональные особенности:

  • Универсальный цилиндр для стандартных применений
  • Массивный конструктив корпуса обеспечивает высокую устойчивость к боковым (радиальным) усилиям, что позволяет использовать цилиндр для решения большинства общепромышленных задач
  • KVNG особенно эффективен в оборудовании, осуществляющим прижим:
    — штамповка, вырубка
    — прессование
    — вулканизаторы
    — прессы для сращивания древесины и т.п.
  • Шпильковые пневмоцилиндры обладают наибольшим потенциалом к восстановлению их рабочего состояния и максимизации их рабочего ресурса:
    — конструктив корпуса допускает многократную сборку/разборку
    — доступен расширенный ремкомплект уплотнительных элементов
  • Демпфирование: воздушное регулируемое [PPV]
  • Тип цилиндра: двустороннего действия
  • Универсальная установка магнитных датчиков положения поршня: любого конструктива с использованием соответствующего крепежа
  • Диапазон хода (см. «Обозначение при заказе»):
    — стандартный - 25...1250 мм
    — по запросу - любой 5...1250 мм, шаг хода 1 мм

ХАРАКТЕРИСТИКИ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип цилиндра двустороннего действия
Тип демпфирования воздушное регулируемое с двух сторон [PPV]
Опрос положения поршня с помощью магнитного датчика положения серии LM*
ПНЕВМАТИЧЕСКОЕ ПРИСОЕДИНЕНИЕ в зависимости от диаметра поршня
⌀32 мм ⌀40 мм ⌀50 мм ⌀63 мм ⌀80 мм ⌀100 мм ⌀125 мм ⌀160 мм ⌀200 мм ⌀250 мм ⌀320 мм
G1/8 G1/4 G1/4 G3/8 G3/8 G1/2 G1/2 G3/4 G3/4 G1 G1
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочее давление, бар 1…10 бар
Рабочая среда подготовленный сжатый воздух
Температура окружающей среды, ° С -20...+80° C

* Для опроса положения поршня рекомендуются магнитные датчики Kippribor

ВНИМАНИЕ!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.

РЕКОМЕНДАЦИИ:

  • регулярно контролировать уровень и своевременность сброса жидкости в фильтре
  • своевременно прочищать или заменять фильтрующий элемент
  • если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня



Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.

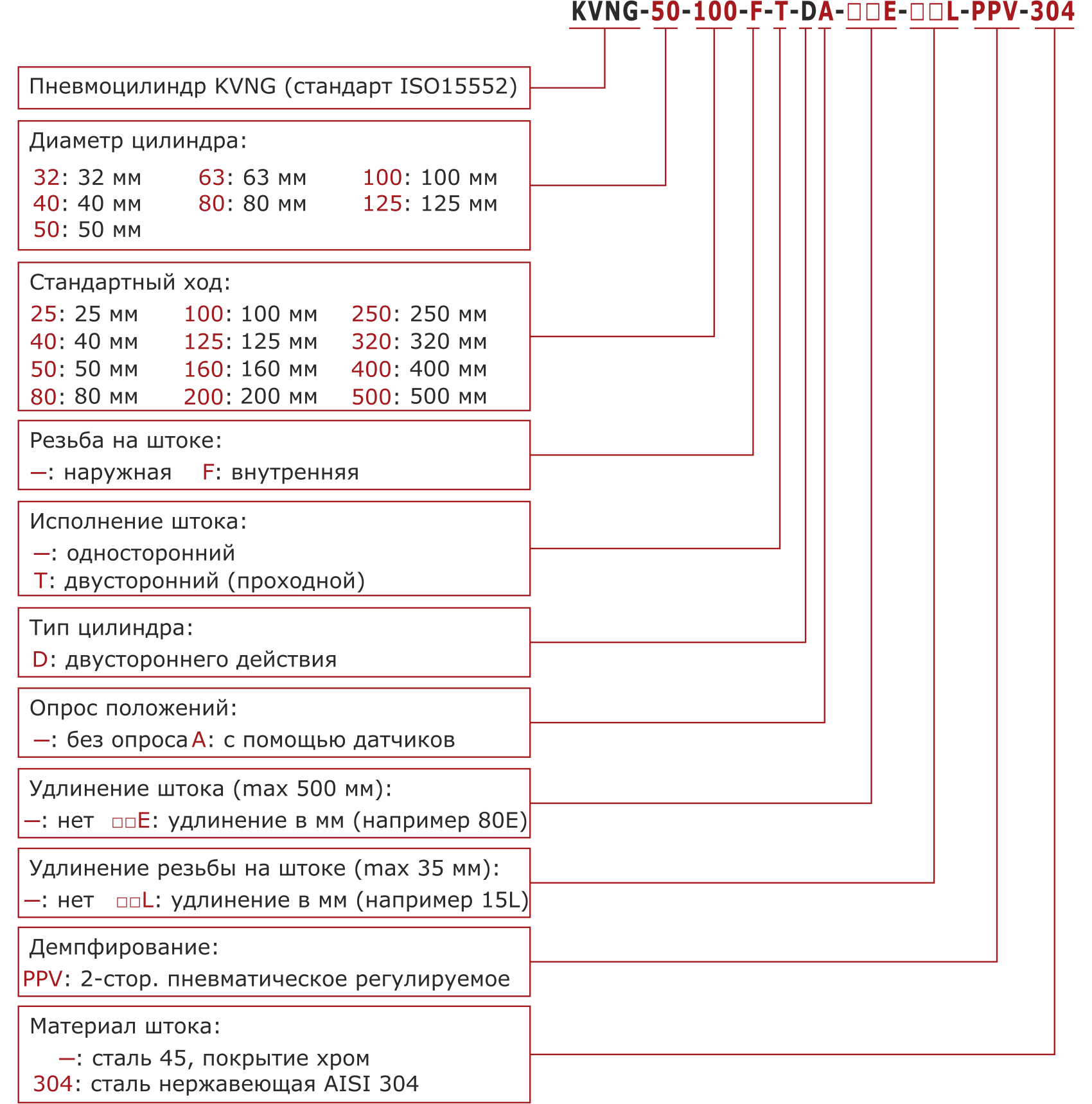

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:




МОДИФИКАЦИИ ШТОКА

ВНИМАНИЕ!В исполнении с двусторонним штоком [T] его модификация распространяется на обе стороны симметрично

ВНУТРЕННЯЯ РЕЗЬБА ШТОКА

Cимвол [F] при заказе

УДЛИНЕНИЕ ШТОКА

Cимволы [#E] при заказе

УДЛИНЕНИЕ НАРУЖНОЙ РЕЗЬБЫ ШТОКА

Cимволы [#L] при заказе

РАЗМЕРЫ МОДИФИКАЦИЙ ШТОКА

    Описание размеров Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки     Внутренняя резьба штока   Глубина внутренней резьбы штока     Длина резьбы штока   Величина удлинения штока   Величина удлинения наружной резьбы штока

диаметр цилиндра (внутренний)   мм

WH мм KF AF мм A мм #E мм #L мм
Стандарт ISO 15552 KIPVALVE KIPVALVE ISO 15552 KIPVALVE KIPVALVE
32 26 M6x1 12 22 max 200 max 35
40 30 M8x1,25 12 24 max 200 max 35
50 37 M10x1,5 16 32 max 300 max 70
63 37 M10x1,5 16 32 max 300 max 70
80 46 M12x1,75 20 40 max 400 max 70
100 51 M12x1,75 20 40 max 400 max 70
125 65 M16x2 32 54 max 500 max 70
160 80 M30x3,5 60 72 max 500 max 100
200 95 M30x3,5 60 72 max 500 max 100
250 105 M36x4 72 84 max 500 max 120
320 120 M48x5 96 96 max 500 max 150

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ СЕРИИ KVNG ⌀32...125 ММ

СТАНДАРТНОЕ ИСПОЛНЕНИЕ С ОДНОСТОРОННИМ ШТОКОМ

Структура условного обозначения пневмоцилиндров KIPVALVE серии KVNG

ВНИМАНИЕ! Цилиндры серии KVNG имеют меньшую глубину резьбы под крепёжные болты монтажных элементов/аксессуаров [размер BG] относительно стандарта ISO 15552.
После монтажа удостоверьтесь, что фланцы надёжно зафиксированы, в противном случае замените болты на более короткие или установите дополнительную проставочную шайбу.



ИСПОЛНЕНИЕ С ДВУСТОРОННИМ ШТОКОМ

Структура условного обозначения пневмоцилиндров KIPVALVE серии KVNG

ISO - размеры по стандарту ISO 15552

KV - размеры по стандарту KIPVALVE

⌀ - диаметр цилиндра (внутренний)

⌀ мм EE A мм WH мм L8 мм L2 мм VD мм PL мм B мм BA мм VA мм
Стандарт ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO
32 G1/8 22 26 94 20 4 13 30 30 4
40 G1/4 24 30 105 22 4 14 35 35 4
50 G1/4 32 37 106 29 4 14 40 40 4
63 G3/8 32 37 121 29 4 16 45 45 4
80 G3/8 40 46 128 35 4 16 45 45 4
100 G1/2 40 51 138 38 4 18 50 50 4
125 G1/2 54 65 160 50 6 18 60 60 6



⌀ мм KK RT L3 мм BG мм SW мм SW2 мм SW3 мм ZM мм E мм TG мм
Стандарт ISO ISO ISO KV ISO KV KV ISO ISO ISO
32 M10Х1,25 M6Х1 5 16 10 17 6 146 50 32,5
40 M12Х1,25 M6Х1 5 16 13 19 6 165 53 38
50 M16Х1,5 M8Х1,25 5 16 17 24 8 180 65 46,5
63 M16Х1,5 M8Х1,25 5 16 17 24 8 195 75 56,5
80 M20Х1,5 M10Х1,5 0 17 22 27 10 220 95 72
100 M20Х1,5 M10Х1,5 0 17 22 27 10 240 115 89
125 M27Х2 M12Х1,75 0 20 27 36 12 290 140 110

ОПИСАНИЕ ГАБАРИТНЫХ РАЗМЕРОВ

EE Резьба портов для подачи и отвода воздуха
A Длина резьбы штока
WH Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки
L8 Длина корпуса пневмоцилиндра без учёта выступающих частей
L2 Размер выступающей посадочной части передней крышки цилиндра
VD Размер выступа передней крышки
PL Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха
B Диаметр выступающей части передней крышки
BA Диаметр выступающей части задней крышки
VA Размер выступа задней крышки
KK Наружная резьба штока
RT Внутренняя резьба для крепления монтажных элементов передней и задней крышек
L3 Размер шестигранного углубления под ключ в крепёжных болтах
BG Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров
SW Размер и количество шлицов на штоке
SW2 Размер гайки штока «под ключ»
SW3 Размер «под ключ»
ZM Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе
E Ширина / Высота корпуса цилиндра
TG Межцентровое расстояние между крепёжными резьбами

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ СЕРИИ KVNG ⌀160...320 мм

СТАНДАРТНОЕ ИСПОЛНЕНИЕ С ОДНОСТОРОННИМ ШТОКОМ

ВНИМАНИЕ! Цилиндры серии KVNG имеют меньшую глубину резьбы под крепёжные болты монтажных элементов/аксессуаров [размер BG] относительно стандарта ISO 15552.
После монтажа удостоверьтесь, что фланцы надёжно зафиксированы, в противном случае замените болты на более короткие или установите дополнительную проставочную шайбу.



ИСПОЛНЕНИЕ С ДВУСТОРОННИМ ШТОКОМ



ISO - размеры по стандарту ISO 15552

KV - размеры по стандарту KIPVALVE

⌀ - диаметр цилиндра (внутренний)

⌀ мм EE мм A мм WH мм L8 мм L2 мм VD мм PL мм B мм BA мм VA мм
Стандарт ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO
160 G3/4 72 80 180 60 6 25 65 65 6
200 G3/4 72 95 180 70 6 25 75 75 6
250 G1 84 105 200 80 10 31 90 90 10
320 G1 96 120 220 90 10 31 110 110 10



⌀ мм KK мм RT мм BG мм SW мм SW2 мм SW3 мм ZM мм E мм TG мм
Стандарт ISO ISO KV ISO KV KV ISO ISO ISO
160 M36Х2 M16Х2 24 36 55 32 340 180 140
200 M36Х2 M16Х2 24 36 55 32 370 220 175
250 M42Х2 M20Х2,5 25 46 64 36 410 270 220
320 M48Х2 M24Х3 28 55 72 41 460 340 270

ОПИСАНИЕ ГАБАРИТНЫХ РАЗМЕРОВ

EE Резьба портов для подачи и отвода воздуха
A Длина резьбы штока
WH Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки
L8 Длина корпуса пневмоцилиндра без учёта выступающих частей
L2 Размер выступающей посадочной части передней крышки цилиндра
VD Размер выступа передней крышки
PL Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха
B Диаметр выступающей части передней крышки
BA Диаметр выступающей части задней крышки
VA Размер выступа задней крышки
KK Наружная резьба штока
RT Внутренняя резьба для крепления монтажных элементов передней и задней крышек
L3 Размер шестигранного углубления под ключ в крепёжных болтах
BG Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров
SW Размер и количество шлицов на штоке
SW2 Размер гайки штока «под ключ»
SW3 Размер «под ключ»
ZM Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе
E Ширина / Высота корпуса цилиндра
TG Межцентровое расстояние между крепёжными резьбами

Таблица теоретических усилий

диаметр
цилиндра
(внутренний)

теоретическое усилие, Н
при рабочем давлении, бар
4 5 6 7 8 9 10

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

32 322 277 403 346 483 415 564 484 644 553 725 623 805 692
40 503 422 628 528 754 633 880 739 1005 844 1131 950 1257 1055
50 785 660 982 825 1178 990 1374 1155 1571 1320 1767 1485 1963 1650
63 1247 1121 1558 1402 1870 1682 2182 1962 2493 2243 2805 2523 3117 2803
80 2011 1814 2513 2268 3016 2721 3519 3175 4021 3628 4524 4082 5027 4535
100 3141 2945 3927 3625 4712 4418 5497 5154 6283 5891 7068 6627 7853 7363
125 4909 4587 6136 5734 7363 6881 8590 8028 9817 9175 11045 10322 12272 11468
160 8043 7540 10053 9425 12064 11310 14075 13195 16085 15080 18096 16965 20107 18850
200 12567 12064 15708 15080 18850 18096 21992 21112 25133 24128 28275 27144 31417 30160
250 19635 18849 24543 23562 29452 28274 34361 32986 39269 37699 44178 42411 49087 47123
320 32170 30923 40213 38654 48255 46385 56298 54166 64340 61847 72383 69578 80425 77308
