Шарнирные наконечники KIPVALVE серии KVSGS

Основное назначение шарнирных наконечников KIPVALVE серии KVSGS – установка на штоки пневмоцилиндров в конструкциях линейных приводов.

Конструктивно наконечник состоит из корпуса, на торце которого имеется посадочное отверстие с резьбой для установки на шток цилиндра. С другой стороны корпуса выполнена проушина с запрессованным вкладышем, выполняющим функцию подшипника скольжения. Внутри установлен шар с отверстием, служащий для соединения с перемещаемым элементом.

Основные особенности:

  • Никелированный корпус защищен коррозии;
  • Две грани под ключ на шейке корпуса обеспечивают удобное применение инструмента при монтаже;
  • Широкий ряд типоразмеров позволяет применять шарнирные наконечники KVSGS в различных областях автоматизации: от механизмов, обеспечивающих точное позиционирование компонентов до узлов, передающих большие усилия в процессе работы;
  • Выпускаются с двумя типами исполнения корпуса: фрезерованный (MP) или кованный (FP).

Шарнирные наконечники KIPVALVE серии KVSGS

Габаритные размеры шарнирных наконечников KIPVALVE серии KVSGS

Габаритные размеры шарнирных наконечников KIPVALVE серии KVSGS

Модель наконечника A B C (R) D (Ø) E F G H (Ø) I J (R) K (Ø) L M N α
KVSGS-M6*1,0-FP/MP 40 30 10 10 13 9 6,5 15 15 6,35 6 М6*1,0 11 - 28°
KVSGS-M8*1,25-FP/MP 48 36 12 12,5 16 12 9 18 20 8 8 М8*1,25 14 2,8 28°
KVSGS-M10*1,25-FP/MP 57 43 14 15 19 14 10,5 21 20 9,5 10 М10*1,25 17 - 36°
KVSGS-M12*1,25-FP/MP 66 50 15 17,5 22 16 12 24 25 11,1 12 М12*1,25 19 - 36°
KVSGS-M16*1,5-FP/MP 86 66 20 22 27 21 14,5 31 29 14,75 16 М16*1,5 24 - 42°
KVSGS-M20*1,5-FP/MP 102 77 25 27 34 25 18 37 40 17,5 20 М20*1,5 30 4 34°
KVSGS-M27*2,0-FP 146 111 35 40 50 37 25 54 55 25,5 30 М27*2,0 41 - 38°
KVSGS-M36*2,0-FP 165 125 40 46 57 42 28 61 57 28,5 35 М36*2,0 50,5 - 40°

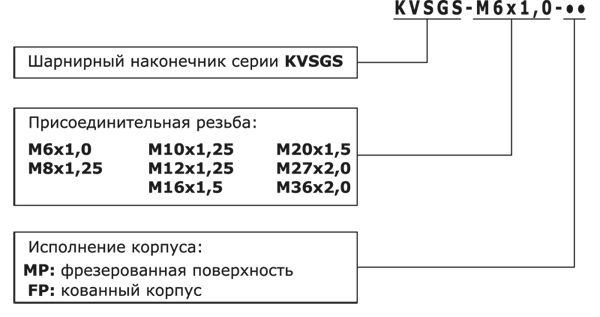

Структура условного обозначения:

Структура условного обозначения шарнирных наконечников KIPVALVE серии KVSGS
