Металлические шкафы Spacial S3D предназначены для монтажа систем автоматизации, распределительных и коммутационных устройств.
Серия стальных шкафов Spacial S3D состоит из 54 типоразмеров: от 300×200×150 до 1400×1000×300. Они имеют различные исполнения:
- Шкафы с монтажной платой и без монтажной платы
- Со сплошной дверью или с прозрачной дверью из небьющегося стекла
- С одной дверью (IP66) или с двумя дверьми (IP55).
- Шкафы из нержавеющей стали и шкафы искробезопасного исполнения
Шкафы Spacial 3D изготовлены из цельного стального листа, что придает корпусу шкафа высокую жесткость. Корпуса шкафов имеют высококачественное полимерное пркрытие, которое защищает их от коррозии и придает эстетичный внешний вид.

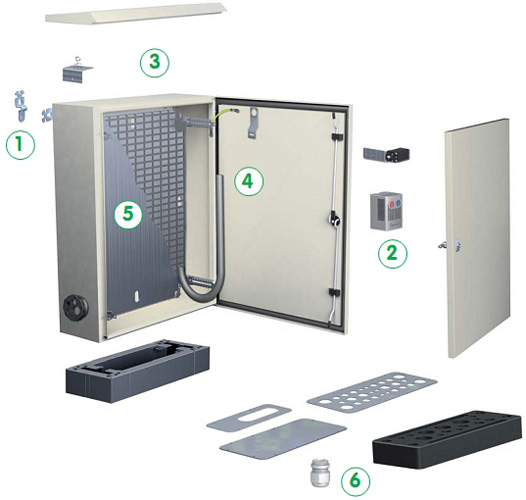

Гибкость конфигурации, удобство монтажа и экслуатации шкафов Spacial S3D обеспечивается большим количеством дополнительных принадлежностей, таких как:
- Принадлежности для крепления к стене
- Системы поддержания микроклимата
- Верхняя панель
- Принадлежности для прокладки кабелей
- Монтажные платы
- Кабельные вводы
Ознакомиться с полным перечнем дополнительных принадлежностей для шкафов и выбрать их можно в каталоге «Настенные шкафы Spacial S3D RUS».
|
 |
Общая таблица выбора:
Более подробная таблица выбора здесь…>>
| |
 |
 |
 |
 |
 |
| Характеристики |
Шкаф Spacial S3D |
Монтажная плата |
| Размеры, мм |
Кол-во дверей |
IP |
Со сплошной дверью |
С прозрачной дверью |
| В |
Ш |
Г |
С монтажной платой |
Без монтажной платы |
Без монтажной платы |
Сплошная |
Перфорированная |
| 300 |
200 |
150 |
1 |
66 |
NSYS3D3215P |
NSYS3D3215 |
- |
NSYMM32 |
NSYMR32 |
| 300 |
250 |
150 |
1 |
66 |
NSYS3D32515P |
NSYS3D32515 |
NSYS3D32515T |
NSYMM3025 |
NSYMR3025 |
| 300 |
300 |
150 |
1 |
66 |
NSYS3D3315P |
NSYS3D3315 |
NSYS3D3315T |
NSYMM33 |
NSYMR33 |
| 300 |
300 |
200 |
1 |
66 |
NSYS3D3320P |
NSYS3D3320 |
NSYS3D3320T |
NSYMM33 |
NSYMR33 |
| 300 |
400 |
150 |
1 |
66 |
NSYS3D3415P |
NSYS3D3415 |
NSYS3D3415T |
NSYMM43 |
NSYMR34 |
| 300 |
400 |
200 |
1 |
66 |
NSYS3D3420P |
NSYS3D3420 |
NSYS3D3420T |
NSYMM43 |
NSYMR34 |
| 400 |
300 |
150 |
1 |
66 |
NSYS3D4315P |
NSYS3D4315 |
NSYS3D4315T |
NSYMM43 |
NSYMR43 |
| 400 |
300 |
200 |
1 |
66 |
NSYS3D4320P |
NSYS3D4320 |
NSYS3D4320T |
NSYMM43 |
NSYMR43 |
| 400 |
400 |
200 |
1 |
66 |
NSYS3D4420P |
NSYS3D4420 |
NSYS3D4420T |
NSYMM44 |
NSYMR44 |
| 400 |
600 |
200 |
1 |
66 |
NSYS3D4620P |
NSYS3D4620 |
NSYS3D4620T |
NSYMM64 |
NSYMR46 |
| 400 |
600 |
250 |
1 |
66 |
NSYS3D4625P |
NSYS3D4625 |
NSYS3D4625T |
NSYMM64 |
NSYMR46 |
| 500 |
300 |
200 |
1 |
66 |
NSYS3D5320P |
NSYS3D5320 |
NSYS3D5320T |
NSYMM53 |
NSYMR53 |
| 500 |
400 |
200 |
1 |
66 |
NSYS3D5420P |
NSYS3D5420 |
NSYS3D5420T |
NSYMM54 |
NSYMR54 |
| 500 |
400 |
250 |
1 |
66 |
NSYS3D5425P |
NSYS3D5425 |
NSYS3D5425T |
NSYMM54 |
NSYMR54 |
| 500 |
500 |
200 |
1 |
66 |
NSYS3D5520P |
NSYS3D5520 |
NSYS3D5520T |
NSYMM55 |
NSYMR55 |
| 500 |
500 |
250 |
1 |
66 |
NSYS3D5525P |
NSYS3D5525 |
NSYS3D5525T |
NSYMM55 |
NSYMR55 |
| 600 |
400 |
200 |
1 |
66 |
NSYS3D6420P |
NSYS3D6420 |
NSYS3D6420T |
NSYMM64 |
NSYMR64 |
| 600 |
400 |
250 |
1 |
66 |
NSYS3D6425P |
NSYS3D6425 |
NSYS3D6425T |
NSYMM64 |
NSYMR64 |
| 600 |
500 |
250 |
1 |
66 |
NSYS3D6525P |
NSYS3D6525 |
NSYS3D6525T |
NSYMM65 |
NSYMR65 |
| 600 |
600 |
200 |
1 |
66 |
NSYS3D6620P |
NSYS3D6620 |
NSYS3D6620T |
NSYMM66 |
NSYMR66 |
| 600 |
600 |
250 |
1 |
66 |
NSYS3D6625P |
NSYS3D6625 |
NSYS3D6625T |
NSYMM66 |
NSYMR66 |
| 600 |
600 |
300 |
1 |
66 |
NSYS3D6630P |
NSYS3D6630 |
NSYS3D6630T |
NSYMM66 |
NSYMR66 |
| 600 |
600 |
400 |
1 |
66 |
NSYS3D6640P |
NSYS3D6640 |
NSYS3D6640T |
NSYMM66 |
NSYMR66 |
| 600 |
800 |
300 |
1 |
66 |
NSYS3D6830P |
NSYS3D6830 |
NSYS3D6830T |
NSYMM86 |
NSYMR68 |
| 700 |
500 |
250 |
1 |
66 |
NSYS3D7525P |
NSYS3D7525 |
NSYS3D7525T |
NSYMM75 |
NSYMR75 |
| 800 |
600 |
200 |
1 |
66 |
NSYS3D8620P |
NSYS3D8620 |
NSYS3D8620T |
NSYMM86 |
NSYMR86 |
| 800 |
600 |
250 |
1 |
66 |
NSYS3D8625P |
NSYS3D8625 |
NSYS3D8625T |
NSYMM86 |
NSYMR86 |
| 800 |
600 |
300 |
1 |
66 |
NSYS3D8630P |
NSYS3D8630 |
NSYS3D8630T |
NSYMM86 |
NSYMR86 |
| 800 |
600 |
400 |
1 |
66 |
NSYS3D8640P |
NSYS3D8640 |
NSYS3D8640T |
NSYMM86 |
NSYMR86 |
| 800 |
800 |
250 |
1 |
66 |
NSYS3D8825P |
NSYS3D8825 |
NSYS3D8825T |
NSYMM88 |
NSYMR88 |
| 800 |
800 |
300 |
1 |
66 |
NSYS3D8830P |
NSYS3D8830 |
NSYS3D8830T |
NSYMM88 |
NSYMR88 |
| 800 |
1000 |
300 |
1 |
66 |
NSYS3D81030P |
NSYS3D81030 |
- |
NSYMM108 |
NSYMR810 |
| 800 |
1000 |
300 |
2 |
55 |
NSYS3D81030DP |
NSYS3D81030D |
- |
NSYMM108 |
NSYMR810 |
| 800 |
1200 |
300 |
2 |
55 |
NSYS3D81230DP |
NSYS3D81230D |
- |
NSYMM128 |
2 х NSYMR86 * |
| 1000 |
600 |
250 |
1 |
66 |
NSYS3D10625P |
NSYS3D10625 |
NSYS3D10625T |
NSYMM106 |
NSYMR106 |
| 1000 |
600 |
300 |
1 |
66 |
NSYS3D10630P |
NSYS3D10630 |
NSYS3D10630T |
NSYMM106 |
NSYMR106 |
| 1000 |
600 |
400 |
1 |
66 |
NSYS3D10640P |
NSYS3D10640 |
NSYS3D10640T |
NSYMM106 |
NSYMR106 |
| 1000 |
800 |
250 |
1 |
66 |
NSYS3D10825P |
NSYS3D10825 |
NSYS3D10825T |
NSYMM108 |
NSYMR108 |
| 1000 |
800 |
300 |
1 |
66 |
NSYS3D10830P |
NSYS3D10830 |
NSYS3D10830T |
NSYMM108 |
NSYMR108 |
| 1000 |
800 |
400 |
1 |
66 |
NSYS3D10840P |
NSYS3D10840 |
NSYS3D10840T |
NSYMM108 |
NSYMR108 |
| 1000 |
1000 |
300 |
1 |
66 |
NSYS3D101030P |
NSYS3D101030 |
NSYS3D101030T |
NSYMM1010 |
NSYMR1010 |
| 1000 |
1000 |
300 |
2 |
55 |
NSYS3D101030DP |
NSYS3D101030D |
NSYS3D101030DT |
NSYMM1010 |
NSYMR1010 |
| 1000 |
1200 |
300 |
2 |
55 |
NSYS3D101230DP |
NSYS3D101230D |
- |
NSYMM1210 |
NSYMR1012 |
| 1000 |
1200 |
400 |
2 |
55 |
NSYS3D101240DP |
NSYS3D101240D |
- |
NSYMM1210 |
NSYMR1012 |
| 1200 |
600 |
300 |
1 |
66 |
NSYS3D12630P |
NSYS3D12630 |
NSYS3D12630T |
NSYMM126 |
- |
| 1200 |
600 |
400 |
1 |
66 |
NSYS3D12640P |
NSYS3D12640 |
NSYS3D12640T |
NSYMM126 |
- |
| 1200 |
800 |
300 |
1 |
66 |
NSYS3D12830P |
NSYS3D12830 |
NSYS3D12830T |
NSYMM128 |
NSYMR128 |
| 1200 |
800 |
400 |
1 |
66 |
NSYS3D12840P |
NSYS3D12840 |
NSYS3D12840T |
NSYMM128 |
NSYMR128 |
| 1200 |
1000 |
300 |
1 |
66 |
NSYS3D121030P |
NSYS3D121030 |
NSYS3D121030T |
NSYMM1210 |
NSYMR1210 |
| 1200 |
1000 |
300 |
2 |
55 |
NSYS3D121030DP |
NSYS3D121030D |
NSYS3D121030DT |
NSYMM1210 |
NSYMR1210 |
| 1200 |
1000 |
400 |
2 |
55 |
NSYS3D121040DP |
NSYS3D121040D |
- |
NSYMM1210 |
NSYMR1210 |
| 1200 |
1200 |
300 |
2 |
55 |
NSYS3D121230DP |
NSYS3D121230D |
- |
NSYMM1212 |
2 х NSYMR126 * |
| 1200 |
1200 |
400 |
2 |
55 |
NSYS3D121240DP |
NSYS3D121240D |
- |
NSYMM1212 |
2 х NSYMR126 * |
| 1400 |
1000 |
300 |
2 |
55 |
NSYS3D141030DP |
NSYS3D141030D |
- |
NSYMM1410 |
NSYMR1410 |

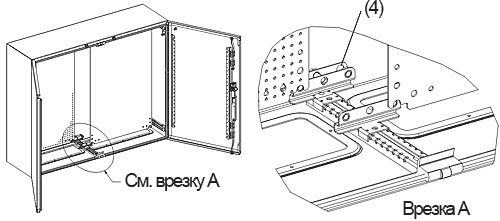

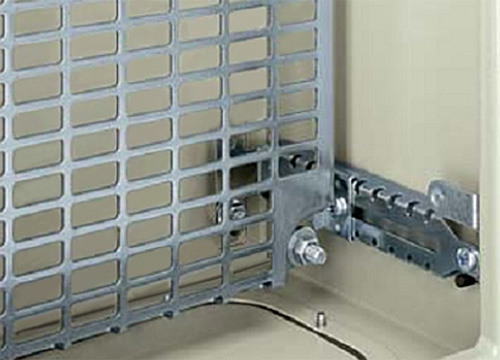

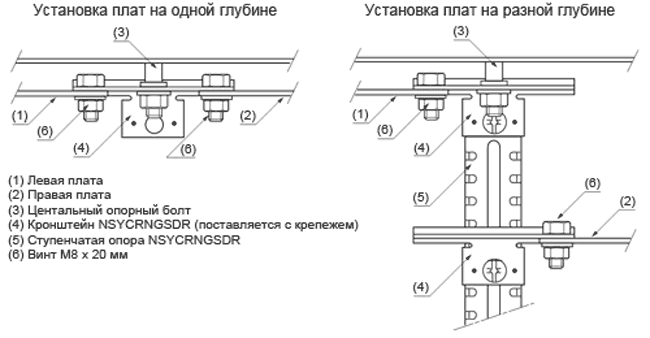

* - для установки двух монтажных плат закажите комплект из 2 ступенчатых направляющих NSYCRNGSDR.
В таблицах представлены только основные модификации шкафов и принадлежностей для них. С полным перечнем можно ознакомиться, скачав программу выбора или каталог «Настенные шкафы Spacial S3D RUS».
